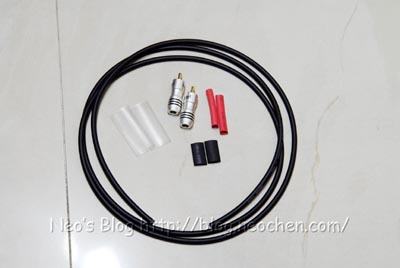

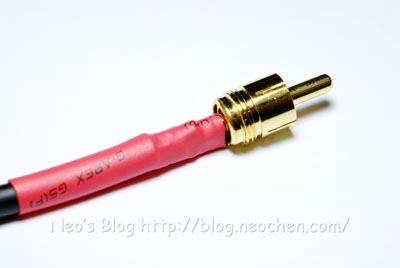

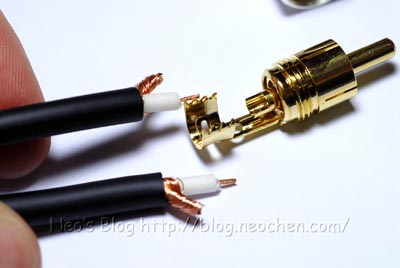

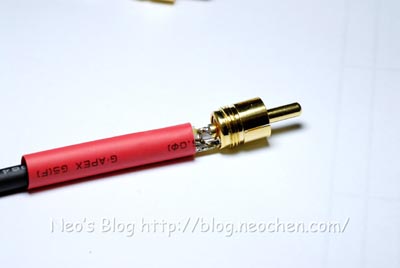

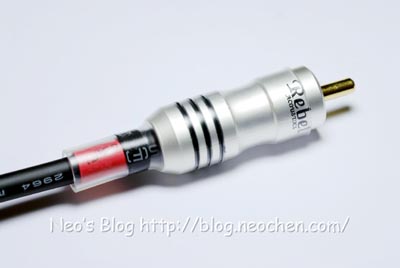

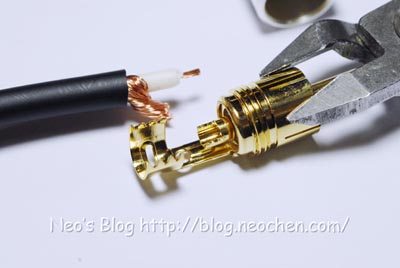

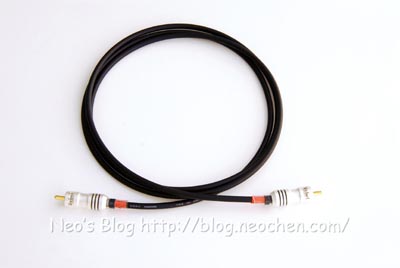

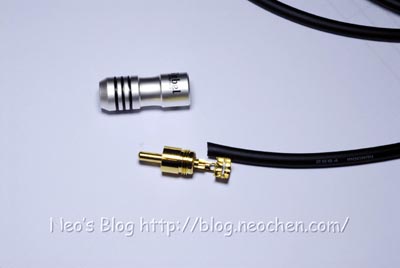

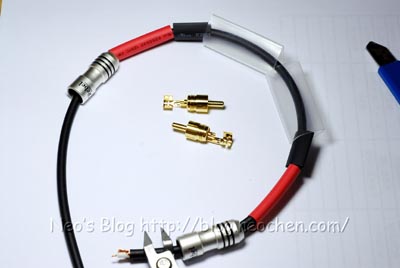

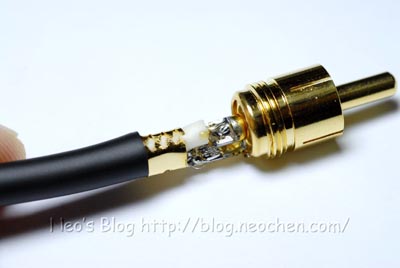

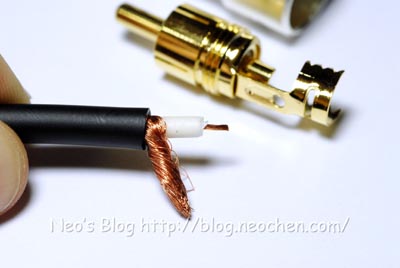

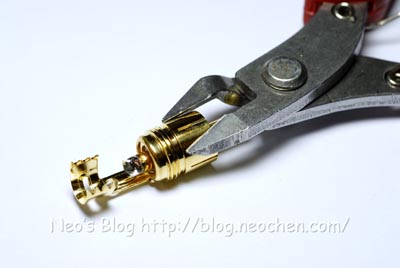

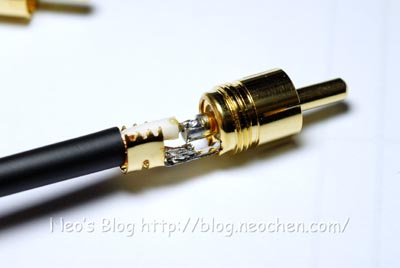

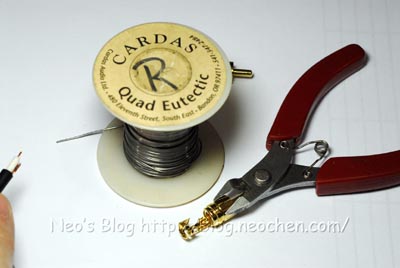

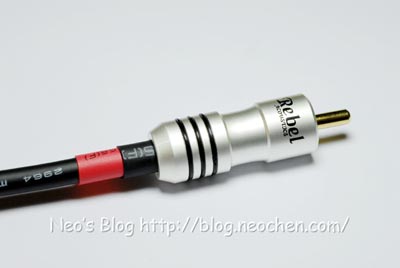

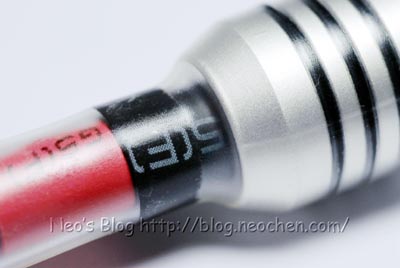

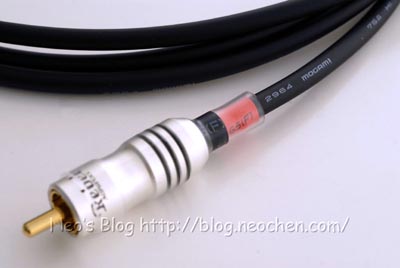

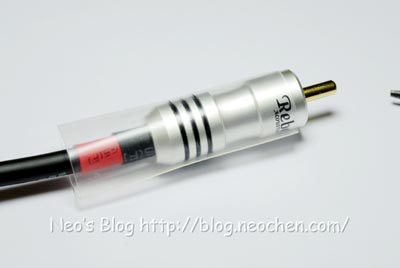

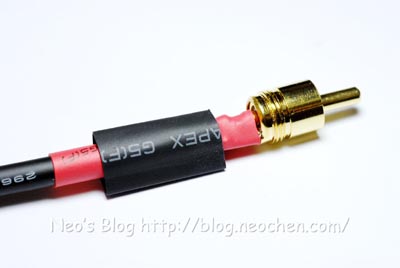

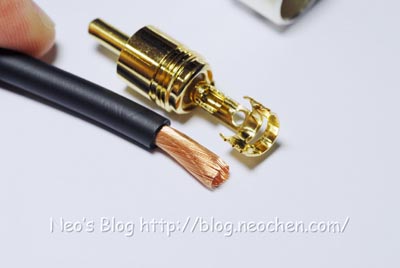

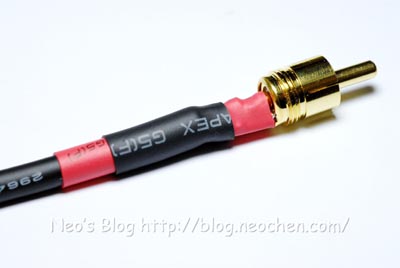

依續前幾篇線材DIY圖解文的寫法,小弟盡量簡單,盡量以圖說明.. 相信大家應該都看得懂才對,其實同軸線說穿了,跟RCA線差不了多少 只是用途不同罷了 先來看張完成圖爽一下  再來準備需使用到的工具,準備開工 需要的工具: 美工刀:撥線用,或者你可以用撥線鉗~~ 斜口箝:剪線用 尖嘴箝:壓端子用..固定線身跟RCA頭 烙鐵:焊線材用 熱風槍:烤熱縮套用,買不起的可以去電料行買那種裝打火機的熱風槍 或者直接拿打火機來烤就行 需要的材料(參考下圖): 訊號線:這邊是用mogami 2964,直徑2.6Φ RCA公頭2顆(二黑 or 二紅隨您喜歡) 熱縮套: 6Φ(7公分的2段), 二黑 or 二紅 7Φ(3公分的2段), 二黑 or 二紅 12Φ(7公分2段) , 透明的  將RCA頭解開  量測一下要撥皮的長度  把包覆了兩層的屏蔽撥開集中  再量測一下需要的長度,拿斜口鉗修剪一下  兩邊都處理好  把該先套進去的頭跟熱縮套先套進線身  準備焊上...拿出...許久未使用的...Cardas...神油......不不.....是有特殊香味的焊錫..  RCA拿個工具壓著,先上一些錫  焊上  將旁邊固定用的夾頭夾緊  套上內層的熱縮套  烤一烤....熱風槍真好用  再來套第二層,主要為固定用,各位繼續看下去就會瞭解  烤一烤,縮起來  鎖上RCA頭  套上最外層的熱縮套  一樣烤一烤...縮起來,請注意與第二層接觸的部份  這個剛剛好會縮緊吸住.......美觀漂亮又有防滑功能  另一邊照做..就搞定了 來一張定裝照  (责任编辑：admin) |
