德国译文:DIY RCA互连电缆屏蔽音频线

时间:2012-10-28 18:57来源:diyaudioprojects.com 作者:Thomas Bethe 点击:
该项目是您的Hi-Fi音响系统指导,以建立自己的简单的高品质RCA互连电缆。 这些更好的DIY RCA互连是不平衡的,并使用屏蔽仪表电缆和高品质的RCA插头。 这是一个相当简单的DIY电缆项目和一个立体声对DIY互连可以放在一起,在一小时左右。 您不需要任何花哨的材

该项目是您的Hi-Fi音响系统指导,以建立自己的简单的高品质RCA互连电缆。这些“更好的DIY RCA互连”是不平衡的,并使用屏蔽仪表电缆和高品质的RCA插头。这是一个相当简单的DIY电缆项目和一个立体声对DIY互连可以放在一起,在一小时左右。您不需要任何花哨的材料或特殊的工具来建立这种电缆。只是一些米,良好的屏蔽仪表电缆和高品质的RCA连接器,电烙铁和一些良好的焊接用助焊剂,一个方便的刀和良好的侧铣刀准备的电线焊接过程。

该电缆项目的原因,我不喜欢我的股票不再互连电缆。我一直有不好的预感,股票互连拿起一些噪音和声音似乎有点“逼”着我的耳朵。因此,我决定是时候尝试一些新的互连电缆。收集一些信息,并阅读大量的意见和经验后,我决定,我会用仪表电缆。仪器和麦克风电缆必须提供一个非常良好的屏蔽,阻止噪声和无线电频率(RF),它的目的是提供很宽的频带。这使得与吉他,麦克风和录音室设备,如仪表电缆的使用有很大的意义。为什么要互连的工作吗?这是追求(离子)。



屏蔽仪表线

我用了约5米的索默电缆SC-牙轮MKIIAWG#24),2个立体声电缆线对,每个互连电缆长1米左右。SC-牙轮的MKII电缆是由于其“皮肤PE”材料的弹性和柔软。它配备了一个双屏蔽,由铜导体和一个额外的碳涂层的屏蔽材料是软约束的信号导体绝缘层。SC-牙轮的MKII电缆成本4.3欧元5米。

德国译文:DIY RCA互连电缆屏蔽音频线

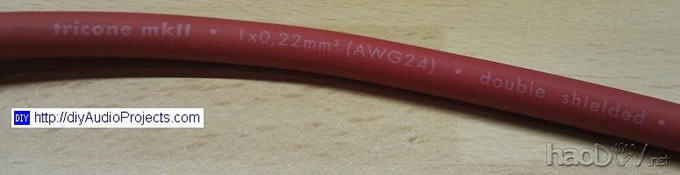

照片1:索默电缆 - SC-牙轮MKII


牙轮的MKII电缆的德国制造的最上2319 ​​- AWG#23或不想MGK-16 - AWG#22。Mogami并且不想电缆遵循相同的构建原则,他们也是一个不错的选择。你应该能够找到索默,最上,不想在当地的仪器商店或其他合适的电缆。也像一个很好的线选择这个项目最上W2330互连线(〜$ 1US /英尺)。

德国译文:DIY RCA互连电缆屏蔽音频线

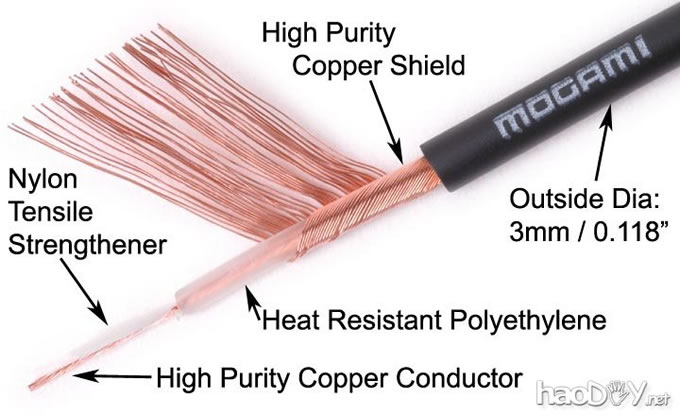

照片2:最上W2330互连线



RCA连接器插头

我下令REAN NYS373-2 RCA插头德国译文:DIY RCA互连电缆屏蔽音频线的Neutrik公司是黑色,红色和白色指示环。REAN NYS373-2 RCA连接器的(1.39US每个)有镀金触点和橡胶底的靴子牢牢占据了线的地方。这些REAN RCA连接器配有一个变量的内应力消除电缆的外形尺寸为4mm至6mm。

德国译文:DIY RCA互连电缆屏蔽音频线

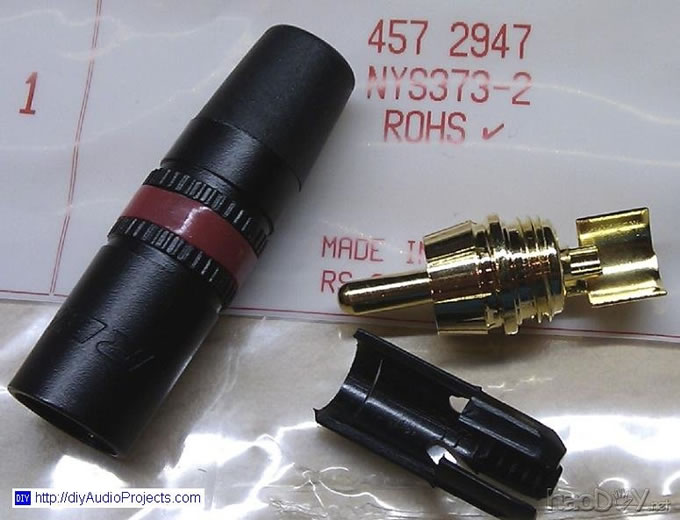

照片3:REAN NYS373-2 RCA连接器插头


我不想要买一些特别的RCA插头,因为REAN NYS373-2 RCA插头德国译文:DIY RCA互连电缆屏蔽音频线质量都很好连接。对于那些有兴趣在一个高品质的插头是另一种可行的选择的Neutrik NF2C-B / 2 Profi的专业RCA插头德国译文:DIY RCA互连电缆屏蔽音频线的Neutrik Profi的插头是真正优秀的品质连接器,但你将不得不在你的钱包挖得更深一些的插头16.19美元一对。吉奥的编辑diyAudioProjects.com真正喜欢的Neutrik Profi的RCA插头,并用它们为他的电缆。

德国译文:DIY RCA互连电缆屏蔽音频线

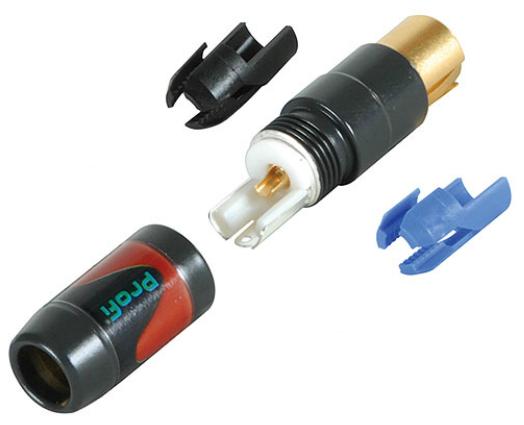

照片4:RCA插头的Neutrik NF2C-B / 2 Profi的专业


施工:DIY RCA互连电缆

由于外皮肤的柔软性,它是从一开始就不是很容易剥开电缆。我使用的是较旧的菜刀(这是不是很锋利),削减外的皮肤和剥离。剥离外皮后,我绑在铜屏蔽导体来获得的第二个黑色复合屏蔽。

德国译文:DIY RCA互连电缆屏蔽音频线

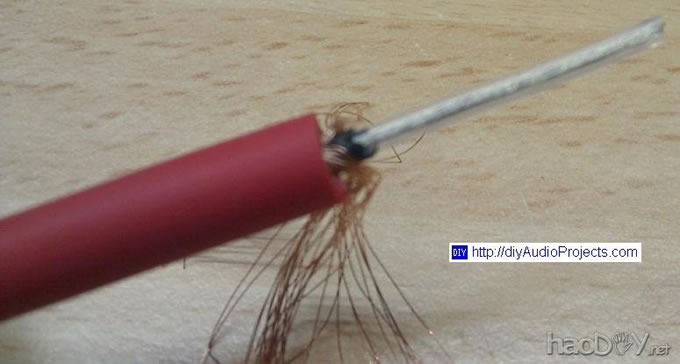

照片5:SC-牙轮MKII线外绝缘层上的地带

第二个盾绑定到内部的PE隔离,并包含一个信号导体。复合屏蔽可以很容易被拉断,当你一点与你的指甲划伤或刀背,您可以得分的屏蔽。绝缘体是非常柔软,有点粘。一旦一个边缘剥下,剩下的轻松。

德国译文:DIY RCA互连电缆屏蔽音频线

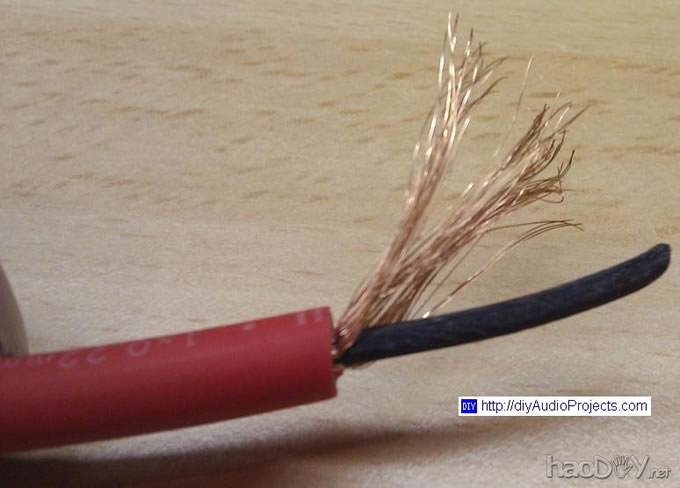

照片6:黑色地带内绝缘子SC-牙轮MKII线

这种方法工作得很好,没有损坏的导线。随着一点点的耐心和努力,你会得到的感觉如何最好地准备您的电线。

德国译文:DIY RCA互连电缆屏蔽音频线

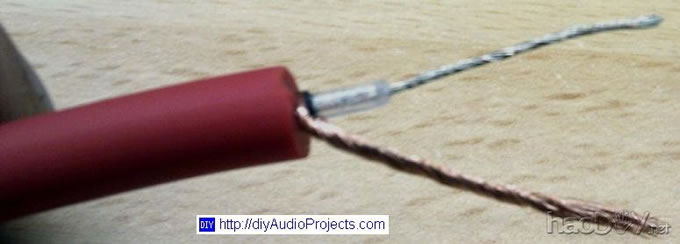

图片7:剥离SC-的三牙轮MKII线

图1显示了REAN NYS373-2 RCA连接器插头的安装说明,组装连接器插头提供了明确的指南。请花一些时间阅读说明书。这将帮助你很多的装配!该指令还展示了如何准备4毫米或6毫米的电缆插头。 (责任编辑:admin)
