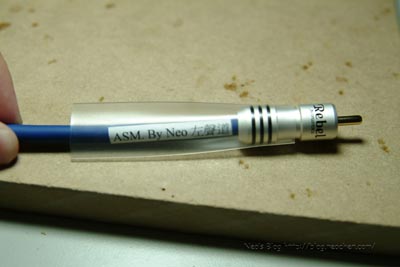

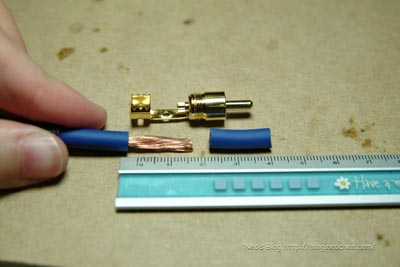

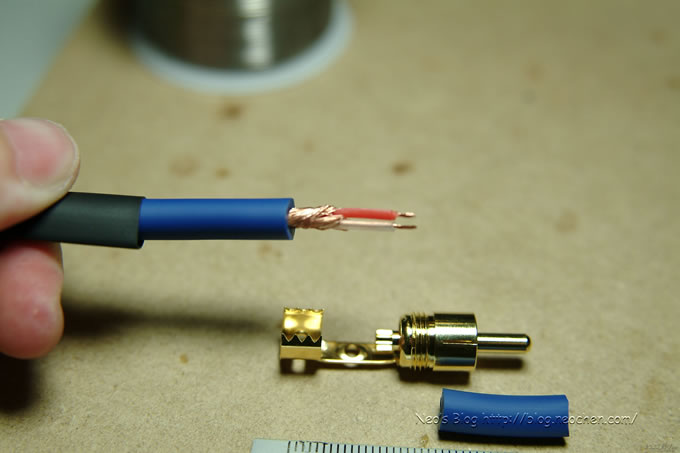

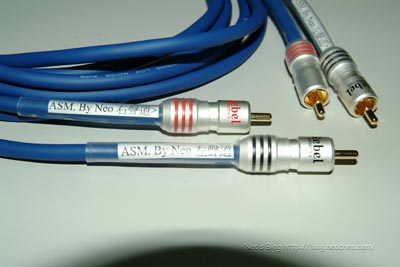

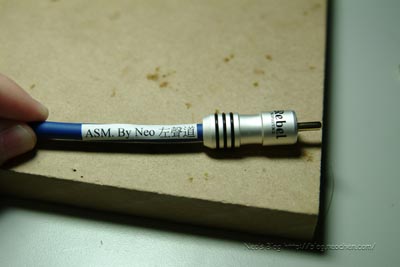

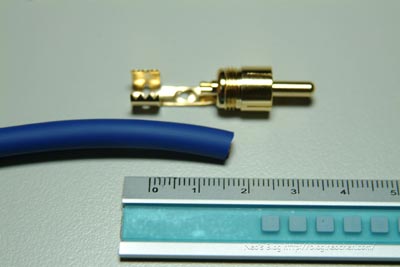

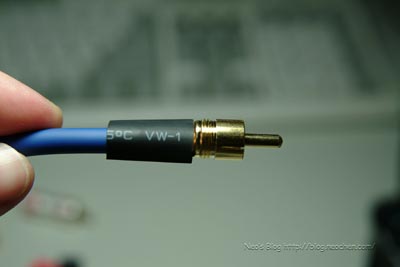

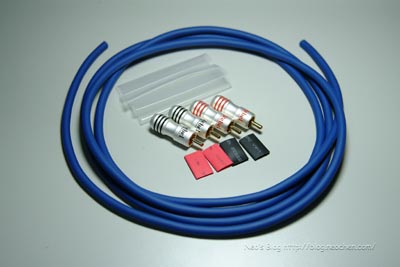

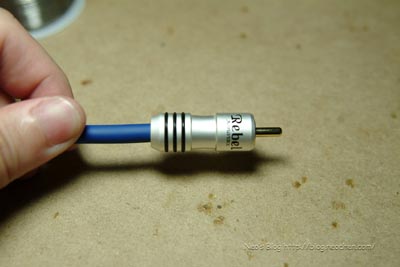

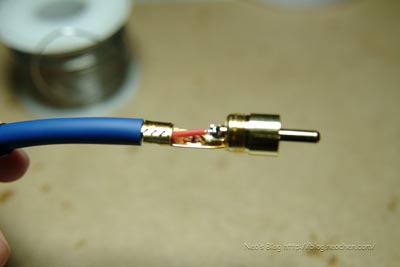

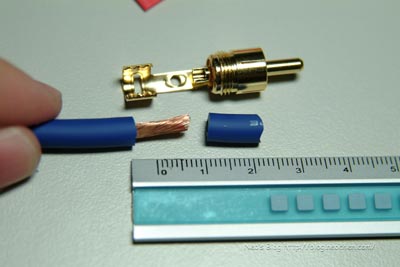

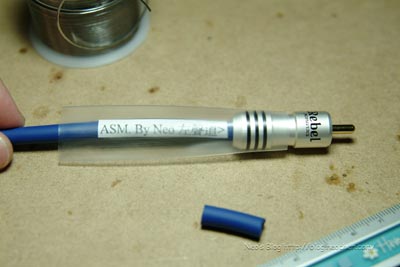

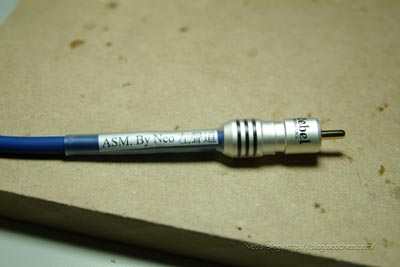

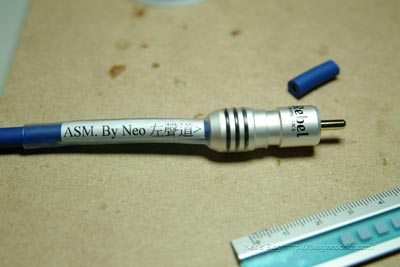

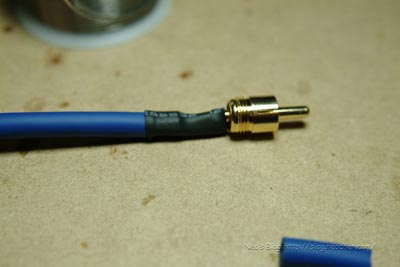

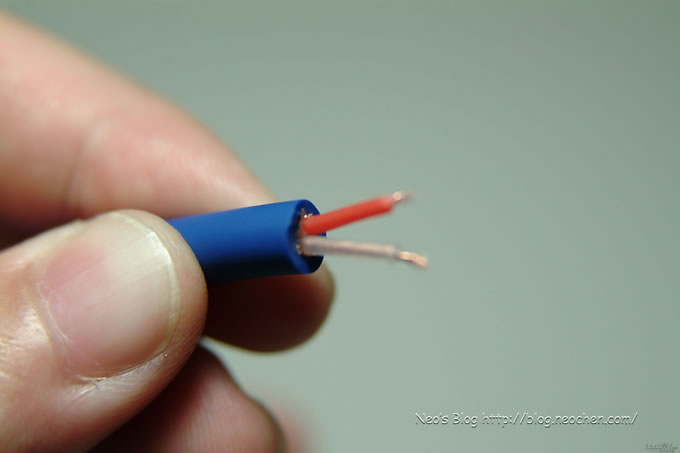

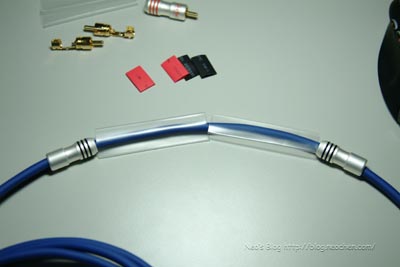

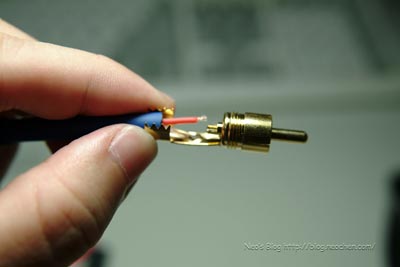

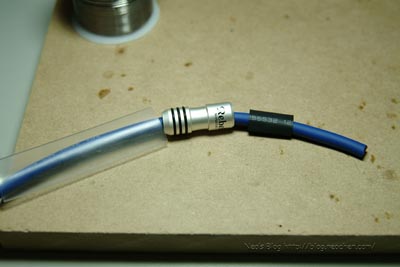

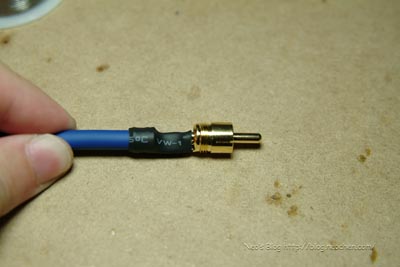

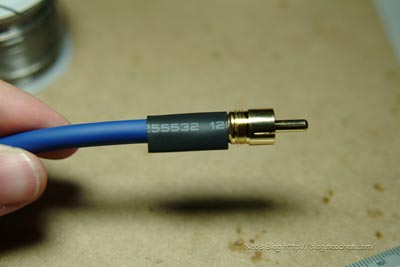

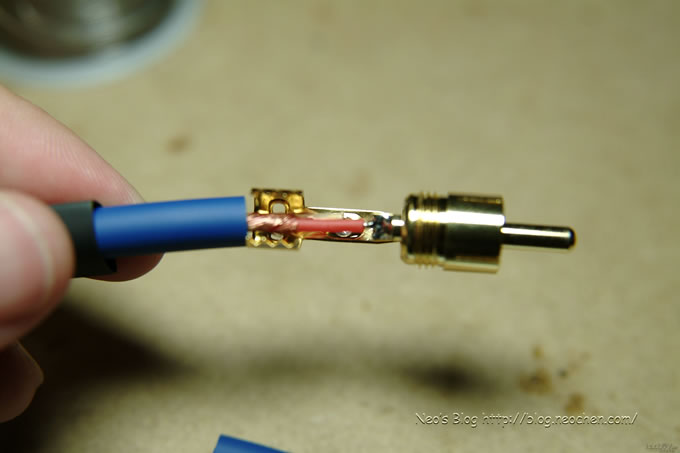

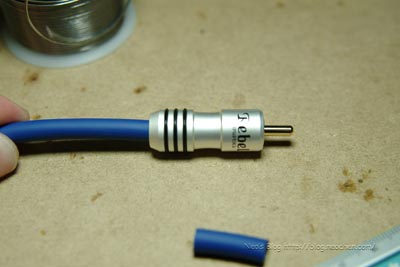

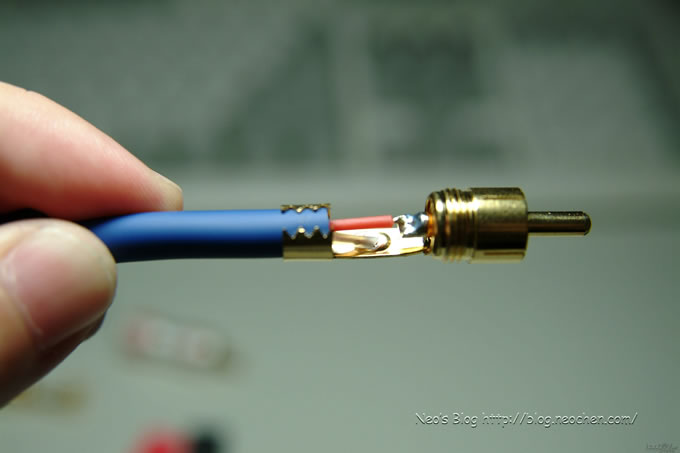

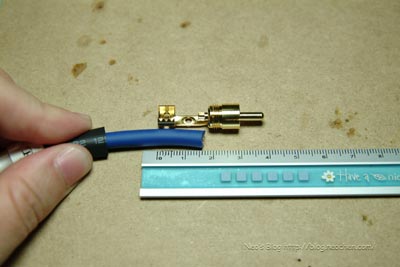

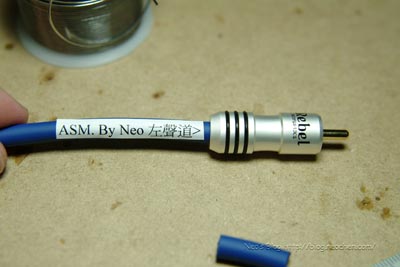

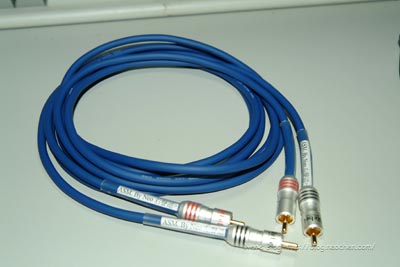

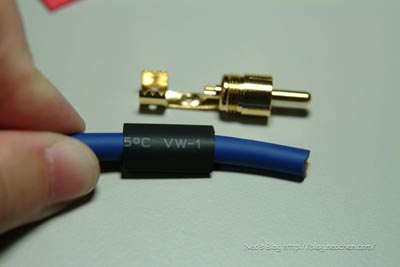

線材製作 - RCA 對 RCA 訊號線DIY圖解 先看張成品..  續上篇的[3.5耳機小頭 對 RCA 訊號線製作] 醜話說在前頭,這篇線材DIY的文,小弟已經竭盡所能,圖解加說明, 簡單到不行了...我相信就算不懂中文字的都可以看得懂... 首先是準備工具跟材料.. 需要的工具: 美工刀:撥線用,找公司的小秘借一支,或者你可以用撥線器或用嘴巴咬~~ 尖嘴箝:壓端子用..當然你也可以用手壓(如果你是大力士) 烙鐵:焊線材用 熱風槍:烤熱縮套用,買不起的可以去電料行買那種裝打火機的熱風槍 或者乾脆直接找旁邊的煙槍借個打火機來烤就行 需要的材料(參考下圖): 訊號線:這邊是用mogami,直徑6Φ RCA公頭四顆(二黑二紅) 熱縮套: 7Φ(2公分的四段), 二黑二紅 12Φ(7公分四段) , 透明的  準備開始動工囉~~ 這一次先做左聲道(黑色)的部份 首先,先把兩段透明12Φ / 7公分的套入線中,再套入RCA頭的外殼... 注意方向喔  套入黑色7Φ二公分的熱縮套管  撥開線材的塑膠外皮,約0.9公分~1公分  撥好的樣子  處理線頭,將外面的屏蔽銅線全剪乾淨  準備焊上了..紅色的線在中間,當正極  焊好了,RCA頭後面的固定夾要壓緊  套上剛剛預先套入線材的黑色7Φ二公分熱縮套管  用熱風槍縮緊  鎖上RCA外殼...完工???還沒啦~~ 再往下看~~  貼上說明...嘿嘿...夠騷包吧~~  再套上最早預先套入的12Φ七公分的透明熱縮套管  用熱風槍縮緊,記得加熱的順序,要從RCA端子那邊加熱到線材那邊 也就是從最右邊開始烤,烤向左邊,這樣裡面的空氣才回排出來..不會 造成一沱一沱的小氣泡在裡面  接下來準備做另一端...這端要做屏蔽接地 一樣先套入7Φ二公分的黑色熱縮套管  撥開線材的塑膠外皮,這一次要撥1.8公分~1.9公分,跟剛才的不同喔..  撥好的樣子  再來處理線頭,將屏蔽用的銅線剪掉一半的長度  焊上  RCA頭後面的固定夾用尖嘴鈐壓緊  套上剛剛預先套入線材的黑色7Φ二公分熱縮套管  用熱風槍縮緊...  鎖上RCA外殼  貼上說明,這邊有做上一個[ > ]的符號以資識別  再套上最早預先套入的12Φ七公分的透明熱縮套管  用熱風槍縮緊...完工囉 另一聲道紅色的部份請照做即可..就不再浪費口水講了  完工... 再來一張  最後..如果小弟將這個線材的製作材料弄成一個package..有沒人有興趣啊?? 就是線加RCA頭加熱縮套?? (责任编辑：admin) |
