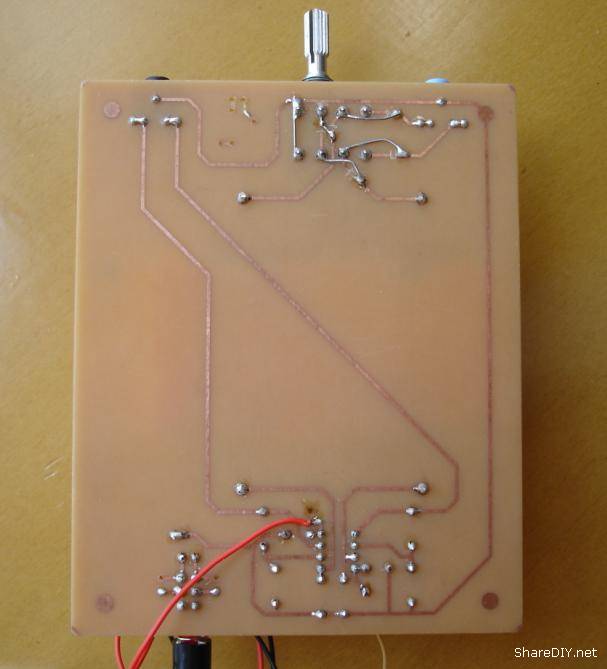

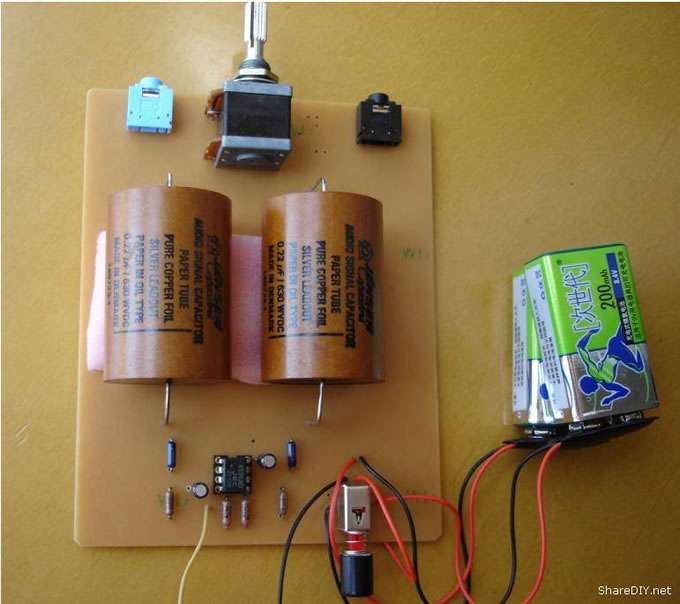

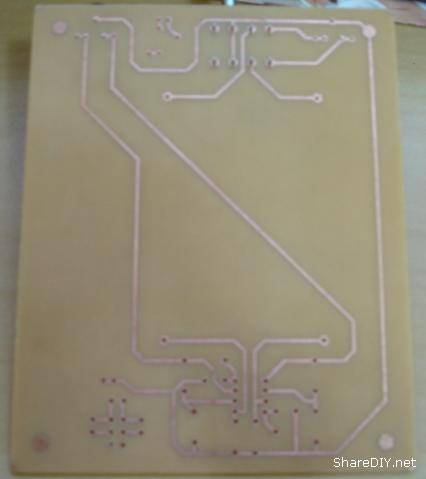

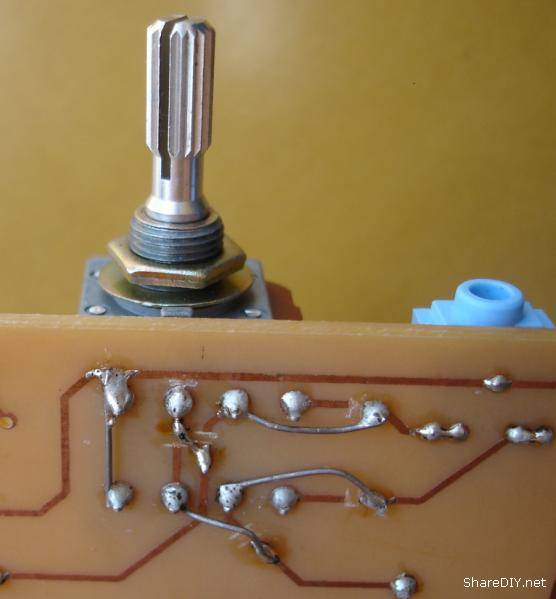

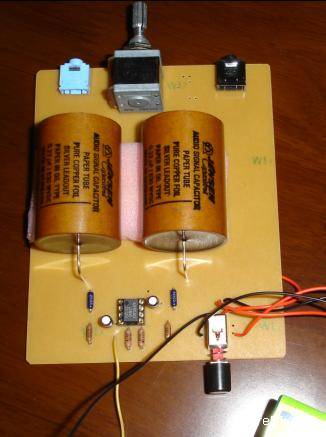

篇老外用Grado RA-1耳放测试各种耳机的文章,详见: http://www4.head-fi.org/forums/showthread.php?t=340 从开始要做仿RA-1, 到这次烂板装机, 足足一个多月了! 其中学习了很多, 也改进了很多. 但是, 最后在板子拿到后, 还是发现有几个地方设计的很不够人性化, 很是遗憾. 等有机会在说吧, 这次就将就装起来了. 板是自己画的, 托我爸去烂的和打的洞! 元件来自于市场, taobao和我在飞. 再次特别感谢我在飞大大, 谢谢他转让的JENSEN电容! 图也帖出来了, 凑活这看吧, 摄影水平烂, 而且也是没有PS过的. 第一张是板的反面. 都是走线. 刚才我说的有个地方有问题, 那就是电位器脚, 这个定义的和我实际使用的定义有点区别, 因为存在等响脚, 所以最后在了几条飞线. 好在影响不大! 还有一个问题就是, 发现没, 我用的3.5mm座太小了. 如果装壳, 和电位器的位置看起来会不太协调. 算了吧. 第一次吗! 硕大的二个JENSEN 0.22uf纸筒点容. 6个DALE 0.25w电阻, 2个Black Gate NX 0.1uf退耦电容. ALPS 100k电位器. 国产耳机座和开关, 镀金IC座, 4556AD一片. (第二张图) 现在还没有一个壳装. 等考虑好的电源问题, 就搞定它. 买了牛, 打算做个双电压的电源配配看, 和电池供电比较一下! 后续工作会慢慢更新. 现在大家凑活的欣赏一下吧! 一张是清楚些的正面图! 一张是焊接好的背面图! 一张是改动走线的电位器脚位! 一张是这死不掉的等响电位器! 最后一张图, 不在铝壳里的那对脚, 就是等响脚, 一开始居然被我认位是输入脚了. 而最后的那对接地脚被我认位是等响脚了! (责任编辑:admin) |
