47耳放(NE5532运放)参赛作品

时间:2012-09-17 16:06来源:未知 作者:admin 点击:
之前一直折腾功放听桌面音箱,半年前忽然打算用用耳机了,于是入了森海的 HD595 。 虽然 50 欧的 阻抗不算高,但是要发挥出设备的实力耳放还是少不了的。 所以,决定自己动手做一个耳放。 这期间参考了大量关于耳放的资料,最终决定以 47 耳 放电路为基础并加
之前一直折腾功放听桌面音箱,半年前忽然打算用用耳机了,于是入了森海的HD595
虽然50欧的阻抗不算高,但是要发挥出设备的实力耳放还是少不了的。
所以,决定自己动手做一个耳放。
这期间参考了大量关于耳放的资料,最终决定以47放电路为基础并加以改进制作一个比较完美的耳机放大器。便动手做了起来。


下面分贴发一下耳放各部分的设计和制作过程个大家分享。、

一 放大部分

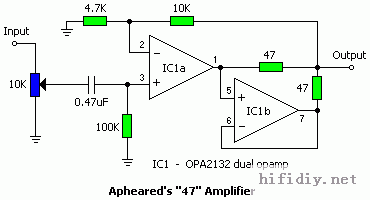

47耳放是一位外国人设计的电路,电路如图

47耳放(NE5532运放)参赛作品

因为电路中有较多以47为参数的元件所以称作47耳放。
传说中的47放结构其实是很简单的,
第一级运放进行负反馈控制放大倍数进行比例放大,
第二个运放进行电压跟随,降低放大器内阻,增加了输出电流,并做声音修饰。
两个运放输出经过两个47匀流电阻输出致耳机。
因为反馈取样点在47电阻之后,所以不用考虑电阻带来的损耗。

曾经在网上看过很多47耳放的PCB设计,虽然47耳放的电路十分简单,但是很多PCB却存在着或多或少的布线问题,有些抗干扰能力不是很强,甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。
于是,开工了。

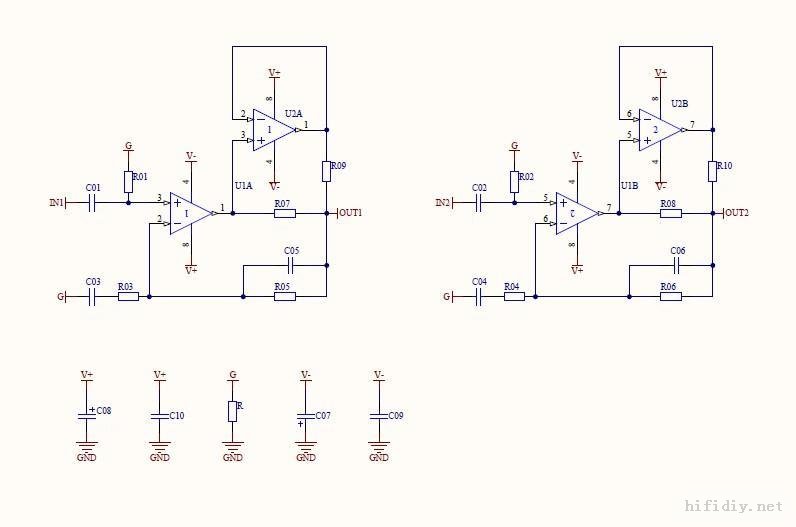

首先 是线路 见图
47耳放(NE5532运放)参赛作品
电路没有添加音量电位器,只做了放大部分。这样一来功能比较独立,方便以后的各种组合。
47原设计使用的运放是OPA2132,这个运放是FET输入型的,所以内阻极高。而且在低电压下可以正常工作,失调电压与失调电流极小,算是比较高档的运放了。当然OPA2132的价格也是很高档的。我作为0收入人士必然不能把这种高档传承下去,于是我选用了这年头满大街都是的NE5532NE5532虽然指标相对于OPA2132较差,但是工作于+-15V时音色总体来说还是比较讨人喜欢的。单片5532耗电相对较大,两片并联就更不用说了,双15V下耗电可想而知。这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。
由于5532失调电压较高而且又是NPN管输入的,如果使用原设计必然会引来较大的输出中点漂移,经过测试最大有30MV。所以我在反馈电阻的位置串联了电容,也就是C03 C04两个电容,将直流反馈变为交流反馈,这样可以使输出中点控制在1MV以下。换成其他运放如果没有中点问题这个电容的位置可以直通。
反馈采样部分依然从输出取,并在R05 R06 上面并联了C05 C06,作用是超前补偿,不需要的话可以留空。
电源部分增加了两个退耦电解电容 C07 C08,并习惯性的在两个电解上并联了小电容 C09 C10
最后增加伏地电阻R。伏地可以吸收一部分地线的干扰信号让信号地更加纯净。当然还有一个作用,那就是在布线的时候可以在视觉上隔离信号地与电源地,为合理布线带来方便。


线路做好了,接下来的工作就是布线了。
话说这个47耳放市面上卖的款式很多,但是在设计PCB时候好像只注重外观而忽略了对布线的要求,最终导致一些电路声音不好,严重的甚至出现交流声。

吸取了别人的经验教训,所以在画这个板子的时候就注意了很多。
退耦电容两两一组,原则为电源经过退耦电容再连接至IC,这样可以有效吸收放大器工作时候产生的耦合信号,也可以避免由于电源线过长引起的干扰信号进入放大器。
简单说下地线。地线主要分为电源地和信号地,这两个地也可能是连在一起的,但是作用不同。电源地主要提供大电流电源,一般功率输出地都要接这根。信号地主要提供参考电位,电流很小,所以也比较容易受到干扰。一般说来越靠近电容引脚的地方电容对交流信号抑制作用越强,所以两个并联在电源上的电容的交点可以认为是比较稳定的地,放大器输出的地 一般从这里引出。而信号地上各点到电容地交点的途中是不能有大电流存在的,否则会将耦合信号注入信号地从而干扰基准的稳定,造成声音不耐听甚至交流声等严重后果。在地线处理上我将两个退耦电容交点作为电源地,并采用1点接地处理。又从交点上引出一根地线经过伏地电阻拉到前面作为信号地,使信号地与电源地彻底隔离提供稳定的基准。
输出是两个运放并联的,每个运放又接有匀流电阻。反馈采样避开两个输出电阻的线,直接从输出端子引脚引出,这样反馈取样线上就不会出现较大电流了,保证了反馈取样的准确性。

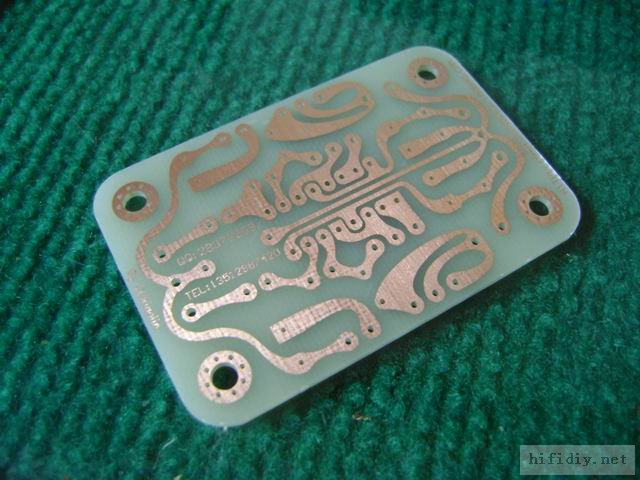

整体布线采用酷似70年代手工布线风格 上图
47耳放(NE5532运放)参赛作品


看上去比较爽眼。


之后的一段时间就是更换各种零件听各种声音了。要确定一个放大器比较合理的参数个人的实际听感是少不了的。
经过4个整夜的试听终于确定下来自己认为比较合理的参数了。
下面说一下参数的选择。

4个匀流电阻 R07 R08 R09 R10 理论上电阻值越大,两个运放输出电流一致性越好,但是输出电流能力也随着下降。本人测试过10欧、22欧、33欧、47欧、100欧这样的参数,听感差距基本没有,所以维持原设计用47欧电阻。
反馈网络的电阻原设计为4.7K、10K,放大倍数为3倍多一点。实际测试感觉增益过高,
后来改为33K(R03 R04) 47K(R05 R06) 倍数为2.4左右,虽然降低了然是依然能保证正常放大。
C05 C0610P (责任编辑:admin)
