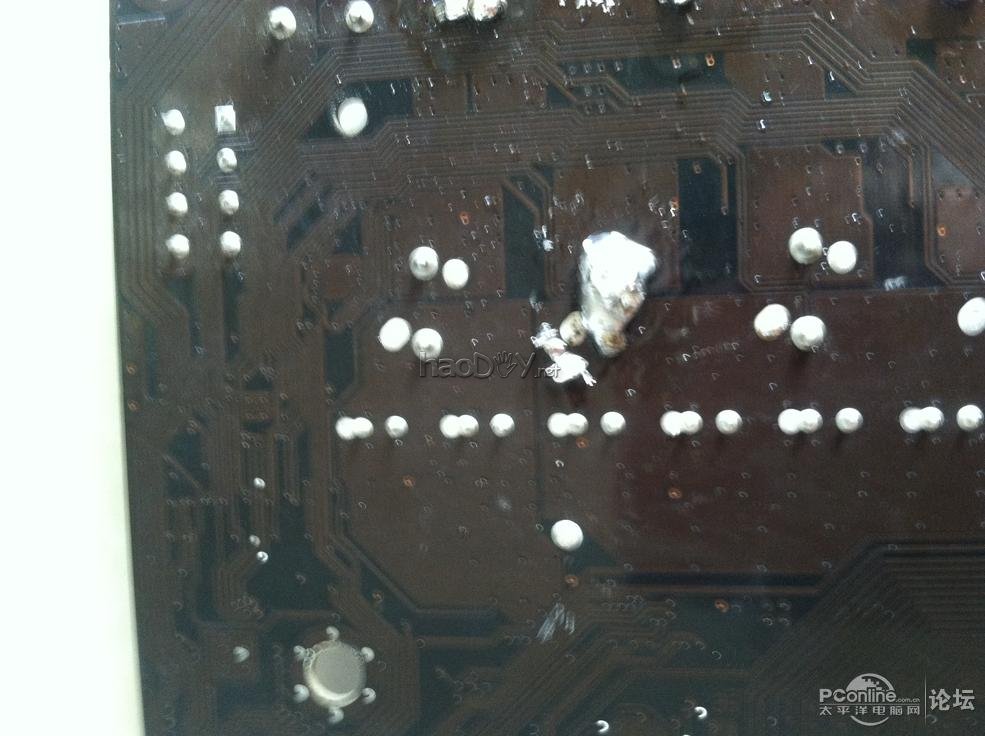

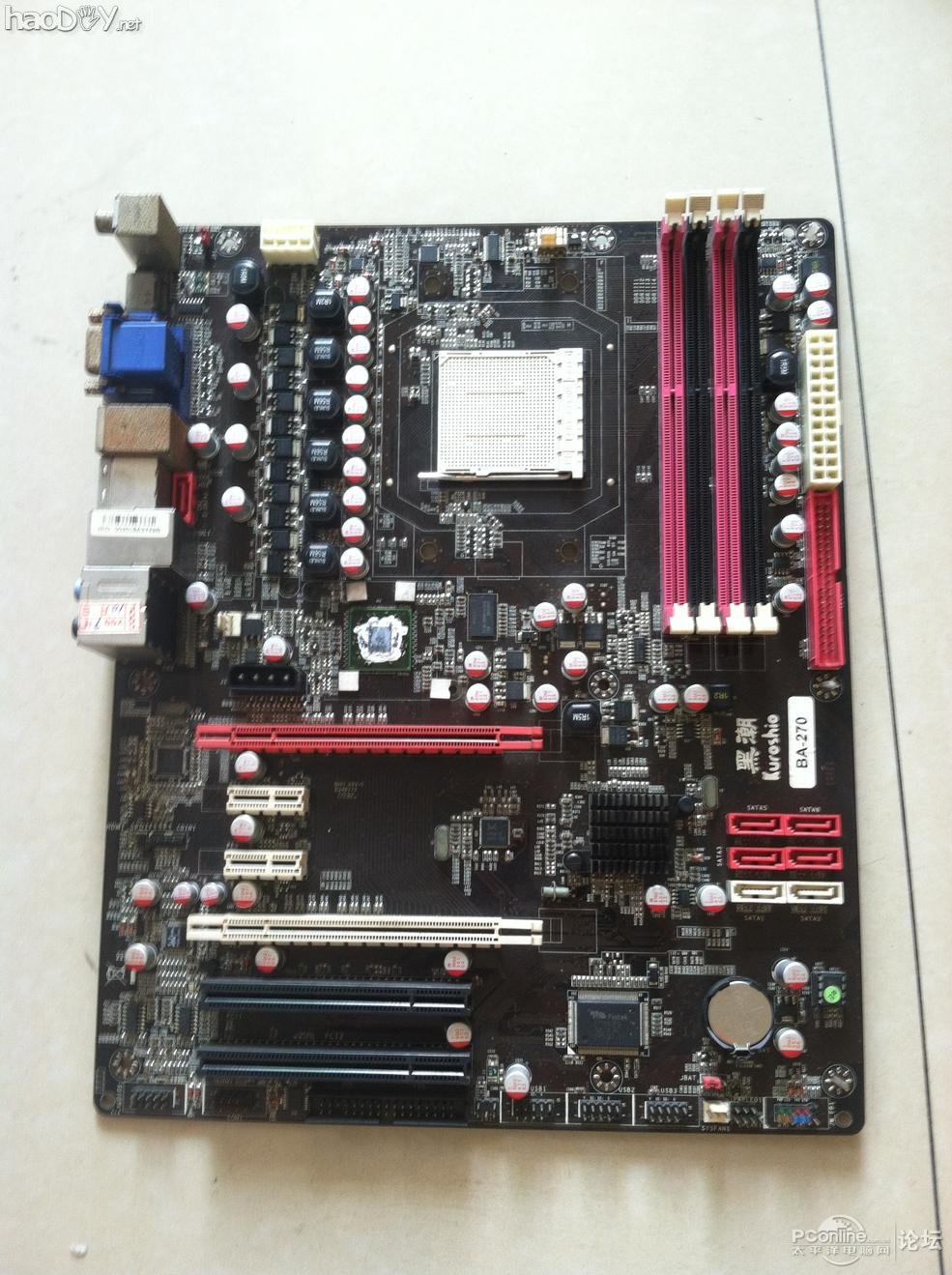

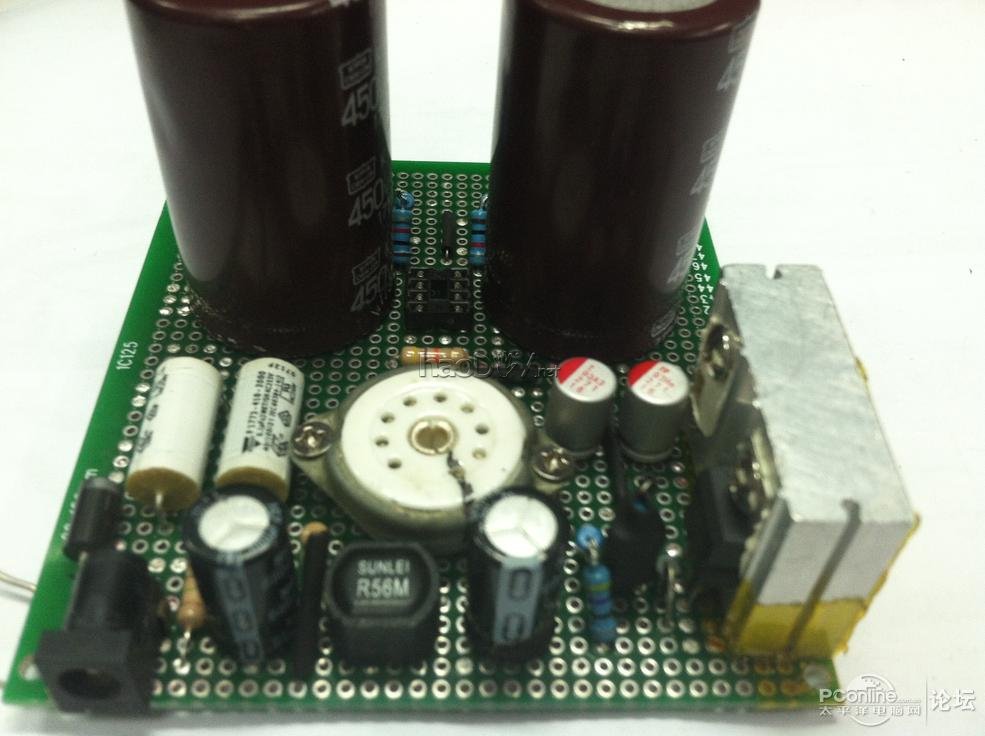

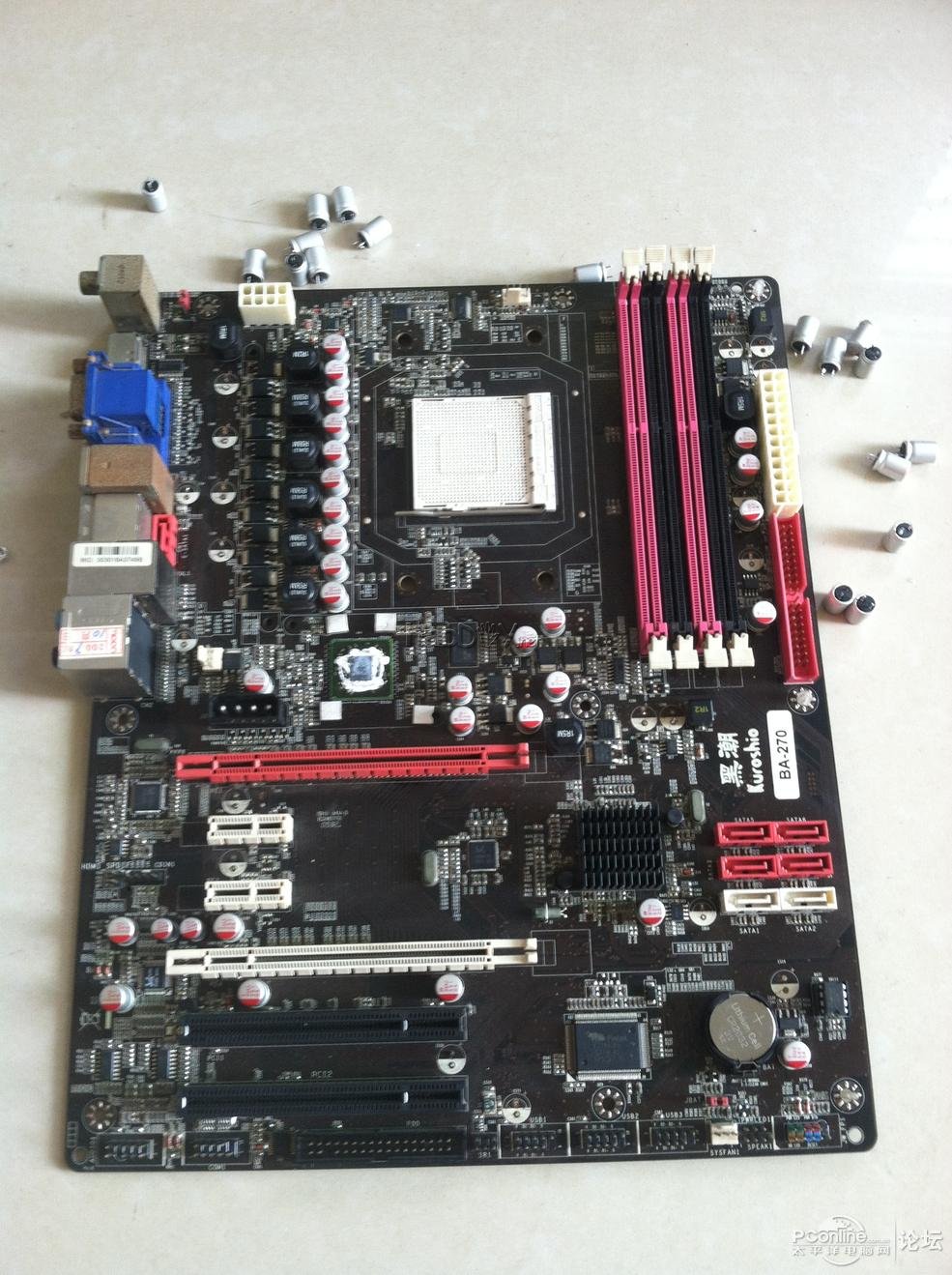

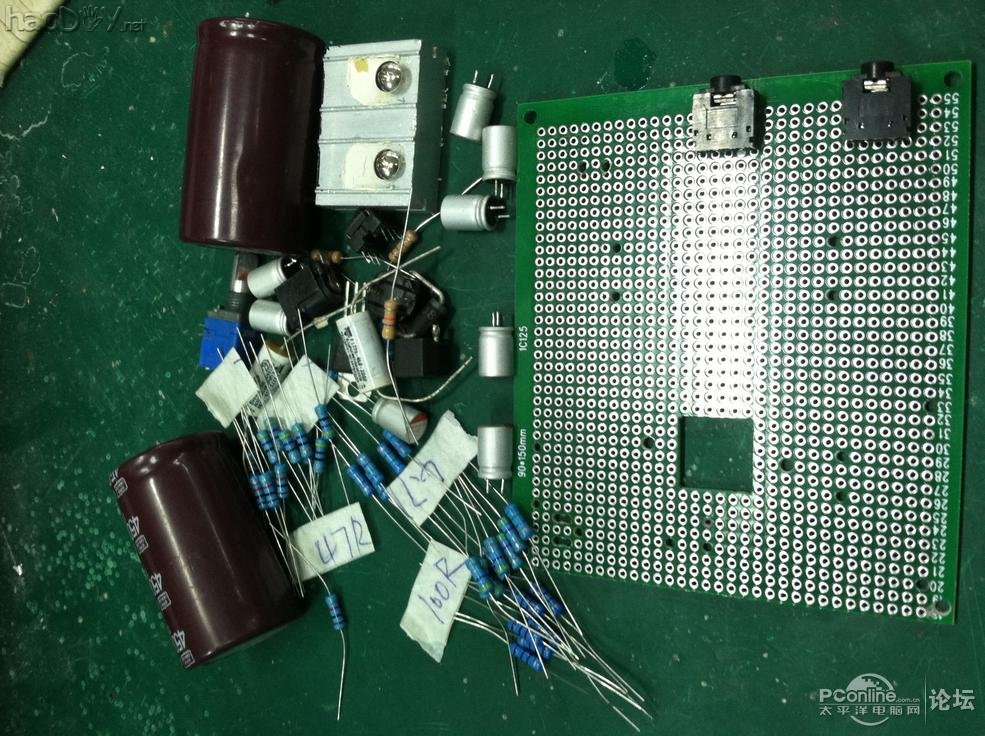

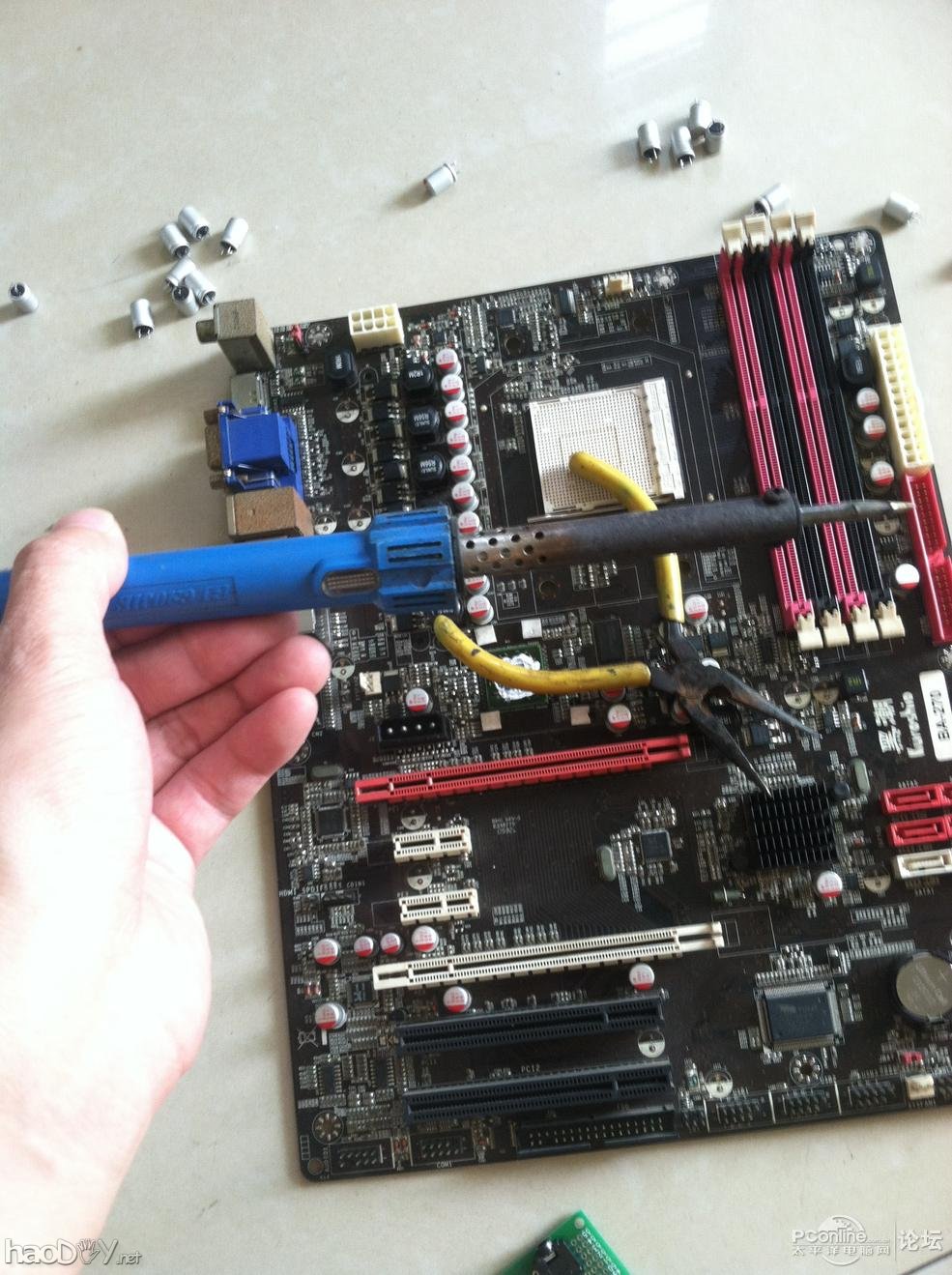

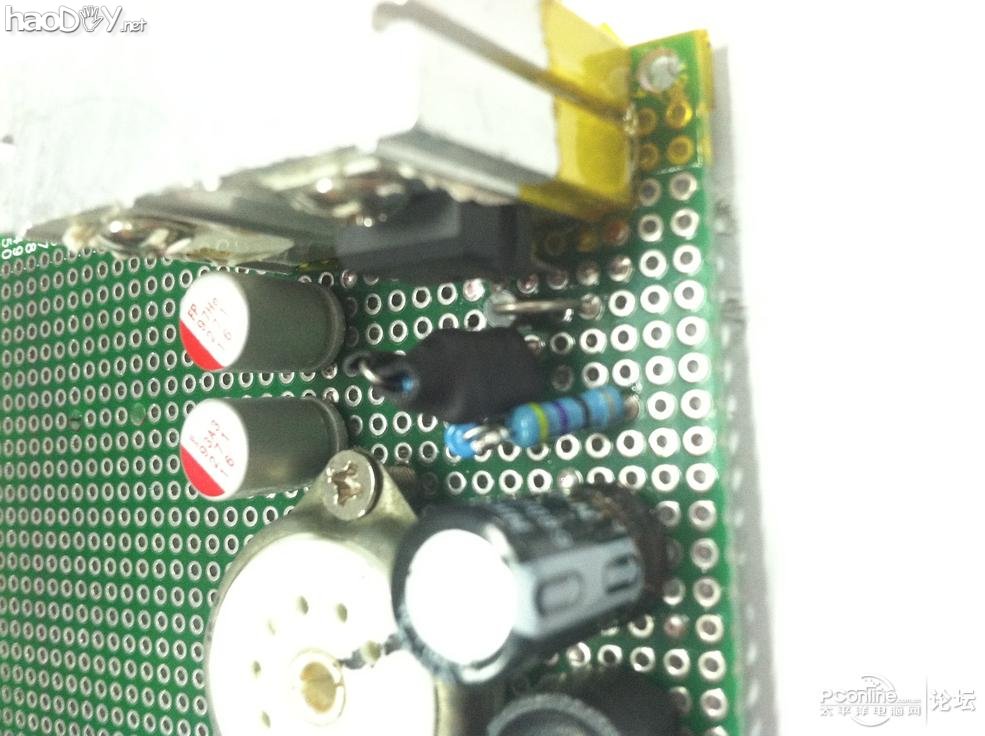

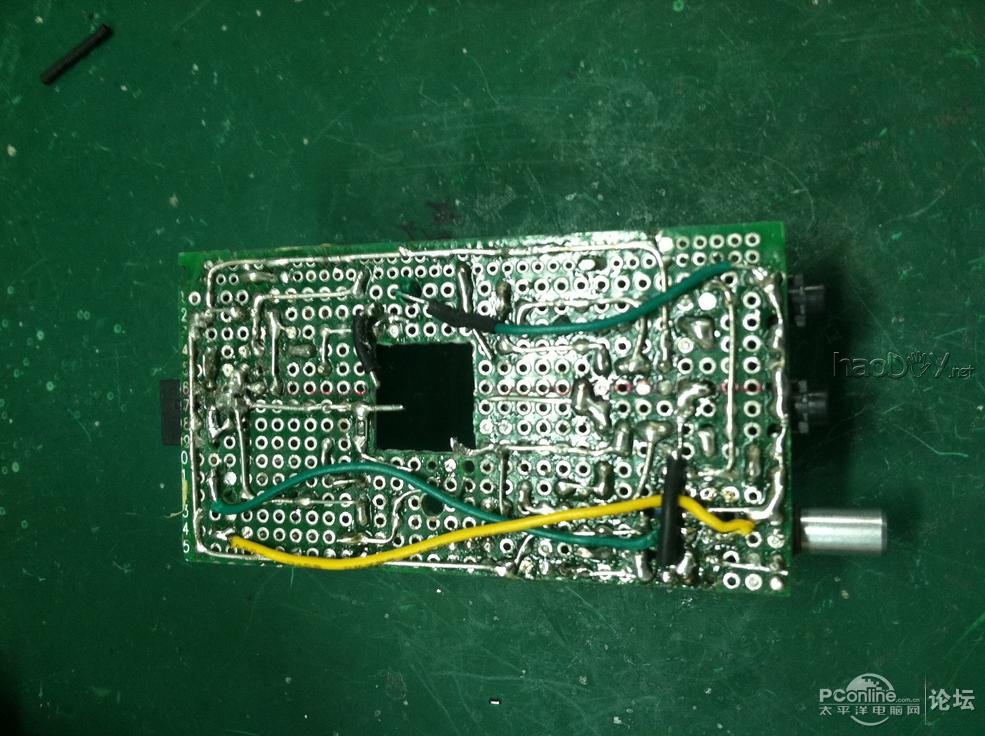

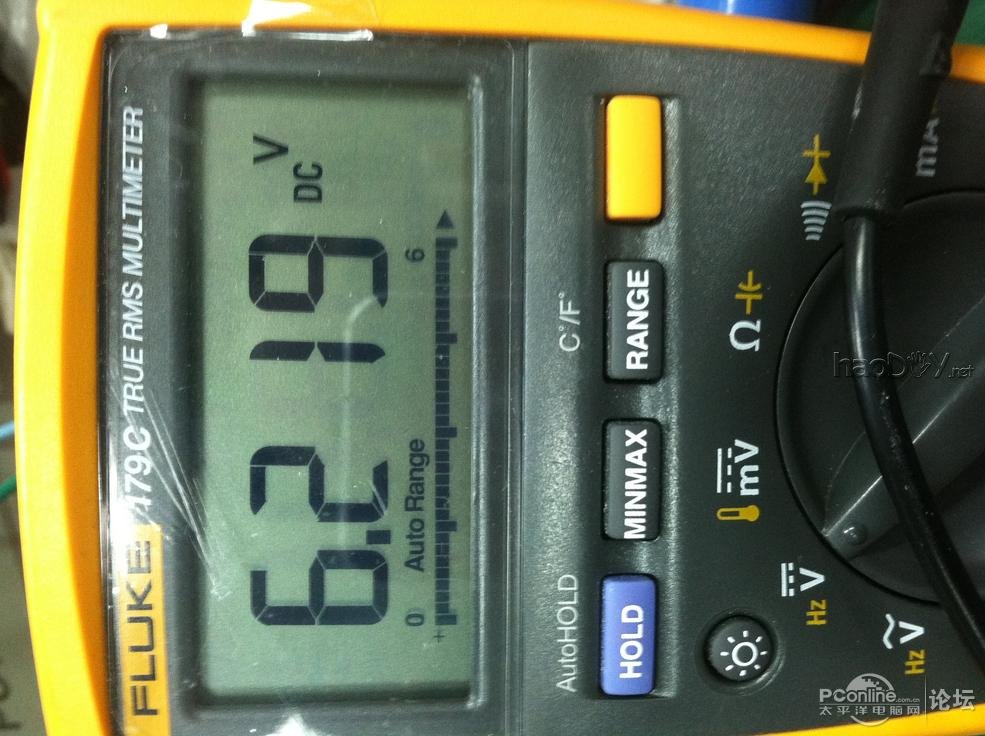

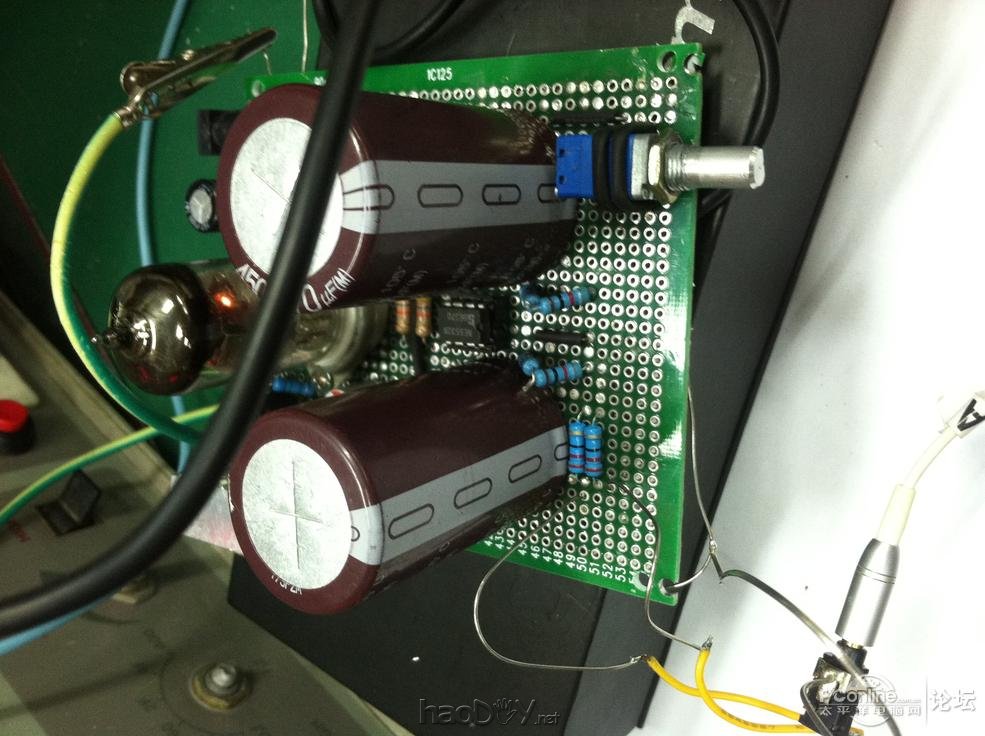

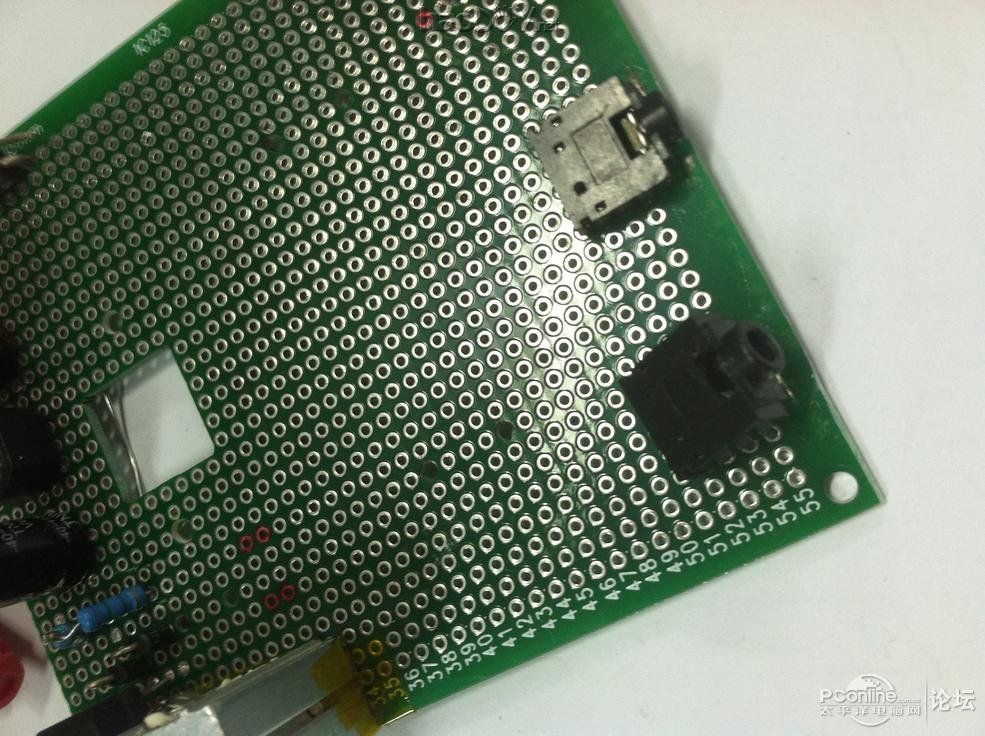

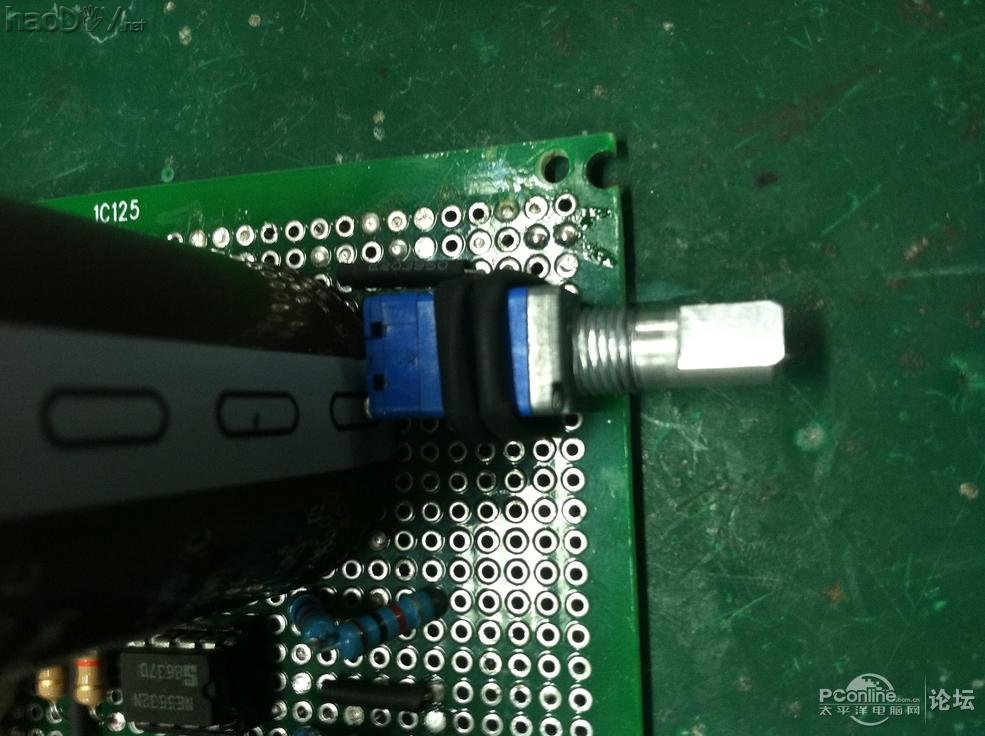

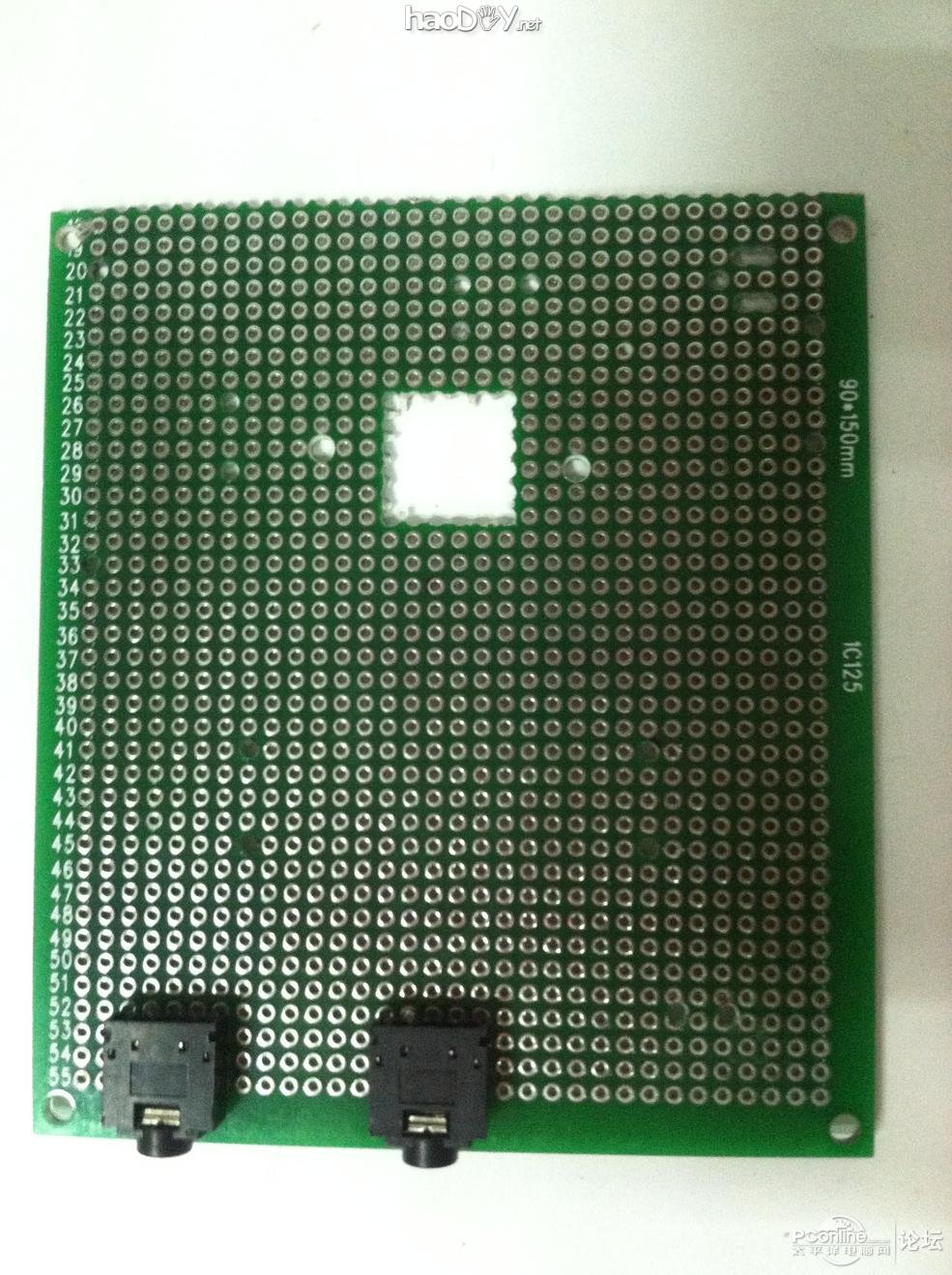

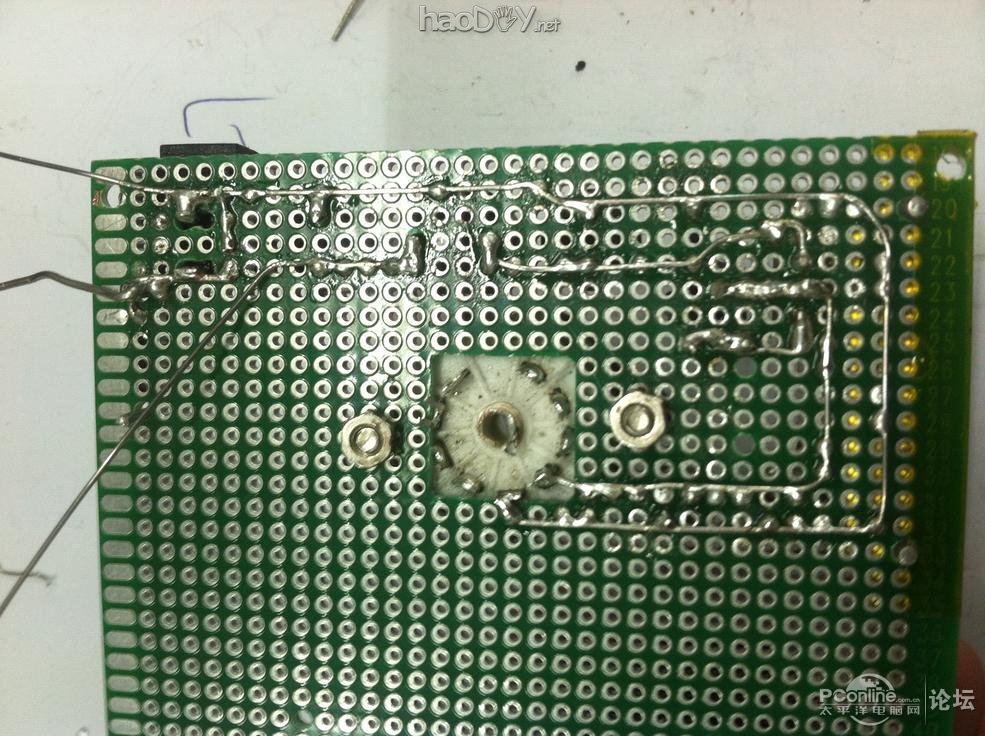

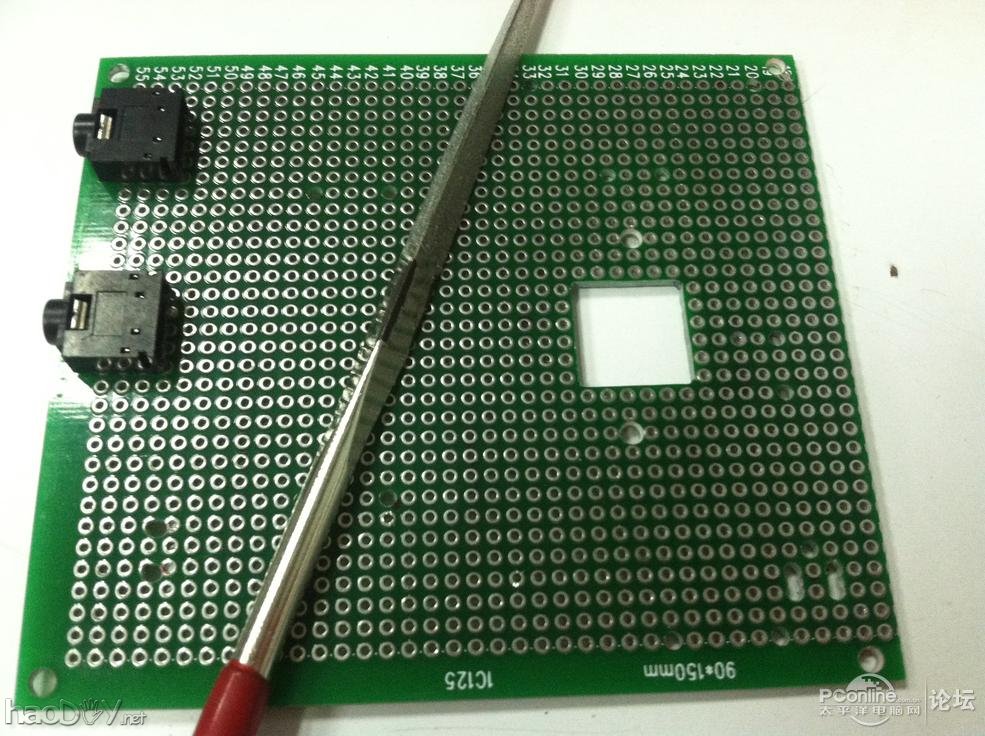

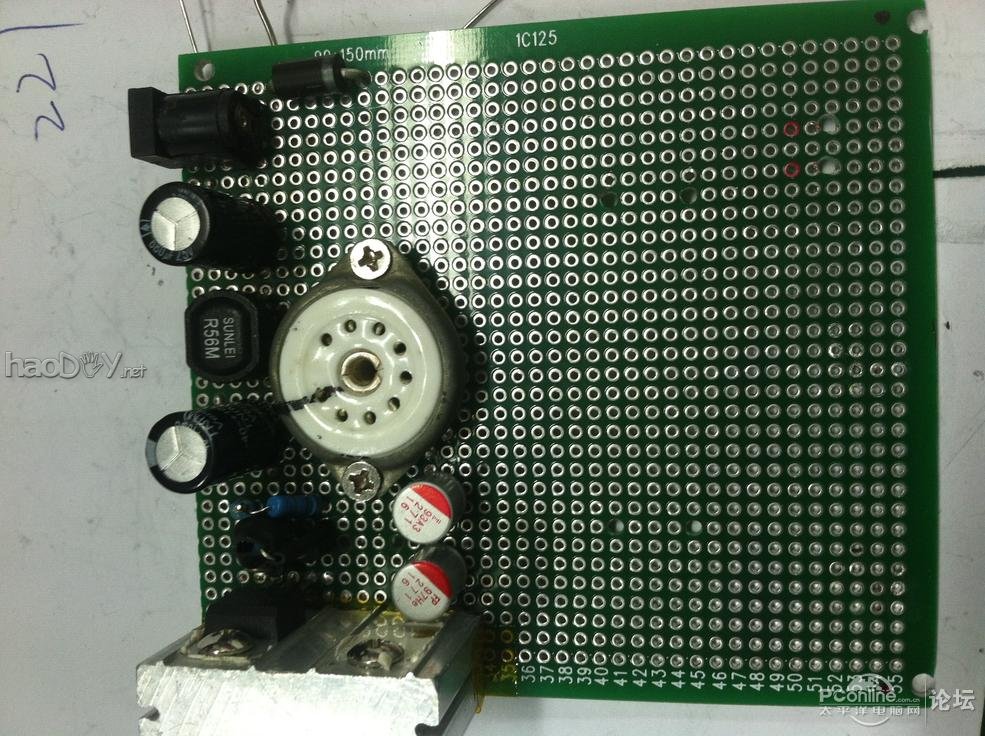

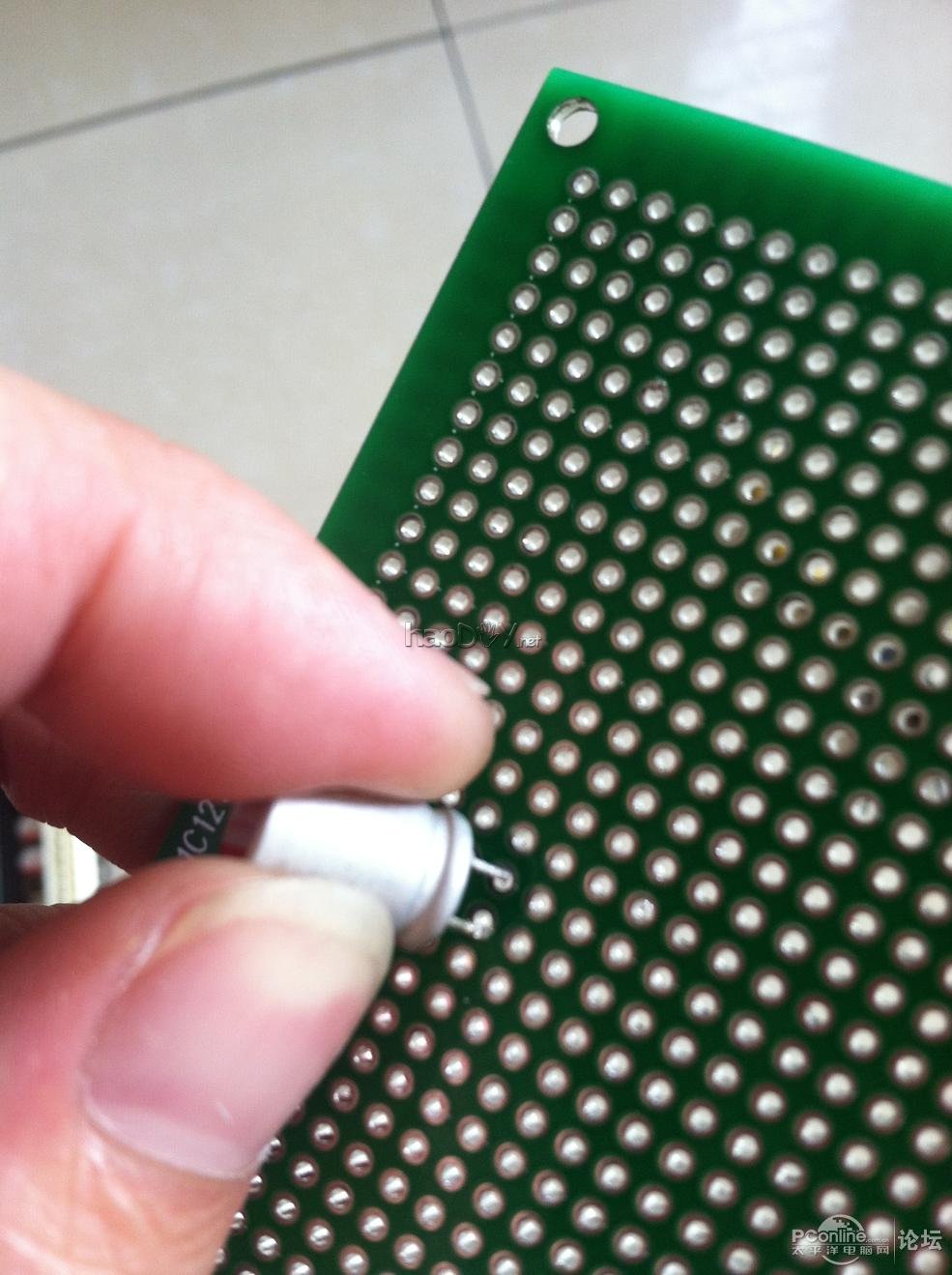

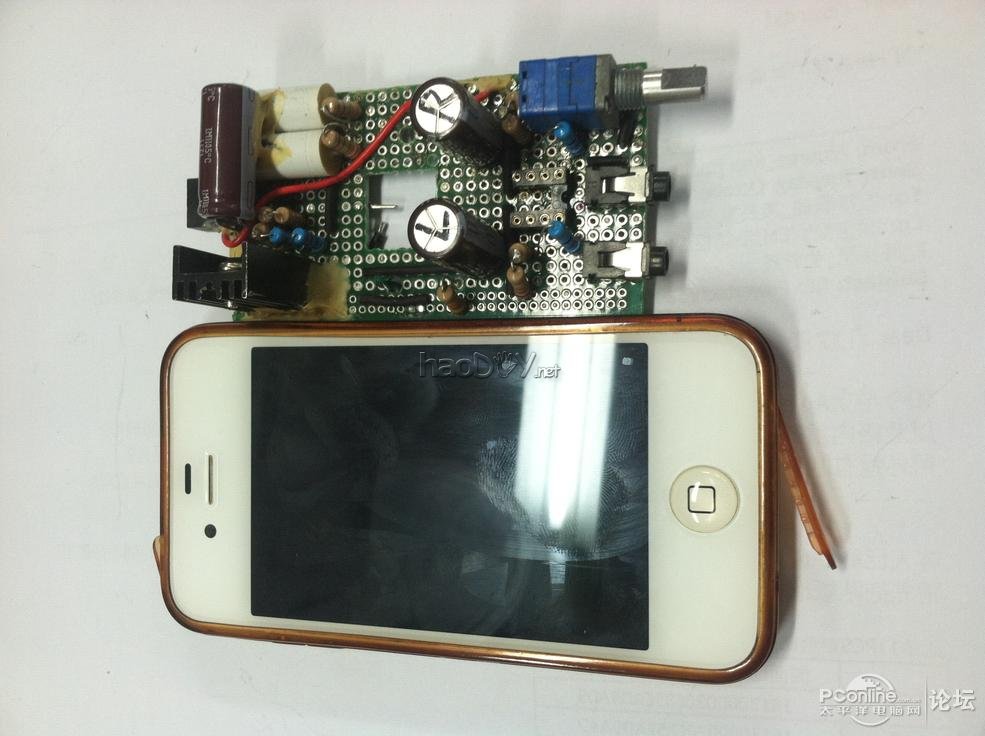

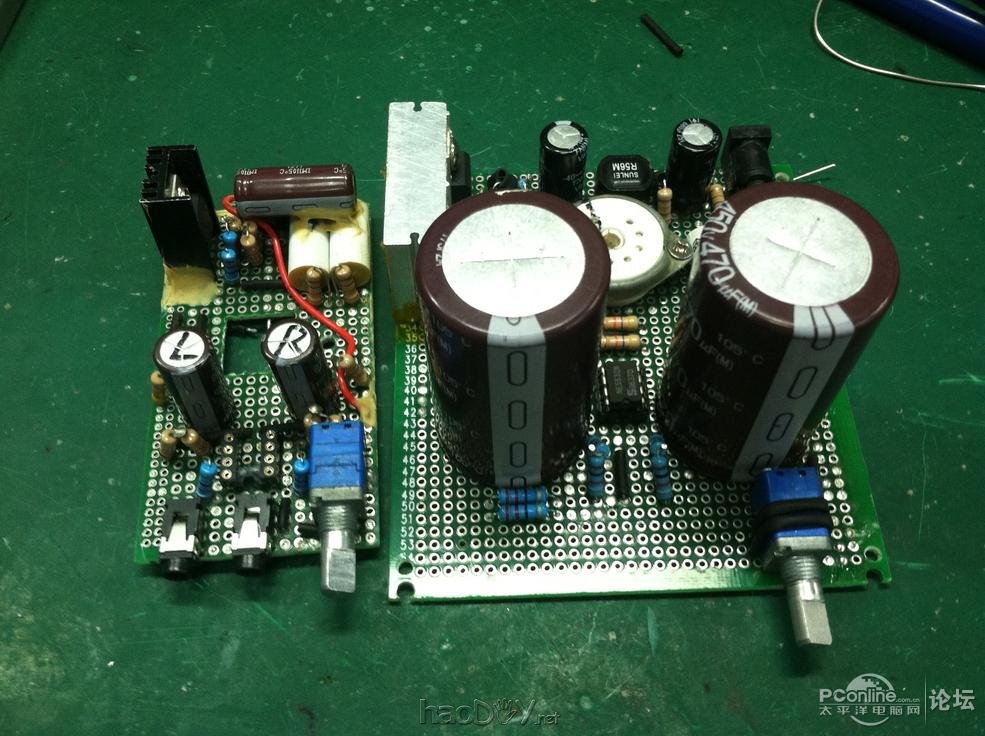

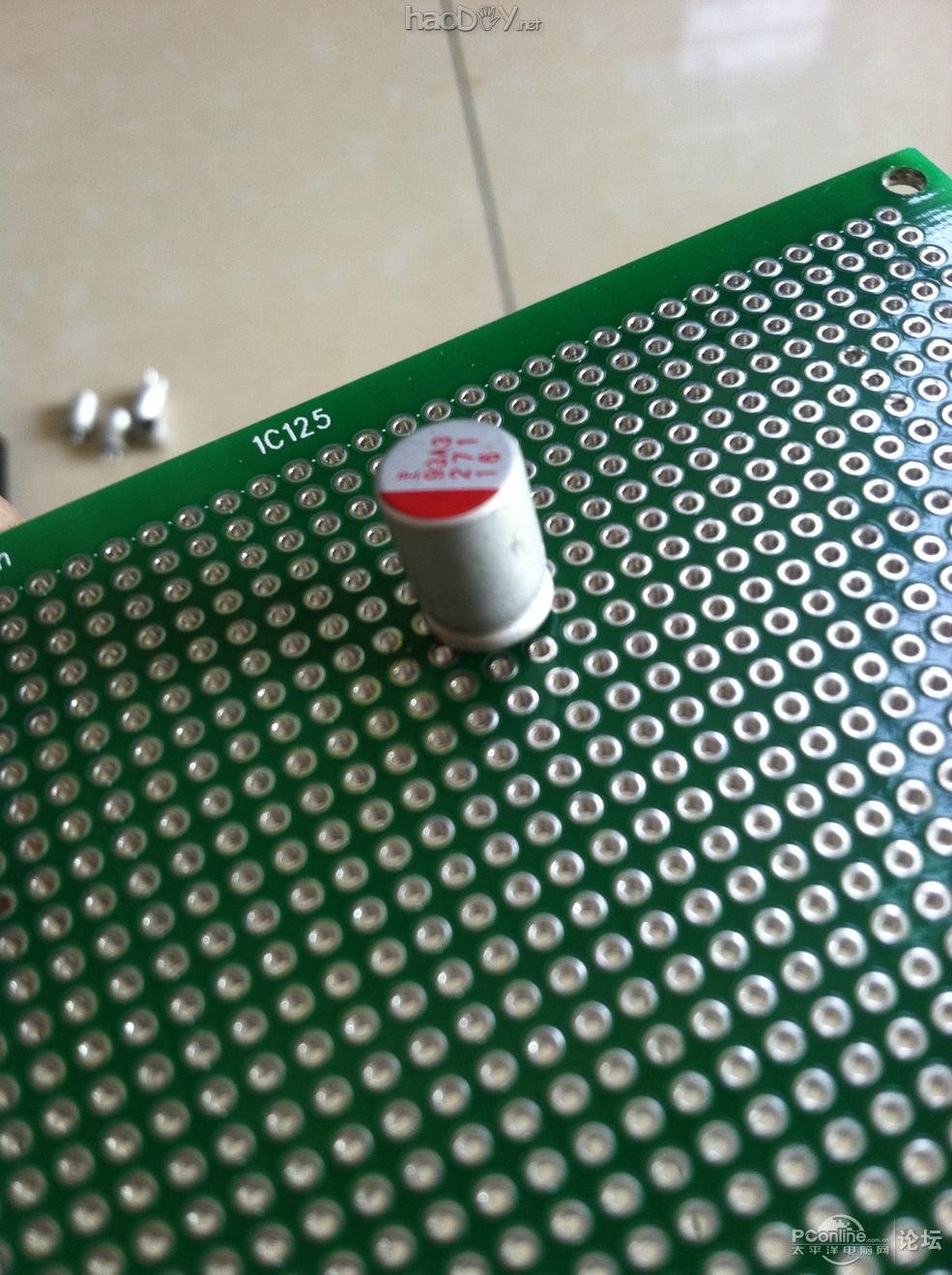

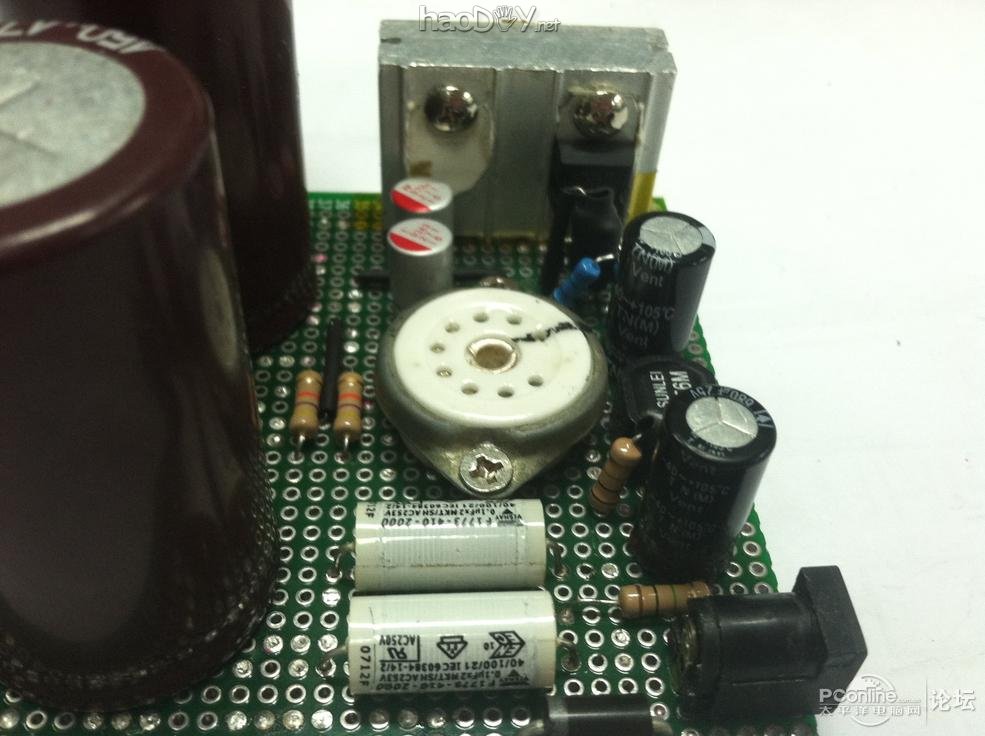

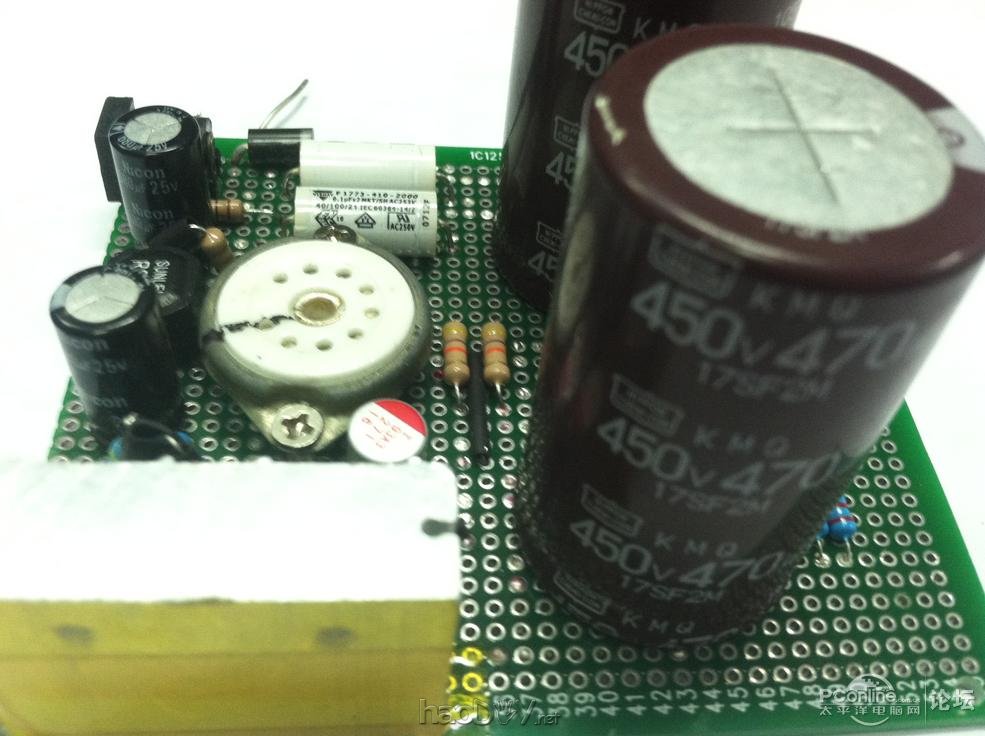

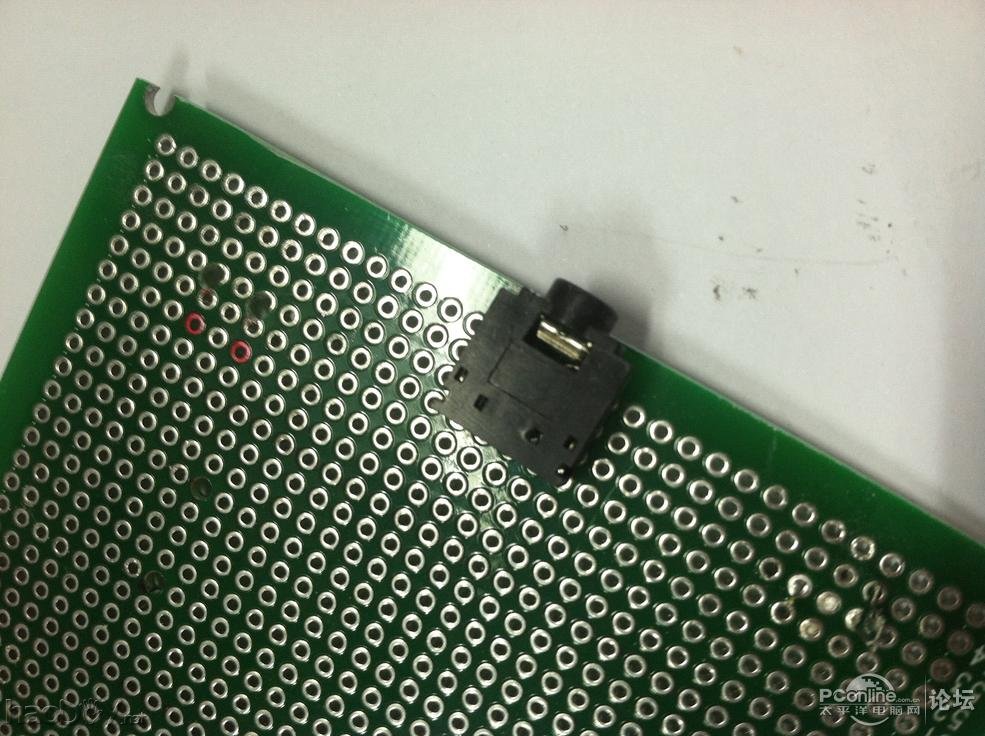

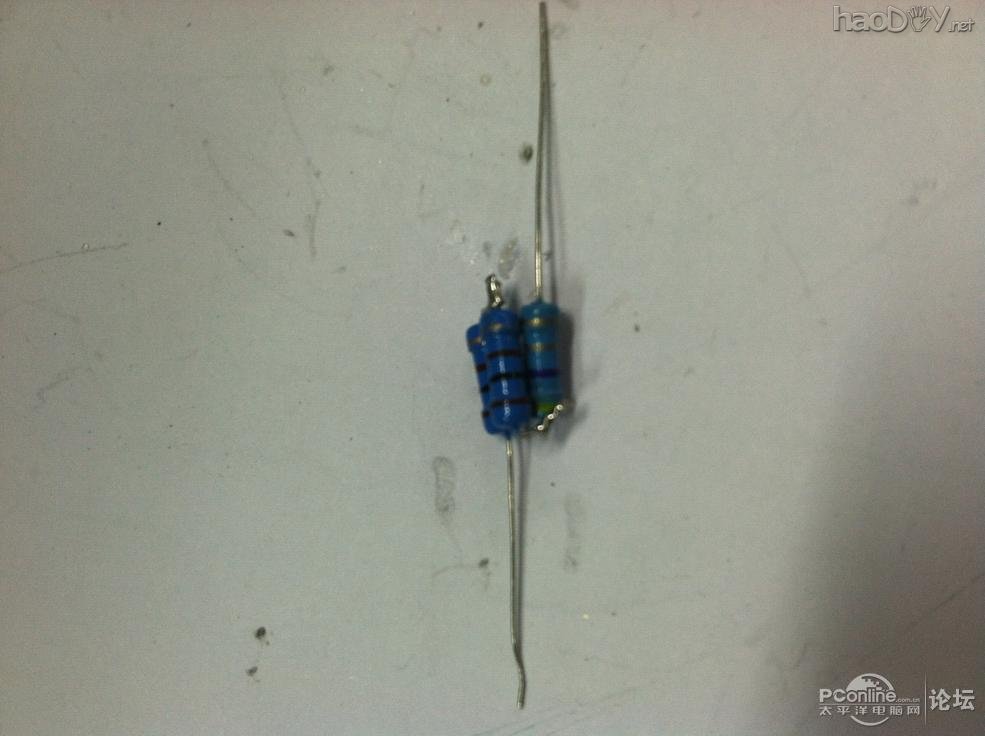

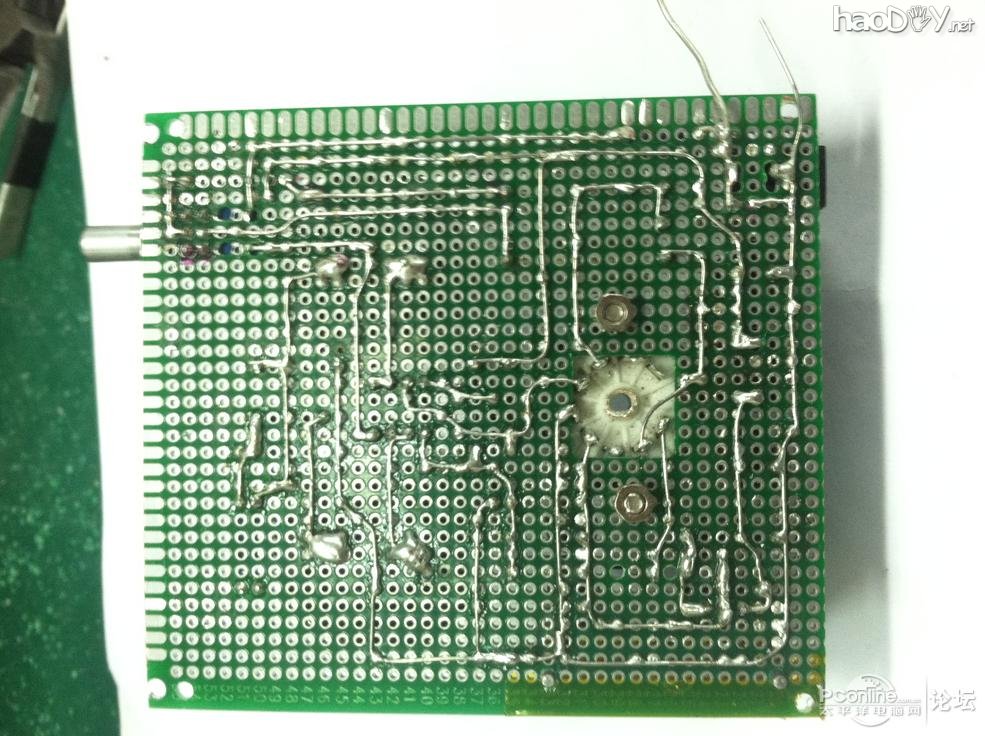

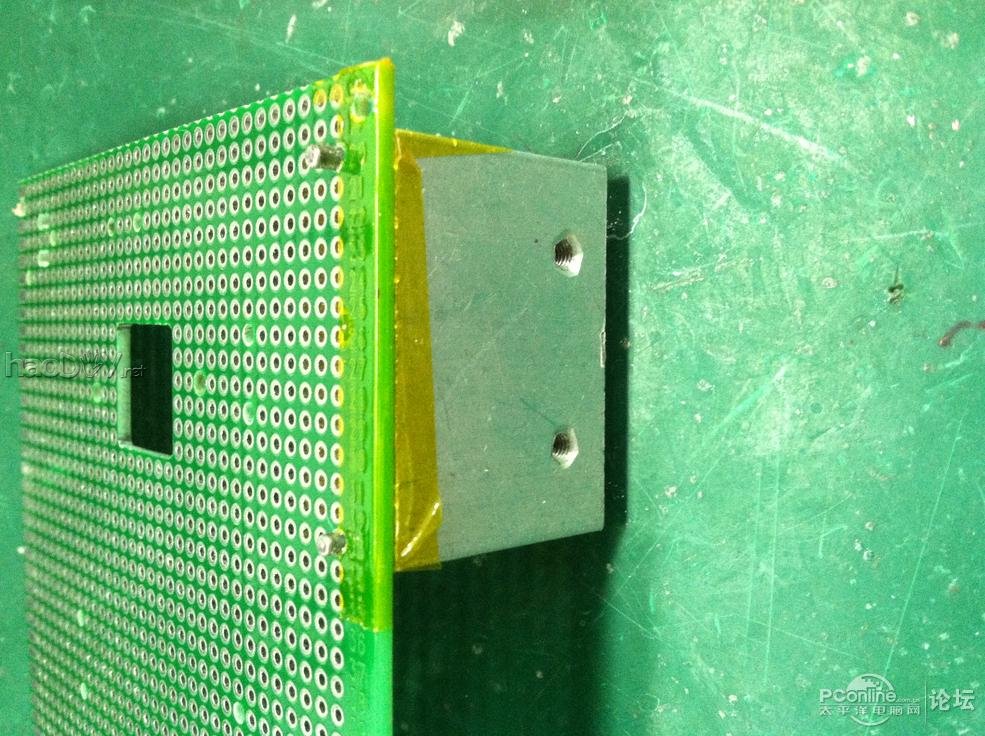

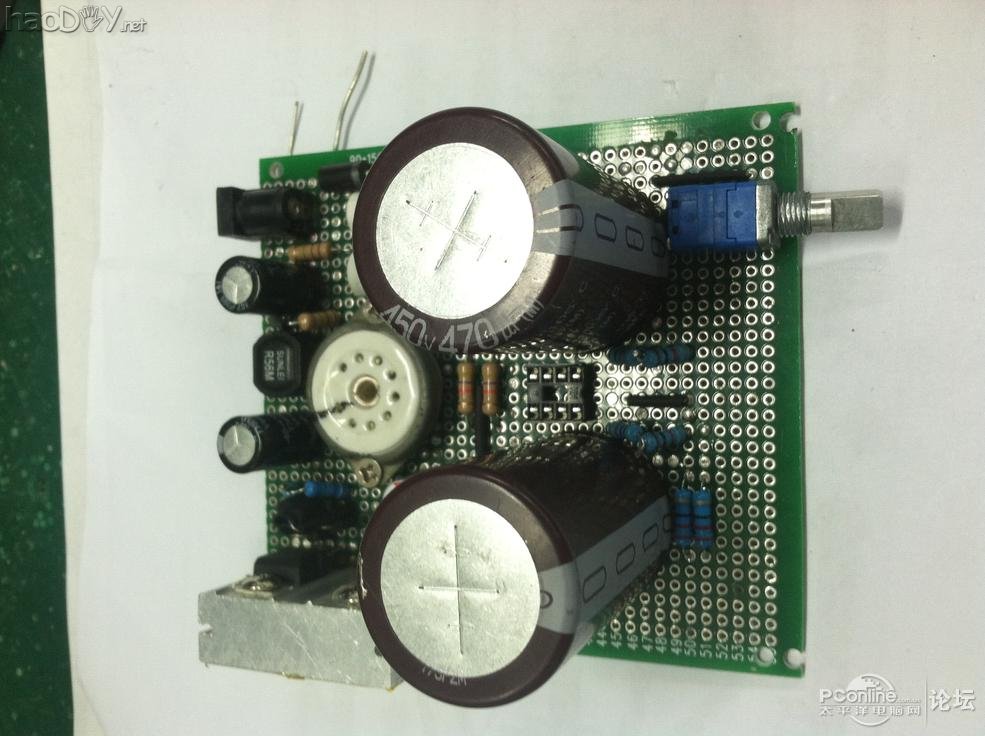

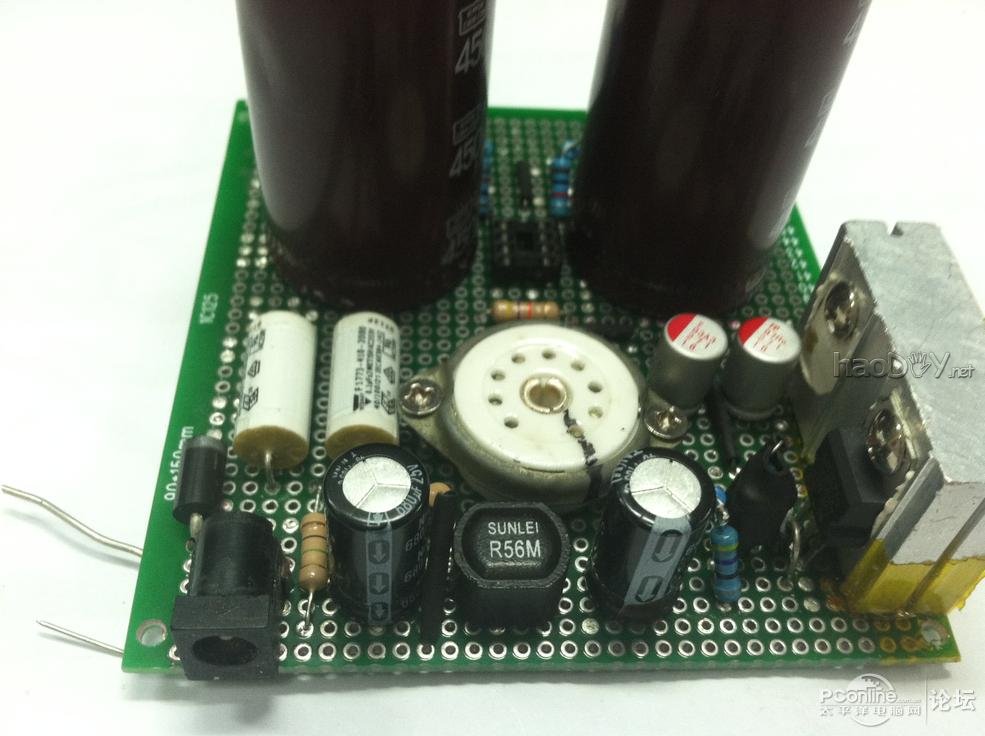

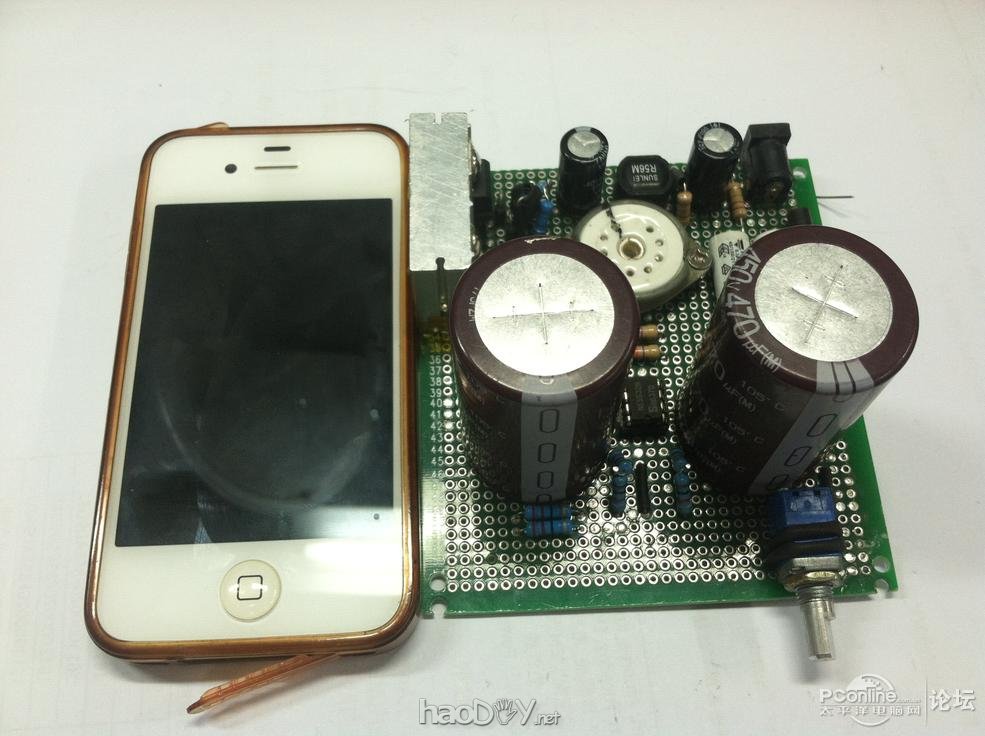

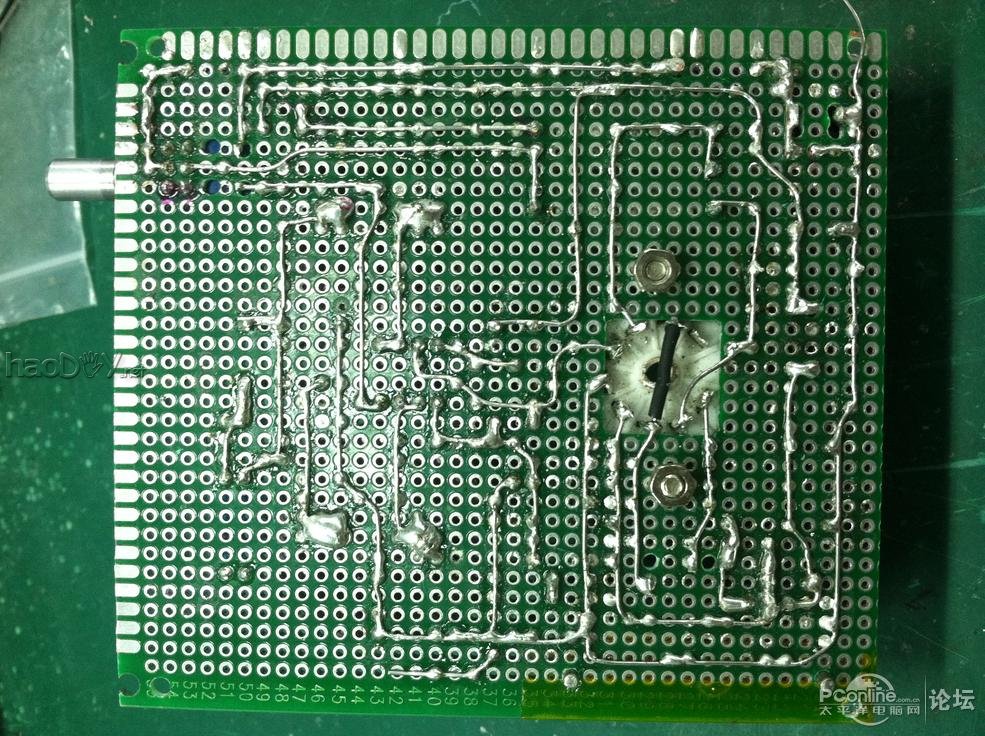

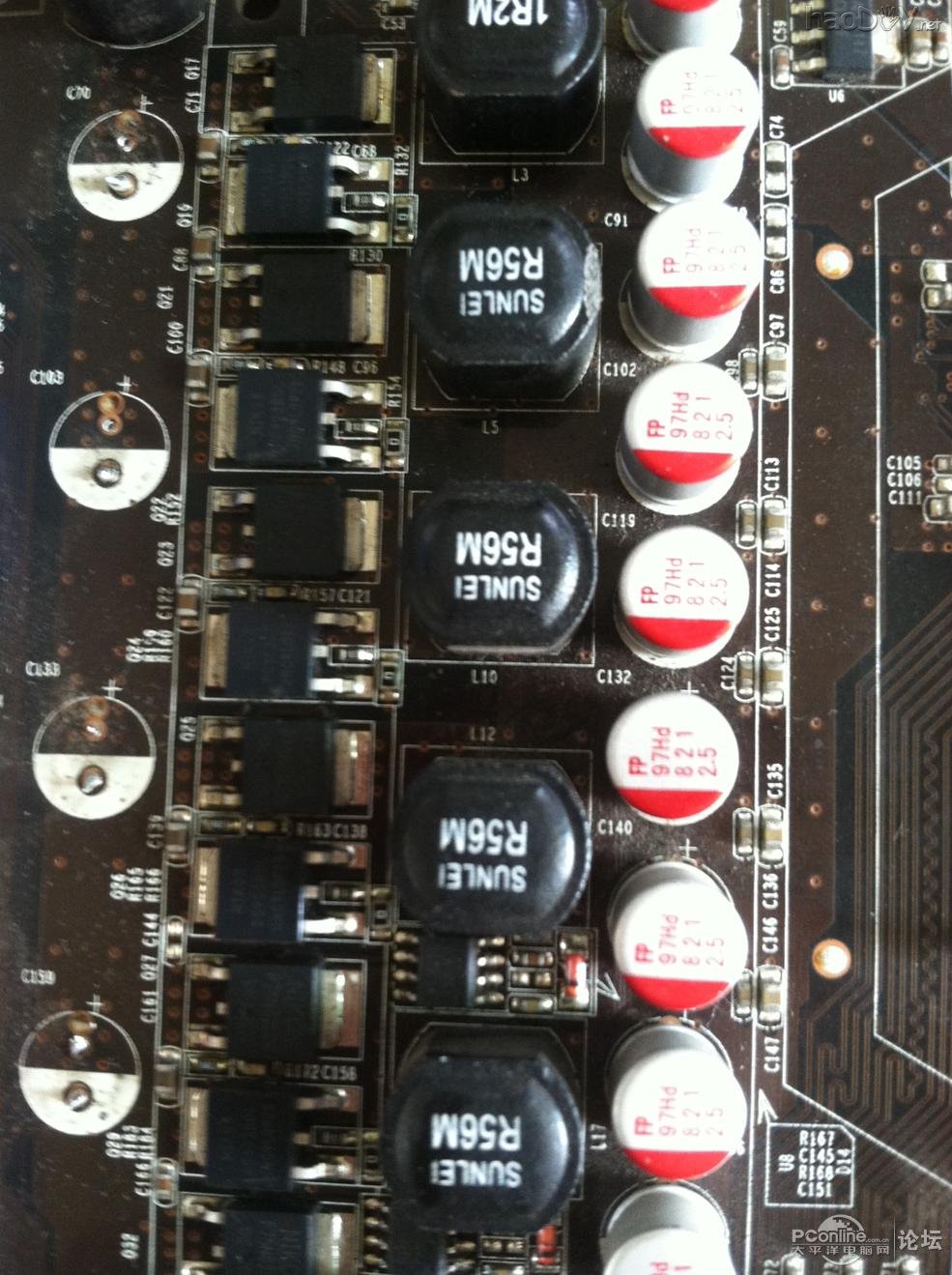

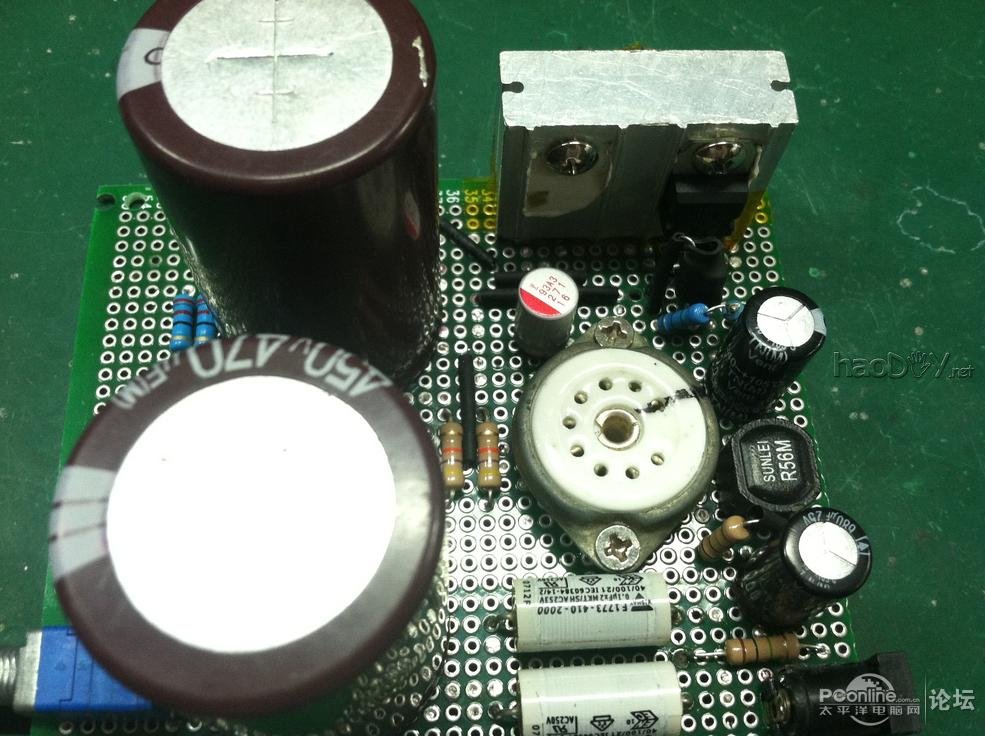

10号发了一个（用6N11做了个耳放）贴子，很多过程没有拍图，这次重新做了一个，这次把原理图也整理了一下，尽量做到详细一些。（我能想到的） 这是我第二次发贴，大神们轻拍啊！把没用的东西利用起来，这个才有意思。上个贴子（韵LOVE）中校，想看看翻过来的照片，没问题！不过是拔了电子管座的。   飞来飞去的线。  为了把它做得更小，走线着实伤心  本来是想用电池来供电，做成便携的，可最后发现开机的那一瞬间，电流要到0.9A，我去。不过只有1S的时间。稳定后就只0.37A这个位置了，不过，还发现跟音量大小也有关系，还有就是耳机了。所以，我要重新做一个，这次就把手上的一些零件尽量利用起来，屌丝一个颗，没有太多资金玩。 第一步，找零件）  这个开不了机的板，这次死定了；我看上了上面的电容电感了。拆  电容出来了。 试擦下 不对孔   换个方向，OK！  拆电感  悲剧了，30W的拆不下来，不信，我要拆下来。  做案工具  拆下电感后又没拍照  零件找全了，很悲剧的是电阻都到不到合适的，只有用这种了。  把要安装的孔转好。  打磨，光滑的些  这个是放LM317的，够大吧，可后面才知道，还是很烫，差不多40度啊。使用了几天发现一直用4小时的话，温度可能有70多度，手就只能碰一下，这里要加大散热片。  因为是双面的板，所以要把这里用防火胶包一下，它下面要走电源的。 后面才想到，要是做个盒子，这个音频输入，输出的3.5孔可能会出不去，所以又得拆了，把PCB板磨一下。  是不是进去了 ，它就可以出去了。 没有精密的悲哀，这货是199.9R，两个100R，一个4.7R串的。  灯丝供电完成，还算可以。来个下面  它在这里面  看到没有呀，那一坨  空载时的电压，上了电子管也是一样的稳稳的。 快要完成时的照片，做的时候，根本停不下来啊，忘记了拍图。      还算整齐吧！  硕大的输出电容 。R56M就是前面出现的那个主板上拆的，小红点电容也是。翻过来瞧下   我还是喜欢正脸。   电位器上的这个，是R\L的输入，做到最后才发现电位器的应该放在左边，就不会这样的。 是不是少了什么东西呢？没错，没有3.5座。拆坏了  左边这个是第一次做的，是不是很小。  还没有4S大哟。  大多了。  得先试试机啊，输入找的一根对录线，剪了，直接接上，这个线很便宜的，所以我舍得 输出，找了一个上次做没用完的一个，一个啊，不想拆第一个机啊！最后还是拆了一个电容。 ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ 上电就出声，TMD噪声。
