美国译文:12AU7(ECC82)/ IRF510胆石头耳机放大器

时间:2017-05-12 08:28来源:diyaudioprojects.com 作者:Rogers Gomez 点击:
DIY 12AU7(ECC82)管/ IRF510 MOSFET耳机放大器 NP-100v12是一个简单的耳机放大器,可以让入门级的制造商体验到组装,听自己的创作。 我用的是长期经验与创新相结合,它允许创建一个设备,而不是简单的电路板填料的电子制造商。 该放大器可以在许多形状和大

DIY 12AU7(ECC82)管/ IRF510 MOSFET耳机放大器

NP-100v12是一个简单的耳机放大器,可以让入门级的制造商体验到组装,听自己的创作。我用的是长期经验与创新相结合,它允许创建一个设备,而不是简单的电路板填料的电子制造商。该放大器可以在许多形状和大小时,我特别喜欢建设者重复使用旧设备的情况下,即使回收各种废弃的电源供应器的一些组件。我尽量保持在一个最低的价格,因为这个放大器是非常基本的和允许的制造商寻求理论,实际上是“听”他们的音乐,和增长在未来建立更复杂的项目。


12AU7(ECC82)真空管(阀门)

有很多精彩的 网站,在那里,可以解释管的理论,我从美国海军啃老族模块我不会去深入的理论,但会向你介绍的12AU7(ECC82)在欧洲。

12AU7(ECC82)是一种双三极真空管,这是非常流行的音频世界,因为它是相当坚固耐用,可在低电压下运行。在老式放大器和器官,你会发现这些管。他们甚至用旧的真空管伏米,其寿命可以达到几十年。约17 12AU7有一个放大系数(μ),这是温和相比,它的堂兄12AX7,在100。为目的的NP-100v12 12AU7管将被用于在一个共同的阴极配置,将被放大的输入信号,由约10dB。通常工作的12AU7在板电压超过120伏,但幸运的是它可以运行在较低的电压与体面的结果。

美国译文:12AU7(ECC82)/ IRF510胆石头耳机放大器

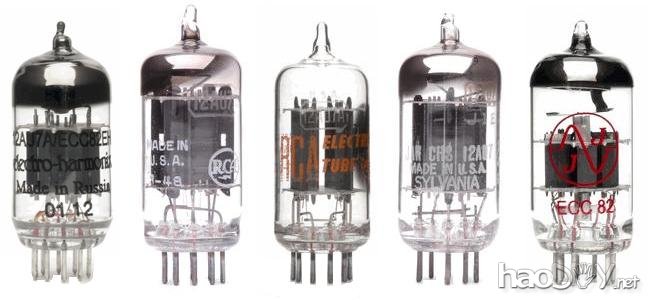

照片1:不同的12AU7(ECC82)真空管/阀门

正如你所看到的负载孤独的下图中,我们将在6伏特的地区。6伏,允许足够的“摇摆”的信号,以达到12伏电压下降到0伏线。由于该放大器是单端的,我们不会使用一个外部负电压,但由于栅漏偏置电压不坐在上面常见的。

美国译文:12AU7(ECC82)/ IRF510胆石头耳机放大器

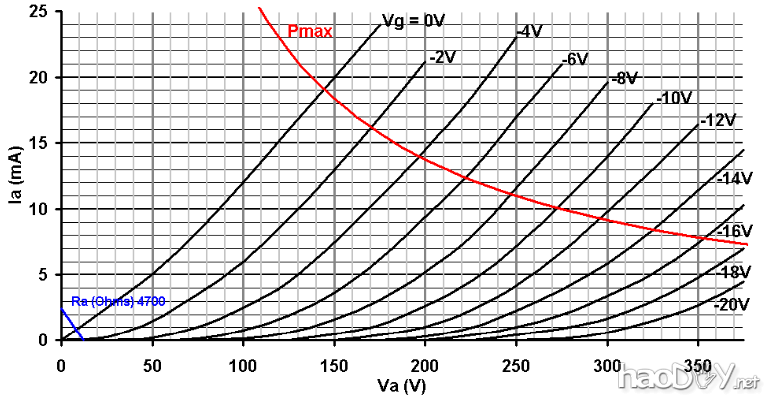

图1:12AU7载重线走势图

管有9个引脚和遵循EIA 9A的引脚输出配置。请记住,针管从底部总是读出图,这个小细节可能会节省你很多返工的未来。

美国译文:12AU7(ECC82)/ IRF510胆石头耳机放大器

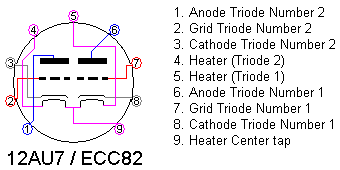

图2:12AU7(ECC82)管引脚图

此管的伟大的事情 - 它基本上是两个管中的一个。其他加的是,可以由6.3或12.6伏AC或DC供电的加热器(长丝)。在低电压安培,最好使用DC加热器,以减少哼声。对于NP-100v12我们将使用一个12伏密封铅酸(SLA)的电池作为电源,(因此v12的)。两灯丝是固定的4〜9日和9日至5日,一个中心抽头的9针。一个可以应用的引脚4和5,或6.3伏到12.6伏针用于公共(负),或6.3伏,可作为通用的引脚4和5引脚9与引脚4和5。


电源:12AU7(ECC82)/ IRF510耳机放大器

其实很简单,简单的电源,12V的铅酸电池。电池的额定电流为1.3安培小时(AH)和放大器总抽奖约400毫安,所以我们可以预期在两次充电之间的几个小时的播放。的电池是一个完美的电压源,因为没有纹波或噪音将被注入到信号与耳机的应用程序,这是非常重要的。

另一种情况是受规管的开关模式电源。我用的佳能K30120 13V 1.8A便携式打印机电源。电压保持恒定,伟大的过滤,最重要的是有一个内置过电流保护。这些电源可以很容易地发现在旧货店,成本是微乎其微的,以建立一个类似的供应。重要的是,电源调节到保持不必要的噪音水平低。


电路:12AU7(ECC82)/ IRF510耳机放大器

该电路包括两个阶段:1。一个共同的阴极管电压放大器级(增益),2。的MOSFET的源极跟随器的电流增益(作为一个恒定电流源LM317稳压)。由于大多数耳机是一个小的电流小于50欧姆是必要的有效运行。

美国译文:12AU7(ECC82)/ IRF510胆石头耳机放大器

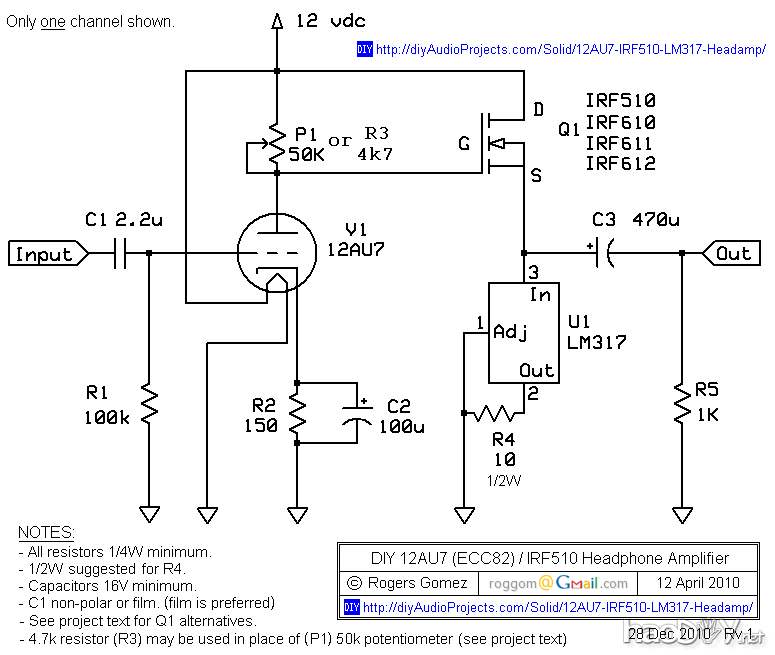

图3:NP-100v12 - 12AU7(ECC82)/的IRF510耳机放大器电路图

甲双极面结型晶体管(BJT)可以用于代替的MOSFET,但MOSFET会更稳定的温度和电流转变。使用时要小心处理的MOSFET作为他们是非常静态的敏感。

信号进入电网通过耦合电容,它离开板(阳极)扩增和180度的相位,然后,直接耦合的MOSFET的栅极,并离开源。然后,该信号被耦合到通过电解电容器的耳机,其阻断从耳机的DC。由于套筒的耳机是很常见的,它完成的电路。

MOSFET偏置到A类的操作,将不断进行约125毫安。LM317稳压被配置作为一个恒定电流源,并调节在给定的配置125毫安。您可以使用在线LM317稳压器计算器,以确定通过调整编程电阻,通过的电流调节器。这是一个10欧姆的1/2W程序用于电阻R4(您可以使用两个1/4W 20欧姆的电阻并联)。请注意,稳压器和MOSFET器件热和辐射热。有一些真正的深入计算热,但知道的MOSFET消散在空气中至少有1.6瓦和LM317 2瓦,在室温下。我测试的原型在一个连续的24小时内,在一个150立方米厘米(约9立方英寸)机箱,有没有热稳定性问题。您可以添加散热片的设备,只需确保,如果您团伙的场效应管一起使用云母及硅树脂垫圈,以防止12V电源传输到散热片。

上面的示意图显示只有一个通道,你将不得不使用不同的引脚上的两个通道的接线管。唯一的布线,这是常见的两个通道之间的12AU7管是加热器。
