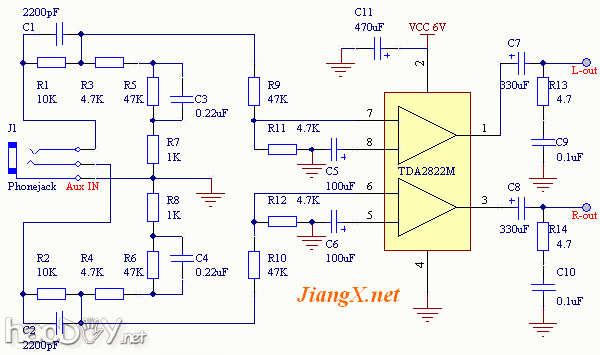

电路原理图（点击放大）

        该电路中，前级采用无源衰减式音调控制电路，后级是用小功放芯片TDA2822M做的功率放大器，以便更强劲地驱动耳机。电路元件除了C5-C8这四个电容使用电解电容外，其它小电容全部使用涤纶电容。按照如上的电路，高低音均提升近10DB。为了增大低音成分的比例，建议大家把R3和R4短路掉，以减小高音提升量，这时从耳机中出来的声音也更加柔和。如果还要增大低音提升量，可以减少C3和C4的取值。

        使用这个超重低音耳机放大器大家必须了解一些问题：

        1、耳机的素质，喜欢听低音的朋友，一定不能只在电路上下功夫，耳机的作用更大，一个好的耳机能将电路产生的音频信号淋漓尽致地发挥，听感也更加自然。而有些耳机本不具备很宽的频率响应，再怎么提升音源的低音成分都听不到很明显的效果，这种耳机不要使用。再者，有些国产耳机在低音增强时明显失真了，此时如果长时间在很强低音的情形下，势必会损伤耳机。

        2、不要过分追求低音效果，毕竟是耳机不是音响，不能采取像重低音放大器那样的分频放大法，电路能有10DB的提升量就足矣。

        3、不要使用大音量，对听力是相当有害的。

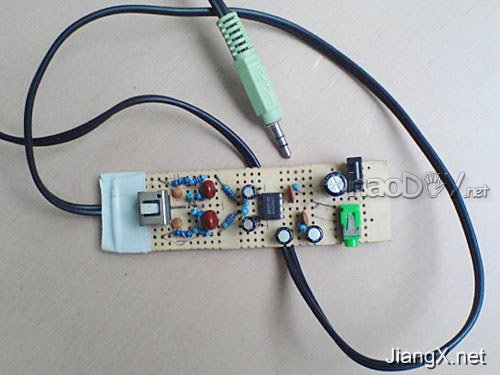

作品实物图：
