我第一台耳放耳机放大器 GRADO歌德RA-1(jrc4556)运放

时间:2012-08-28 10:03来源:未知 作者:admin 点击: 次
奋斗了三天，终于成功做出了我第一台耳机放大器。 这次DIY的原型机是市价3000块的， 美产歌德RA-1耳放。 2007-12-9 16:57 上传 下载附件 (12.05 KB) 电路原理图1 2007-12-9 16:57 上传 下载附件 (50.33 KB) 电路图 RA-1的电路设计非常简洁，核心是一块JRC-455
奋斗了三天，终于成功做出了我第一台耳机放大器。

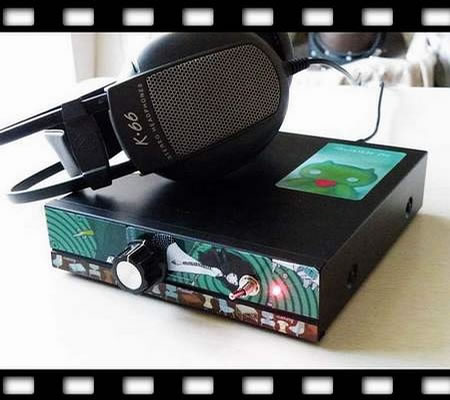

这次DIY的原型机是市价3000块的， 美产歌德RA-1耳放。

我第一台耳放耳机放大器 GRADO歌德RA-1(jrc4556)运放
歌德RA1耳放简单的设计结构

我第一台耳放耳机放大器 GRADO歌德RA-1(jrc4556)运放

我第一台耳放耳机放大器 GRADO歌德RA-1(jrc4556)运放
2007-12-9 16:57 上传
下载附件 (12.05 KB)

电路原理图1
我第一台耳放耳机放大器 GRADO歌德RA-1(jrc4556)运放 电路图

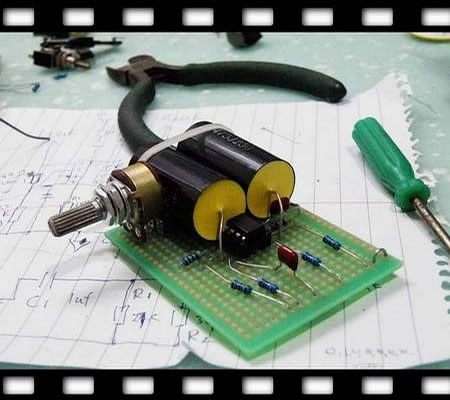

RA-1的电路设计非常简洁，核心是一块JRC-4556, 所以这次都没有刻电路板
直接用洞洞板搭就成了。
我第一台耳放耳机放大器 GRADO歌德RA-1(jrc4556)运放

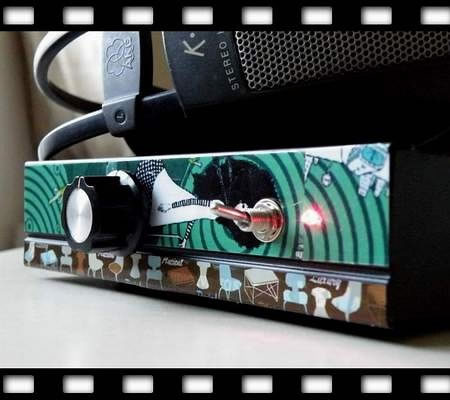

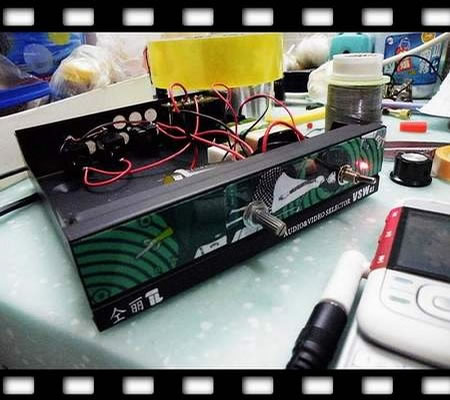

弄了个巨大的外壳，就为了看上去气派，哈哈，外壳上装了Led电源指示灯,
和一个摇头式开关，内部还要放两块9v电池。
我第一台耳放耳机放大器 GRADO歌德RA-1(jrc4556)运放
























最终的测试结果，还是很令人满意的，由于电路设计的非常简洁，
外加使用电池供电，所以本机的噪声非常低，几乎没有，即使将
音量放到最大，也听不到什么噪声。
我第一台耳放耳机放大器 GRADO歌德RA-1(jrc4556)运放
