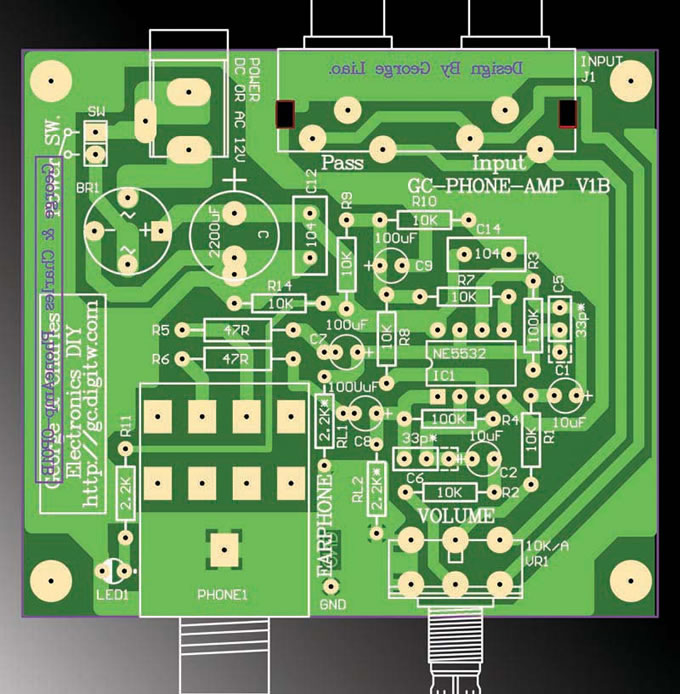

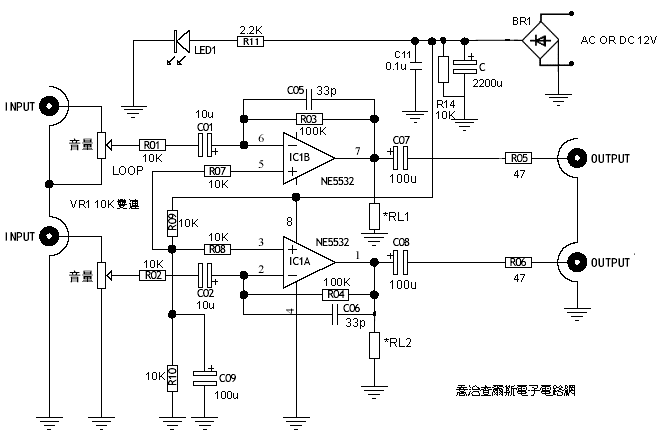

有人會覺得怪, 站長不知在幹嘛? 一個耳擴的電路,翻了又翻,電路都一樣! 這次只是小修改,本來是一些站友們做了一些要求,做了一些變動,比如,可不可以體積小一點? 站長你layout的RCA座找不到? 音控可不可以拿掉?....等等的問題,最後由於有人委託做了這個版本,為了方便大家利用,也把它記錄了下來,改過的電路圖如下:![]() 電路跟以前的一樣, 做了一些修改,拿掉音控調整的電路,前面的高音jumper也拿掉了,但回授電容改成33p把聲音又提高了一些,輸出電容從原來的47uF改成了100uF,使輸出更飽滿一點。 LAYOUT後的零件配置圖如下: ![]() 板子明顯的小很多,把3.5mm的耳機座給拿掉了,只留6.1mm的耳機座,且目前使用的RCA座為4個RCA頭的雙層座應好買多了,電路版上多留了兩個打上星號的電阻位置(RL1,RL2),可以不上零件,目的是讓想玩OP提高負載電流的人賞試改變OP的靜能電流用的,目前版子上打的是2.2K,大家可可自己試試1K~5K之間變化,看能不能在你使用的OP下找到好聽的點! SW的位置我目前只使用JUMPER來短路,代替開關,你也可以接出來焊在開關上。 電源使用12~18的DC或AC電源(Adapter)都可以,使用AC時把那2200uF的電容容量改大一點, 如4700uF/25V。注意不要使用Switching的電源供應器(適配器),因為容易把它震盪的頻率串進音源中,就會聽到高頻干擾了。 電路板底片圖可在這裡下載:PA5532A2-BL.pdf

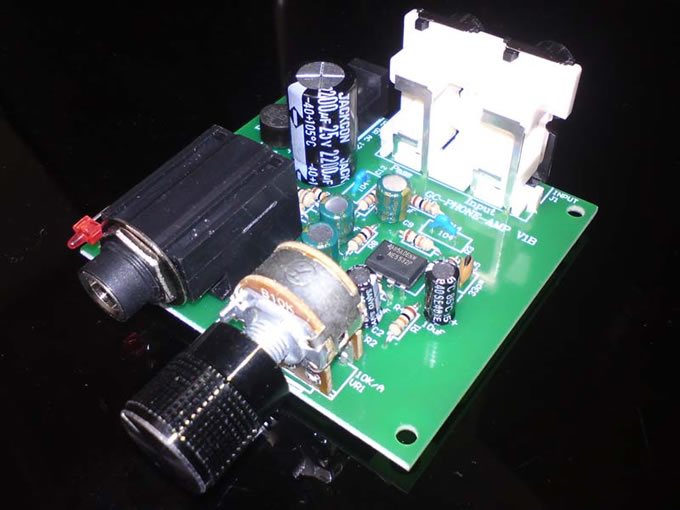

以下是完成後的照片: ![]() (责任编辑:admin) |
