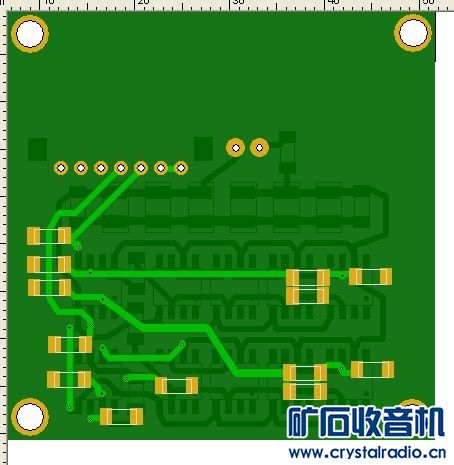

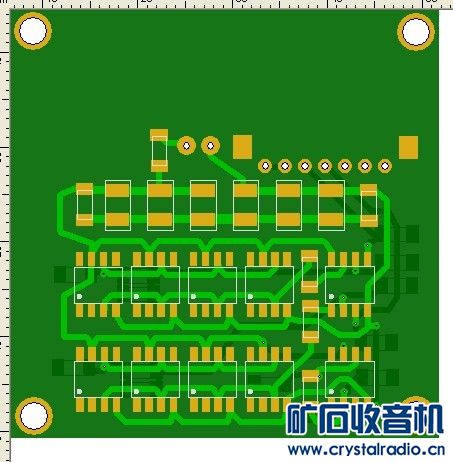

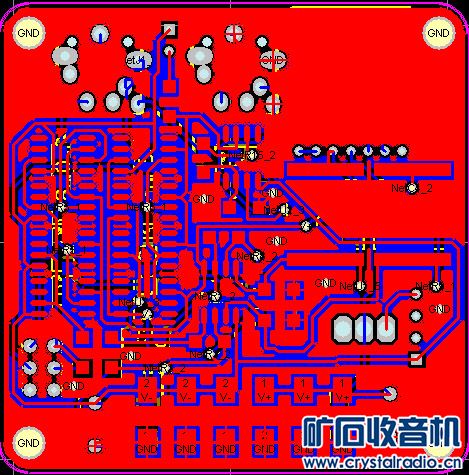

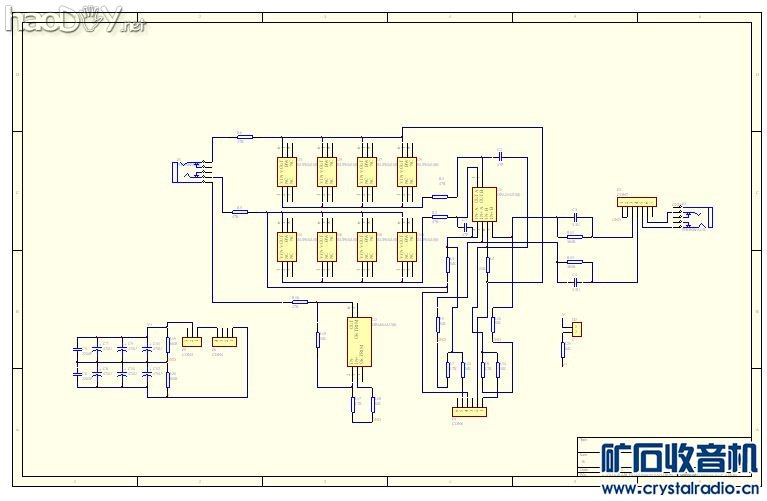

做了很长时间洞洞板，决定自己开板设计台耳放，但是因为自己还不会protel99，所以PCB基本是边学边做，用了10天时间学习基本操作，20天搞定了双面板全贴片的pcb，最难的是那些该死的封装要自己搞。 耳放电路结构是op+buf三通道，四倍扩流可以满足所有低阻耳塞了，实际可以看耳机增减buf，如果是大电流op也可取消buf。电路设置了增益切换开关，此外也可以选择无电容信号直通模式，只需把两颗WIMA电容取消，背面小电容换成电阻即可。整个电路板加元件厚度仅为8mm，电位器和电源开关垂直于PCB安装，符合人体工程学原理，音量旋钮从侧面可以当滚轮使用，手感非常好。 地通道调整了很长时间，最后用了一颗大电流单运放。运放虽然没有自激，47p电容经反复斟酌还是做调音手段加上了，听感不错，高频不刺耳，人声不肥不瘦，鼓点有力，一些细节用我原来的耳放都没有发现，至于测试，示波器我这没有只能凭耳朵和经验了。 先上个前期用layout软件画的概念图，进行了2次布局优化，电路板尺寸差不多5cm*5cm，下面还得用protel重新画成pcb格式才能送去开板 一次layout   优化后  protel99画的原理图和正面pcb图   加工好的PCB，1.2mm厚，双面70u铺铜加沉金 |
