歌德RA1(4556运放)耳放 PCB图

时间:2012-09-07 10:25来源:未知 作者:admin 点击: 次
这款原厂设计的耳放售价在3000元人民币左右，而由于电路简单至极点成为众多音频DIY发烧友仿造的对象。下图是歌德RA1耳放的内部结构图，我们可以从中一窥其讨巧的设计思路。 歌德RA1耳放简单的设计结构 在线路板部分，我们看到它仅使用了6个电阻和4个电容和1个
这款原厂设计的耳放售价在3000元人民币左右，而由于电路简单至极点成为众多音频DIY发烧友仿造的对象。下图是歌德RA1耳放的内部结构图，我们可以从中一窥其“讨巧”的设计思路。

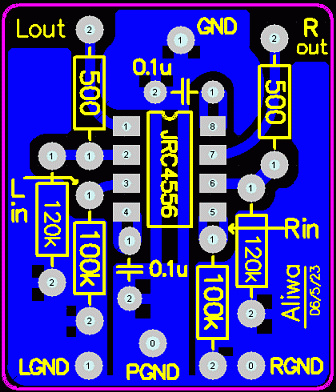

歌德RA1(4556运放)耳放 PCB图
歌德RA1耳放简单的设计结构

　　在线路板部分，我们看到它仅使用了6个电阻和4个电容和1个运放芯片。原厂RA1天生优势，一方面是因为采用直流供电，另一方面则是电路设计极其简单，因此根本找不到背景底噪方面的问题。也正是因为这些原因，RA1的输入耦合电容便决定了它音色以及音质上的特色和特质，也因此我们才能看到一些DIY发烧友更换不同的输入耦合电容来实现并得到自己想要的声音。

歌德RA1(4556运放)耳放 PCB图

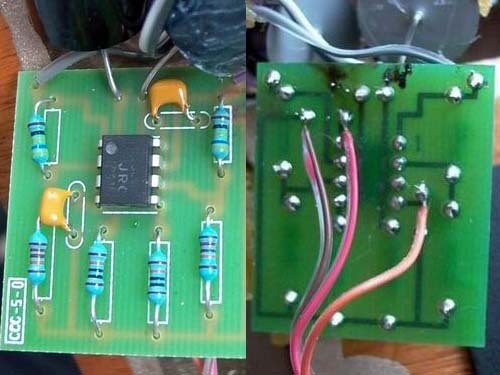

歌德RA1耳放电路板细节



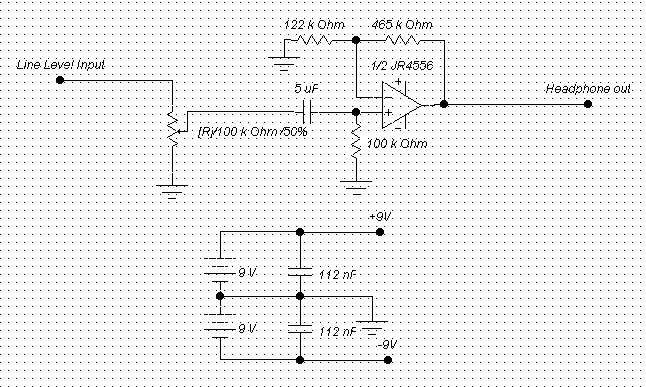

歌德RA1(4556运放)耳放 PCB图





歌德RA1(4556运放)耳放 PCB图
