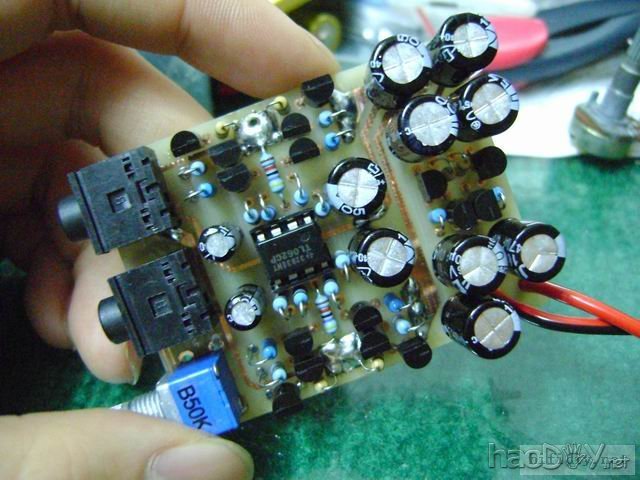

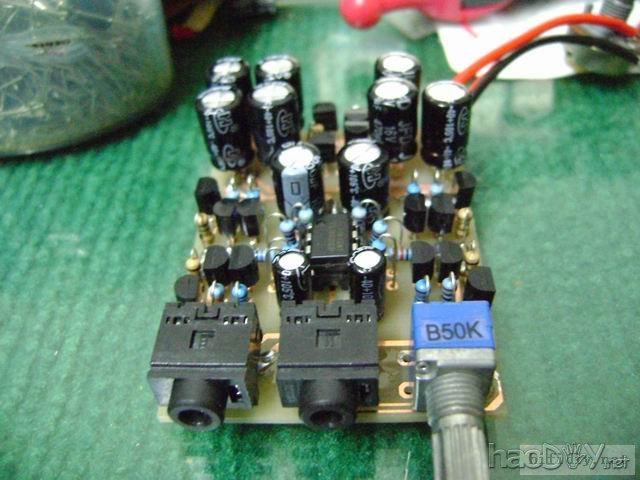

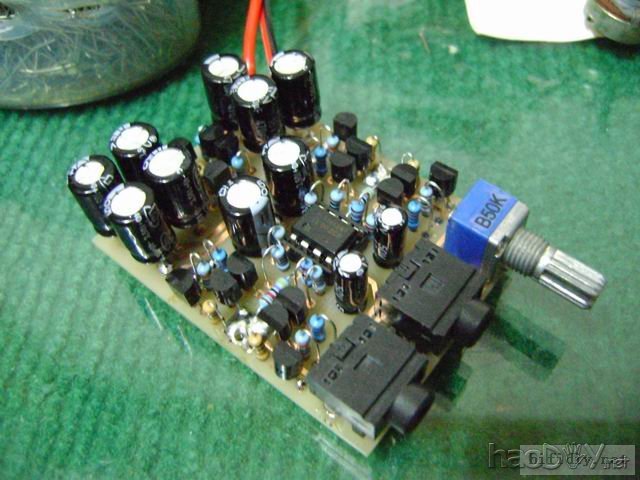

这个耳房做了2个小时 PCB面积大约4*6CM 双面板 没有金属化过孔 就意味着有的地方 要正反面的焊 做完之后 我完全变态了 上图 ![做完这个耳放 我变态了 - - [密集恐惧症患者慎入]](/uploads/allimg/120923/12503B040-1.jpg) ![做完这个耳放 我变态了 - - [密集恐惧症患者慎入]](/uploads/allimg/120923/12503C519-2.jpg)

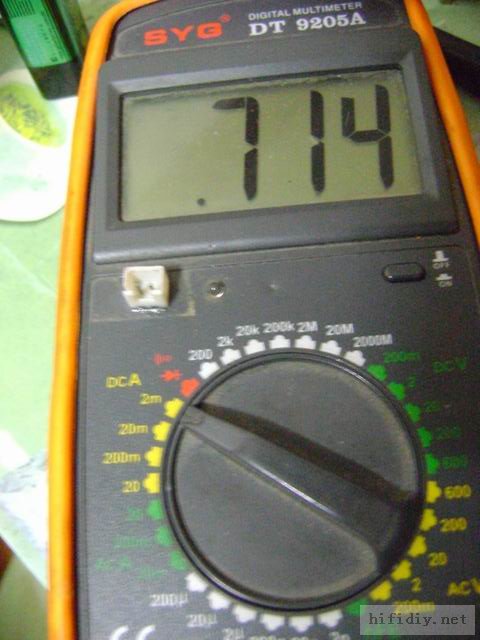

![做完这个耳放 我变态了 - - [密集恐惧症患者慎入]](/uploads/allimg/120923/12503A504-4.jpg) 上电 电源电流更是变态 0.7MA （9V供电 预料之内） ![做完这个耳放 我变态了 - - [密集恐惧症患者慎入]](/uploads/allimg/120923/12503A625-6.jpg) 当初设计随身耳放 就本着低碳的原则 设计时候 是打算把静态耗电控制到1MA以内的 而且单9V供电 32欧可输出80MW 由于现在情绪不太稳定 还没有进行接下来的测试 - - 随后我会补上 白噪音已经找到根源了 - - 原来产自运放 我晕 - - 看来要换低噪声 运放才可以 悲剧了 1楼那个密集恐惧症而放 最初设计使用单9V 运放用TL062 静态电源电流0.7MA 主要归功于TL062的低耗电 TL062应该只有0.1几MA 资料上给的200UA 于是我再运放的基础上加了扩流 这种结构给运放的负担很小 而且本身耗电也很少 但是实际测试时候 发现输出有轻微白噪音 当初以为设计有问题 之后换了5532 噪音马上消失 我晕 电路主要给9V电池用作随身而放 所以比较追求低碳 不算芯片9V下管子耗电应该也只有0.5MA 换其他IC也相对比较方便 而且可以不用考虑运放输出短路电流的问题 只有个信号就能工作了 首先 我这个是双电源电路 - - 后面用虚地分压了 而且 我新设计了这个电路的单电源版本 信号工作状态是在一半电源电压上下浮动的 信号地与电源地之间差一半电源电压 最后 你说的零开启电压高 应该是运放的输入典雅范围吧 的确5532只有在中间一段电压可以输入 不像324那样单电源供电 低于地0.3V都能用 我晕 - - 但是我的电路并没有以单电源地为基准输入信号 - - 如果真是布线问题 那就不应该是白噪声了 我现在真是对TI的运放彻底失望了 TI的5532效果也不理想 曾经用过ST的072 效果很好 而这次的062让我很不爽 我已开始也是以为布线问题 把电路从头到尾检查了一遍 一开始以为是扩流电路问题 于是用管子搭了缓冲器 串电容直接接耳机 没发现交流声 又把虚地也检查了一遍 把电路板上的零件都拆下来 在地上也没发现噪音 最后我又装了一个 换了运放居然安静了 为了证实我的想法 我试过用062做成标准比例放大电路直推耳机 还是一样有白噪音 - - 也可能我的IC 是假的 = = 电路图我打算设计完善之后在放出来 现在只发图给大家看看 我现在用062 有噪声阿有噪声 还是标准的白噪声 虽然不大但还是能发现 非常不爽 同样的电路换353 532 4558 都没有噪声 安静的根没有一样 哎 062我喜欢是因为功耗低啊 0.2MA不到 今天又测试了一下 白噪音并不是很严重 刚刚能听到的级别 如果不跟关机进行对比是很难发现的 但是同样的电路换成5532 或者4558 就非常安静 跟没开一样 (责任编辑：admin) |
