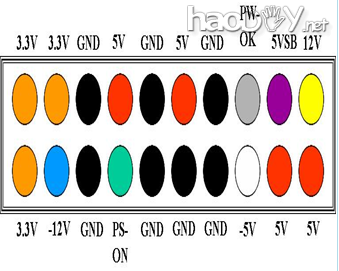

声明：本人的ATX改造是在 豬蹄煮不濫 同学的指导下完成，由于本人是小白电路图几乎都看不懂，所以文章中如果有问题的话请加大家指出不要攻击。写这个的目的是给哪些和我一样小白的同学，看不懂电路图的同学能够进行改造！【注意这里是参考，请仔细分析你电源的电路，因为每一个电源都不一样，这里只是写出我改造的实际方法】 警告：改造ATX电源有触电的危险，请大家注意好安全！切记切记！ 本文为逐步更新，没办法写的速度就是慢，另外还得处理图片大家耐心看吧！ 文章正式开始： 改造ATX的第一步就是找到一个电源，当然这个电源必须是好的！山寨的无所谓，建议不要用太好的，因为太好的电源电路复杂而且和普通的电源结构有可能不一样！ 第一步：首先大家要先测试一下电源，将ATX电源接电，然后短接绿线和黑线（黑线很多任意一根就可以），这时你会发现电源风扇开始工作了，这就代表ATX电源已经开始工作，各个输出已经有电压了！然后我们用万用表测量一下各个输出的电压！【对于电源黑色线都代表对地，也就是万用表黑线接的位置】，下图是ATX各个引脚的作用电压和颜色！如果确定各个输出都正常我们就可以开始拆开电源看看内部了！

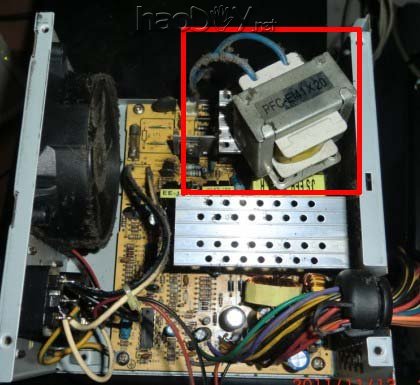

第二步：我们打开电源后会看到电路板，一般的电源还会看到PFC，什么是PFC呢？其实他就像一个变压器一样两根线接在板子上，有很多电源必须接上PFC才可以启动，当然有一些山寨电源PFC是假的，不接也能启动！下面的图是PFC的样子，大家可以看看注意一下，如果你在拔掉PFC接线的时候注意一下接线头的位置，还原回去的时候按照原来位置还原！

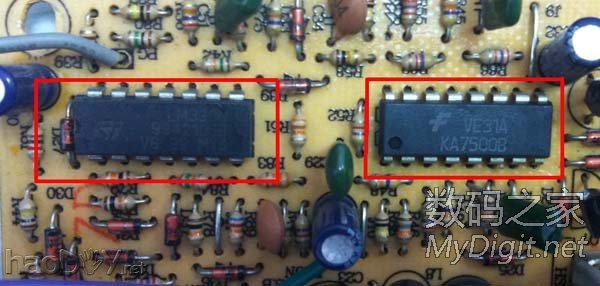

接下来我们看一下主板上的芯片，一般主板有俩个芯片，一个是TL494(或者是7500B，这两个是一样的)，另外一个是LM339，如果你发现板子上有这两个芯片哪么恭喜你，你可以继续改造了，如果你没有这两个或者没有其中的一个，哪么抱歉你还是还原你的电源吧！因为我就改造过这种ATX，如果你没有LM339其实也可以改造，至少能改成0-15v的！下面图片是这两个芯片，我的是7500B!

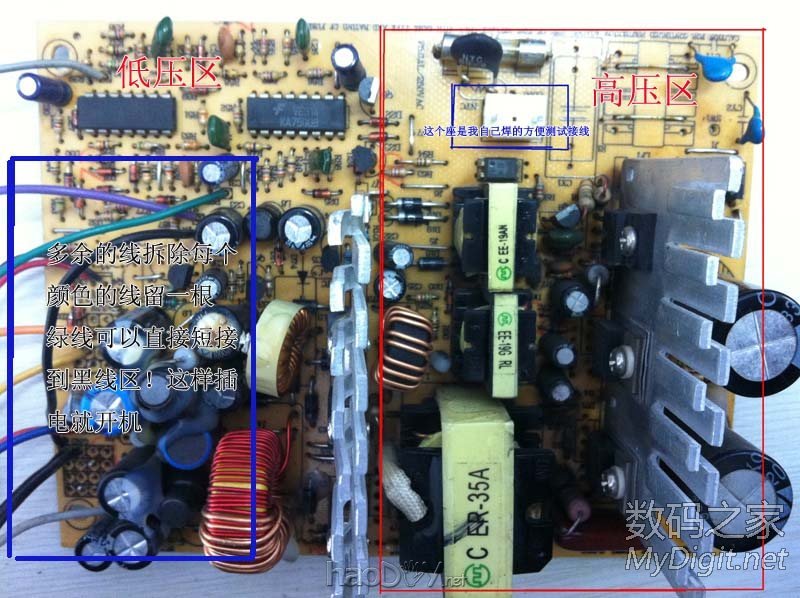

接下来我们要做的就是将板子拿出来，准备拆线（每样颜色的线留出来一根，这样方便找各个电压区域，都拆也行前提你要能自己找到各个电压区域），这里需要注意板子上的高压区，高压区的电压可是300v的或者更高，千万注意安全！另外不要以为断电就能乱摸板子，高压区断电10秒钟内电容还有余电，这时也能电人的，我就被电过！下图是板子拿出来的全貌，一般有俩个超级大个的电容那部分为高压区，中间间隔散热片！记住背面也别乱摸！！！
第三步：这里要进行的可能对小白们有点难度了，对于懂点路的高手其实不算什么，但是对于我们这种小白难啊！我就说一下我学习的过程，这其中有很多不明白的，我只能一点点说了！ 千万注意的是不要乱拆件，因为我们都是小白，拆除了不一定能还原回去，能看懂电路图的推荐去看猪蹄大大的贴子，看不懂的就跟着我做吧！
首先小白首先要知道看懂电路板的走线，走线是看正面和背面的！然后手边准备一张纸和一支笔，我们边看走线边画出来！当然万用表调整到电阻档位随时备用！因为有的时候我们看后面的线路不知道是不是一条线的，我们可以用电阻档测试一下！
现在我们开始准备分析，首先我们要分析12V输出，也就是那根黄线，我们改好的ATX都是从黄线这里取输出的！

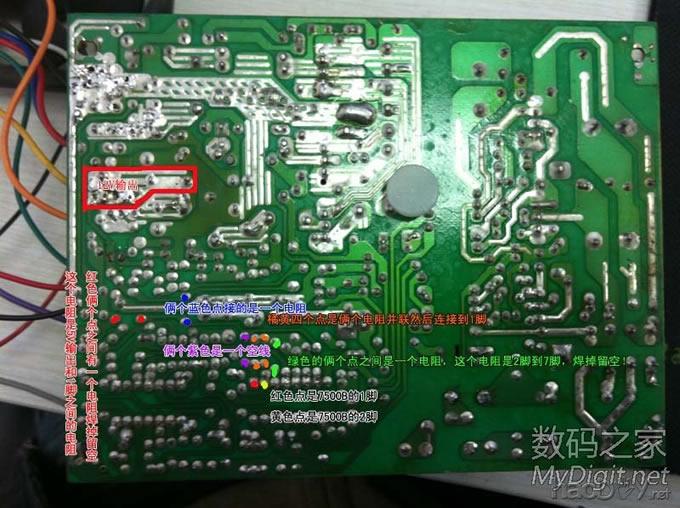

我们首先从12v输出区域开始找，看到有焊点就翻过来看看是不是电阻，如果是就跟着走，然后每找到一个焊点就用笔画一下，不管是用符号还是文字，反正你把这个走向画下来就行！找到电阻然后继续跟着走，一般你跟来跟去就会跟到7500B的一脚，如果你发现从12v输出到7500B的1脚的线路中间不止一个电阻你也不用害怕，无论几个到最后你只要把他们替换成1个24k的精密电阻（5环的蓝色的）就行（实际上结果就是12v输出到7500B的1脚只要一个24k的精密电阻就可以了）。
然后我们从5v输出寻找，有一个电阻和7500B的1脚相连接，把他焊掉留空！
当你找到1脚的时候，一般会发现还有俩个或者一个电阻从1脚出来，然后连接到7500B的7脚上（我的是连接到7脚上了，其实也就是接地）！如果发现有1脚接出的电阻连接到7脚上，哪么你不用管几个都焊下来，然后替换上去1个12k的精密电阻（5环蓝色的）
上面的如果顺利，我们接下来找7500B的2脚，7500B的2脚应该有一个电阻也接到7500B的7脚！我们将这个电阻焊下来！这个电阻的位置留空！

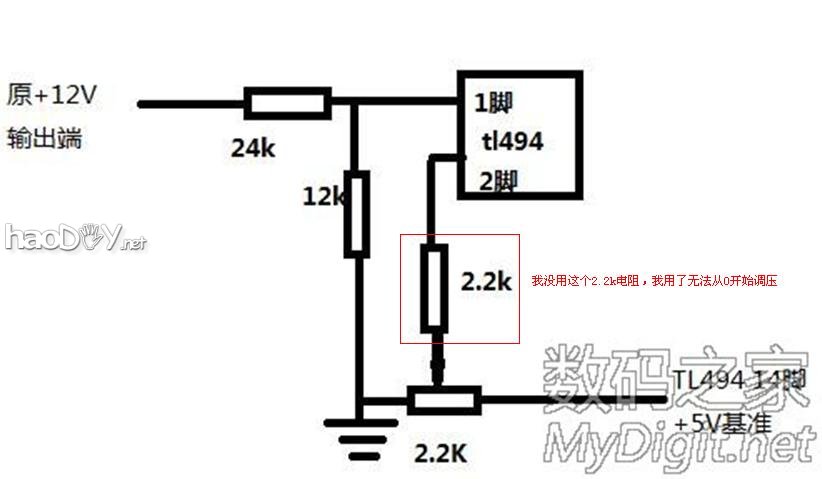

第四步：现在我们需要一个10K的精密电位器，其实就是多圈绕线电阻！如果实在没有找个普通的10k电位器也行，就是调压不太精确！我最开始用的是从收音机上拆下来的音量开关，勉强也能用！ 电位器一般有三个接头，首先要找到中位脚，一般普通电位器中间的脚是中位脚，精密电位器是最底部的脚是中位脚。然后将中位脚引线接到7500B的2脚上，然后另外两个接头分别接到7500B的7脚和7500B的14脚！ 改造后的原理图

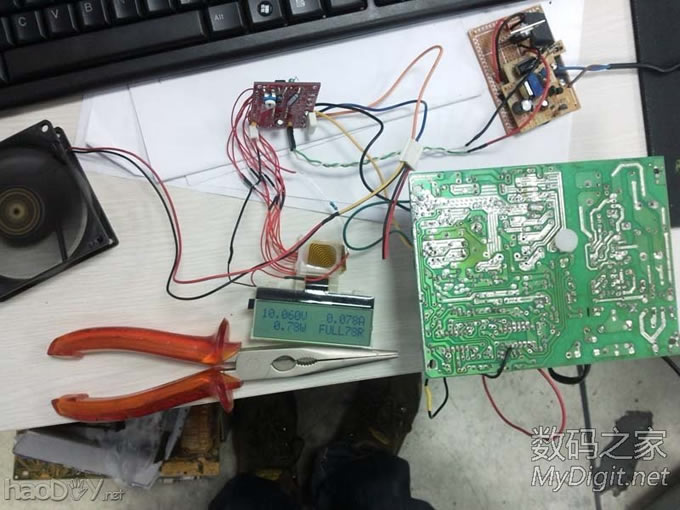

到现在为止其实改造0-15v已经完成了，这是我改造的过程大家看着好像很简单吧！但是我为了搞明白这些我用了好几天时间！ 第四步：开始测试，接上负载（我用的就是电源的风扇），然后并上万用表测电压，测试电压！如果你的电路和我的差不多应该没问题，但是如果差很多哪么就祈祷吧！我这里只是说我的过程，并没有说一定要按着我的做，给各个小白一个参考！ 其实不用怕，因为电源的过压保护还在，如果电压超过15v的话，过压保护就启动了，这时候输出就没有电压了！重新插电就可以！ 但是强烈建议大家弄明白原理！ 第五步：如果万用表测试调压正常，哪么我们就可以接表头了！我的表头是用的集成的，包含电压，电流，功率，内阻，液晶显示！fish大大的产品，感觉很不错！这里要说一句，表头需要独立电源供电，不能用改造的atx输出供电，否则表头就要报销了！我是用一个gab sp充电器做得表头电源（大家不用管原理，只要你记住，表头，风扇都要单独供电就行，不能使用改造电源的输出） 我这个表头接的就很简单了，atx的输出接入表头，然后表头上正常接出输出就行！ 给大家看看效果吧，我电源外壳没接呢！
