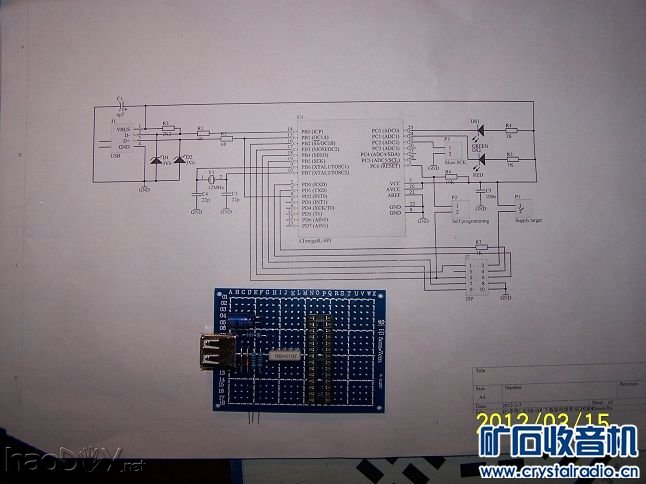

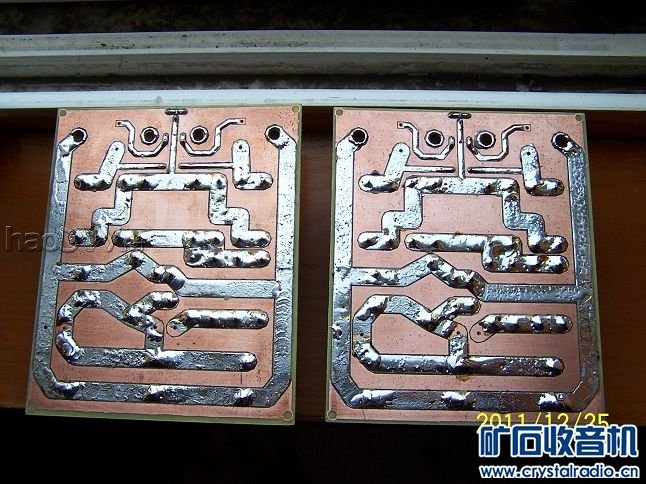

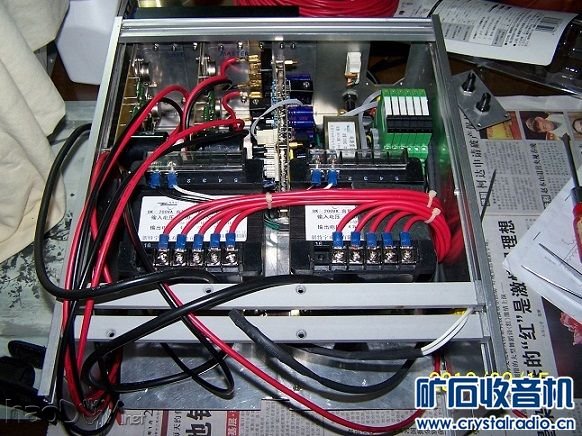

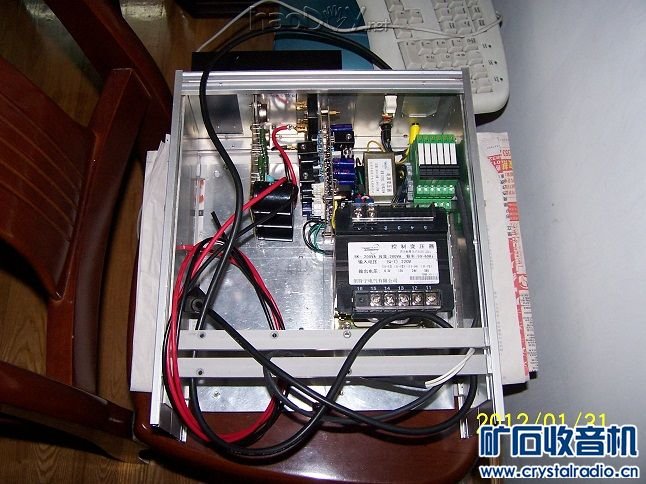

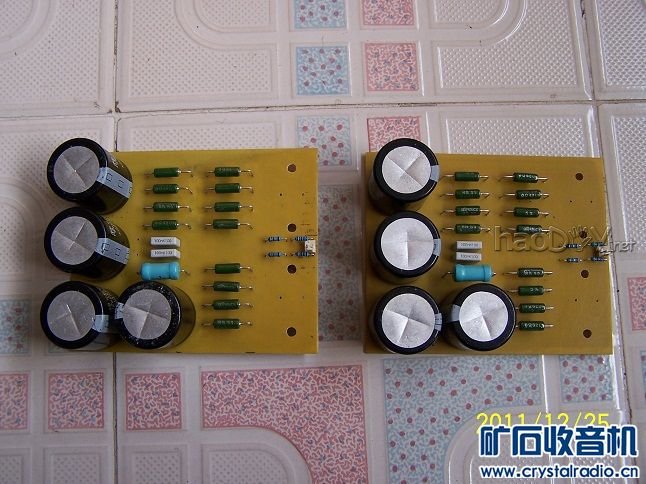

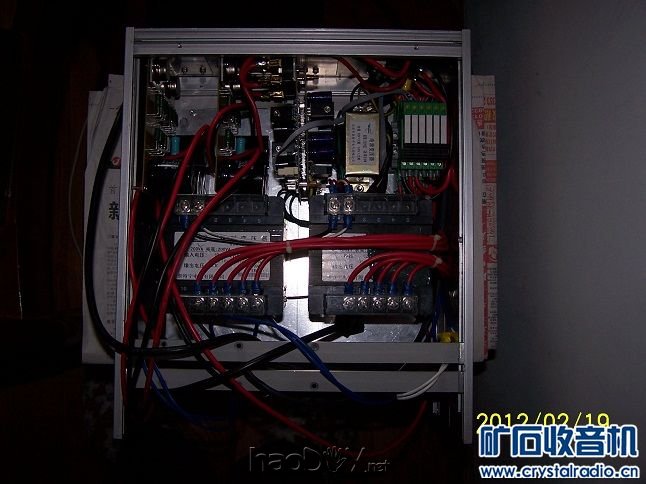

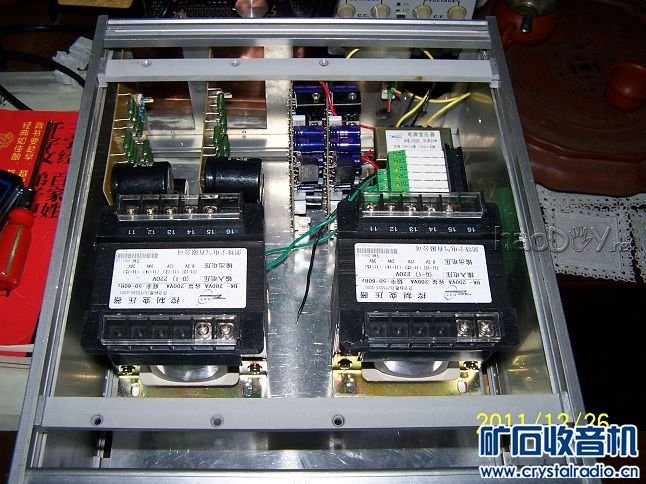

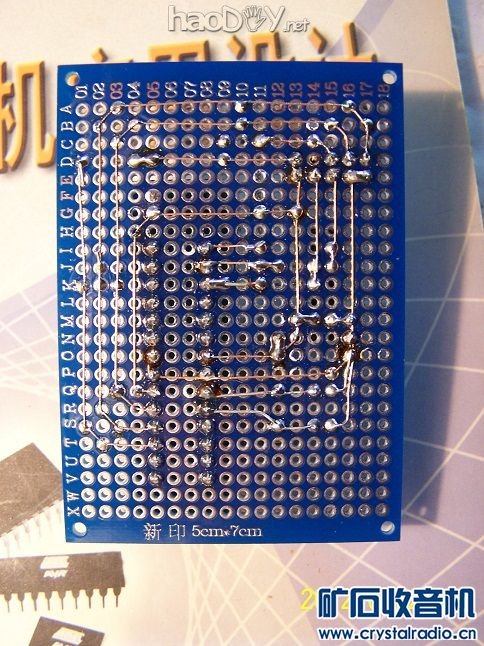

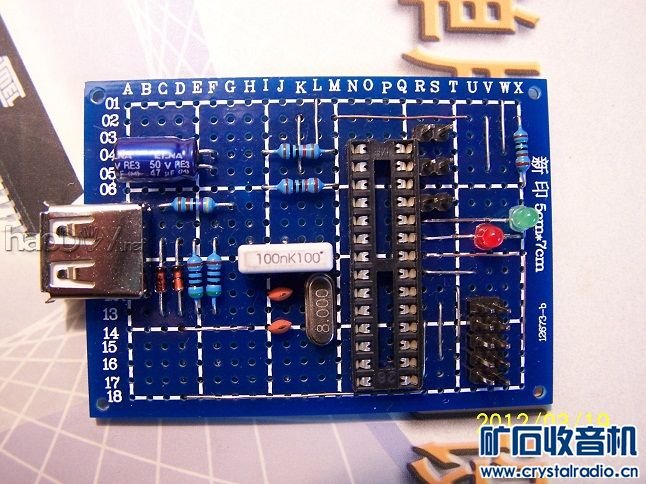

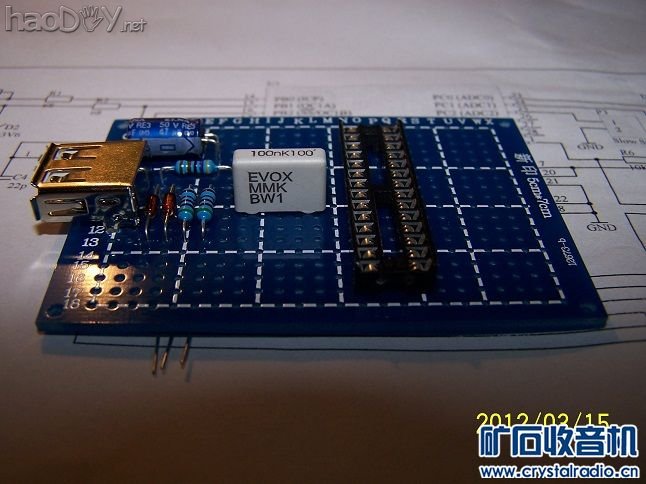

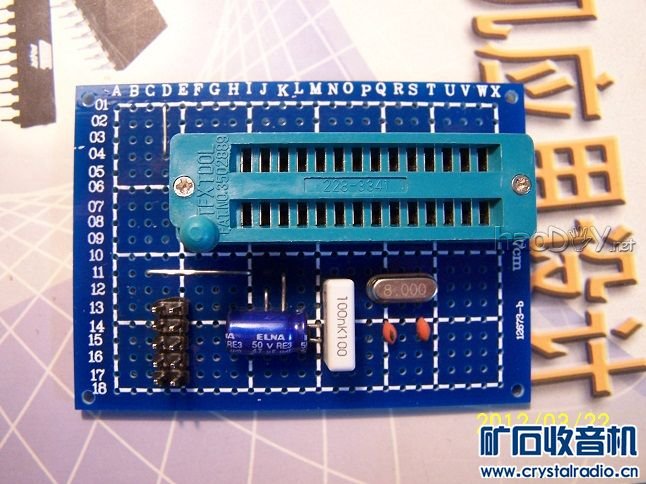

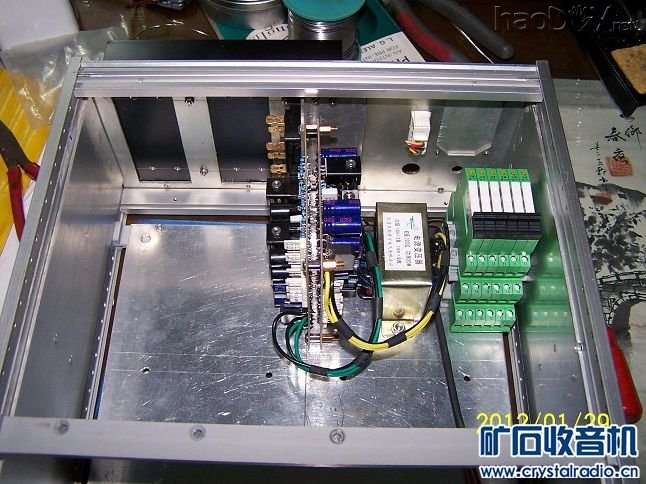

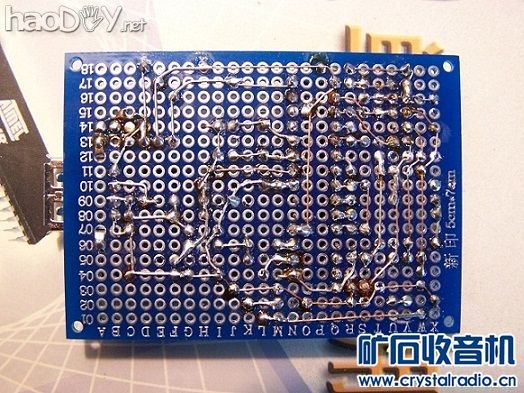

年过完了,又开工了。前两天安装调整管电路板时自己DIY的电烙铁罢工了,经检查是发热芯的热电偶坏了。在淘宝买了3个新的,换上,呵呵又恢复青春了。经过这段时间的努力硬件回路已制作的差不多了。控制电源调试好了。今天调试继电器回路时发现一块板的-15V虚焊,还好有地方跳根线解决了,不然拆了重新搞过要累死人的。看来分步骤调试是很有必要的。 功率调整管和滤波电路板 ![]() 焊接面 ![]() 机箱内电气元件大致布局 ![]() 安装控制变压器和控制电源板,继电器 ![]() 安装功率三极管和电路板 ![]() 安装变压器200VA ![]() 完成箱体内后半部分 ![]() USB ISP下载器终于成功了。前期失败的原因是:1、没有彻底搞懂原理图的情况下,采用与原理图不符的元器件。换了3.6V稳压二极管后,计算机就识别出USB设备了。2、编写熔丝时,将打钩项误认为选‘1’(其实是选‘0’)。又报废了1块芯片。3、ATMEGA8固件、WINDOWS驱动、PROGISP要采用最新版的才配套。 电路图 ![]() 这张照片感觉光线很好 ![]() ![]() ![]() ![]() ![]() |
