CD机DIY,设计制作全程(CDPro2M机芯)

时间:2013-02-10 13:42来源:www.tubebbs.com 作者:wuy 点击:
这个制作前几天发在牛哥土炮,现整理一下转过来,如果胆艺轩有 朋友 对此有兴趣,不妨来一起探讨 这台CD是在设计 2A3 推挽 功放 的同时,作为与之搭配的音源来筹划的。 最早是想 DIY 硬盘播放器,但最终还是选择了CDP?这二者都没有很高的技术门槛,完全可以
这个制作前几天发在牛哥土炮,现整理一下转过来,如果胆艺轩有朋友对此有兴趣,不妨来一起探讨

这台CD是在设计2A3推挽功放的同时,作为与之搭配的音源来筹划的。
最早是想DIY硬盘播放器,但最终还是选择了CDP?这二者都没有很高的技术门槛,完全可以全部自行设计制作而无需依靠成品套件。不过我认为,DIY投入的精力、经济成本会比商品生产高很多,既然做就得弄个像样子的经典作品出来。这样,硬盘播放器作为“高级MP3”就落选了。

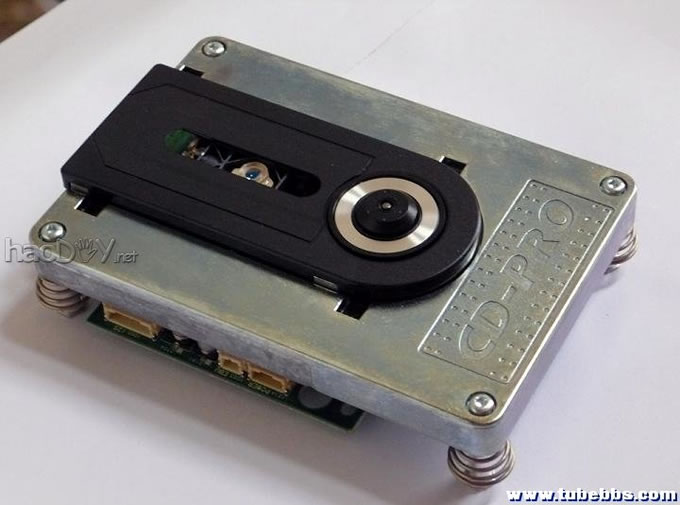

这个是本次DIY选用的CDPro2M机芯组件(现在的版本是CDPro2LF)
CD机DIY,设计制作全程(CDPro2M机芯)

CDPro2M 性价比不高,但选用它可以提升DIY成品的品位,提高制作成功率及减少工程难度。我们很容易从网络上得到控制程序的源代码,也使得个人制作更为便捷



一.        规划
除了机芯和元器件需要购买,其他凡能DIY的一律自己动手。先草拟一下DIY一台CDP需要做些啥:

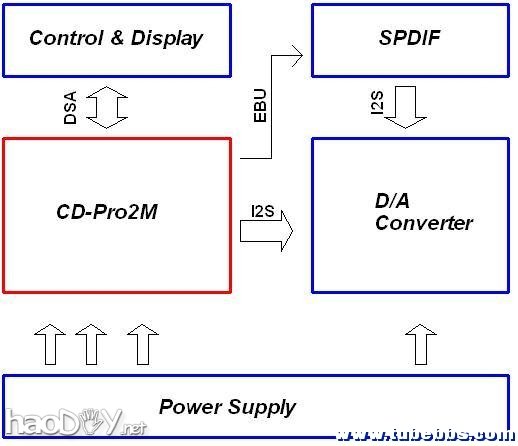

1. 电子部分框图如下,这些组合起来就是一台CDP基本的完整功能了
CD机DIY,设计制作全程(CDPro2M机芯)
上图红色框为CDPro2M模组,已包含了读取机构和伺服部分(这可不是业余做得好的),而我们要制作的就是各蓝色框的部分,包括电源、DAC、控制、显示及数字信号的输入输出。

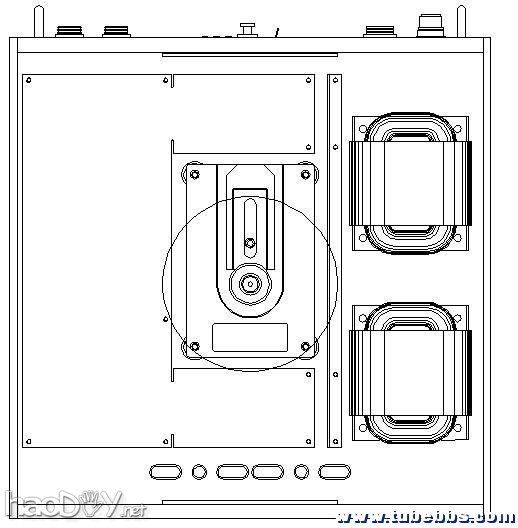

2.整机结构规划:
CD机DIY,设计制作全程(CDPro2M机芯)
