装上PCM1704子板局部图：

接下来，在PCB调试之前，还需要做一些周边工作。有些器件制作过程在牛哥土炮分类发贴说明。在胆艺轩这里，为了帖子的完整性，全部整合到一起来

计划采用两只50W的R牛，分别供应数字和模拟部分。显然不指望去找规范点的变压器厂，没谁会理睬每个规格各一台的订单。所以这牛还得自己造——确切说是改造。

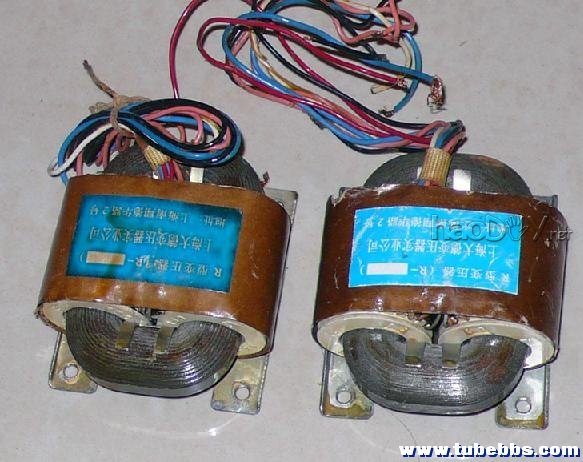

如图是买回来的垃圾牛，经加载测试，不叫唤不颤抖不发热，身板基本硬朗属可雕之材，比很多网店卖的For AUDIO要实在多了，只是电压不合适且品相破旧。

有了前面做2A3PP的绕牛实践，改造起这2个小东西来还是比较轻松
重绕次级改造后的R牛，模拟牛AC 15V+15V（整流稳压后±15V），数字牛AC 7.5V+10V（整流稳压后分别为5V和9V）。绕制、引线、浸漆等工艺处理和外观上稍用点心，看起来就脱胎换骨了。

继续：碟镇的制作

CDPRO2原配的碟镇刚拿到手就想扔了，后来还真就扔了，只留下磁铁用来做新的。

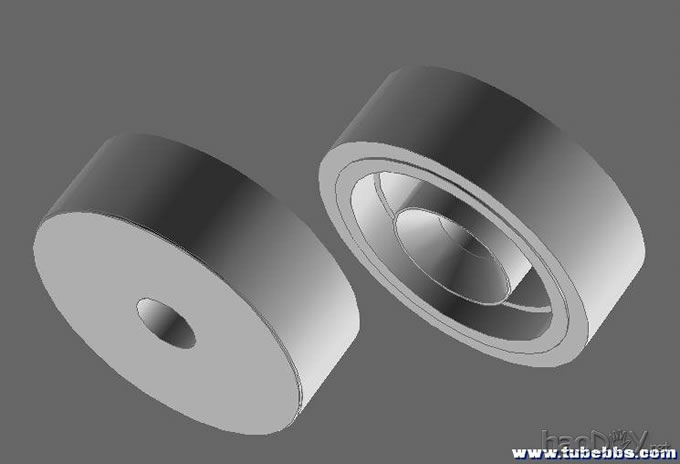

设计效果图：嵌入原磁铁就成为新的碟镇

这里要说一下： (责任编辑：admin)
