暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

时间:2017-06-09 21:20来源:数码之家 作者:qingf2008 点击:
陆陆续续买了不少车机,总想好好的改几台,但时间有限。这次拿一台老早入手的异形面板的老款凯越CD机试手,看看改造的思路是否对,为以后的车机改造积累经验。本次改造的重点在异形面板的修饰和车机外壳的改制,电路改造不是重点,功能开发也不是重点。上图了
陆陆续续买了不少车机,总想好好的改几台,但时间有限。这次拿一台老早入手的异形面板的老款凯越CD机试手,看看改造的思路是否对,为以后的车机改造积累经验。
本次改造的重点在异形面板的修饰和车机外壳的改制,电路改造不是重点,功能开发也不是重点。


上图了,图片说明在图片下方。

暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

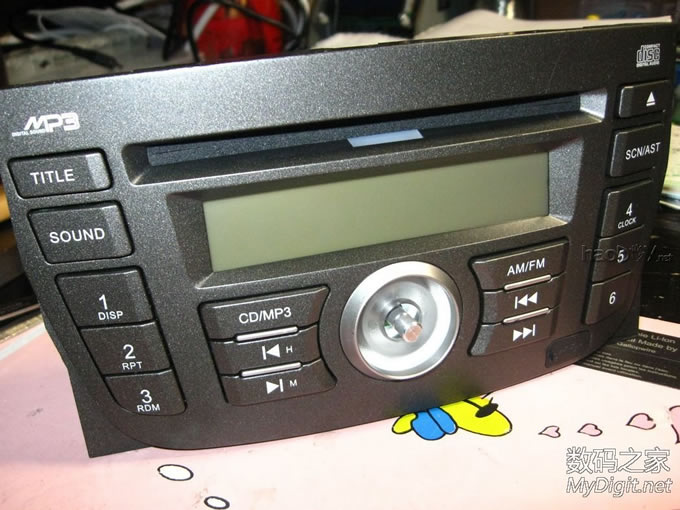

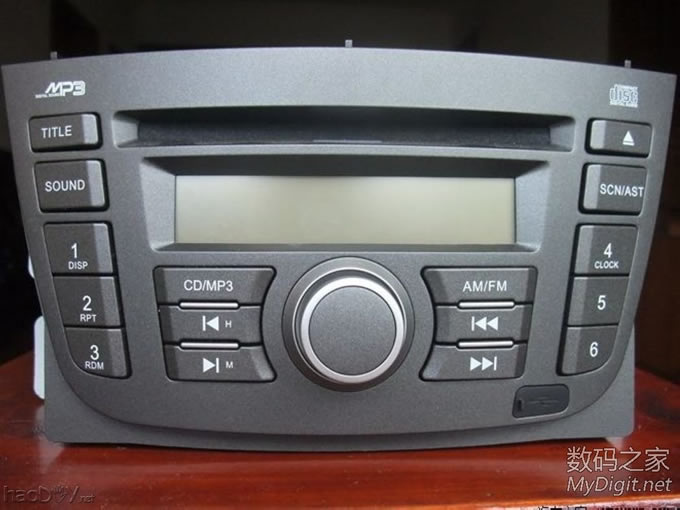

这就是老凯越CD机,新版的已经在面板上设计了AUX输入但取消了USB,USB和AUX哪个更实用,仁者见仁,如果两者都有就更好了。第一张图就糊了,老恶心了。咋整?借几张网上的图吧,如涉及到版权问题,请原作者提醒,我立马删图。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

这张图就是借汽车之家的。虽然是异形面板,但还说得过去,较为好改。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

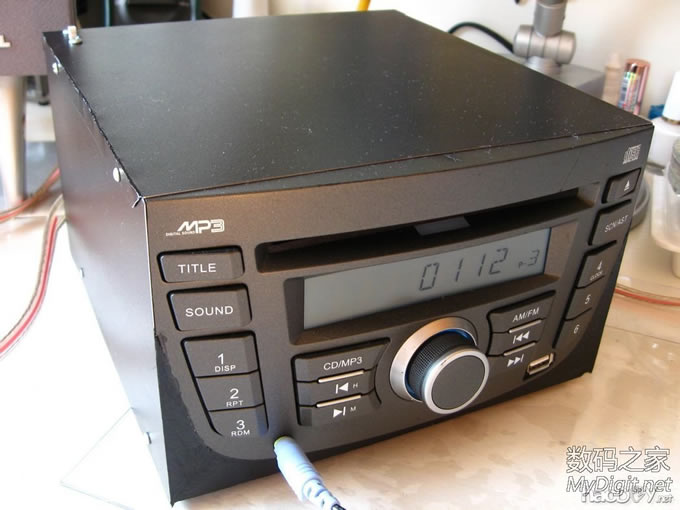

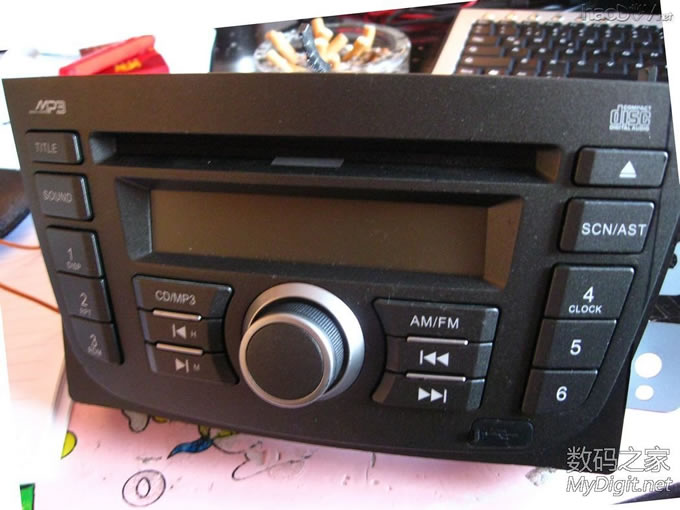

先来一张改造后的成品图,算是剧透吧
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

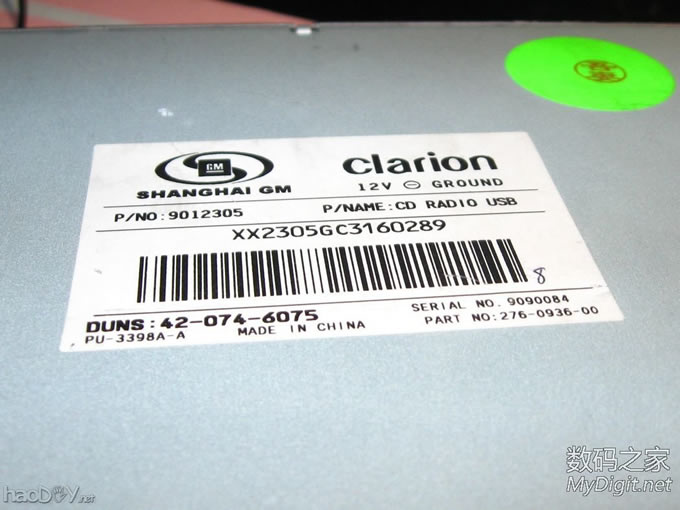

之所以选择这款先来,歌乐机芯也是重要因素,但是,这款哥乐芯也是简配版了。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

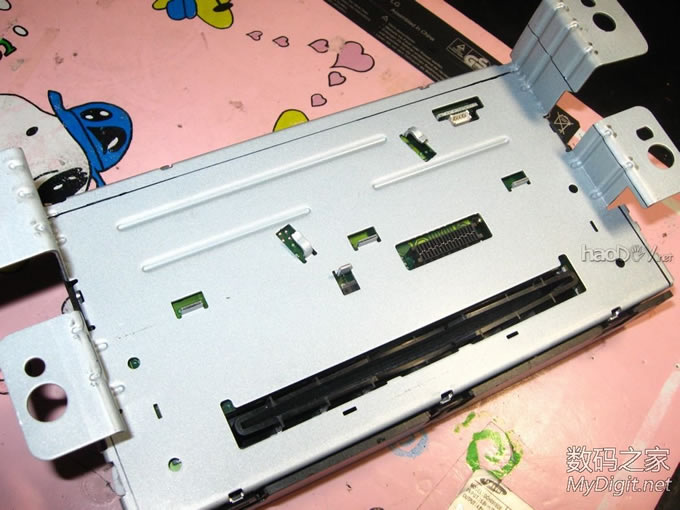

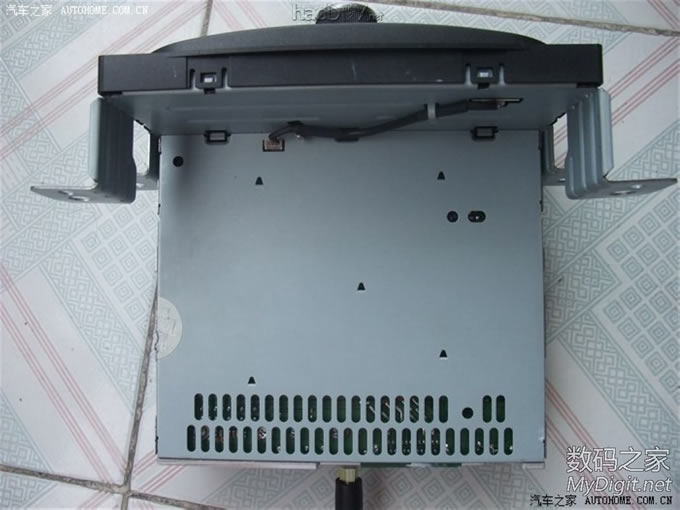

底视图,这张是借汽车之家的
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

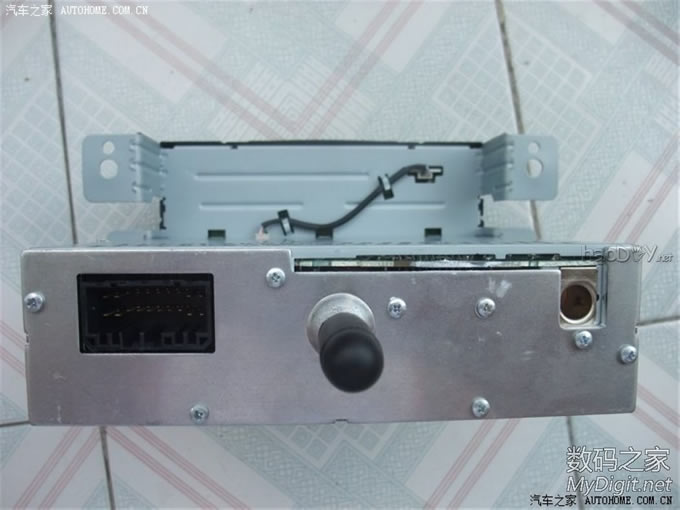

后视图,这张是借汽车之家的。
改造用时比较长,期间相机存储卡坏过,丢了不少照片,也懒得重新来过,借图就是懒的最有力佐证。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

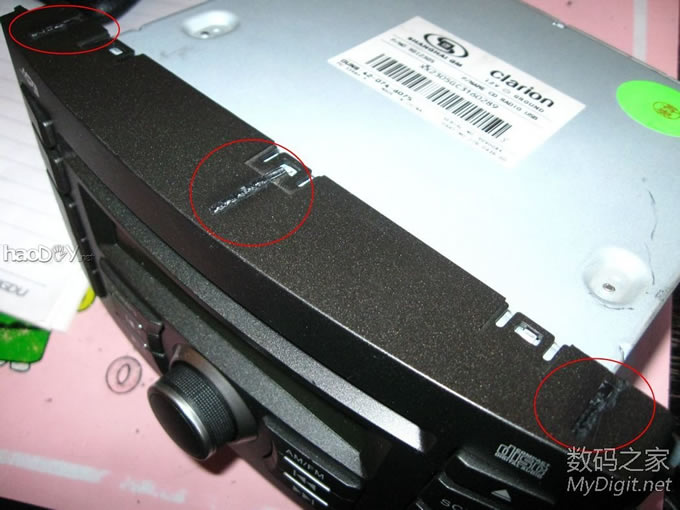

首先用水口钳处理到红圈内的三个加强筋,剪平就行。面板用料不错,硬度和韧度都好。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

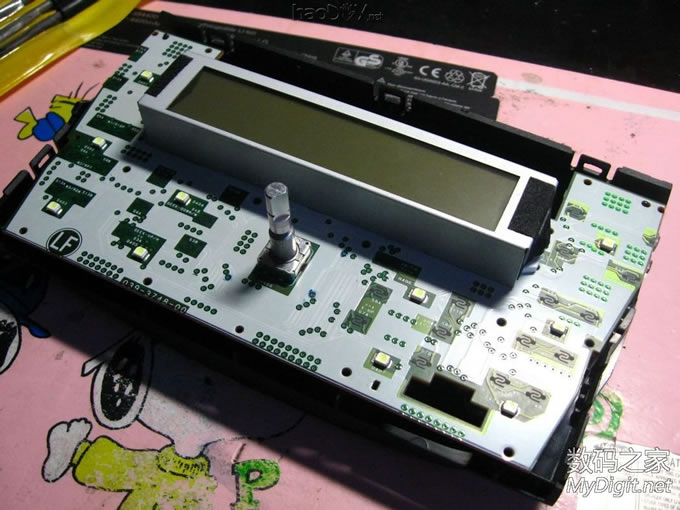

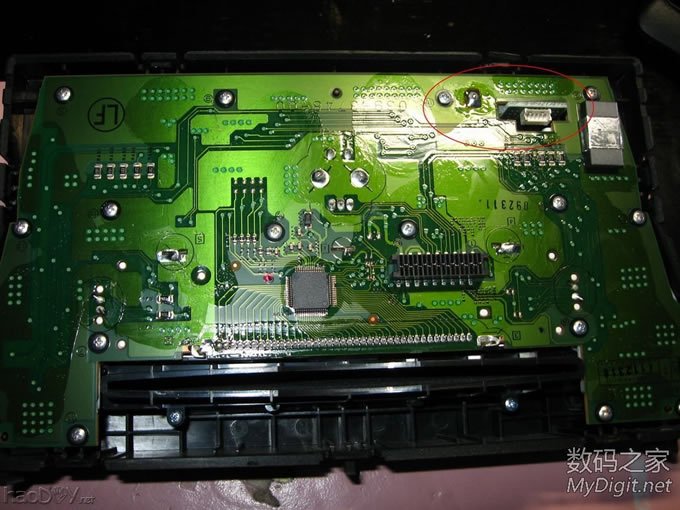

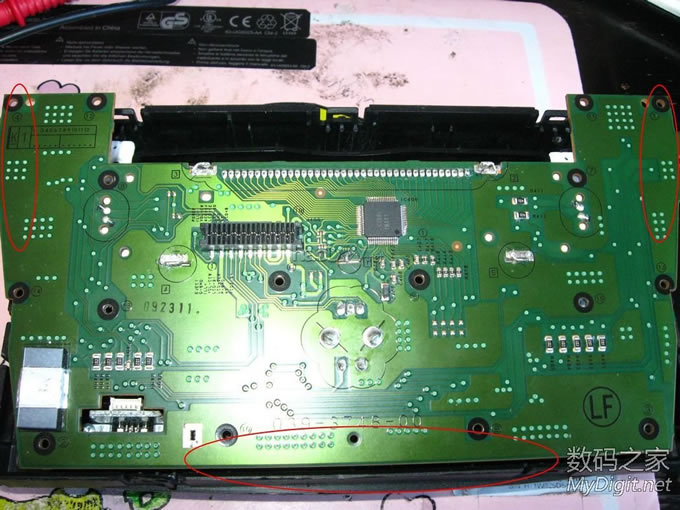

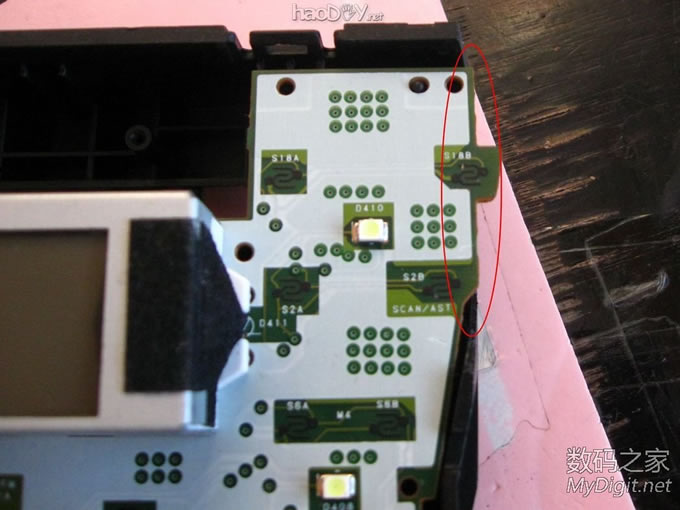

然后拆开面板,观察能否进行切割。这是面板的电路板,如果要切割面板,红圈内的部分不可避免的要同步切割。观察发现,是可以切割的。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

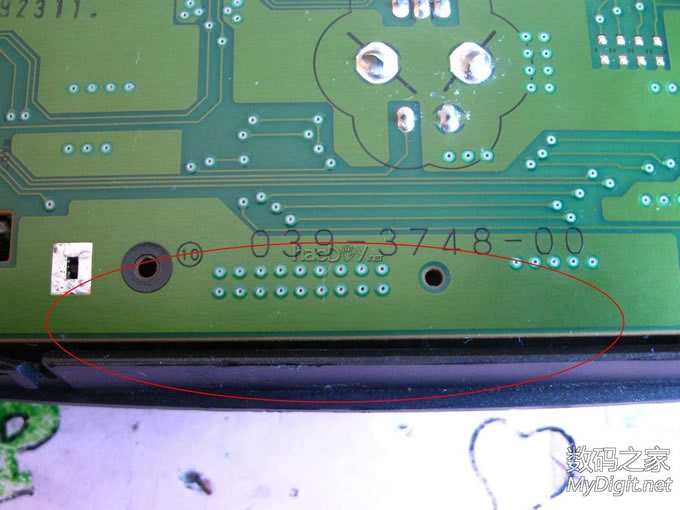

这里的宽度足够了,切割没问题
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

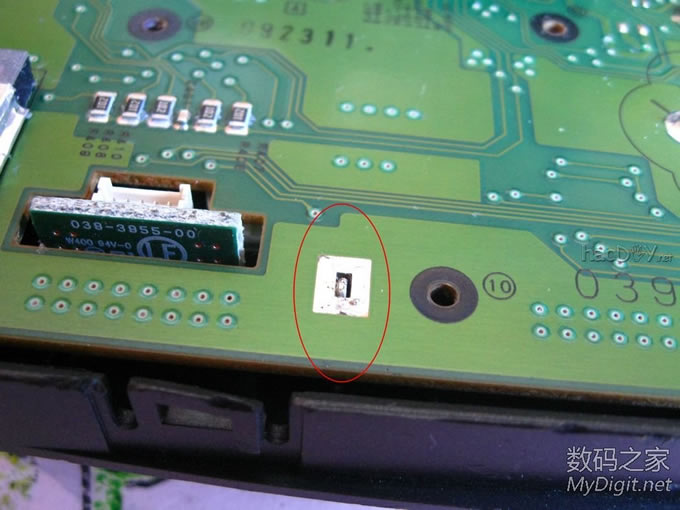

注意红圈内的USB外壳接地焊点,这个焊点不打开,电路板无法取下。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

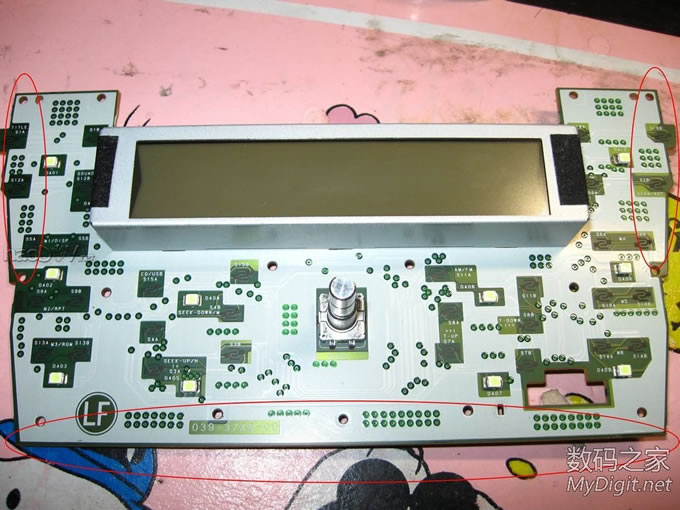

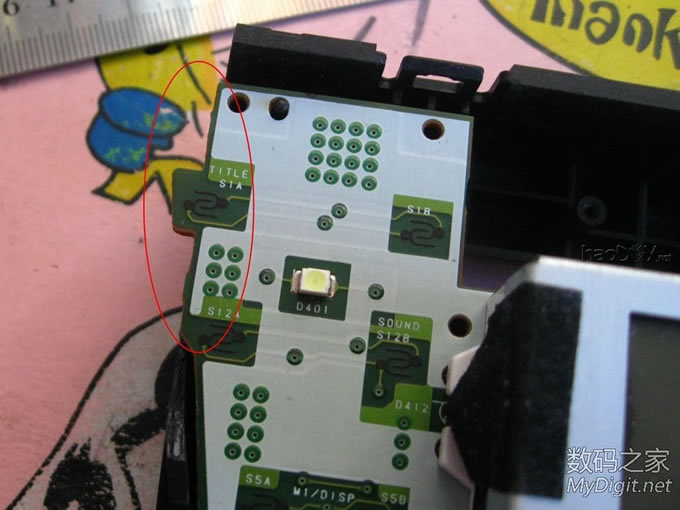

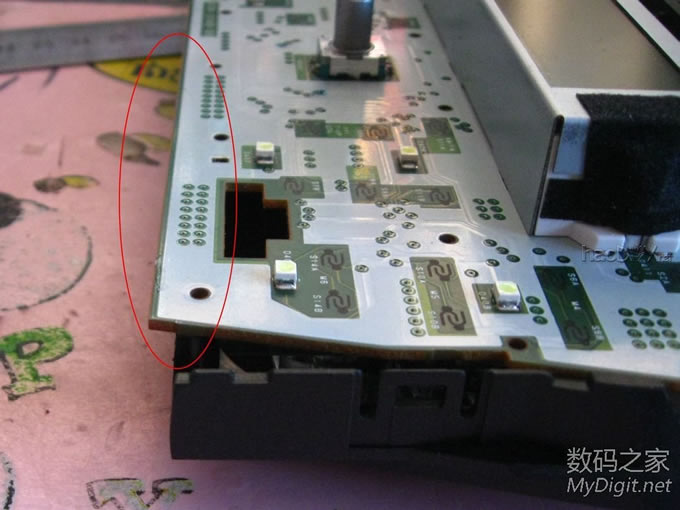

再观察面板电路板的这一面,红圈内的部分都可以适量切割。
切割电路板要小心,最好用毛巾遮盖好其他部位,防止碎屑跑的到处是,尤其是铜箔的碎屑很可怕。更要防止因切割力道过大造成其他部位布线损坏。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

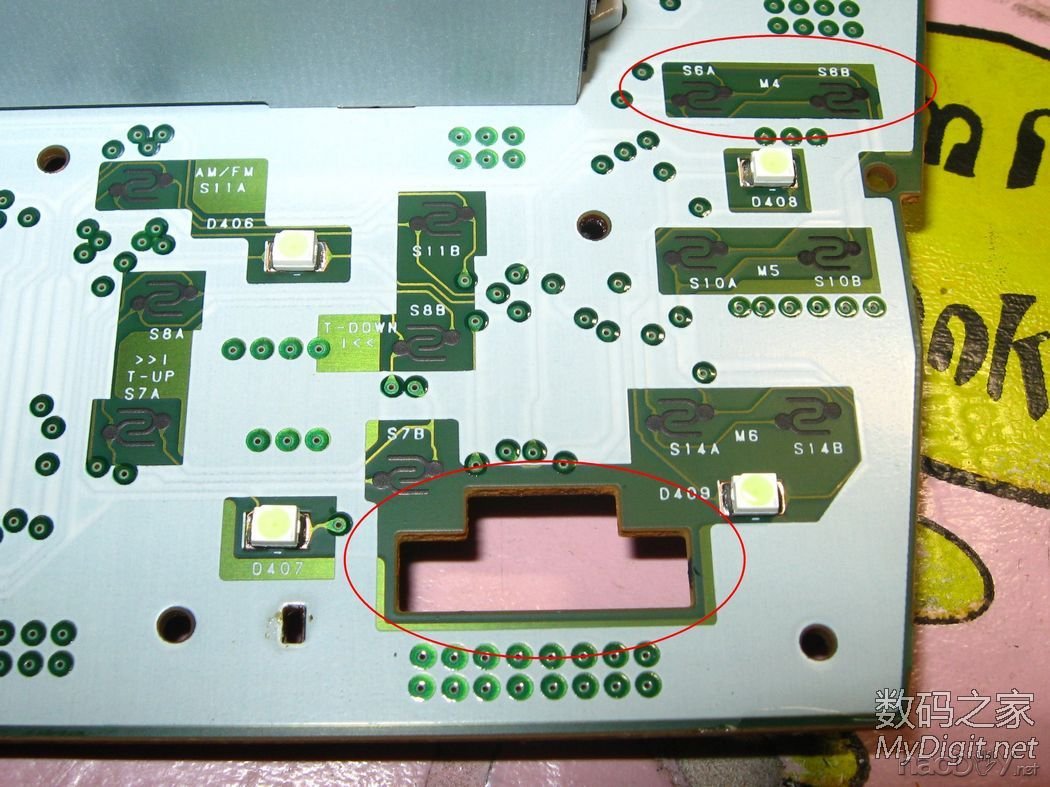

上部红圈内是按钮的印刷电路,每个按钮都有两个触点,切掉一个不影响使用。话说最烦这种印刷碳膜电路,与之配套的是导电橡胶按钮,这种设计是遥控器常用的,动不动就失效,酒精擦洗一下又好用了。也有车机是使用金属弹片微动的,更可靠。
下面红圈内的开口是前置USB小板的安装位置。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

根据电路板的可切割余量,计算好面板的切割量,宁可少切不能切过了。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

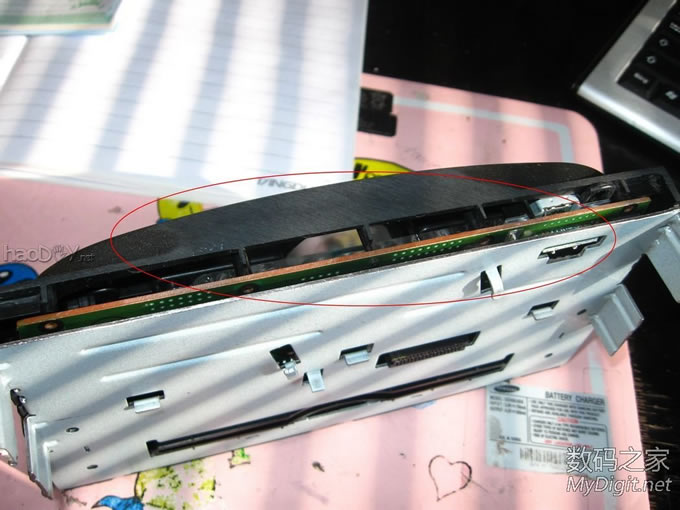

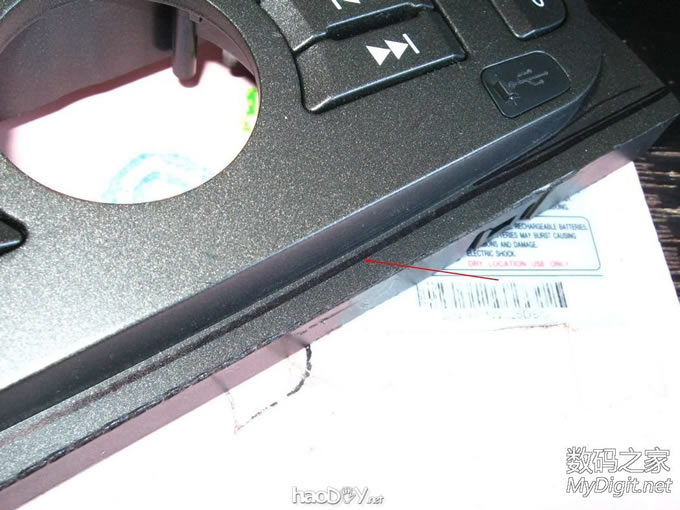

注意这里,面板的下边也要切割一条,尽量降低面板的高度。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

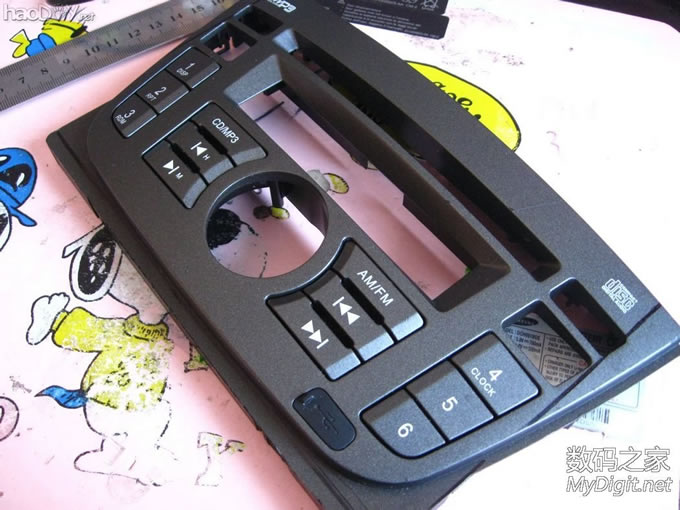

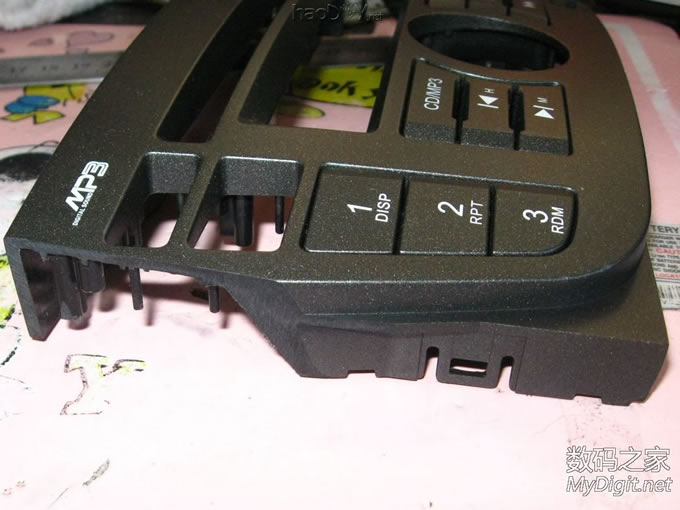

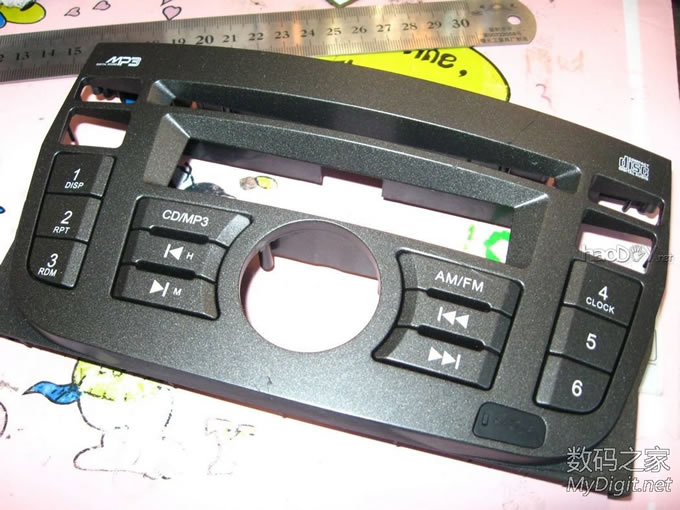

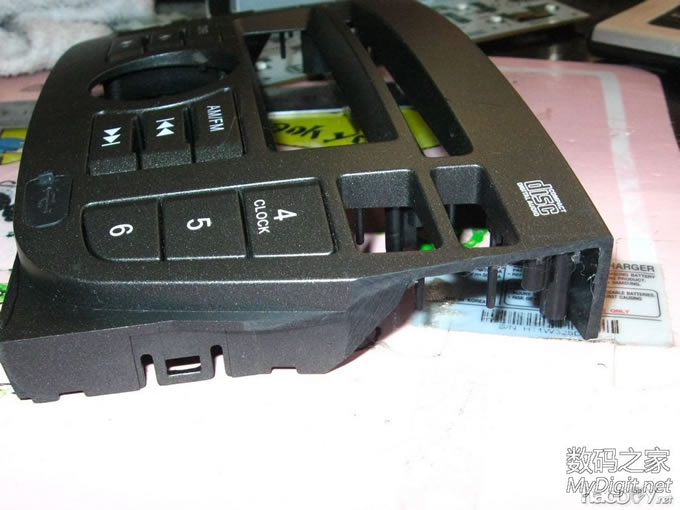

这是切割后的面板,苗条秀气了不少,更趋于方正外观,外壳改造更方便了。


要占好多楼,各位见谅。

接楼上。


暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

这是切割后打磨好的样子。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

另一侧。原来的卡扣都在,切割不影响结构强度。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

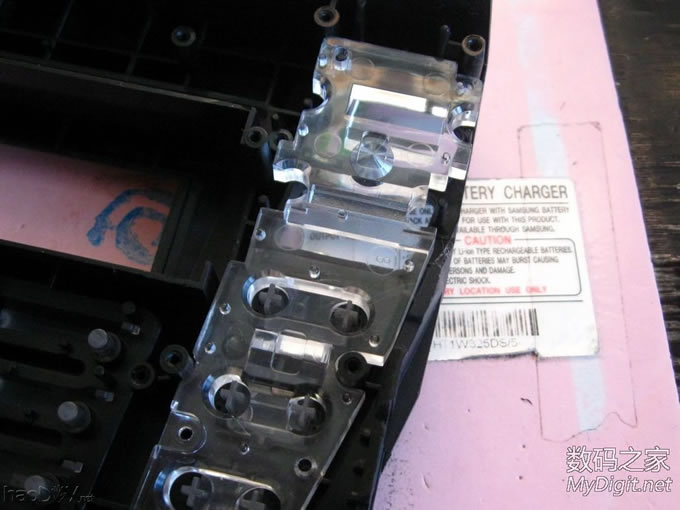

放入导光板,切割量刚好。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

看看电路板需要切割多少。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳
电路板切割好了。切割后一定要打磨切口边缘,这个不能偷懒。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

复装,测试,功能完好无误。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

现在对面板的金属背板进行切割,这个比较麻烦,钢板好厚啊。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

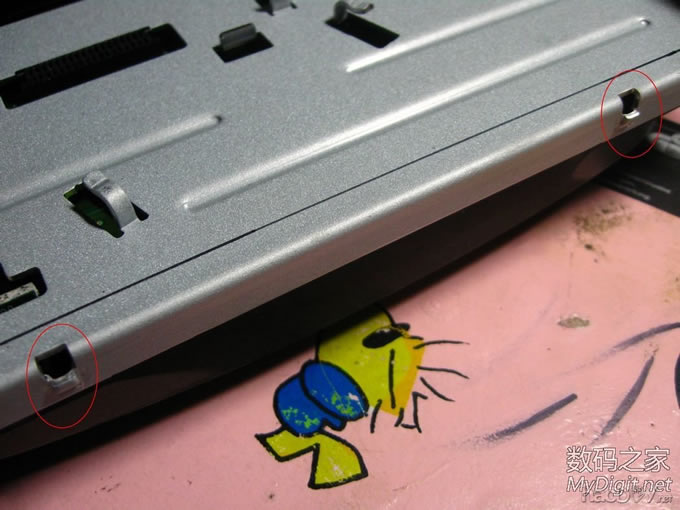

切割钢板的下边,这两个卡隼就且掉了,但总体上不影响面板的安装,强度足够了。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

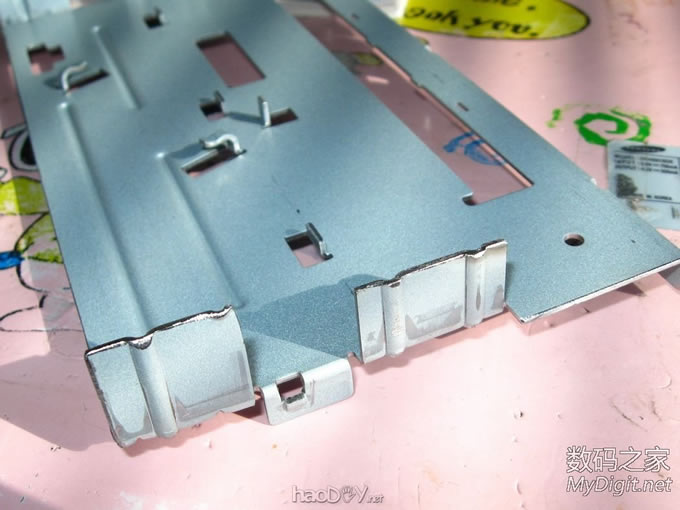

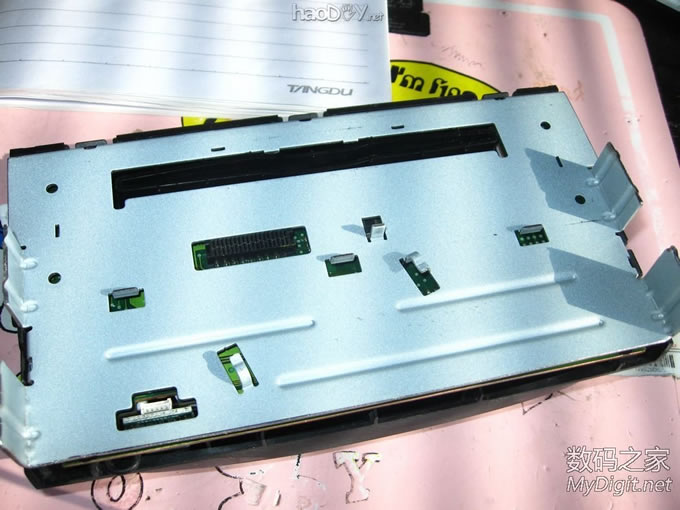

这是切割好的背板,切口边缘都做了打磨。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

再次复装。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

看吧,切面板其实很麻烦的,面板、电路板、背板都需要切割,尺寸还得把握好。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

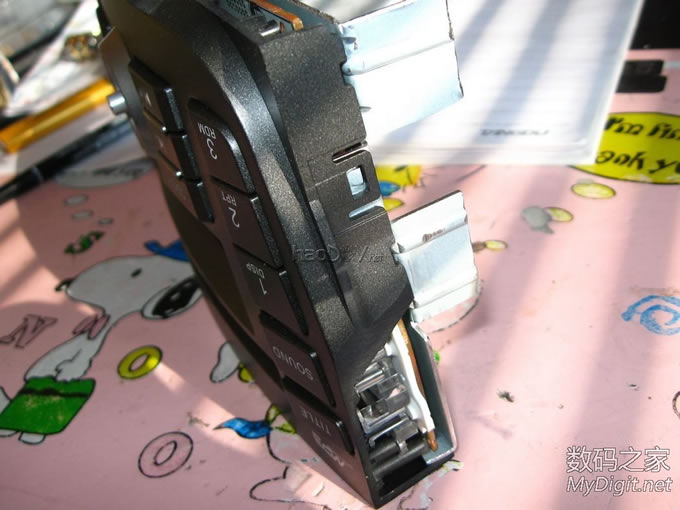

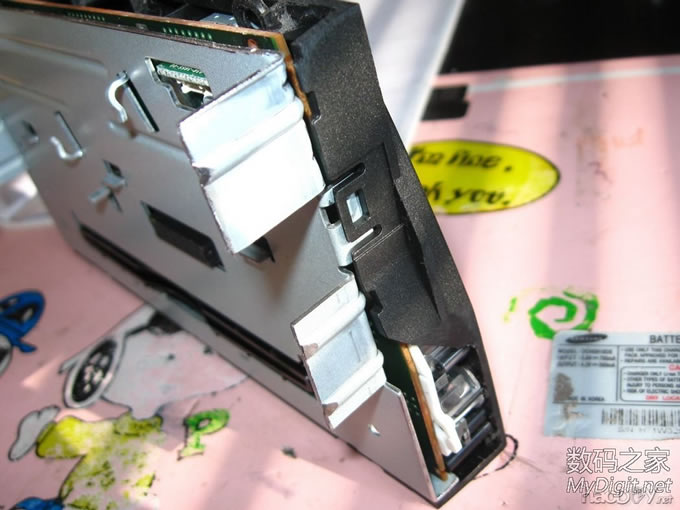

切割后,侧面的样子
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

接楼上。



暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

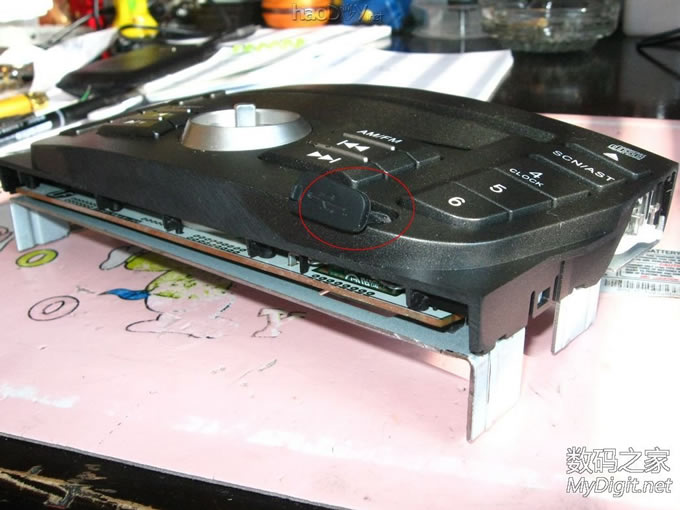

从这个角度再看看底边。  红圈内的是前置USB接口,下面就要改造它了。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

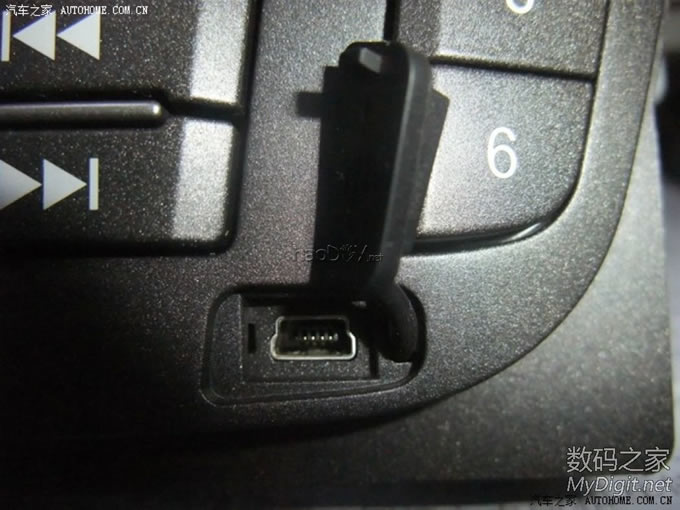

前置USB接口是MINI的,得改。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

前置USB小板的位置,要拆掉。   这图是最开始拍的。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

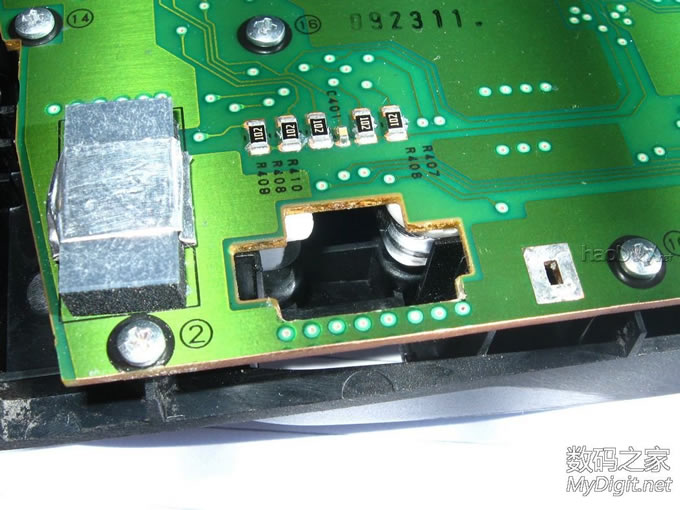

拆掉前置USB小板后,这里的空位足够安装标准的USB母口了。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

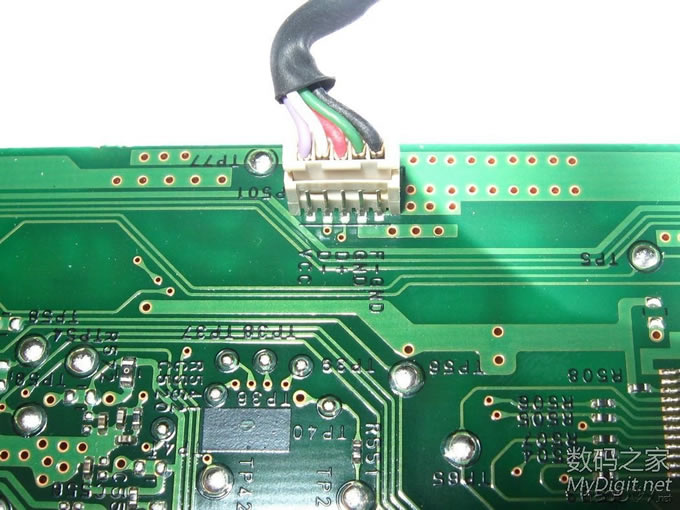

这是主机上的USB输出插座,丝印很清楚。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

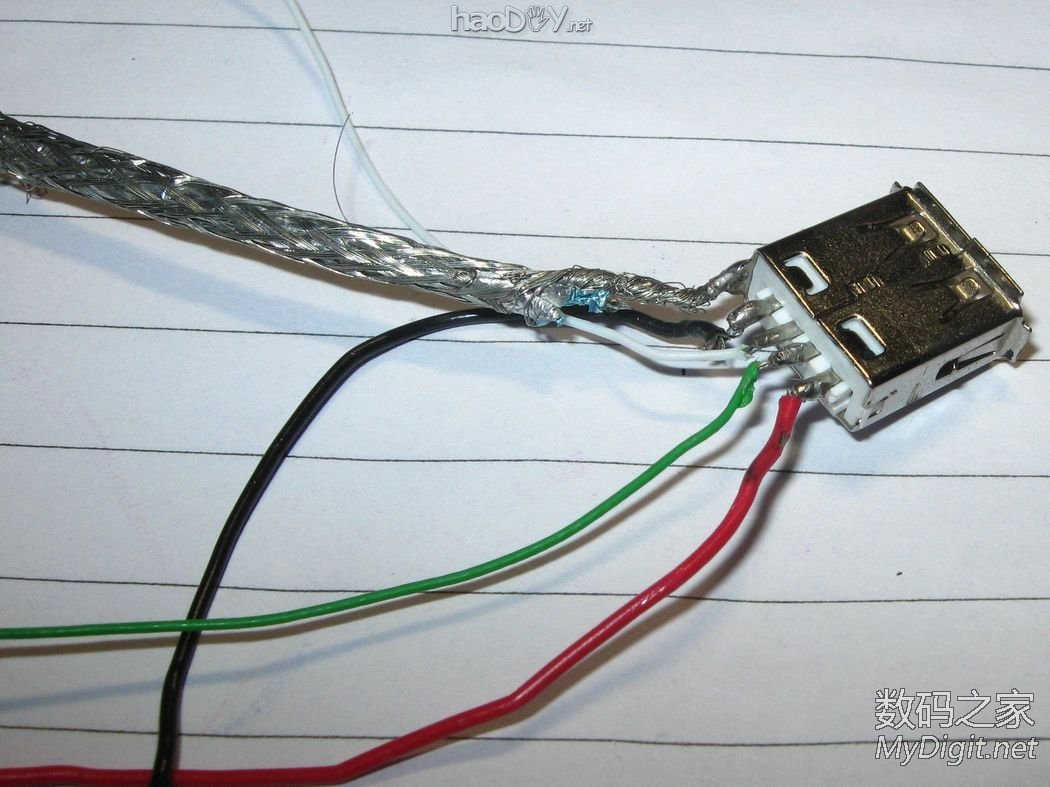

找来一条USB延长线,取母口。这条线的质量还是不错的,拆了感觉可惜。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

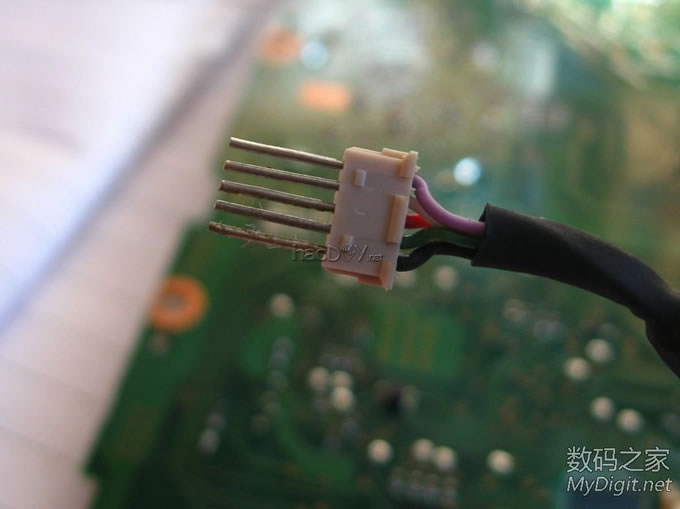

这是USB前置接口的插头,这一端插在前置USB小板上。本来想剪掉这个插头如上图的USB母口焊接的,但用电容的铜脚做了几个插针插上试试,粗细刚好。这样,就不必剪掉这个插头了。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

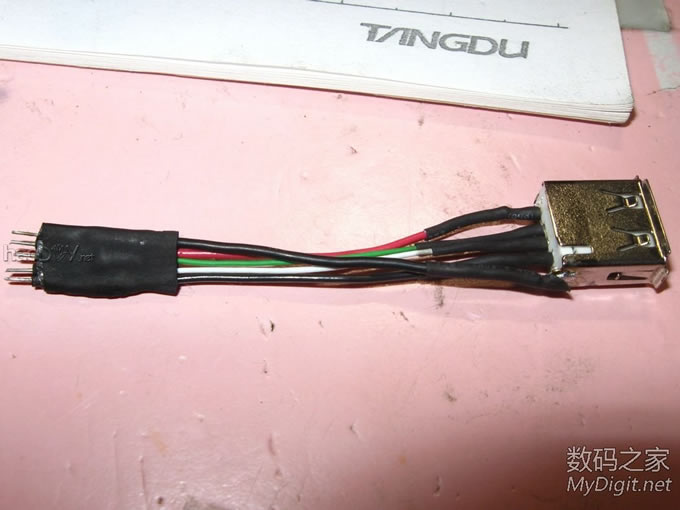

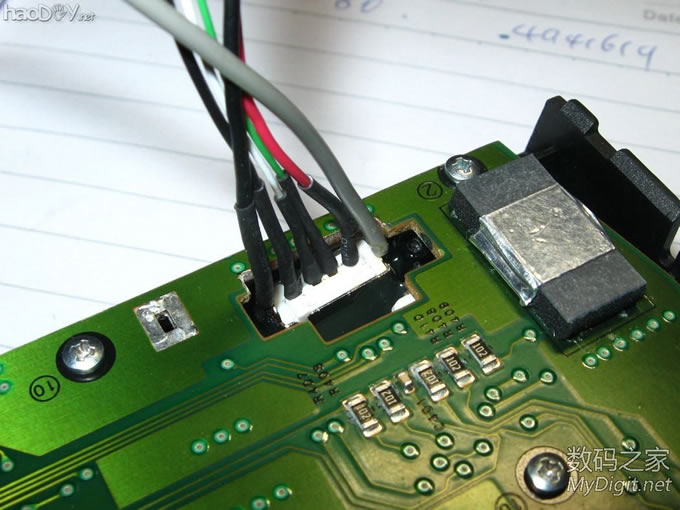

直接把电容的引脚焊接到USB母座的线上,排好线序,用热熔胶和热缩管固定,一个USB转接延长线就做好了鸟啊!
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

把做好的USB母口放到规划的位置上试试,刚好。
暴多图,老款凯越CD机改造,重点是异形外观修饰和试改外壳

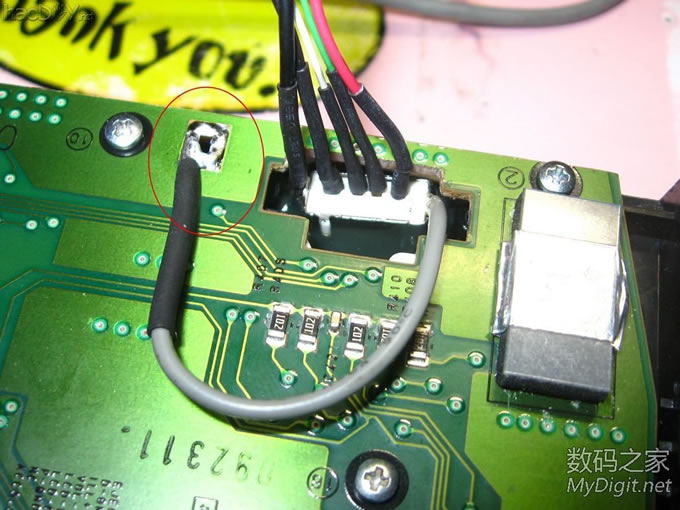

原来的USB插座外壳有接地,自制的USB前置接口也做个接地。
