这个制作前几天发在牛哥土炮，现整理一下转过来，如果胆艺轩有朋友对此有兴趣，不妨来一起探讨 这台CD是在设计2A3推挽功放的同时，作为与之搭配的音源来筹划的。 最早是想DIY硬盘播放器，但最终还是选择了CDP？这二者都没有很高的技术门槛，完全可以全部自行设计制作而无需依靠成品套件。不过我认为，DIY投入的精力、经济成本会比商品生产高很多，既然做就得弄个像样子的经典作品出来。这样，硬盘播放器作为“高级MP3”就落选了。 这个是本次DIY选用的CDPro2M机芯组件（现在的版本是CDPro2LF）   CDPro2M 性价比不高，但选用它可以提升DIY成品的品位，提高制作成功率及减少工程难度。我们很容易从网络上得到控制程序的源代码，也使得个人制作更为便捷

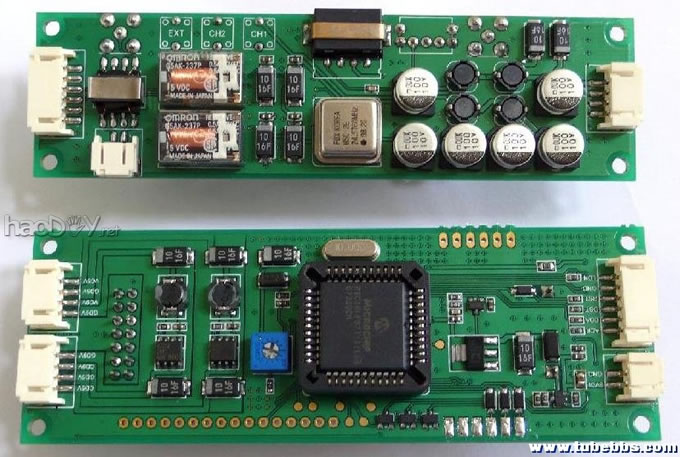

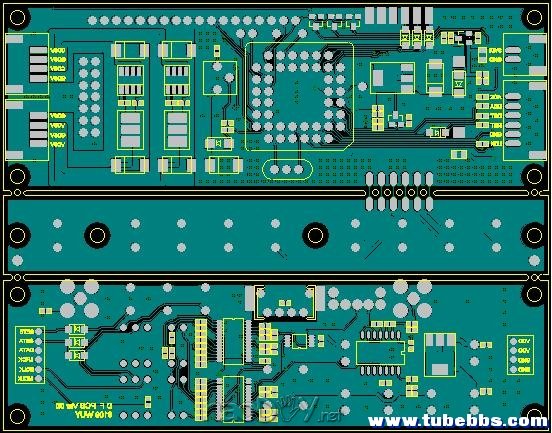

1. 控制板MCU是PIC16F871，这是为了用现成的源代码。这里要向http://bergrans.despinnerij.nl致谢，该网站提供了控制部分的应用线路图和Assemble 语言的源程序下载。由于本人在硬件线路上作了很多更改（按键端口、上电控制、光碟检测等），相应的软件设置也作了修改来配套使用。所以这里不发出来误导大家。需要的朋友最好去下载原线路图来参考。地址：http://bergrans.despinnerij.nl/doc/controller-sch.pdf

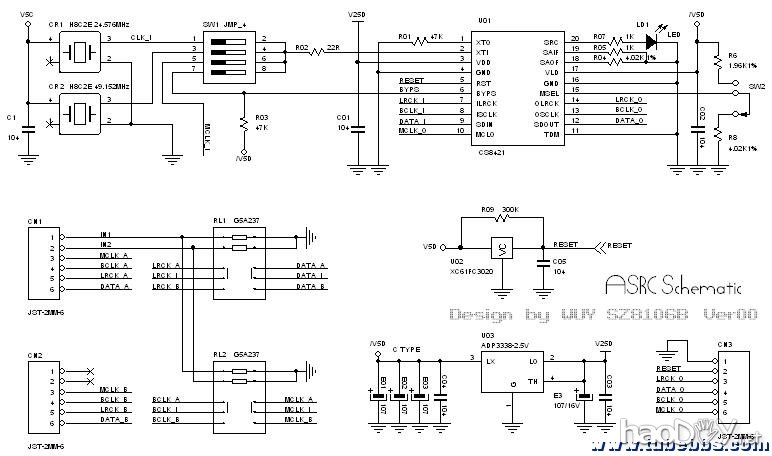

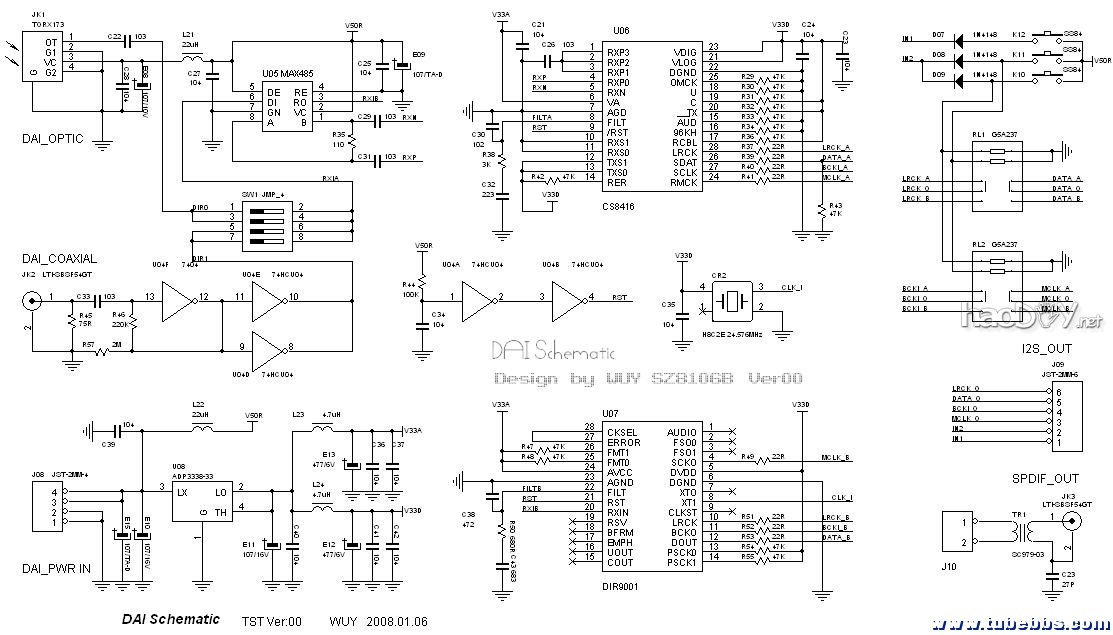

2. SPDIF数字信号接收线路图：


4. DAC部分

此部分是设计重点，也是整机制作最复杂之处。为了把自制CDP同时作为实验平台来用，采用了两套DAC解码方案——ADI的AD1853和Burr-Brown的PCM1704。这两颗芯片分别代表了Sigma-delta和经典R-2R构架的高端型号产品，值得多花些心思让它们可以同台竞技。

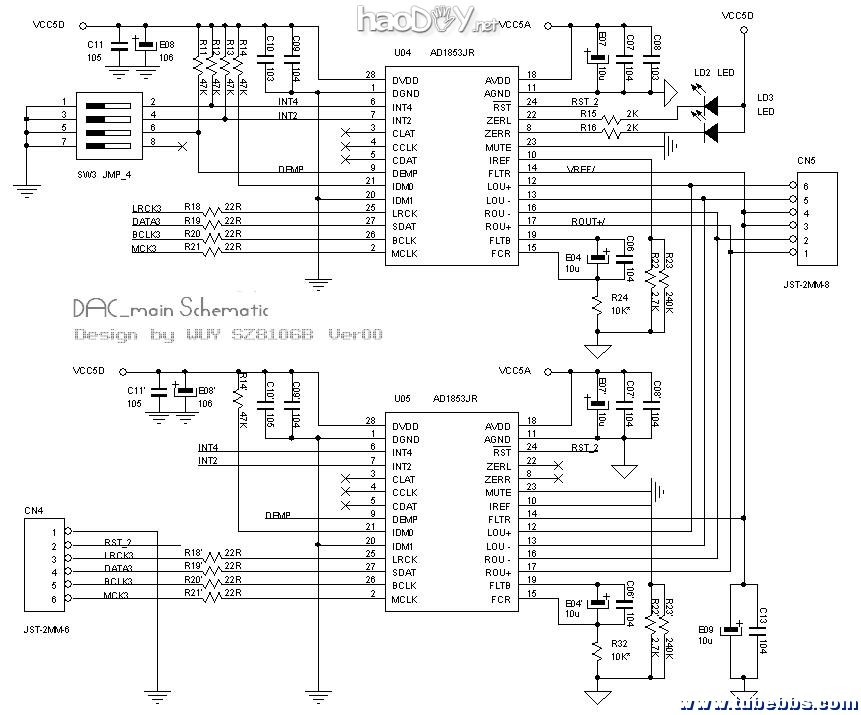

主板上的#p#分页标题#e#AD1853原理图：

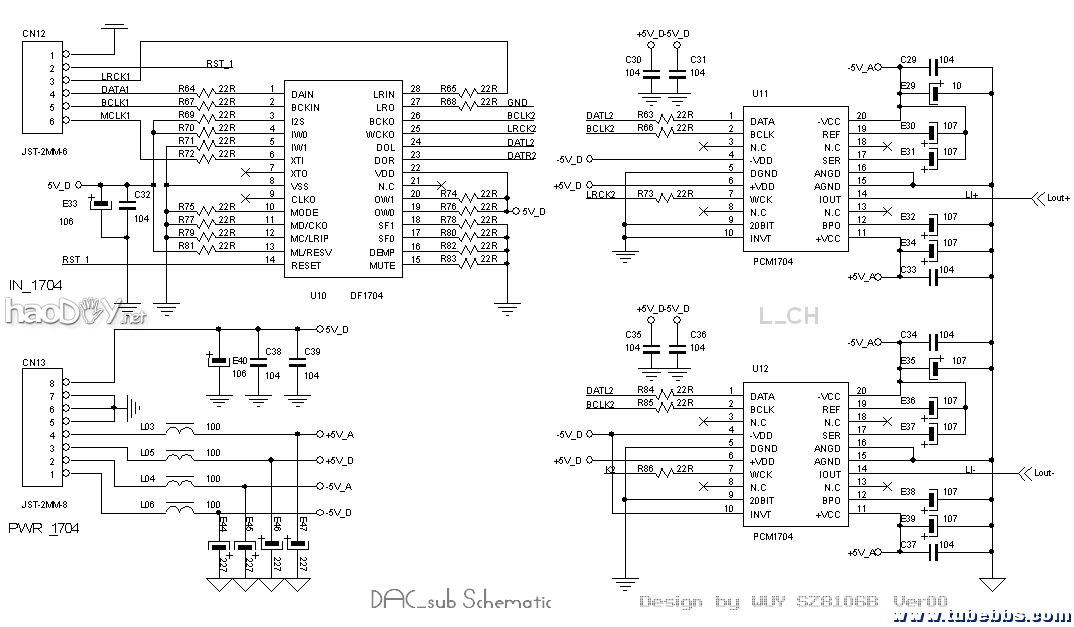

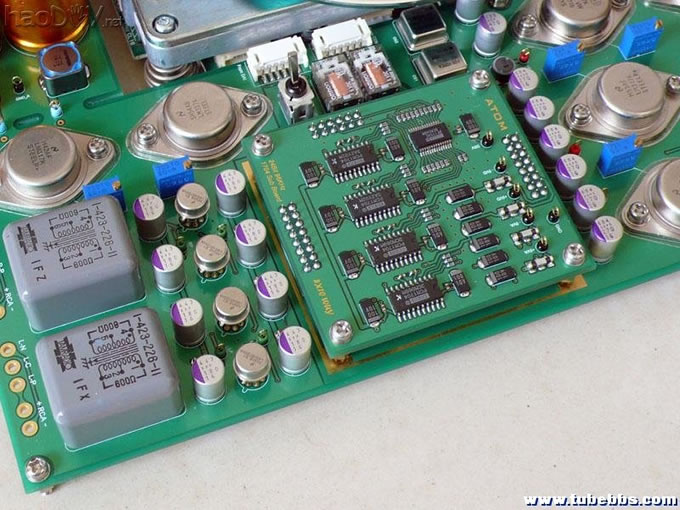

DF1704+PCM1704做成子板，下图PCM1704为一个声道：

由于AD1853单片输出双声道的差分模拟信号，因此两片实际上是全并联的；而PCM1704单片输出一个声道的单端信号，所以用了4片，每声道2片作差分输出。这样的设计，会使得PCM1704的输出幅度倍增，带来共用模拟滤波线路时的兼容问题，必须对后面的模拟线路参数进行调整。使其在使用AD1853时有足够的输出幅度，而用PCM1704时又不至于削波。

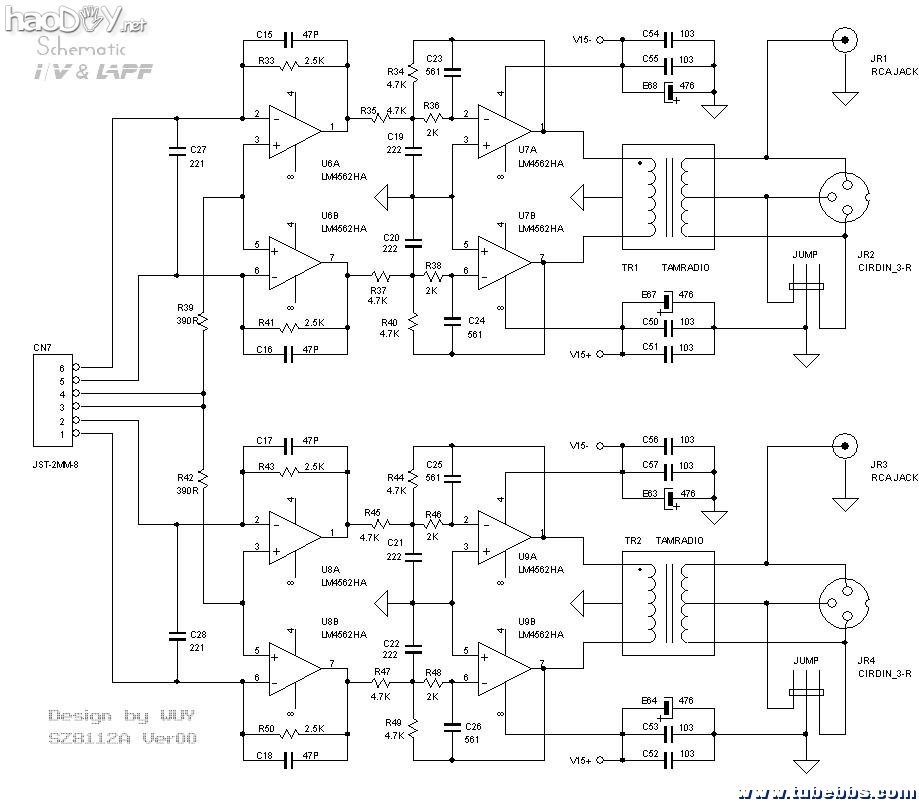

5. 模拟输出部分

#p#分页标题#e#音频输出使用变压器。这个型号用仪器测试的结果不尽理想，正反臂绕组结构应该是非对称的，特别是方波超过25KHz后，两臂波形相差明显。使用它的原因仅仅是实验中曾讨好过我的耳朵，进而坚定地舍弃了输出电容。这个变压器如不想用，PCB上跳过去即可。

既然用了192KHz24Bit的DAC，并且变压器天然具有阻挡高频的特性，按理可以省掉LPF。但反复琢磨后，还是担心把过多高频量化噪声送去输出变压器，会带来调制使其工况复杂化。饭菜里的砂子虽未必会产生有毒物质，但吃下去总会影响胃口甚至妨碍消化功能，预先洗一洗淘一淘还是必要的。再者，如果今后实践验证了可不用LPF并带来音质上的好处，那么可很容易地去掉些阻容元件便将LPF改为单纯的Buffer形式。

电源部分虽阵容庞大但原理相对简单，线路图略











接下来，在PCB调试之前，还需要做一些周边工作。有些器件制作过程在牛哥土炮分类发贴说明。在胆艺轩这里，为了帖子的完整性，全部整合到一起来

计划采用两只50W的R牛，分别供应数字和模拟部分。显然不指望去找规范点的变压器厂，没谁会理睬每个规格各一台的订单。所以这牛还得自己造——确切说是改造。

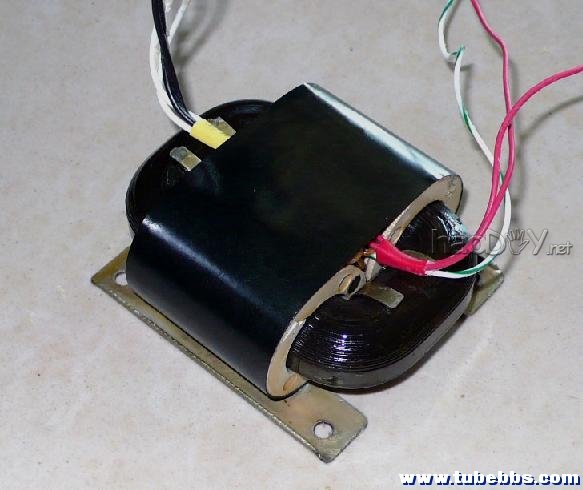

如图是买回来的垃圾牛，经加载测试，不叫唤不颤抖不发热，身板基本硬朗属可雕之材，比很多网店卖的For AUDIO要实在多了，只是电压不合适且品相破旧。


有了前面做2A3PP的绕牛实践，改造起这2个小东西来还是比较轻松
重绕次级改造后的R牛，模拟牛AC 15V+15V（整流稳压后±15V），数字牛AC 7.5V+10V（整流稳压后分别为5V和9V）。绕制、引线、浸漆等工艺处理和外观上稍用点心，看起来就脱胎换骨了。




继续：碟镇的制作

CDPRO2原配的碟镇刚拿到手就想扔了，后来还真就扔了，只留下磁铁用来做新的。

设计效果图：嵌入原磁铁就成为新的碟镇


这里要说一下：#p#分页标题#e#为了符合应用手册中严格的夹紧力规格要求（135grf~200grf），无专业测试手段的情况下，最简单易行的是利用原碟镇磁铁，间隙等参数也全都照做。由于使用铝合金，内部车制成空腔结构以减轻重量和惯性。设计画图时已可计算出成品重量约42g，比原配稍重，但远低于150g的上限。

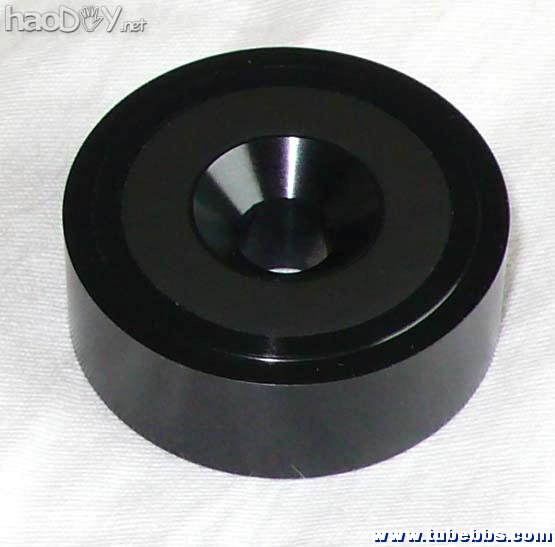

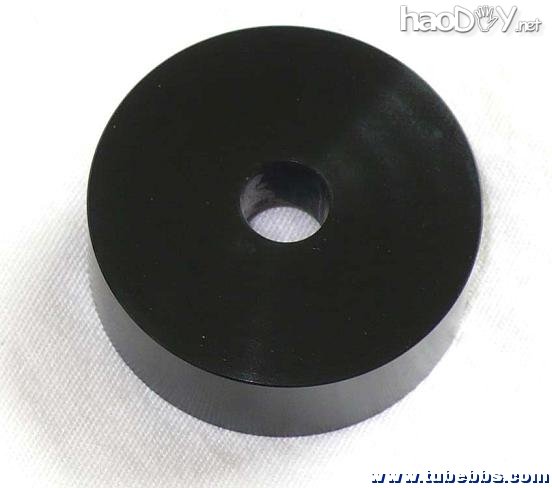

加工好的实物图：

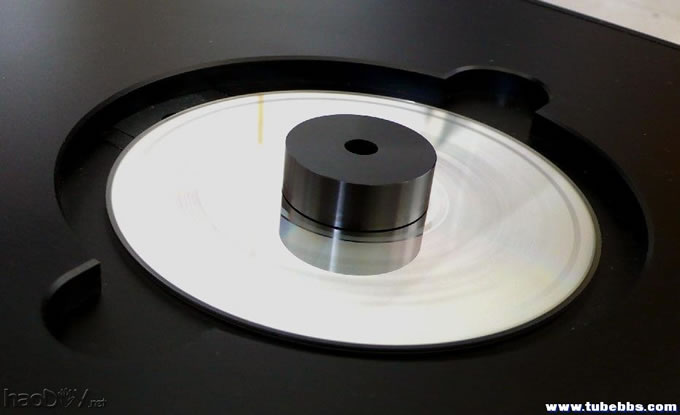

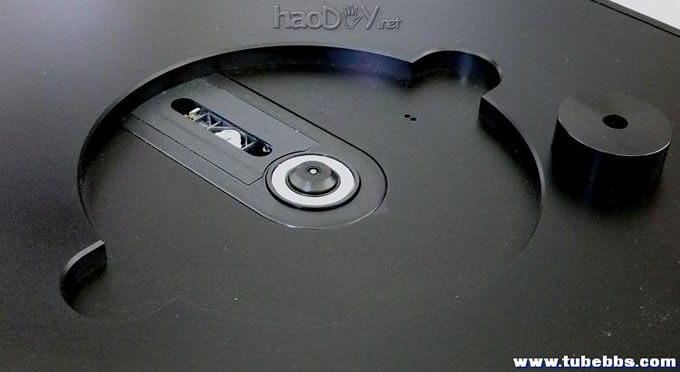

新碟镇上岗工作：




接下来进入PCBA的调试测试阶段，这个过程无图可示，需要较多文字来说明

工具和仪器：SONY测试信号碟、菊水dB表、HAMEG数字/模拟150MHz双踪示波器、MASTECH台式万用表。

1. 电源及数字电路确认元件焊接完成后通电。每部分电源电压都需要确认，数字电路部分亦主要是确认而基本不涉及调试。即便没有连接任何外部信号输入，各种时钟信号也是可以测量到的，籍此可以借助示波器来判断其是否正常工作。还能直观地看到波形好坏、幅度大小、频率是否准确等。

需要调整电压的是板上6个LM317K/337K。供运放的模拟电压±15V，供CDPro2模组及控制板的+5V和+9V以及供#p#分页标题#e#DAC的±5V。这些电压都不需要十分精确（要求精确供电的部分全都使用了ADP3338作二次稳压），但条件允许当然还是精调到了小数点后4位。
经实验CDPro2M在加载寻轨时9V电源的瞬时电流可达1.2A，所以要求供电要有1.5A以上。这里预先做实测，用5.1欧姆电阻接9V输出，示波器扫描速度设置1S/DIV，捕捉到电压纹丝不动，说明性能有足够保证了。而正常工作时大多在200mA以下，因此不需加散热片。此处电源供应是否充沛，会直接关系到读碟循迹是否准确快速。



程序烧写：

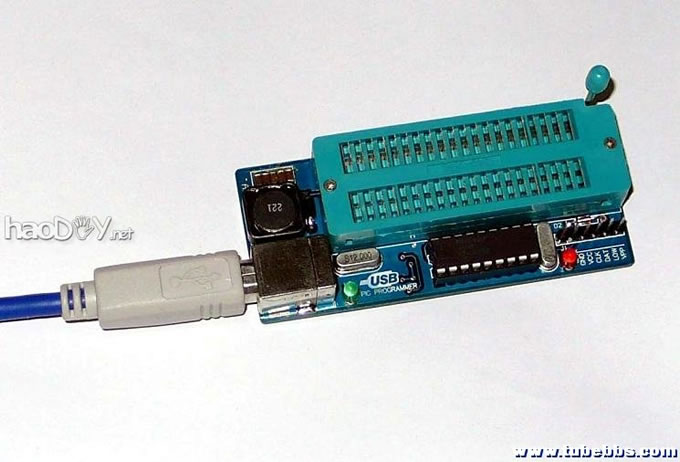

很多土炮朋友都怕这一步，但其实它最不费力气。将下载的源代码文件，用MPLAB IDE工具编译成HEX后烧录进MCU，过程就不作详述了。有需要的朋友可查找一下相关教程说明。我用一个简易USB编程器通过ICSP端口烧写，连接如图：




慢慢来，就快到成品了，先继续调试板子。。。

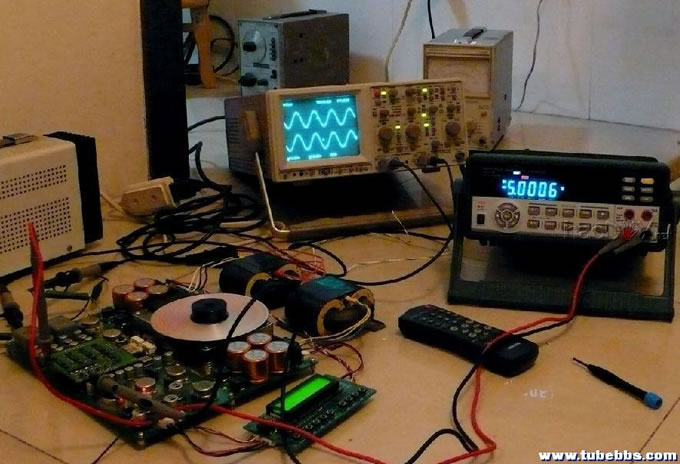

摆地摊进行功能、性能测试：

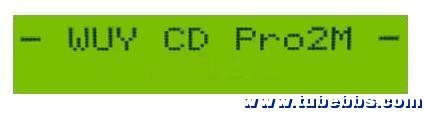

上电后LCD#p#分页标题#e#背光亮，随即显示设定的LOGO：



半成品测试和调整：


频率响应：20Hz-0.4dB；
30Hz-0.25dB；
50Hz~20KHz
< -0.1dB

输出幅度：AD1853：5.6Vp-p
；
PCM1704：7.4Vp-p#p#分页标题#e#

分 离 度：>108dB 不计权

信 噪 比：>98dB 不计权

这种简单的信号碟+dB表+示波器的测试，我们从结果上看不出AD1853和PCM1704有何差异，更看不到CDPro2M有何优点。这一步测试的意义在于验证设计制作是否达到基本的功能、性能正常



继续---总装

内部连接中：#p#分页标题#e#

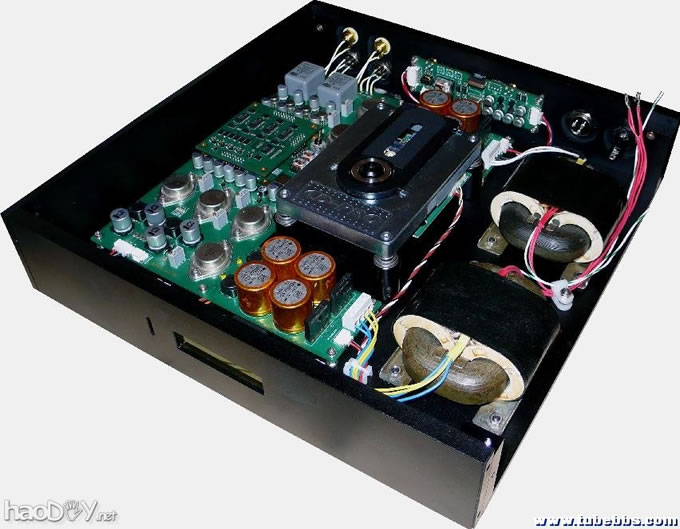

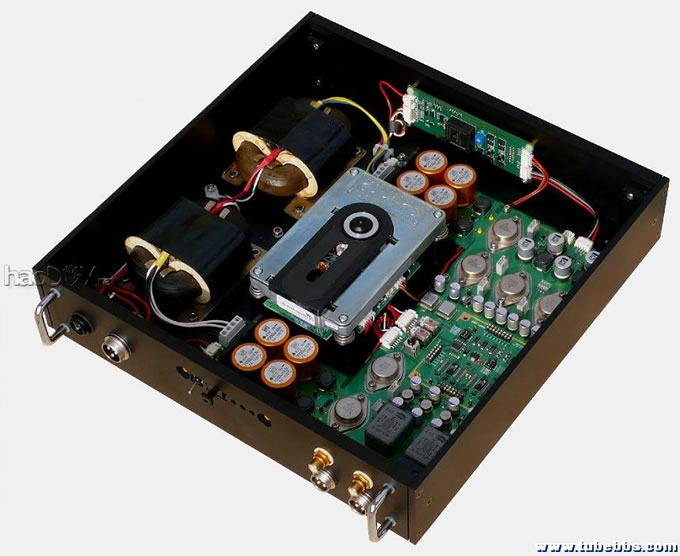

连接完成：

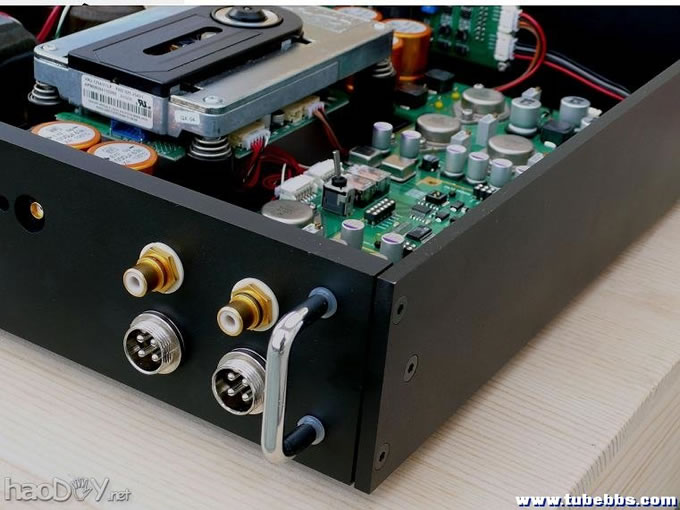

局部：




机箱氧化成银白色会更漂亮且有现代感。但是开放式读取机构需要考虑环境光线对光头的干扰，无疑用哑光黑色更能有效减低走光程度。


片仓局部图：两个小孔是预备将来安装光电检测盘片用的

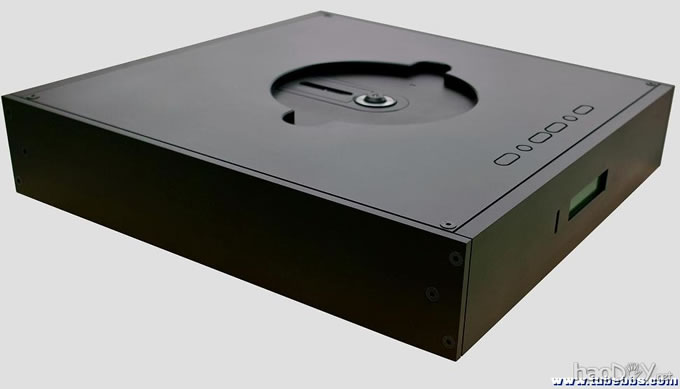

完成图：

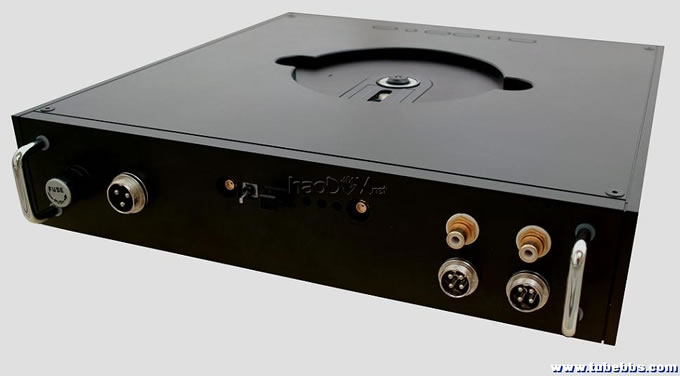

换个角度




附加课题：整机性能指标测试


以下音频分析仪显示的结果，均为RCA单端输出模式的测试。平衡输出将会有更好的失真度和信噪比（平衡输出会抵消掉共模噪声，不能反映出真实问题所在）。同时这个测试的是LPF输出，变压器未断开，成了额外的电感负载，暂不计它的影响。关于变压器输出的测试情况，后面作专题分析。#p#分页标题#e#


以下测试，均以播放测试信号1KHz0dB的输出幅度作为0dB


1.声道平衡：1KHz0dB输出 < 0.4mV；20Hz～20KHz 0dB测试，带内不平衡度低于0.05dB

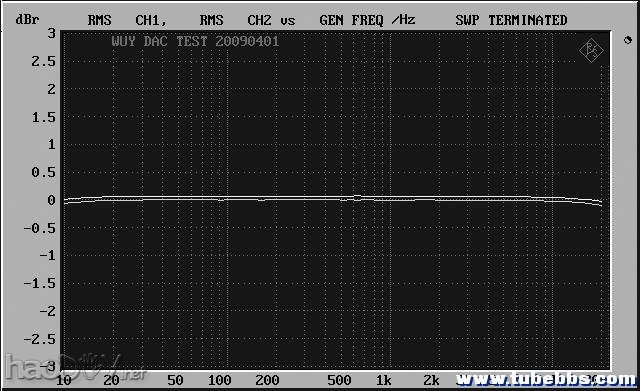

2.频响测试：频带内小于0.1dB，如图：


3.总谐波失真（THD+N）：-92dB，如图：

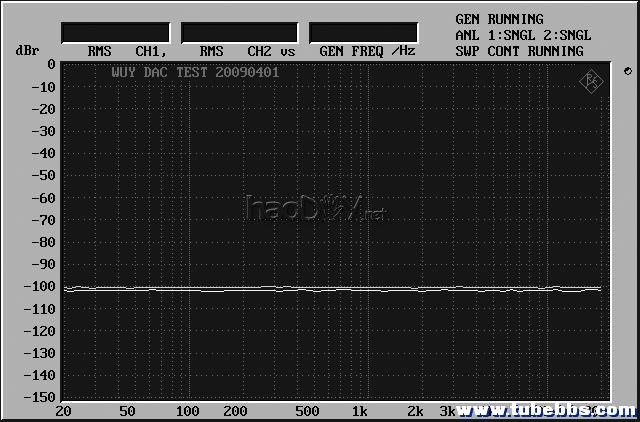

4.信噪比：频带内S/N >100dB，A计权111.9dB ，如图：

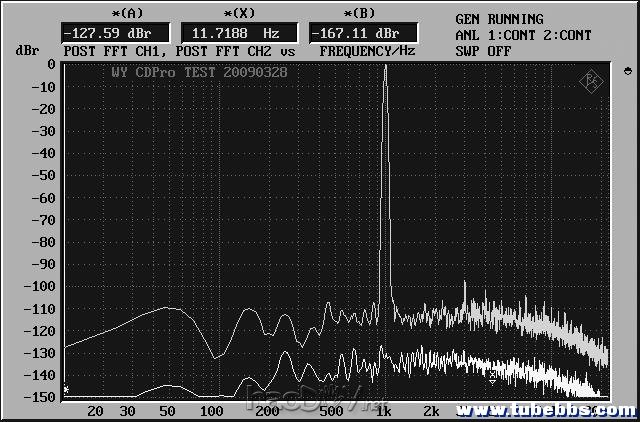

5.通道分离度：此指标加上S/N，能直接反映PCB设计的水准。如图是一个声道1KHz0dB信号的FFT分析。可以看出，另一声道基本在-130dB以下

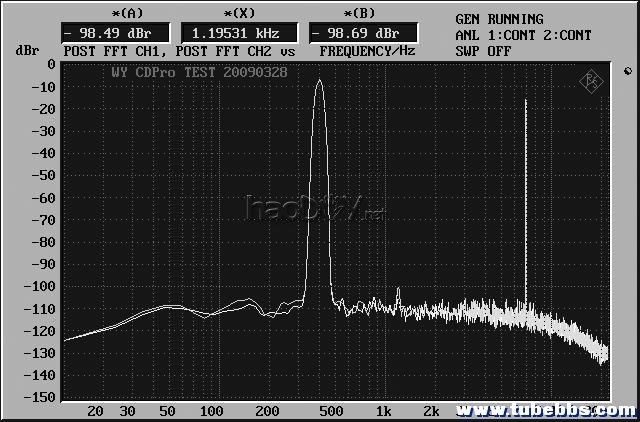

6.互调失真（IMD）：这是耳朵比较敏感的一项指标，用400Hz和7KHz进行测试时，7KHz#p#分页标题#e#两侧的6.6KHz和7.4KHz均无明显的互调干扰。频带内干扰成份均在-98dB以下。如图：
