用CDM4+310主板DIY的转盘<制作中>

时间:2013-01-25 22:31来源:bbs.hifidiy.net 作者:石胆兼骚 点击: 次
102_1412_1.JPG (76.27 KB) 下载次数:2 2012-1-15 23:19 先改310板 拆去1543,4560等IC.并切断原整流,用金封317.337供全机+-10V,并联稳压+-5V给8808.8809.+5V去7310.+5v去7220.+-18V去电流输出板.其中7310.7220两IC+5v均两级稳压,晶振板也系两级稳压 下载次数




用CDM4+310主板DIY的转盘<制作中>

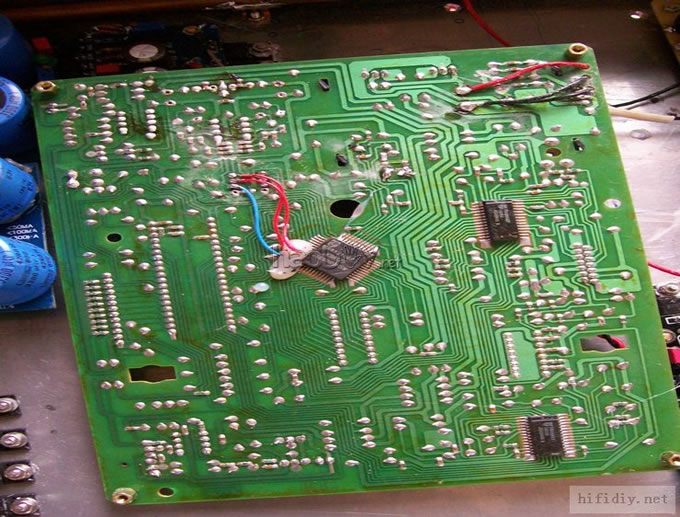

先改310板

用CDM4+310主板DIY的转盘<制作中>


拆去1543,4560等IC.并切断原整流,用金封317.337供全机+-10V,并联稳压+-5V给8808.8809.+5V去7310.+5v去7220.+-18V去电流输出板.其中7310.7220两IC+5v均两级稳压,晶振板也系两级稳压



用CDM4+310主板DIY的转盘<制作中>

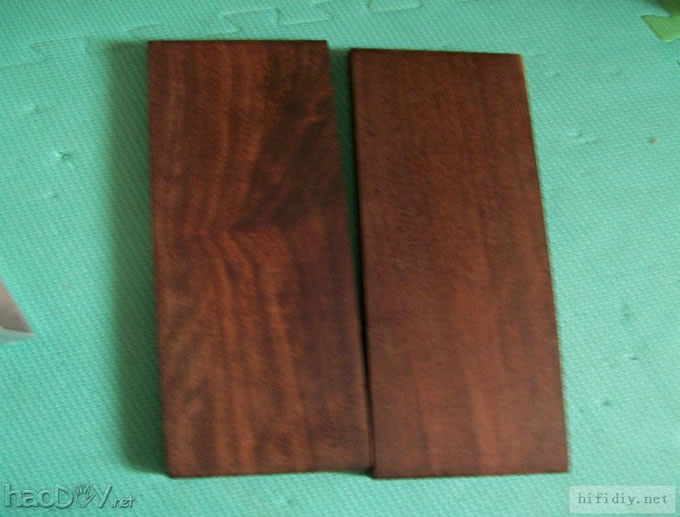

喜欢木与金属的结合60元买了板格木叫朋友加工



用CDM4+310主板DIY的转盘<制作中>

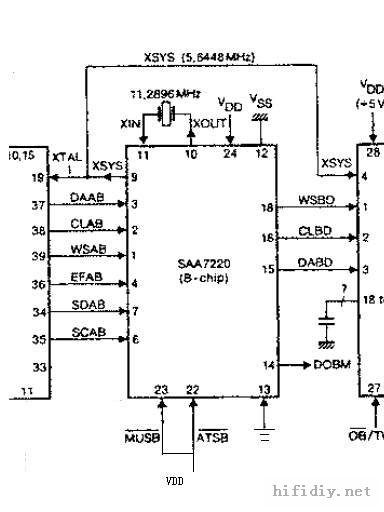

今天把7220线连上并调试电源.



用CDM4+310主板DIY的转盘<制作中>

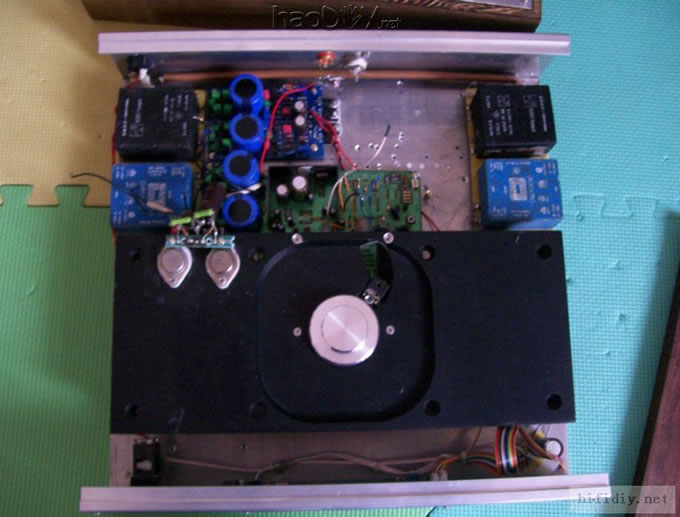

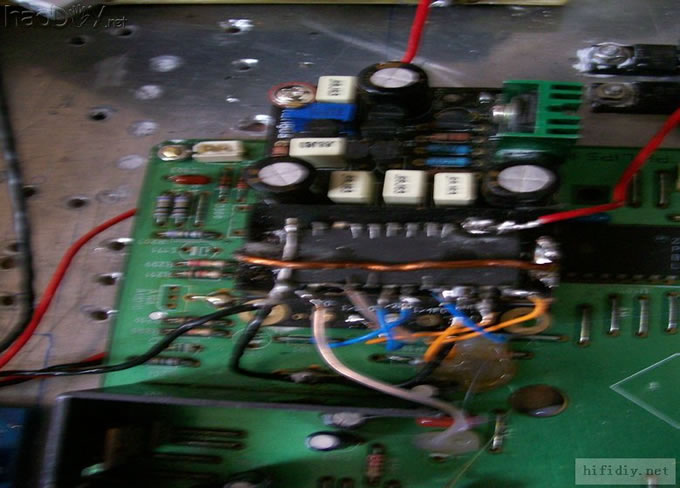

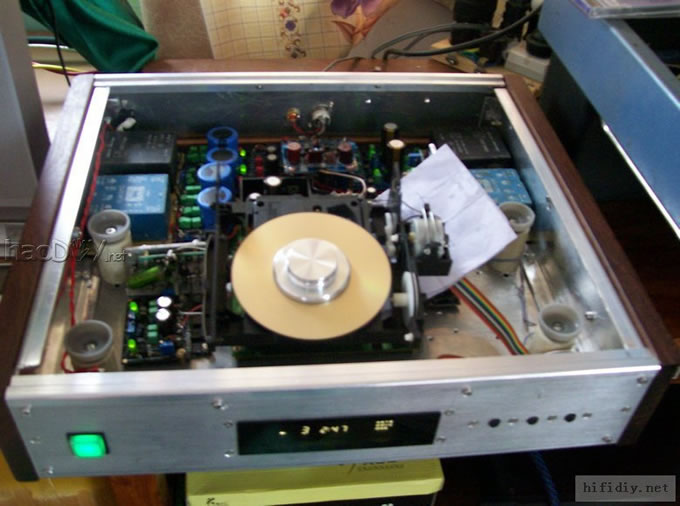

调试中



用CDM4+310主板DIY的转盘<制作中>



顺利开声用CDM4+310主板DIY的转盘<制作中>

用CDM4+310主板DIY的转盘<制作中>

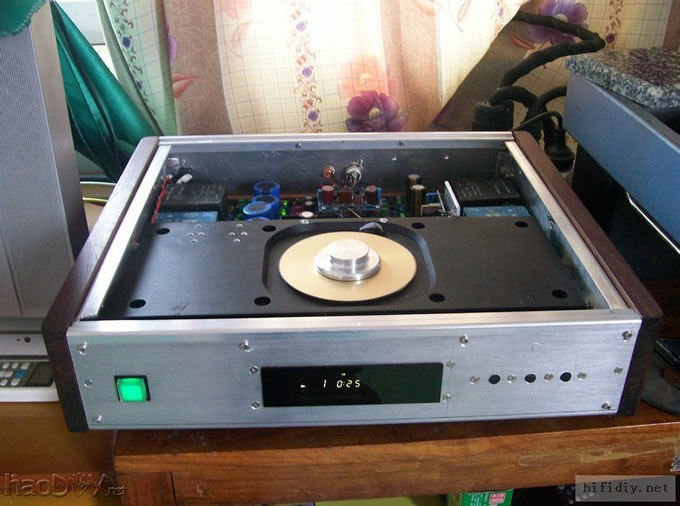

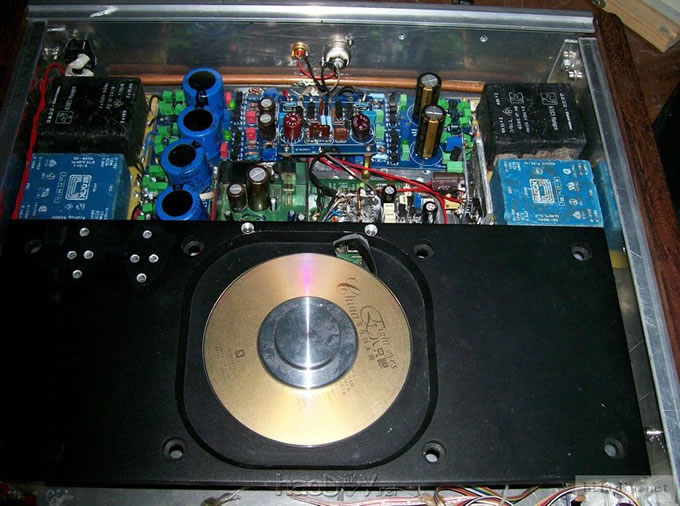

转盘工作中

用CDM4+310主板DIY的转盘<制作中>



用CDM4+310主板DIY的转盘<制作中>



用CDM4+310主板DIY的转盘<制作中>
