丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法

时间:2017-06-07 21:05来源:数码之家 作者:benxiong 点击:
最近玩车载CD机的不少,刚买了款凯美瑞的6碟CD机,卖家没有送尾线,也没有告诉我接线方法.淘宝尾线都要10多元,加上运费不划算,想自己接线,网上找了好久,也问过好多人,都不告诉我,没法子,下来了英文版说明书,自己琢磨了一晚上,终于弄好了 在这里顺便鄙视一下某些
最近玩车载CD机的不少,刚买了款凯美瑞的6碟CD机,卖家没有送尾线,也没有告诉我接线方法.淘宝尾线都要10多元,加上运费不划算,想自己接线,网上找了好久,也问过好多人,都不告诉我,没法子,下来了英文版说明书,自己琢磨了一晚上,终于弄好了

在这里顺便鄙视一下某些卖家的做法,非要等买了它的CD机才告诉你AUX的接法,太不厚道了!又不是什么机密,分享下又何妨?

本连接方法同样适用于卡罗拉的车机!具体拆机图已经有坛友发过了,不重复了,论坛搜索凯美瑞即可

电源一定不要高于14V,用12V的开关电源就行,实测干扰不算大

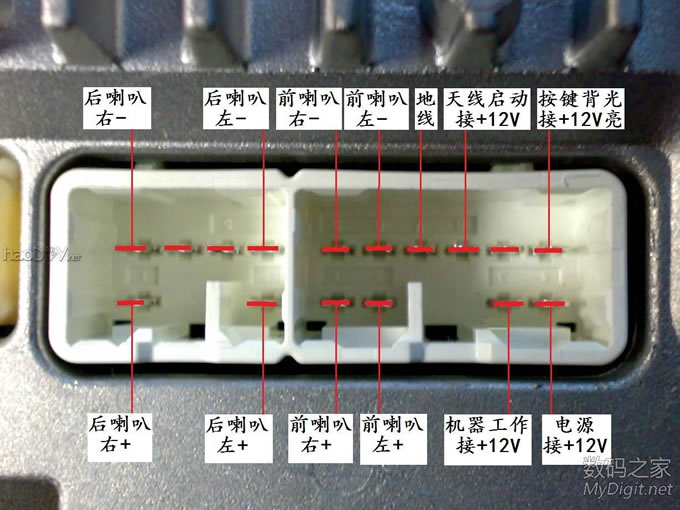

电源接法以及喇叭接法,实测天线启动线接不接均可.电源线掉电存储电台会消失
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法

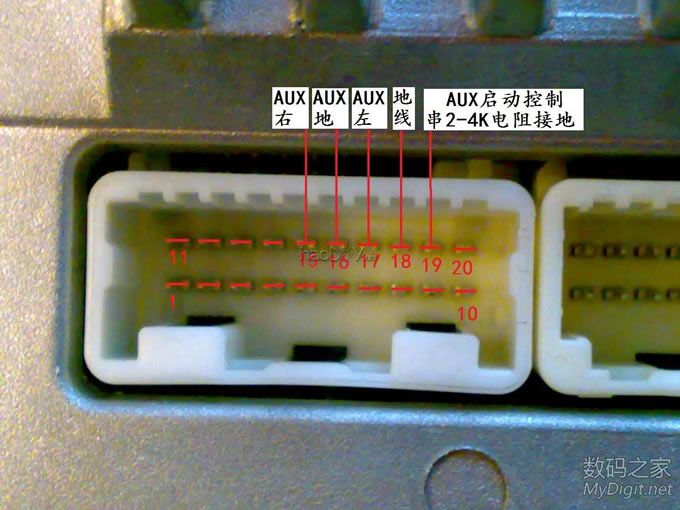

AUX的DIY方法,实测在18到19脚之间串接2-4K电阻即可,按两下CD/AUX按键就能进入.没啥神秘的,
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法

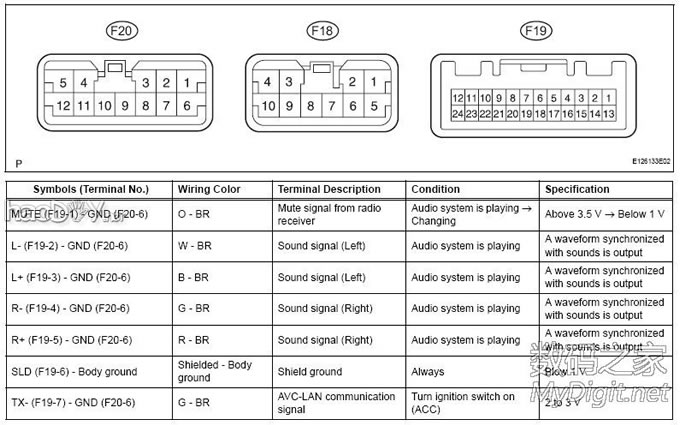

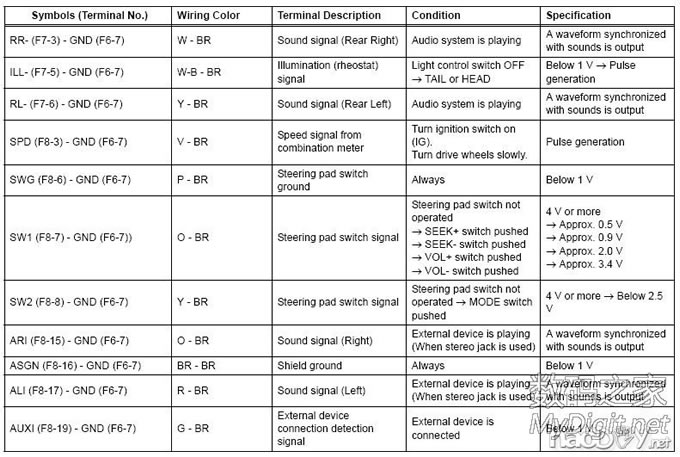

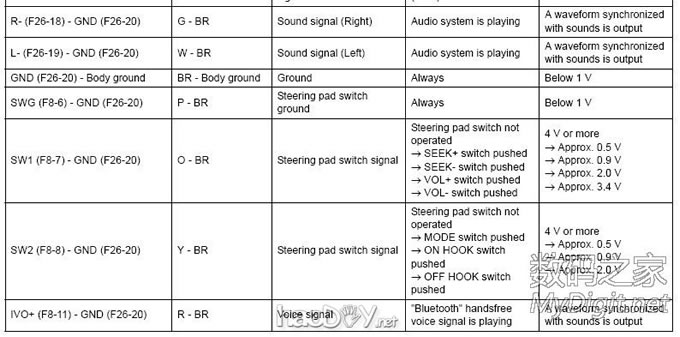

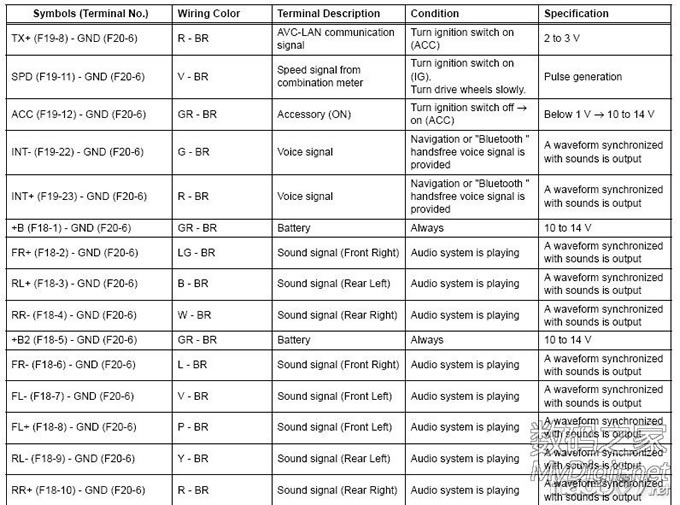

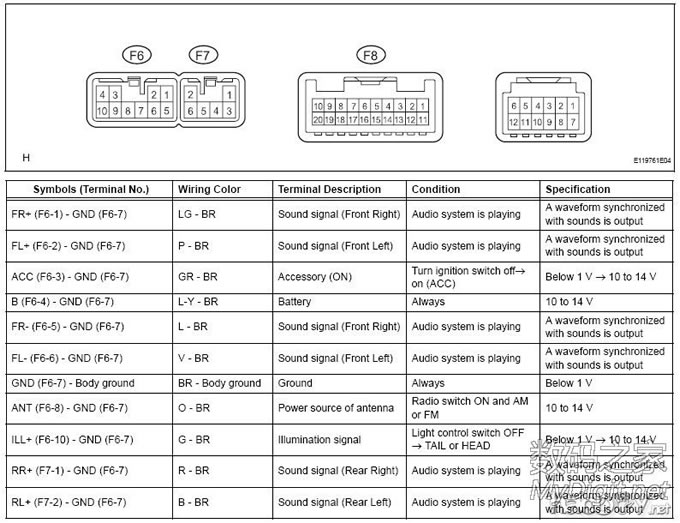

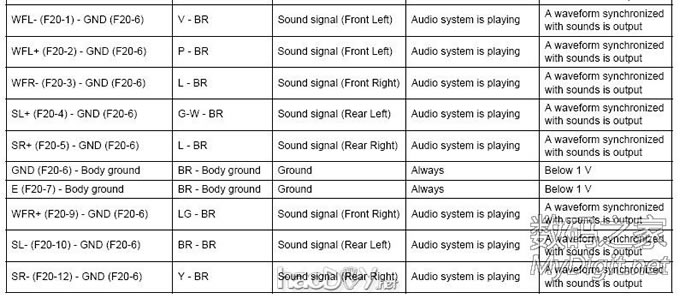

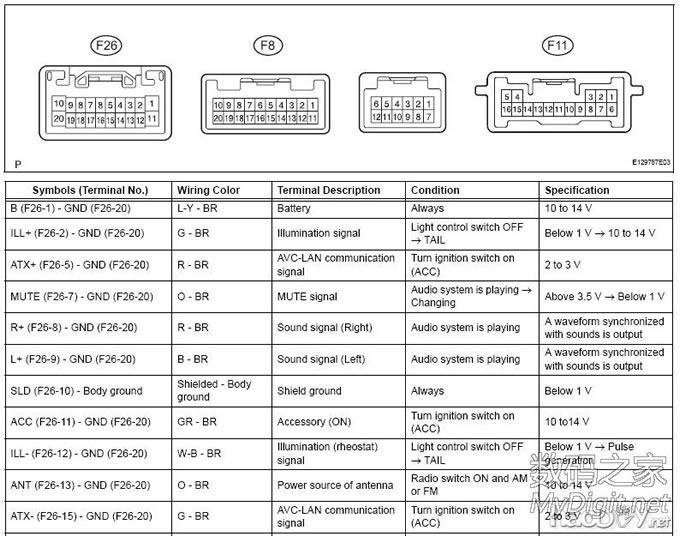

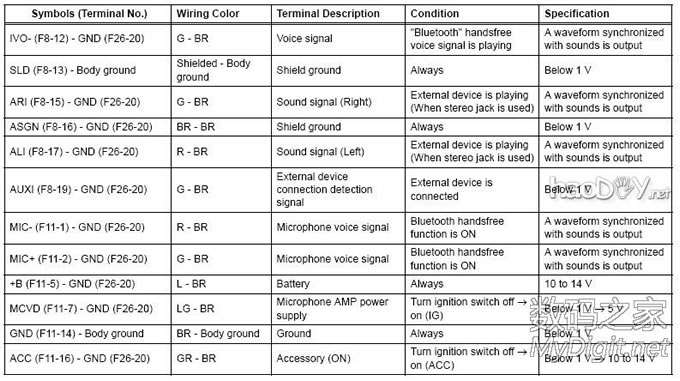

顺便附上英文说明,大多数丰田的车机,只要接口对应上,按说明书接线即可
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法

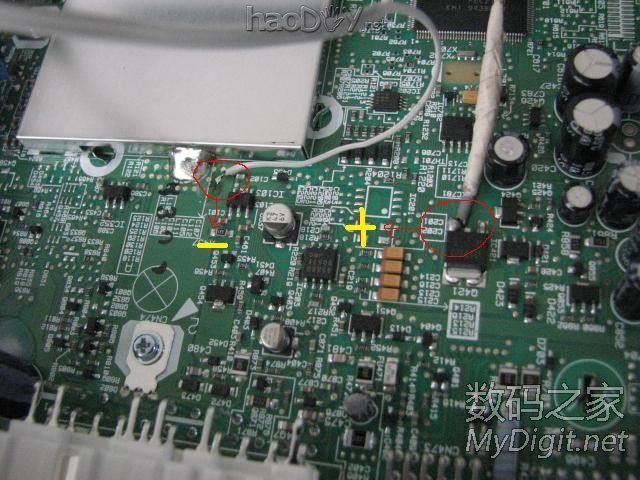

附网上搜来的加装记忆电池方法,带CD的机子在正极串接30K电阻,不带CD的串接200K电阻,电池用手机锂电池。本人还没有实测,仅供参考
丰田凯美瑞6碟CD机改家用的接线方法,以及AUX的DIY方法


顺便说一下,AUX的输入实际是2声道的,CD和FM也是2声道的,按键音也只能是前2个声道发声,所谓的4声道,只是前两个声道是完整的,后两个声道只有中高频输出,并不是真正意义的4声道功放,只是用了TDA7386 4声道功放芯片而已

想自己加完整的4声道输入,还请高人指点

直接在TDA7386的4个输入脚加耦合电容输入应该可行,但是却失去了调节音量音效等功能

想自己拿亚克力做个外壳,再加上音量指示等功能,再加个好点的MP3解码板......

是个大工程了,估计要等到过年完工了
