DAC的±5V。这些电压都不需要十分精确（要求精确供电的部分全都使用了ADP3338作二次稳压），但条件允许当然还是精调到了小数点后4位。
经实验CDPro2M在加载寻轨时9V电源的瞬时电流可达1.2A，所以要求供电要有1.5A以上。这里预先做实测，用5.1欧姆电阻接9V输出，示波器扫描速度设置1S/DIV，捕捉到电压纹丝不动，说明性能有足够保证了。而正常工作时大多在200mA以下，因此不需加散热片。此处电源供应是否充沛，会直接关系到读碟循迹是否准确快速。

程序烧写：

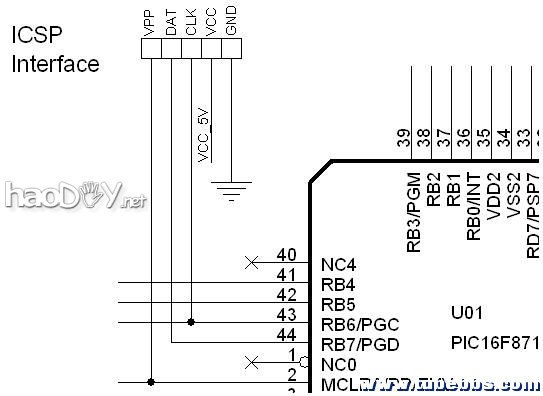

很多土炮朋友都怕这一步，但其实它最不费力气。将下载的源代码文件，用MPLAB IDE工具编译成HEX后烧录进MCU，过程就不作详述了。有需要的朋友可查找一下相关教程说明。我用一个简易USB编程器通过ICSP端口烧写，连接如图：
CD机DIY，设计制作全程(CDPro2M机芯)

慢慢来，就快到成品了，先继续调试板子。。。

摆地摊进行功能、性能测试：
CD机DIY，设计制作全程(CDPro2M机芯)

上电后LCD (责任编辑：admin)
