这个DIY转盘项目完成了位于匈牙利Nandor萨博,一个非常有才华的DIYer。 他的英语是远远好于我的匈牙利,我同意协助他在介绍他的DIY唱机项目。 我什么也没有在这个项目中,我只喜欢的编辑器。 - 布鲁斯Heran 。 额外的编辑和评论 乔瓦尼Militano 照片1:DIY的

这个DIY转盘项目完成了位于匈牙利Nandor萨博,一个非常有才华的DIYer。他的英语是远远好于我的匈牙利,我同意协助他在介绍他的DIY唱机项目。我什么也没有在这个项目中,我只喜欢的编辑器。- 布鲁斯Heran额外的编辑和评论乔瓦尼Militano

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

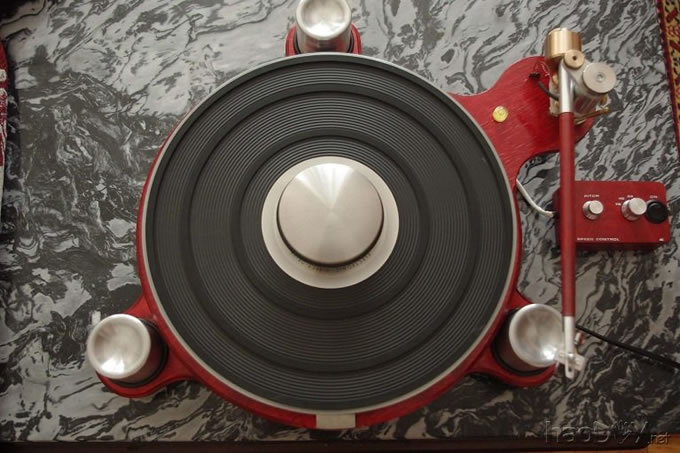

照片1:DIY的Hi-Fi唱机转盘

这的DIY创纪录的播放器项目开始作为一个转盘需要。我获得了双701作为DIY转盘项目的起点,这直接驱动转盘因为我已经找到一个很好的马达和转盘盘片组件,我建立一个转盘基座(基座)和DIY唱臂唱机。DIY转盘项目的总体施工顺序的轮廓,照片和构建日志下面。

双701转盘为出发点的项目是一个很好的选择的电机是一种直流伺服控制单元,被称为直接驱动式转盘条款。这意味着电机实际上是旋转的转台组件的一部分。这是与惰轮和滑轮皮带传动式唱盘这是比较常见的。每种类型的转盘驱动器的相对优点的讨论是给最终用户,并不会是这个项目的一部分。虽然在使用直接驱动单元701从双转台的优点是,它是一个相当的振动和无噪音总成,它可以直接安装到相同的电路板的唱臂。事实上,这是在原来的转盘构造。安装到同一块电路板上,简化了施工过程。1973-1976年间生产的双701唱盘和一个典型的双701转盘在照片2所示。只有盘片,与对照组的直接驱动马达组件双701电唱机。

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

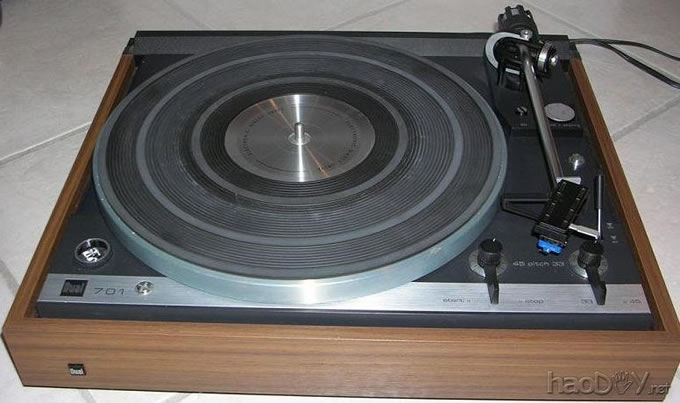

照片2:复古双701直接驱动转台

的的唱臂是一个很特别的设计,手,使用当地的材料和本地机加工车间的协助下,已经建立了。DIY唱臂我使用的这个项目是最唱臂不同,有没有固定的枢轴点或轴承。唱臂管和配重的单丝线程暂停,由高强度磁铁和地点举行。这个的唱臂设计,具有非常低的摩擦。


DIY转盘护墙板(基地)建设

来自soundfountain.com,其中概述了建设一个底座SP 10-MK2的主意,用几层胶合板建造了坚实的底座由于工艺SP-10转盘也采用了直接驱动电机系统,我决定把我的底座采用相同的设计理念。转盘的基极将构成层叠的三个切胶合板件。胶合板是一个很好的材料,使用的转盘底座,因为它是稳定的(缩小),相对于实木,它是不太可能产生共鸣,更强,重量不到。照片4和图5显示了纸模板用于切割胶合板的部分将被用于为转盘底座(基地)的建设。

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

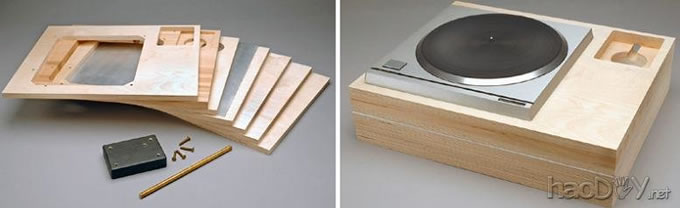

照片三:多层胶合板护墙板的工艺SP-10转台

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

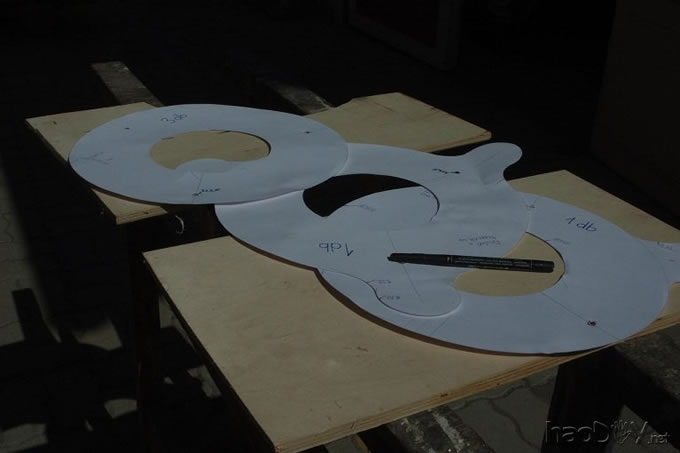

照片4:胶合板DIY模式转盘护墙板

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

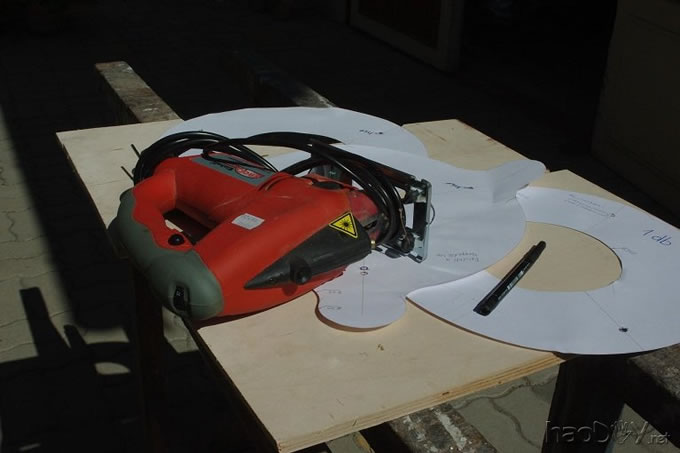

照片5:DIY转盘护墙板的切割胶​​合板

钻孔,将用于固定的层叠胶合板趾板基一起通过胶合板叠片。

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

照片6:胶合板叠片为转盘护墙板(基地)

照片7和8显示了三个螺栓的安排,是用来固定的夹板叠片,将弥补底座转盘。约等距隔开的三个螺栓。螺栓被用来保存一起胶合板叠片,而碱砂磨。在最后的趾板工程中堆积的胶合板基地也将一并举行木材胶粘剂的使用(图10)。请注意,照片显示的是已经被打磨后的胶合板基地和染色。

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

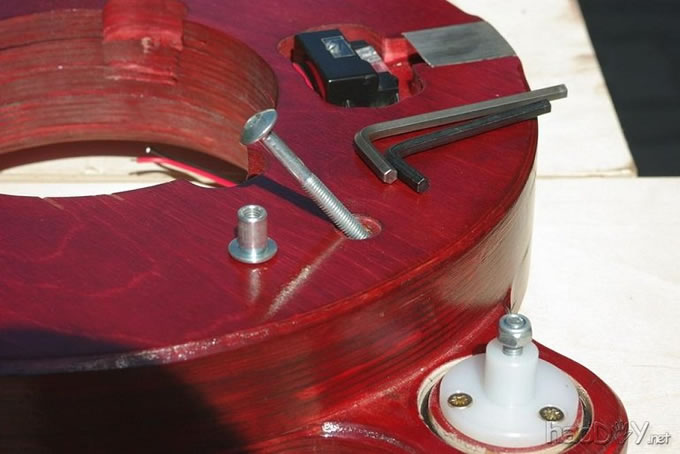

照片:多层胶合板转盘护墙板

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

图片8:多层胶合板转盘护墙板

木材砂光机(带式砂光机)用于转台趾板来确保平稳的圆边缘的类型在照片9所示。

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

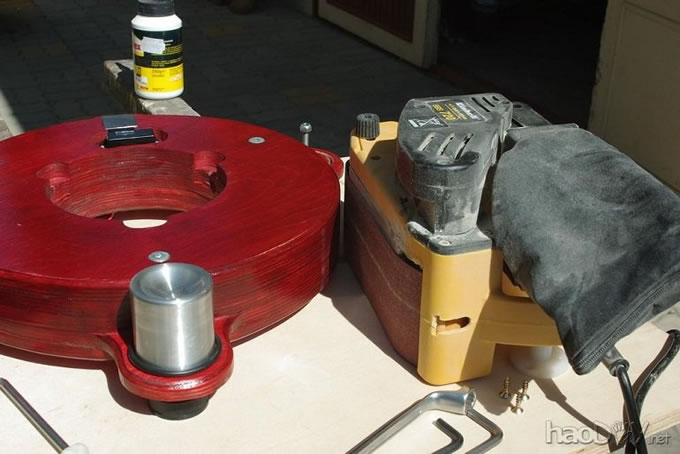

照片:砂光机,以理顺堆积胶合板基地

一个的木材胶粘剂用于保存成品胶合板叠片,将弥补底座转盘。完成后,木胶,染色堆叠的胶合板基地。

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

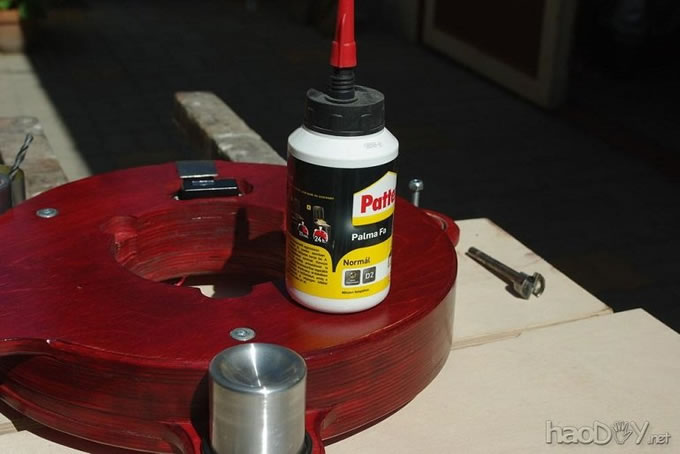

图片10:用于堆叠的胶合板护墙板,木胶/粘合剂


DIY转台支撑脚和悬挂

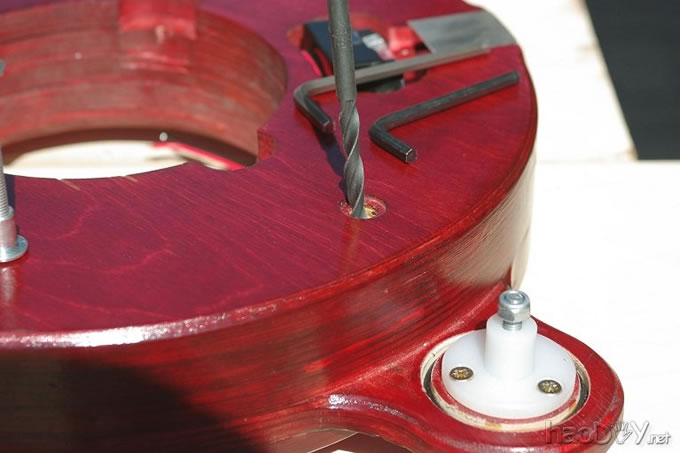

摄影11至13中示出的圆形槽,以保持在转盘安装支撑脚的施工方法。首先,孔锯用于切割圆形槽,会整齐地举行的转盘支撑脚的外部硬件。

匈牙利译文:DIY电唱机转盘 - Hi-Fi音响声音记录播放器

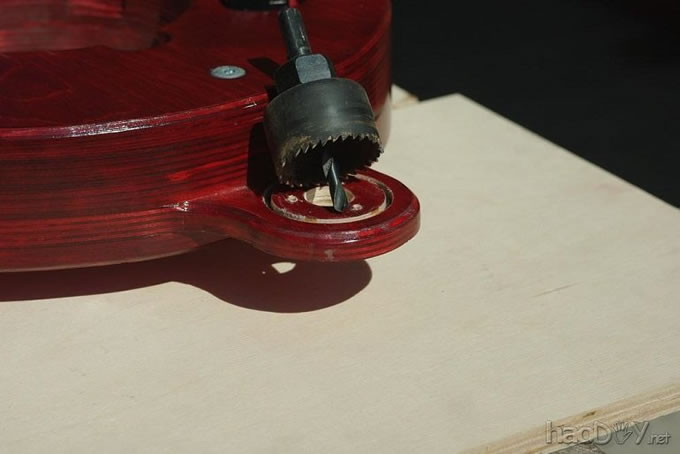

图片11:环形转盘支撑脚安装 (责任编辑:admin)
