CD机DIY，设计制作全程(CDPro2M机芯)(5)_haoDIY_音响电子电脑科技DIY小制作发明

音频输出使用变压器。这个型号用仪器测试的结果不尽理想，正反臂绕组结构应该是非对称的，特别是方波超过25KHz后，两臂波形相差明显。使用它的原因仅仅是实验中曾讨好过我的耳朵，进而坚定地舍弃了输出电容。这个变压器如不想用，PCB上跳过去即可。

既然用了192KHz24Bit的DAC，并且变压器天然具有阻挡高频的特性，按理可以省掉LPF。但反复琢磨后，还是担心把过多高频量化噪声送去输出变压器，会带来调制使其工况复杂化。饭菜里的砂子虽未必会产生有毒物质，但吃下去总会影响胃口甚至妨碍消化功能，预先洗一洗淘一淘还是必要的。再者，如果今后实践验证了可不用LPF并带来音质上的好处，那么可很容易地去掉些阻容元件便将LPF改为单纯的Buffer形式。

电源部分虽阵容庞大但原理相对简单，线路图略

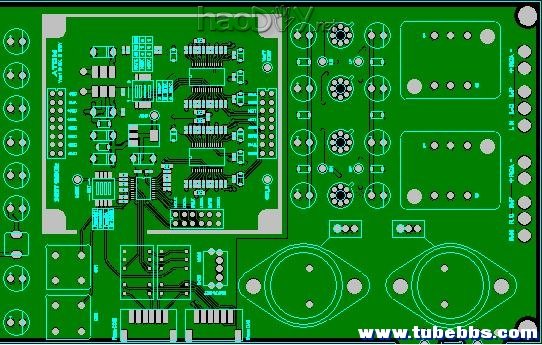

主板PCB设计（局部）：

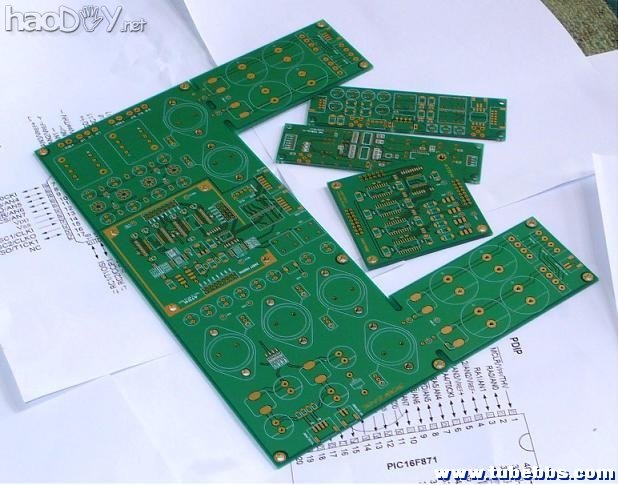

做回来的全部PCB:

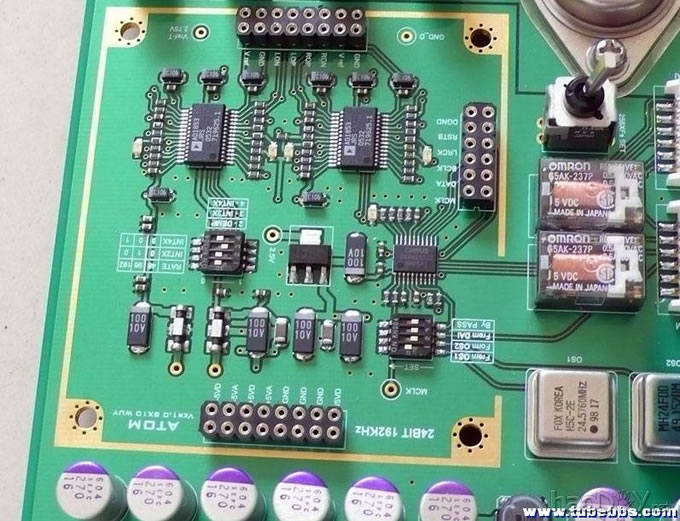

焊接完成的主板，DAC局部：
