当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

时间:2013-02-11 18:16来源:未知 作者:ecc32 点击:
1.0 缘起 众所周知,Garrard的301、401和THORENS都是黑胶唱机里的经典铭器。而Garrard的301、401不带底座销售的方式给了世界上的黑胶发烧友发挥创造力的机会。世界上301、401唱机底座的数量和模样数不胜数。 关于301/401的历史和特点可以参阅Haden Boardman(
当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

1.0  缘起
众所周知,Garrard的301、401和THORENS都是黑胶唱机里的经典铭器。而Garrard的301、401不带底座销售的方式给了世界上的黑胶发烧友发挥创造力的机会。世界上301、401唱机底座的数量和模样数不胜数。
关于301/401的历史和特点可以参阅Haden Boardman(UK)的文章:使用黄油轴承的灰盘Garrard的301由1953年开始生产,而稀油轴承的白盘301开始生产于1957年,而401于1964年问世。文章还指出了底座的重要性,认为Garrard原厂推荐的301底盘是音质劣化的重要原因,而应该使用大而重的底座来抑制噪声。
按说401推出的初衷是打算改进301存在的“哼声”等问题,在外观上也弄得时尚些,比如:抖晃率:301的WOW(晃、指6Hz以下的频率偏移)是0.2%、而401的是0.08%,对FLUTTER(抖、指6Hz以上的频率偏移)301是0.05%、401是0.04%。抖晃率过高的话在听感上表现为低频调制噪声,是音色劣化的原因之一,人耳对中音域1~6Hz的频率偏移最为敏感,所以,401的改进(WOW:0.2%变为0.08%)应该是非常有意义的。是但发烧友的评价却是五花八门的。似乎普遍认为401不如301。

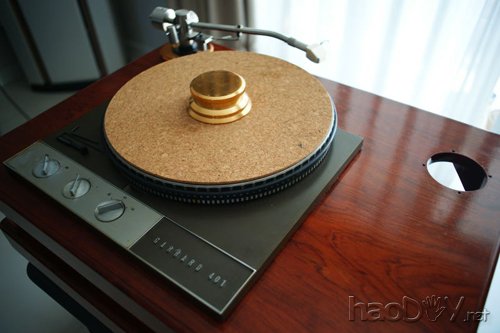

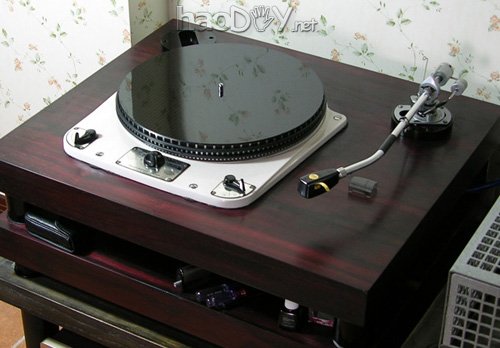

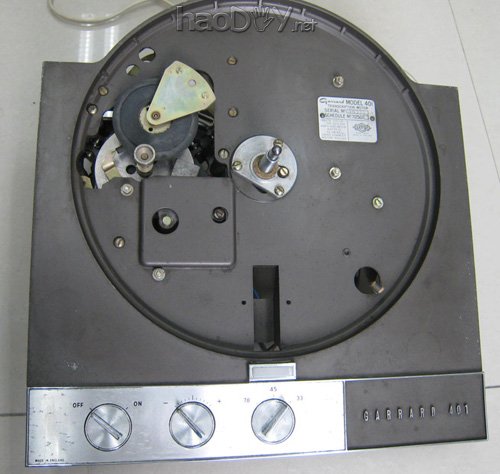

在下之前一直使用的是白盘Garrard301,底座历经变迁,目前是DIY的两层木板+4个铜柱的结构。2009年秋天,一个偶然的机缘,得到了一台Garrard401,这台401品相一般,但从运转部件看是似乎使用频率并不高。
于是乎,也就心思思地琢磨着给401做个什么底座。经过上网搜寻、请教发烧友,大部分的玩家用的大多是以下3种结构:

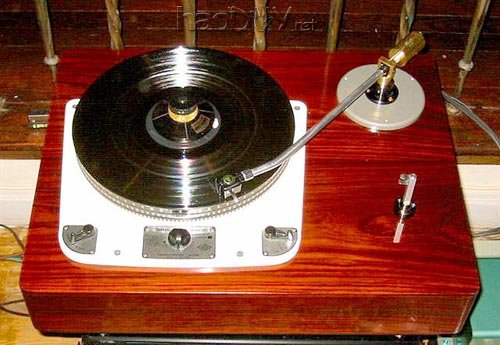

1、两层木板(或其它板子)+柱子(和在下的301底座类似);
2、一个木框+板子;
3、一个木头墩子的结构;
4、石材的。
因为前两种在下都尝试过了,感觉没啥新意,石材又不具有加工能力,也就起了另辟蹊径的念想。

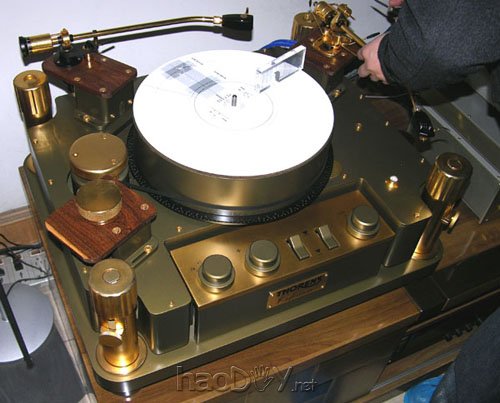

2010年初,到外地发烧友家访,认真听过TNORENS的REFRENCE后,被它的声音效果折服。开始琢磨着可否按照它的结构为401 DIY一个底座?

当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

当Garrard遇到THORENS时——Garrard401电唱机黑胶唱机底座DIY记

2.0 设计

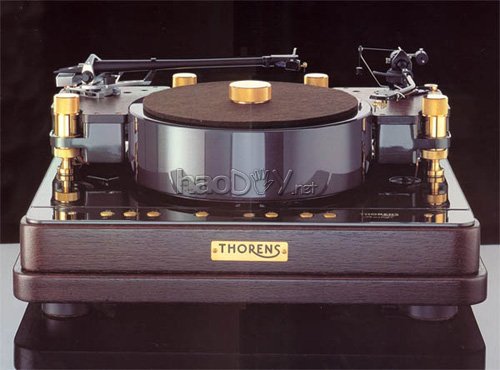

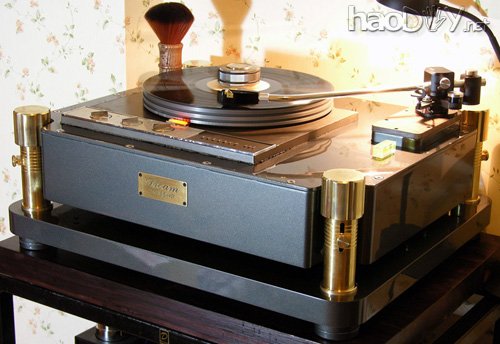

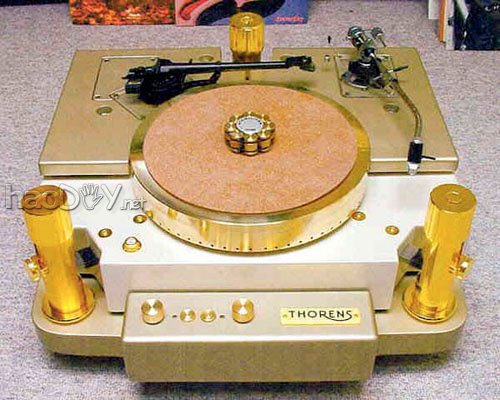

THORENS的REFRENCE是他家的老大,窃以为其设计思路是:大重量、低重心、钢板弹簧悬挂减震、电动机与转盘部分分离。简单地讲它是一种“重型软盘”的设计。
所以,在下设计401的底座是也采取了同样的原则:大重量、低重心、钢板弹簧悬挂,而将被发烧友诟病最多的401的“体积、噪声巨大的”电动机从其面板上分离、通过3个立柱固定在作为基座的底板上。其间得到了luss兄宝贵的THORENS的REFRENCE的拆解资料图片和Richard老弟宝贵的建议。
(注,多能士详细的图片请看本人博文:http://blog.sina.com.cn/s/blog_6117ce690100osjn.html)

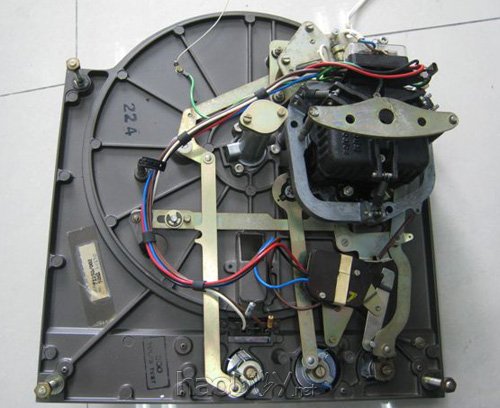

这个底座,当时设计、制作初衷之一是一个试验平台,可以试验不同材料的钢板弹簧、不同的唱臂垫、取消401的铝制面板、尝试不同材料的转盘、试验精度更高的主轴轴承等等的玩意儿。所以拆解了401并用三坐标测量机进行了全面的测量。
还有就算是对401重放效果的一个挑战吧。恕在下孤陋寡闻,迄今为止,在下还没有见过谁为401(或301)做过类似的底座。我想通过它来印证重型金属结构转盘重播声音的权威性,印证401只要配上合适的底座,也是一样出色的(这个底座的尺寸稍加改动,也可以用于301)
