用"组合"的方法制作矿石机，可以按"需"使用，如图1中接在天线1输入时就是单回路单调谐矿机，优点是灵敏度最高，接在天线2时就是双回路单调谐矿机，优点是选择性较好。当接入天调时就组成了3回路双调谐矿机，可获得较高的灵敏度和更好的选择性。需要什么就用什么，可任意组合，乐趣多多。

下面介绍一款供网友参考
本组合由检波器(主机),匹配器(输出变压器等),陷波器(吸收回路),二款天调共5件组成。

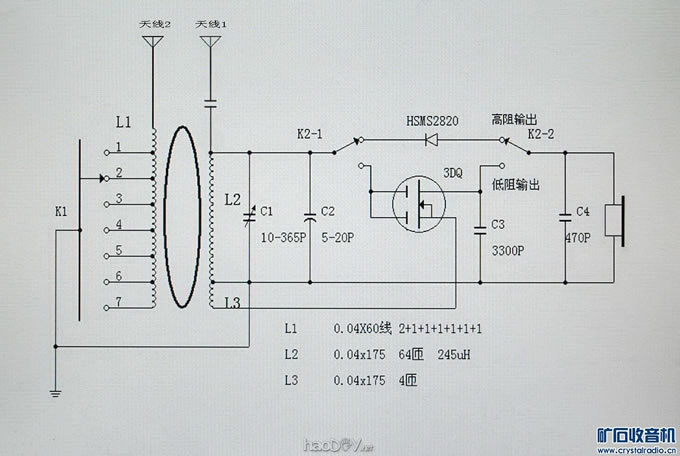

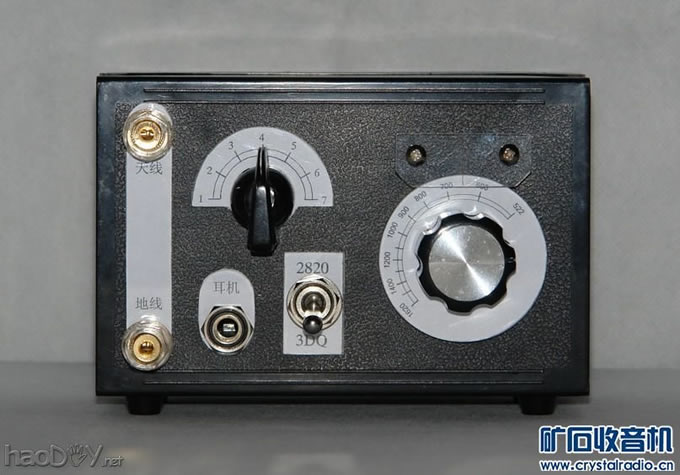

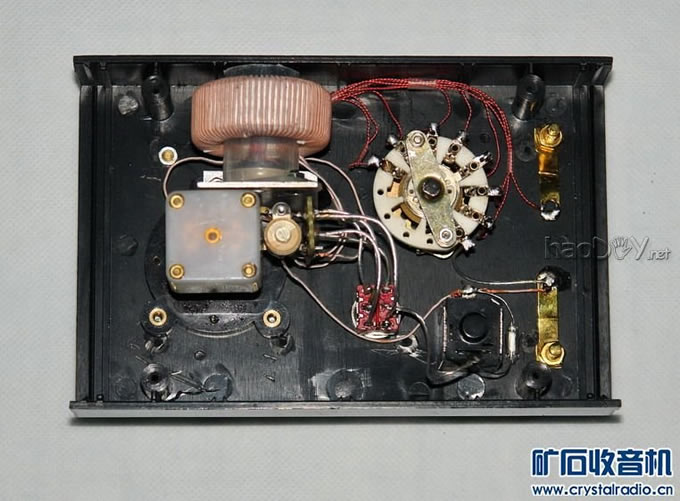

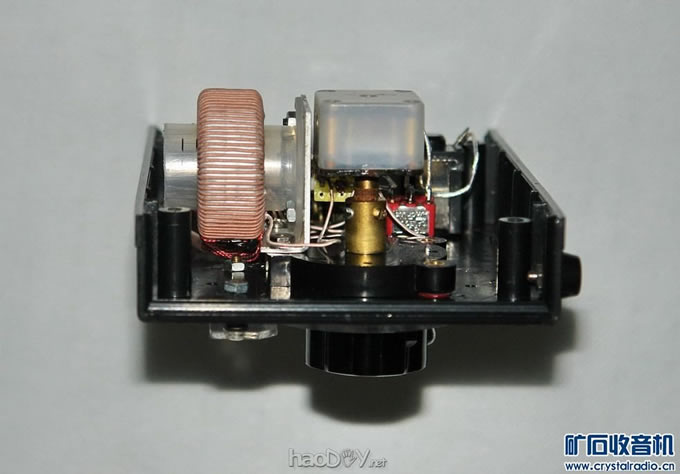

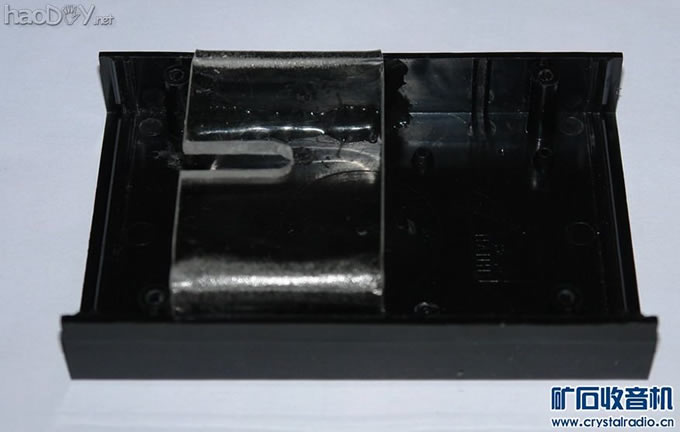

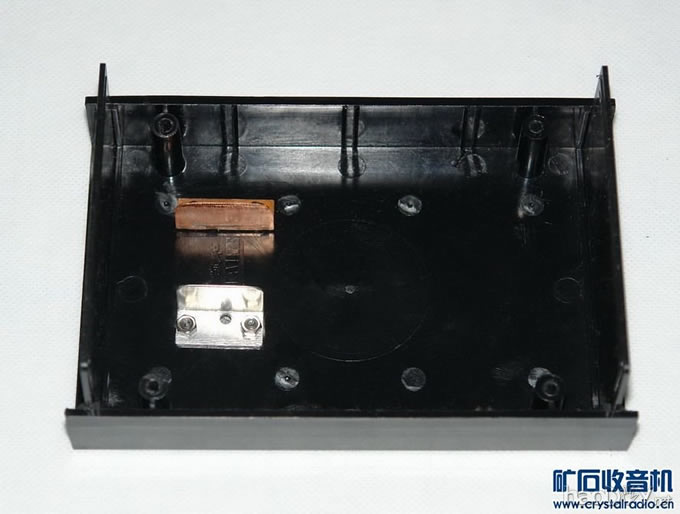

一,检波器(主机); 本机可单独使用，即是一台单回路，双回路单调谐矿机，也可以组合成三回路双调谐矿机。先上电路图:

＂组合＂式矿石机

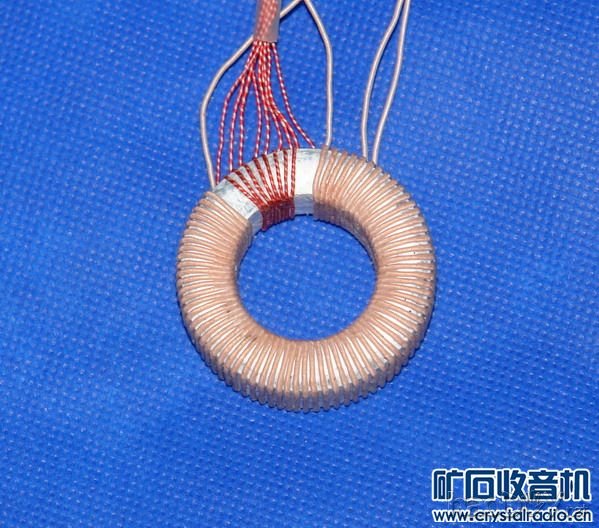

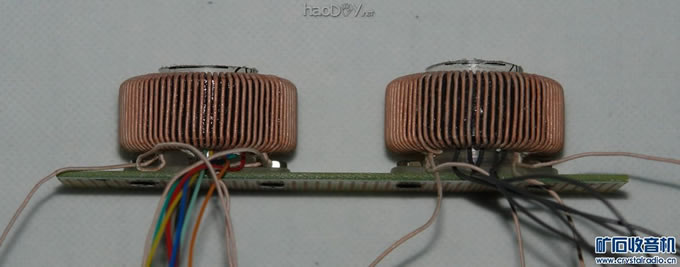

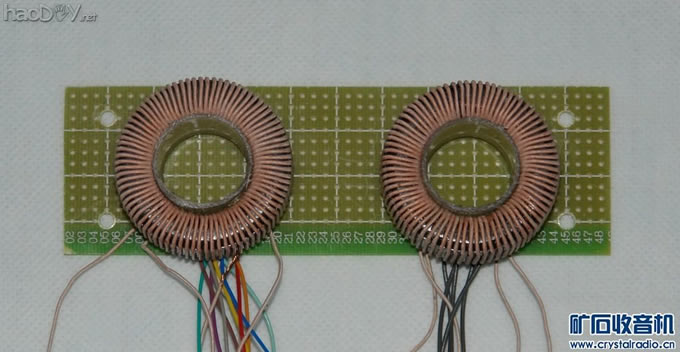

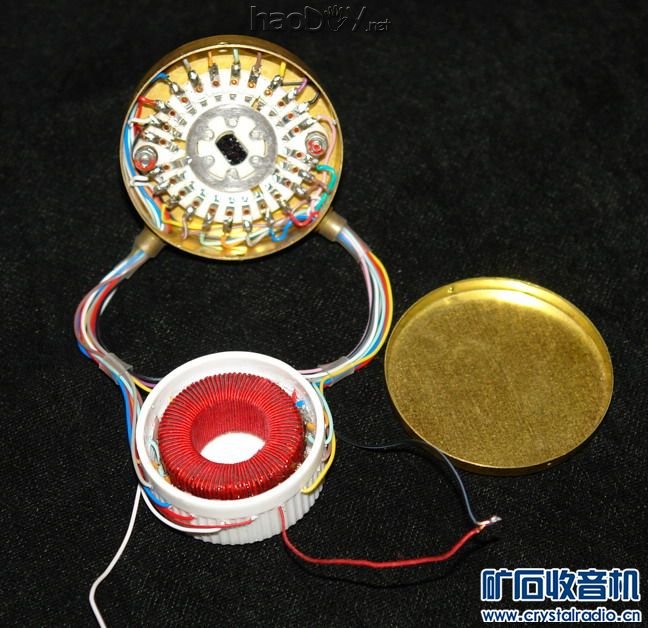

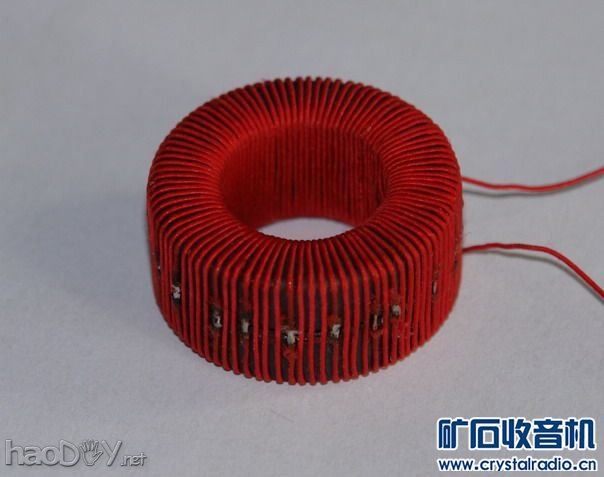

线圈绕在二只37mmx25mmx7mm磁环上，这种型号为R40C1的镍锌磁环性能优良，用175股里兹线在1.5MHz频率时空载Q值在1000以上。

＂组合＂式矿石机

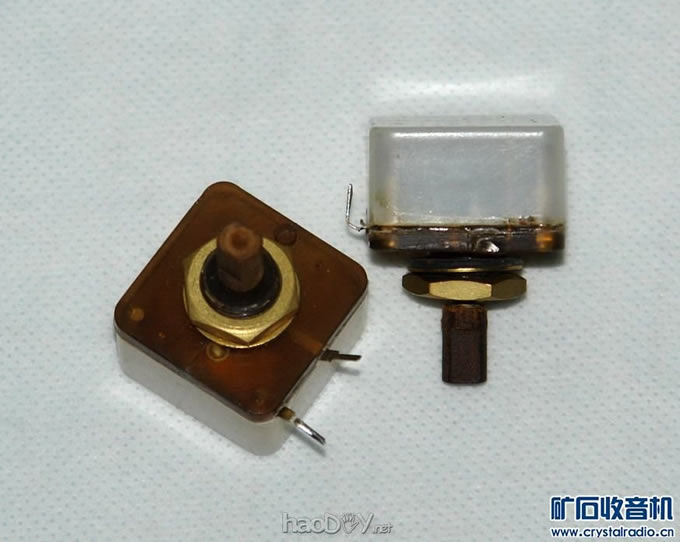

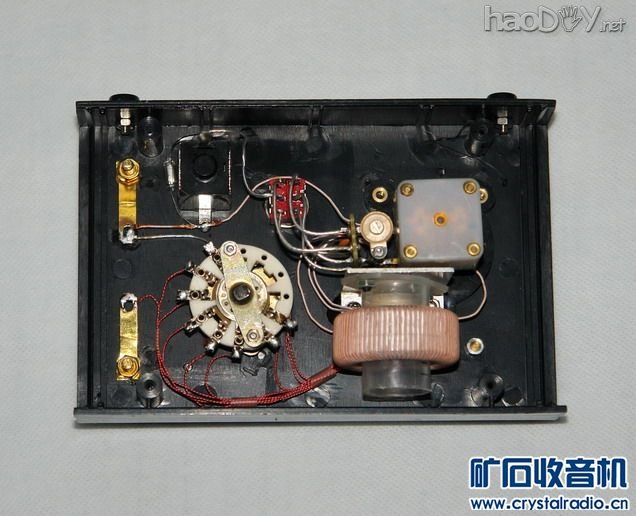

可变电容用一款"军机"品，静片和动片都为铜质。再配上一个"熊猫"减速扭。

＂组合＂式矿石机

检波管使用2820(高阻)和3DQ(低阻)，可直接用动铁或压电耳机以及舌簧耳机收听。

＂组合＂式矿石机

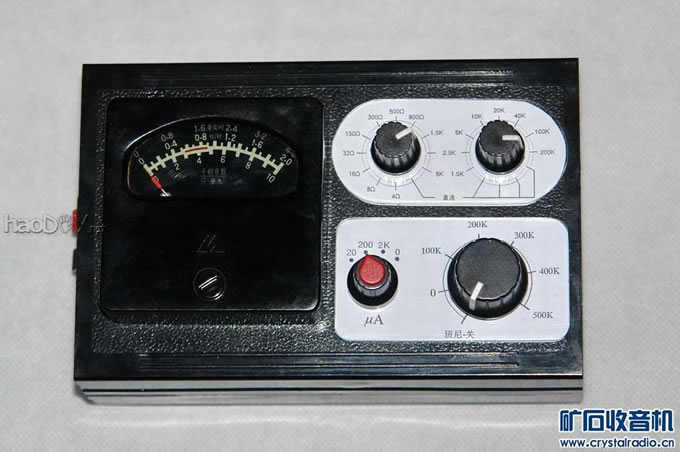

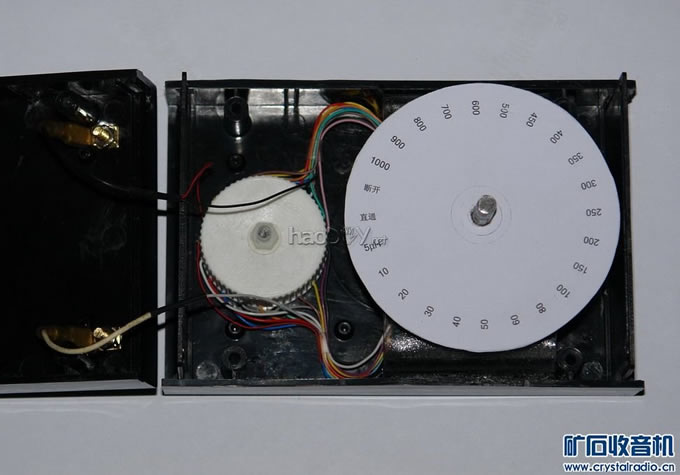

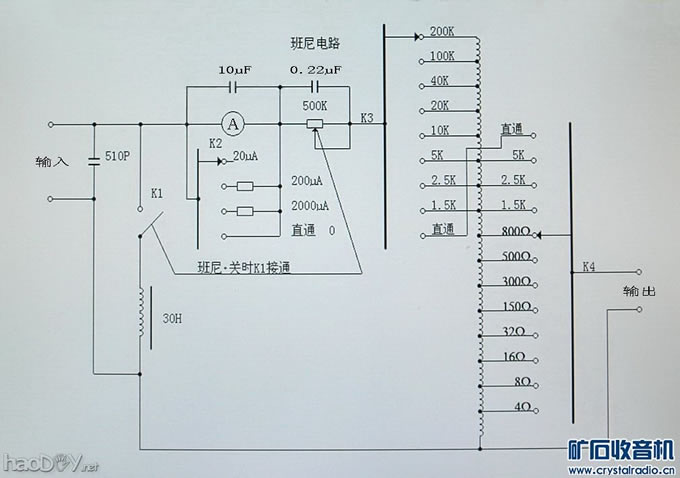

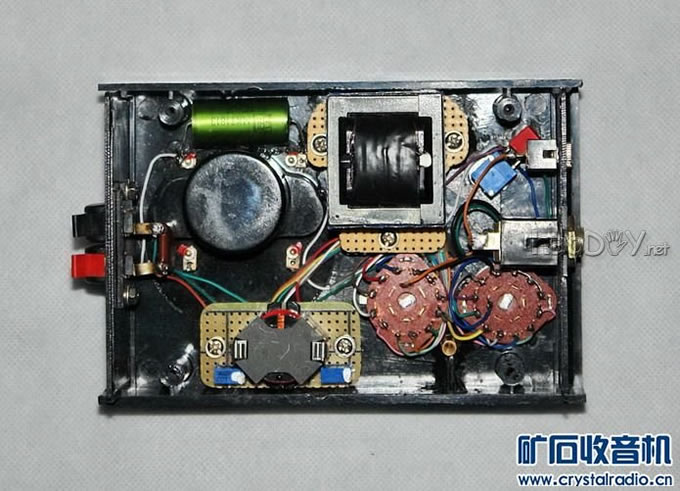

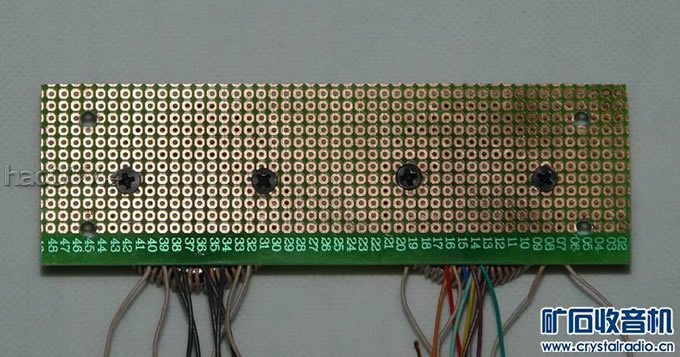

二,输出电路(匹配器): 该部分由仿T725变压器，直流电流表，陈宪文电路(部分)，班尼电路组成。

＂组合＂式矿石机

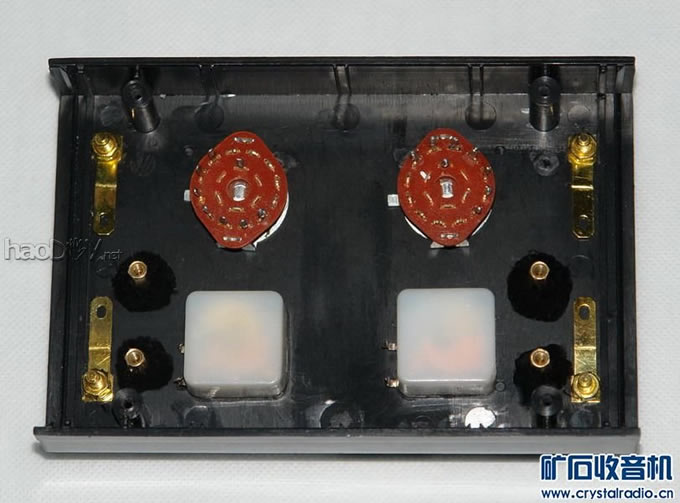

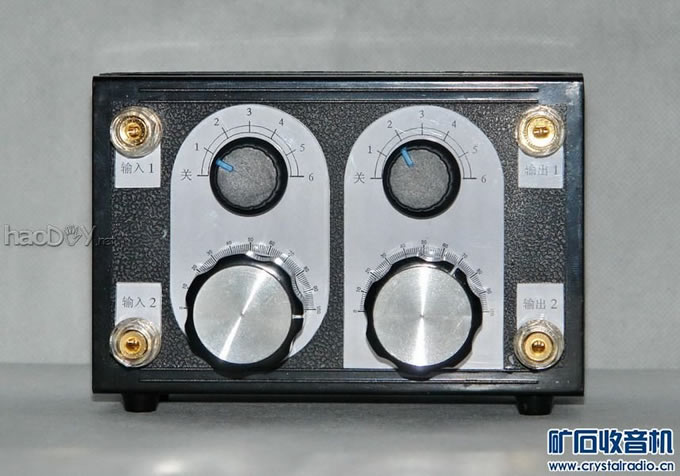

三，陷波器(吸收回路):当有两个台较近有混台情况或有强台压弱台情况发生时，就要用陷波器。使用陷波器时你会发现,强台声小了或者无声了，而弱台却比以前声大了。

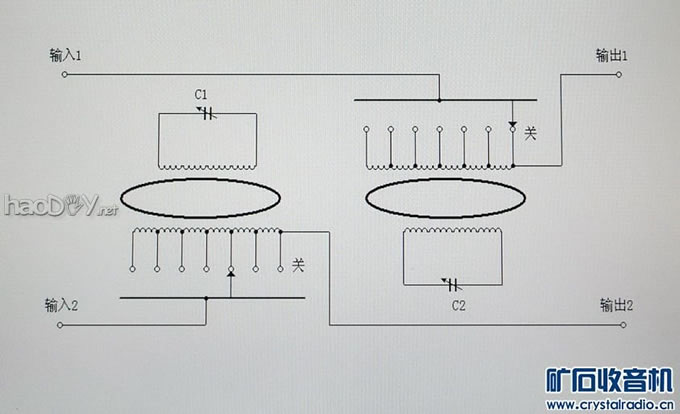

电路图

＂组合＂式矿石机

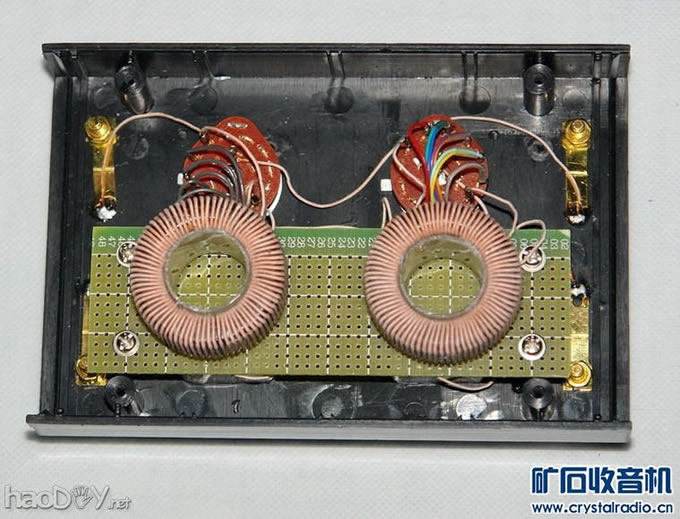

电路为双回路型式，在需要的时候可以把两个串联使用，也可以在天线和地线之间分别使用。
磁环用37mmx25mmx15mm，线圈用0.04x175线，调整抽头位置可改变吸收量。

＂组合＂式矿石机

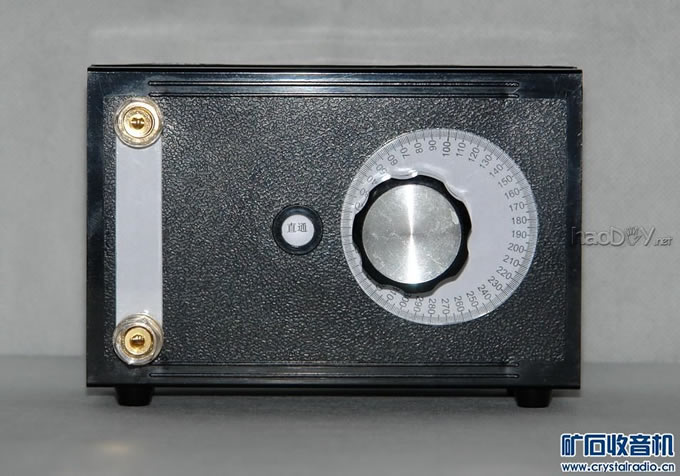

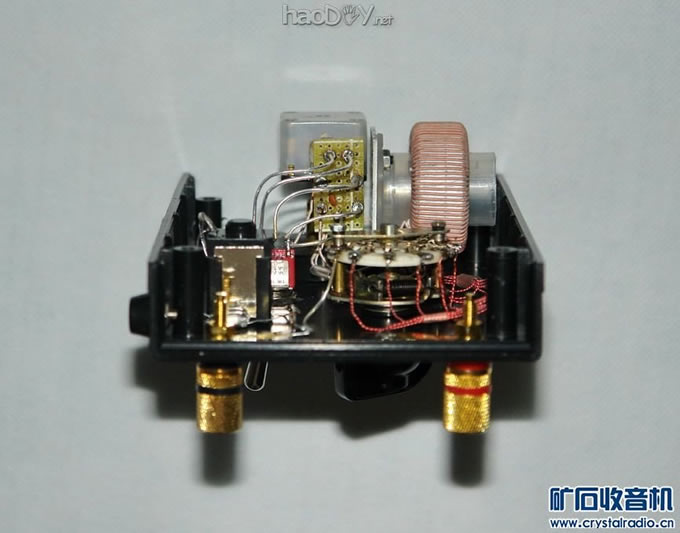

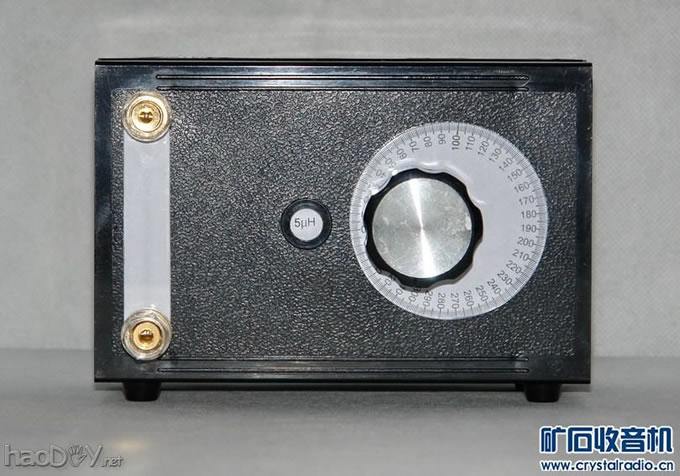

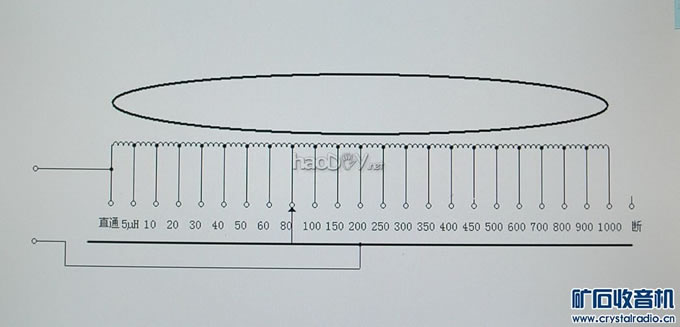

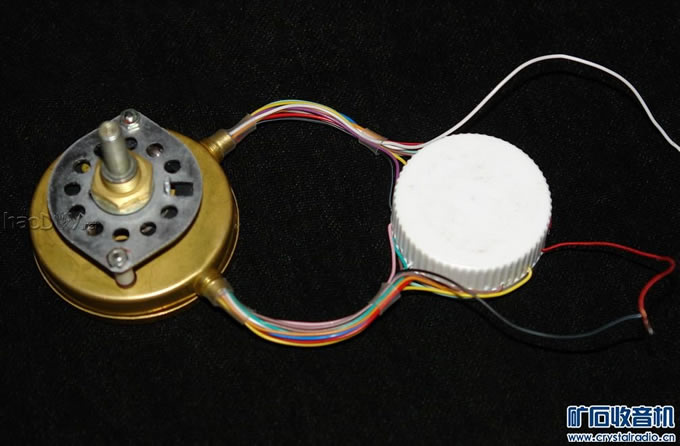

四，天调1:此天调电路原理是利用天线的分布电容与天调电感组成谐振回路，改变电感量即可改变谐振频率。
此电路优点是调谐方便，缺点是不能精确调整频率，在频率高端效果不好。
磁环用NXO-100 31mmx18mmx7mm 线圈用0.04x60线。
使用方法;先将天调串接在天线回路中，天调置于直通位置，然后调台至最大声，再旋转天调选择至最大声即可。

＂组合＂式矿石机

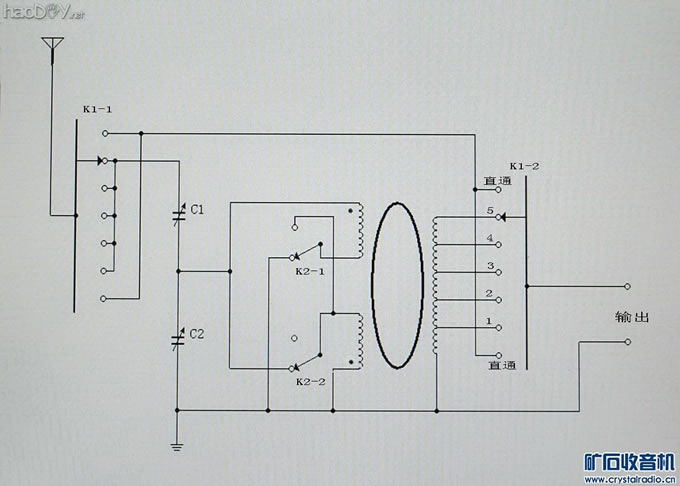

五，天调2:电路图

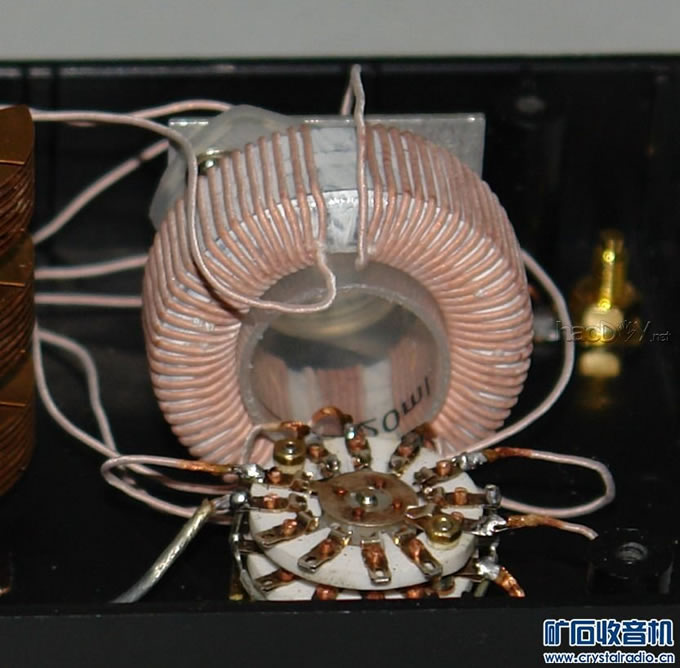

二只37mm磁环叠加，用502固定，外包聚四氟乙烯(生料带)，谐振线圈用0.04x175线分两组各33匝绕制，即所谓"双值反绕"法，串联电感量245uH，并联62uH。当两线圈并连时在2MHz时Q值还在1000以上。
可变为3x180P三连，C1用一连，另两连并连组成C2。
改变输出抽头位置调整输出强度，使用中1匝位置效果最好。

双值反绕示意图
