睡不着，爬起来继续干新手必看——矿机元件大集合

=================检波二极管=================
检波二极管的好坏非常重要，直接影响到收台的效果
先来张大图
新手必看——矿机元件大集合

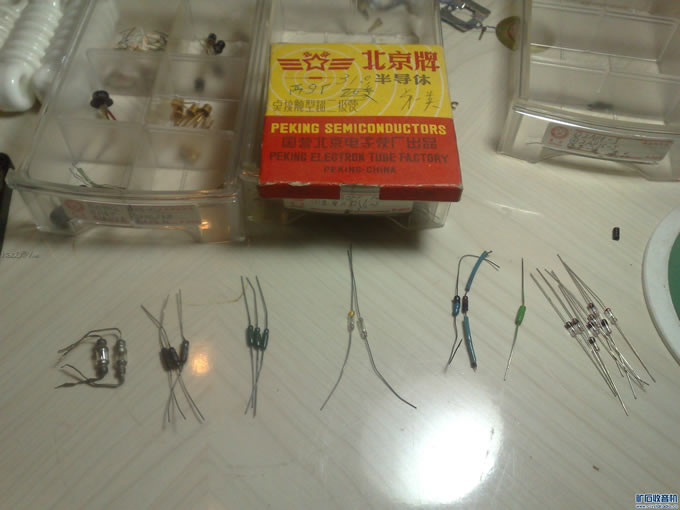

由左至右依次是：
2Д2 2AP9-J 2AP15-J 不知名不知名 2AP14-J IN60-P
新手必看——矿机元件大集合

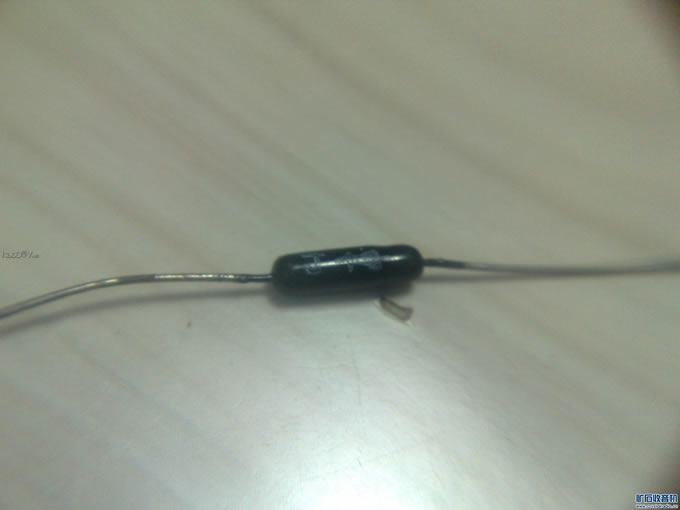

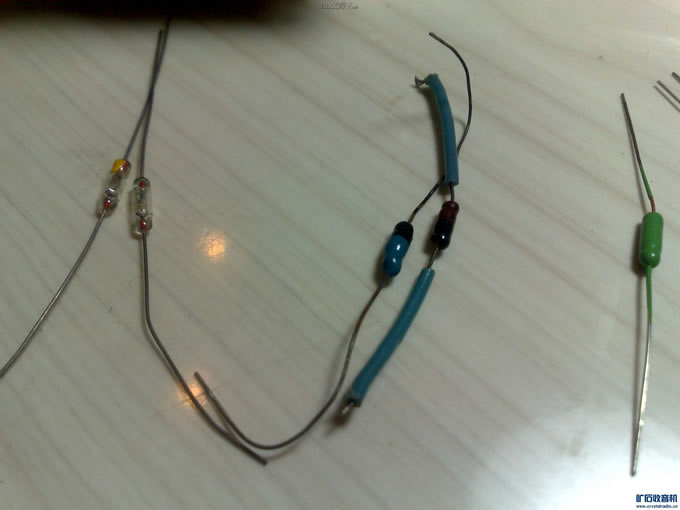

这种现在几乎见不到了
新手必看——矿机元件大集合

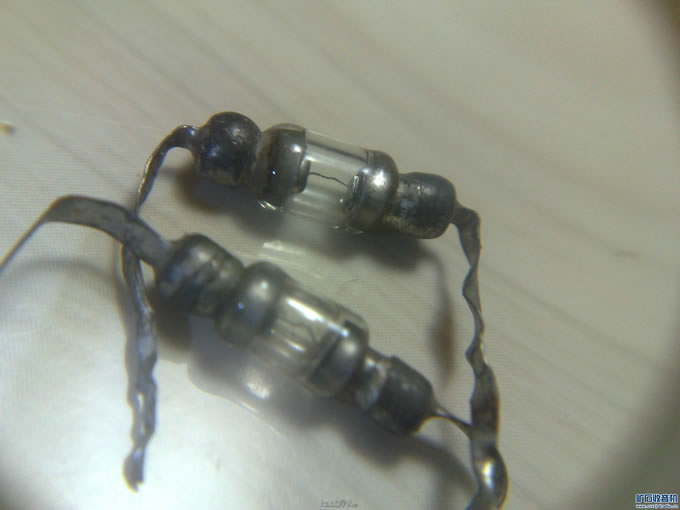

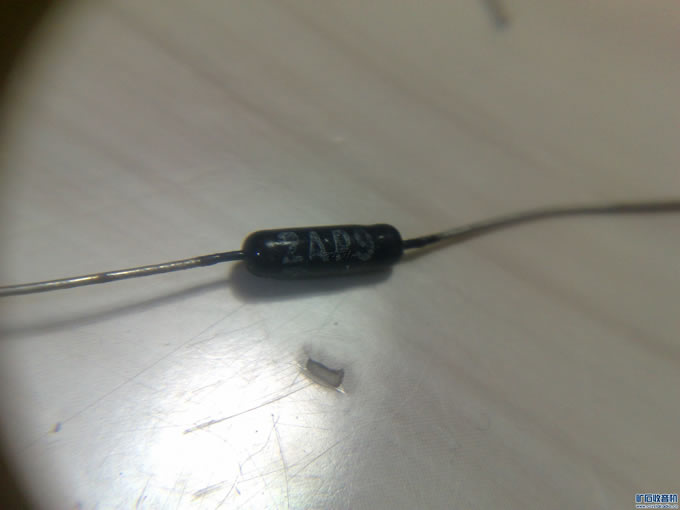

大名鼎鼎的2AP9，俺这是军工金键的，J级
新手必看——矿机元件大集合

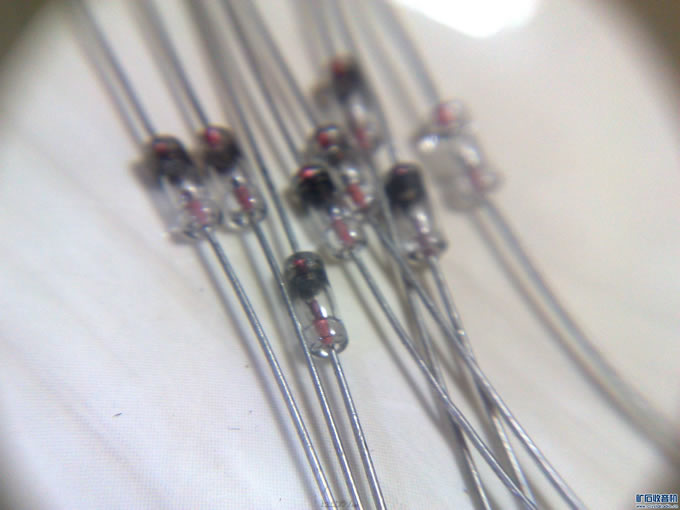

IN60-P，多得很

- - - - - - - - - - - - - - - - 结构- - - - - - - - - - - - - - -
新手必看——矿机元件大集合

这是苏联的2Д2，他比较大，看起来有点像活动矿石了，一根细长的触须连接到对面的锗片上

===============天线架设================

天线架设的要求是尽可能的长，当然要在允许的四分之一波长范围之内
要尽可能高，并且与大地隔离
新手必看——矿机元件大集合

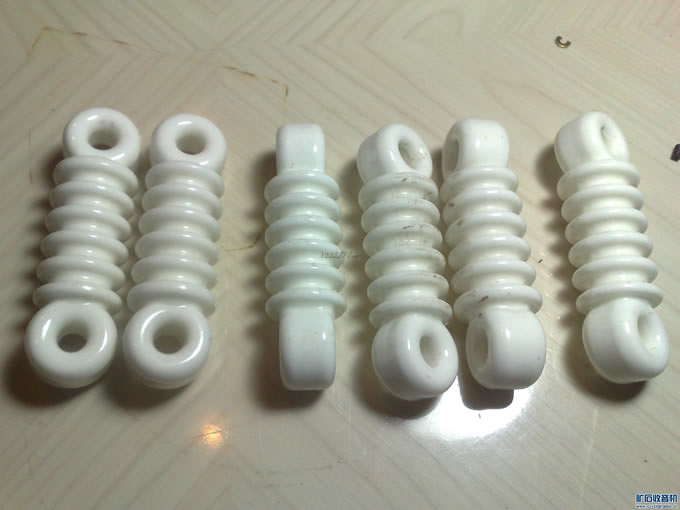

这是真正的陶瓷绝缘子，理论上要比自制的好，用它来牵拉天线
新手必看——矿机元件大集合


下载附件

2012-11-4 01:04 上传

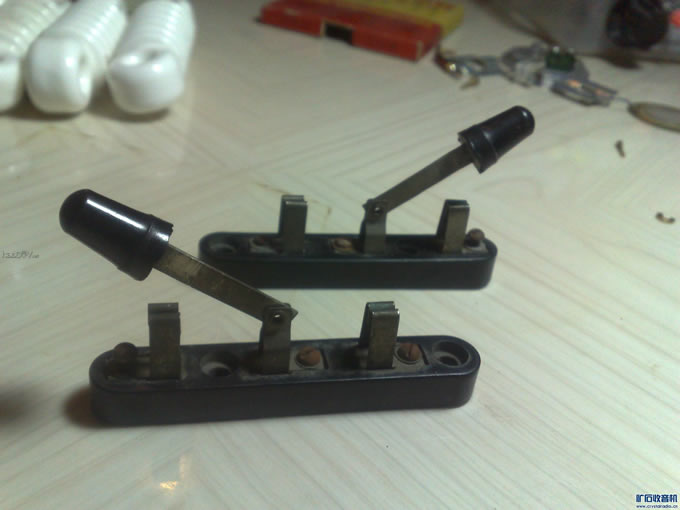

这是普通的闸刀开关，如果你架设的天线长期暴露在室外，就需要加一个这东西，天线引下线接在中央，剩下的一边接矿机，一边接地，遇到坏天气就打到：“接地”位置，保证安全
努力一下，全都搞定新手必看——矿机元件大集合

=====================可变电容====================
可变电容没啥好说的，建议用空气可变，因为他的品质因数Q相对来说比较高，通常我们用的都是365P

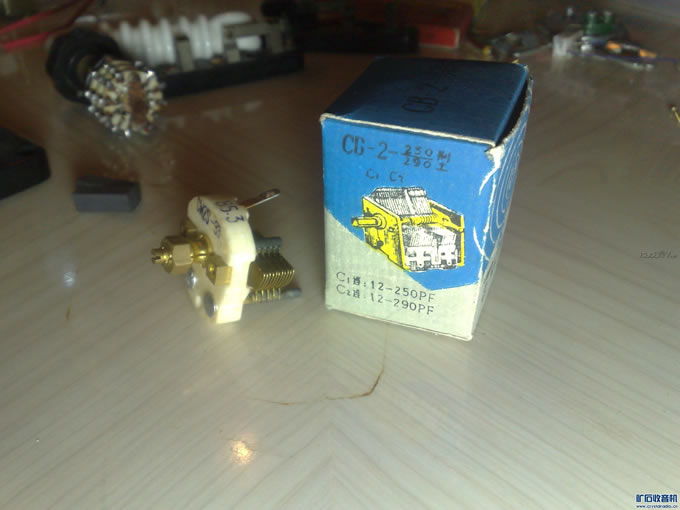

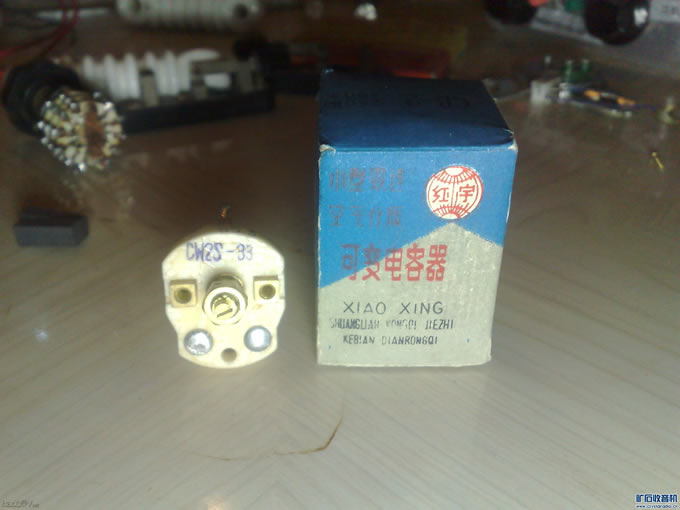

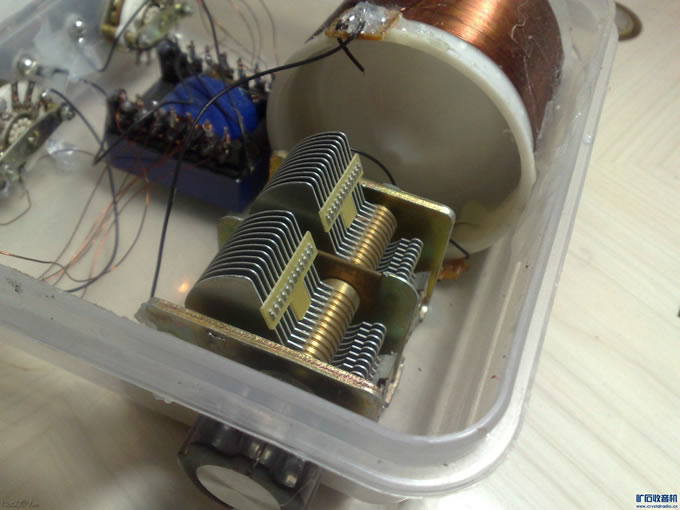

图片里有一个33P空气微调和一个差容双联，我的矿机利用的是365P双联，只用了一联
新手必看——矿机元件大集合

==============随便说点===================

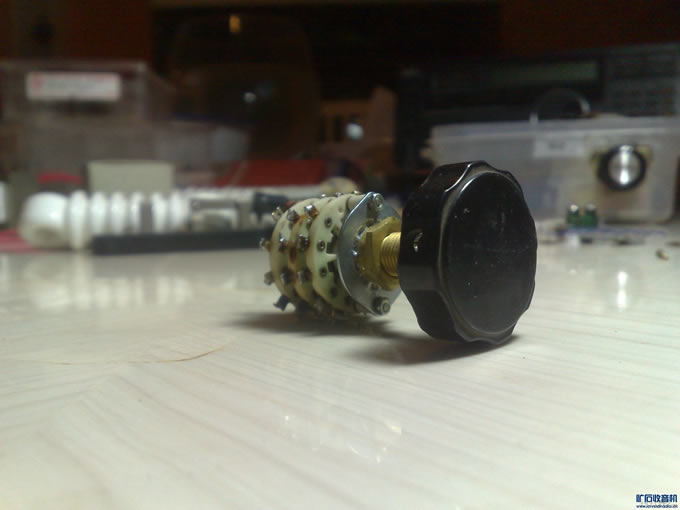

波段开关
新手必看——矿机元件大集合

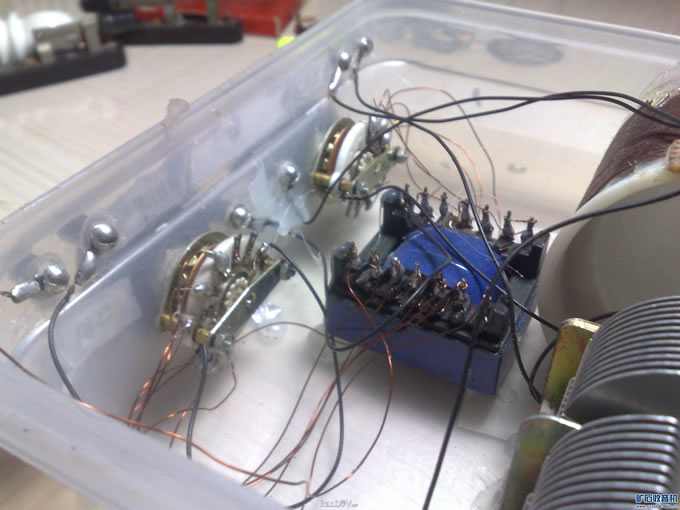

在使用725变压器的时候，有一个波段开关可以快速切换阻抗，至于使用哪一种，你自己来定
新手必看——矿机元件大集合

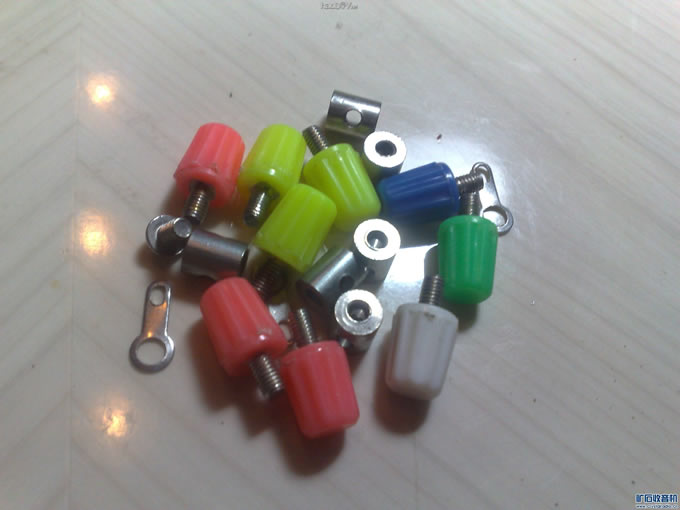

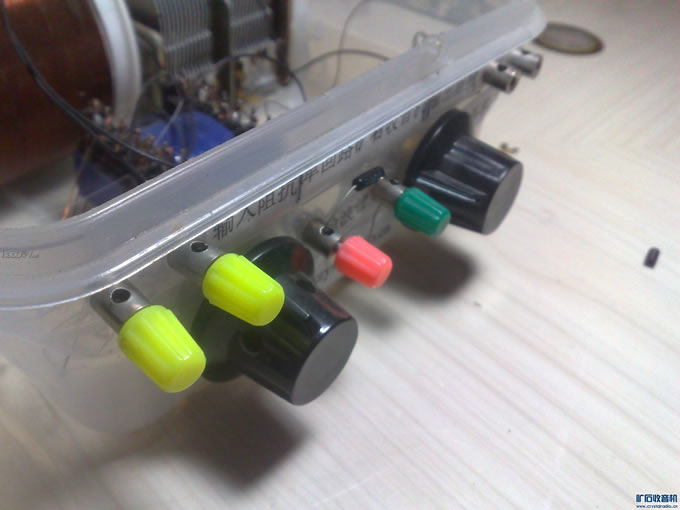

接线柱，我用了一些老货，实际上没必要太过于纠结在这里
新手必看——矿机元件大集合

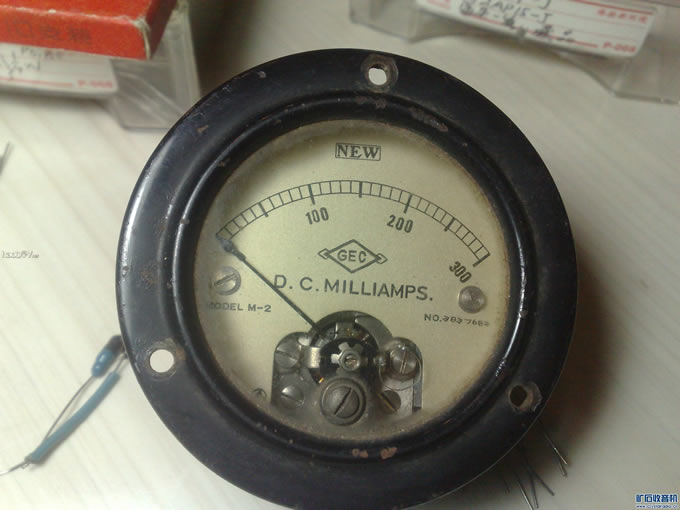

电流表，可有可无，如果想装的话，最好装一个老式的
新手必看——矿机元件大集合

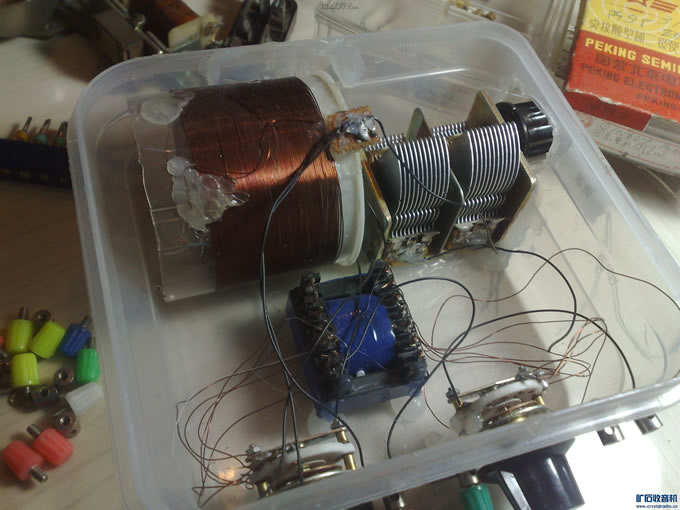

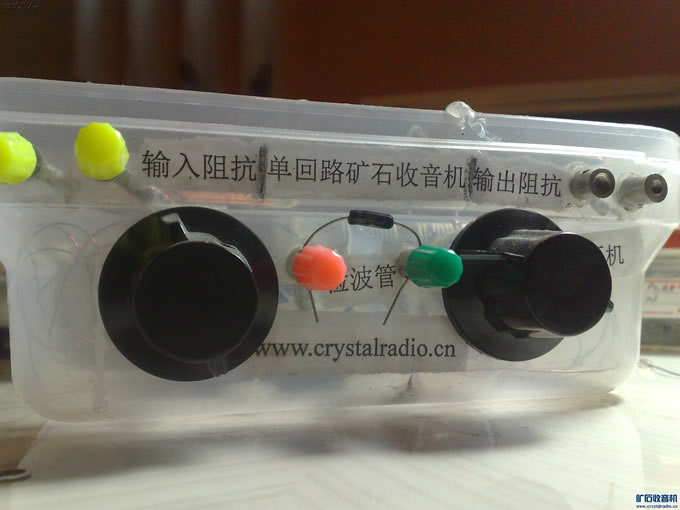

最后，发点我做的破烂矿机，希望我的帖子能对大家有帮助！
新手必看——矿机元件大集合
