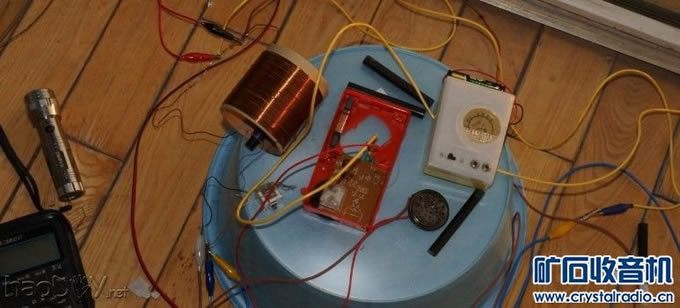

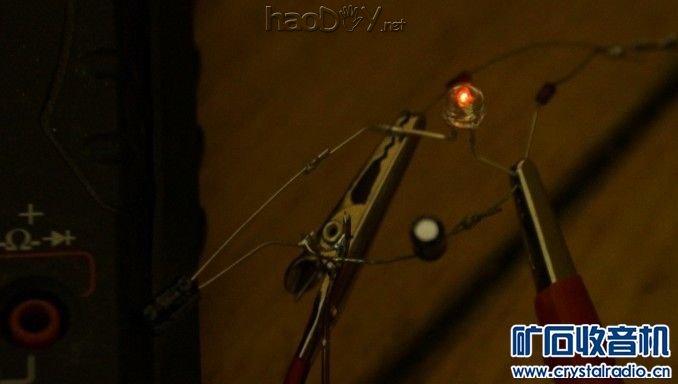

发电部分的测试，LED亮

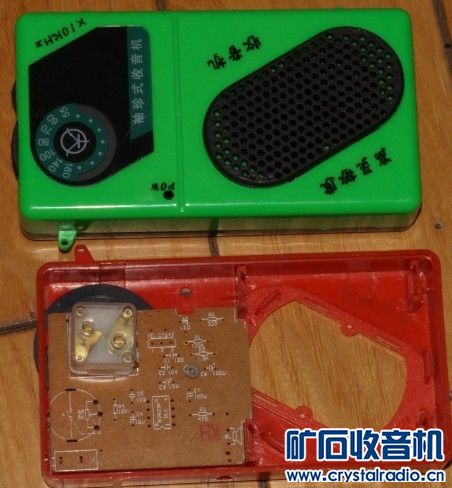

原理试验机

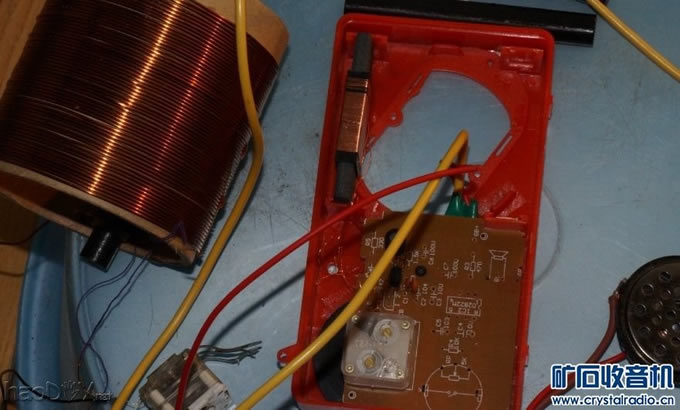

细节

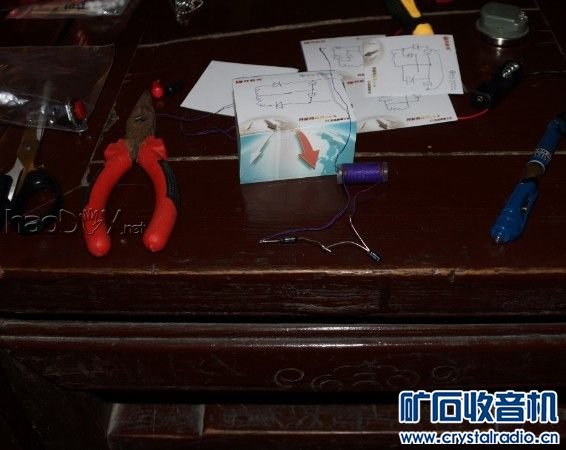

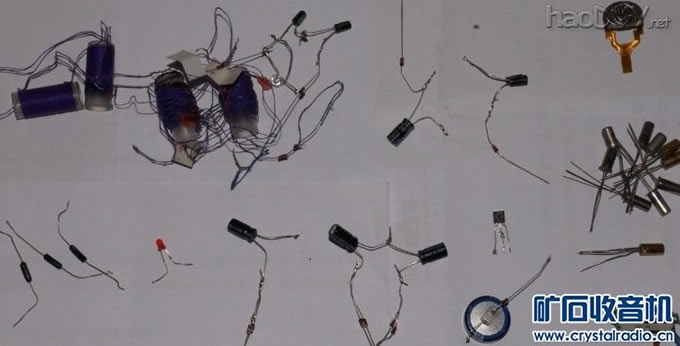

元件和工具



各种组合实验用到的。。。

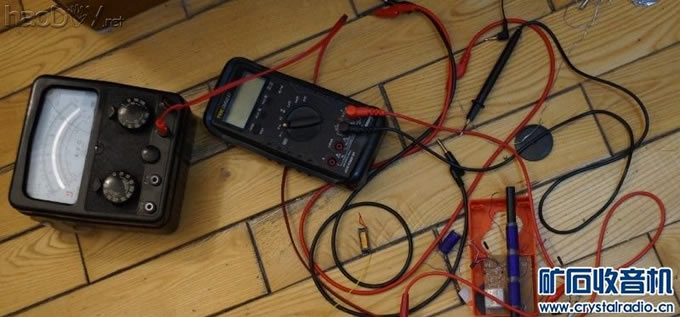

现场

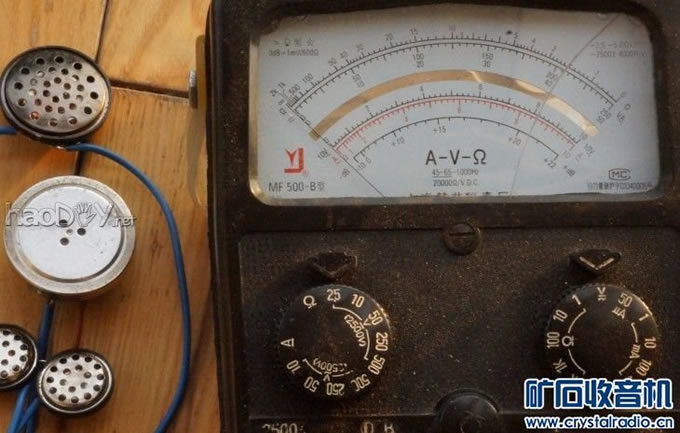

信号强度 试了半波，全波，倍压三种电路，电容从几千P到1个法拉
短路电流最小50UA表满量程
开路电压超3.2V （有大边10V的）
能稳定的叫各种色的发光LED亮，白天不太阳直照下能看到。
没有更好的设备，太多的东西测不了。
后以2K电阻为标准负荷选供电单元参数

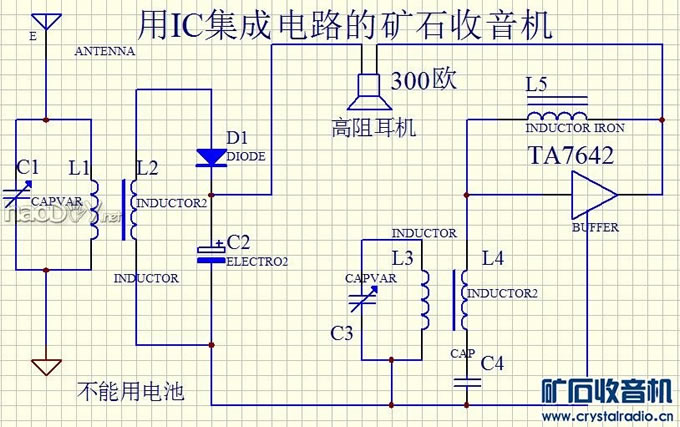

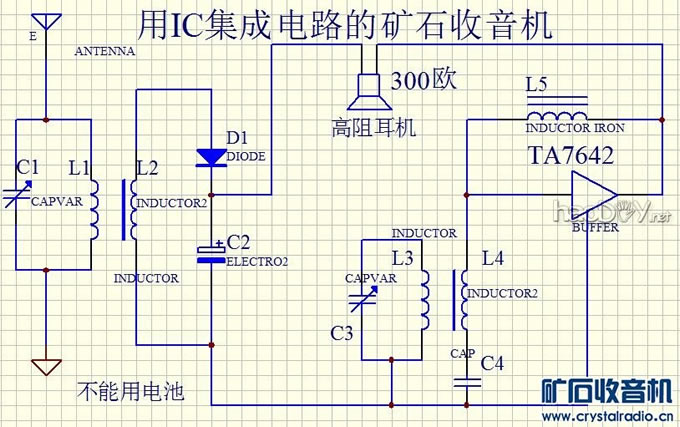

TA7642原理网上好多，就不在说了 总之是个收音机的前级IC。 请看图
