这个机器是在之前的短波机修改而成的；
此机不用天地线，靠自身的天线就能接收短波段信号。理论计算上接收频率范围1.99mhz——20.46mhz（用本坛徐老师的RD电感表测得1圈电感为2.42uh ，3圈电感为14.56uh配合25p——440p可变，曾加大可变收到了1566khz益友电台）
机器所用原件：

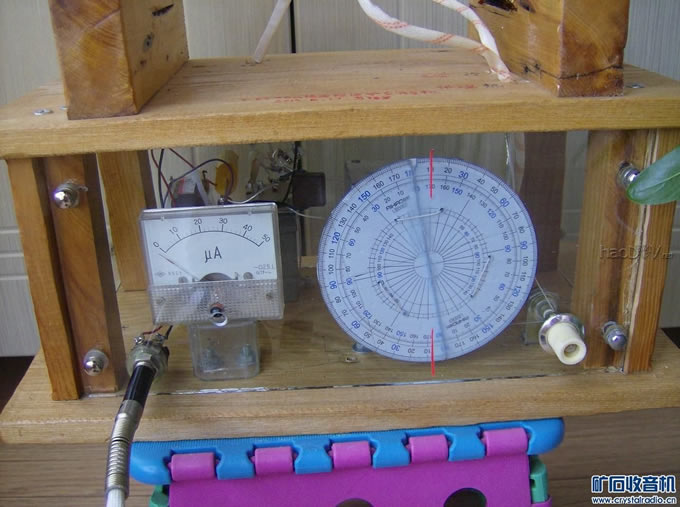

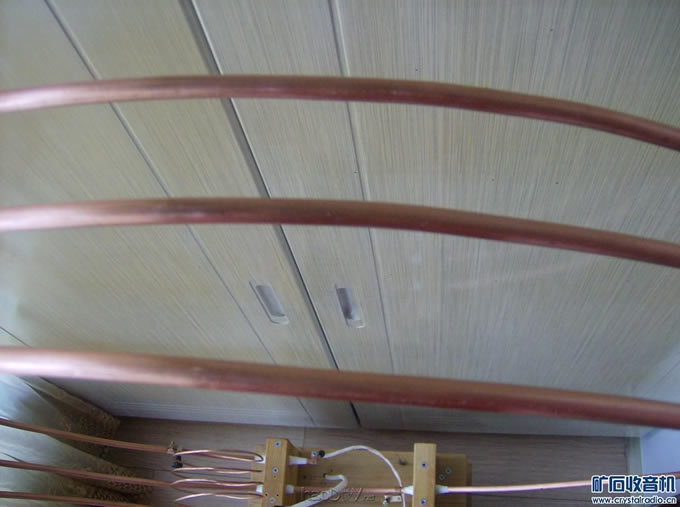

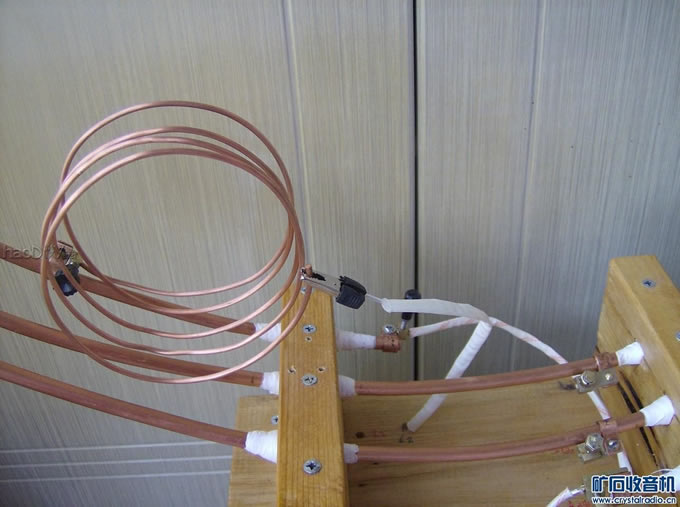

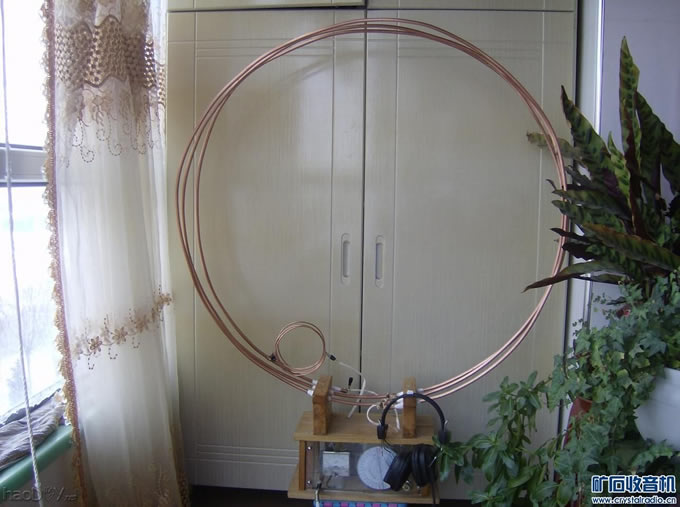

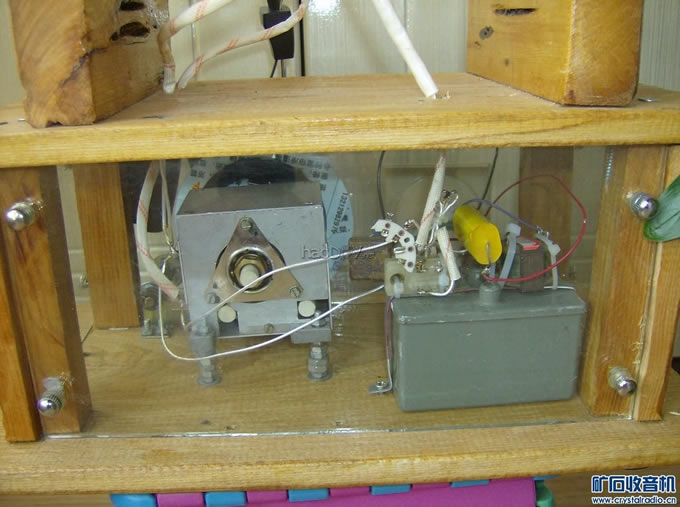

天线是直径8mm的紫铜管9米长弯成3圈成弹簧状直径0.85米，通过接线柱调节接入机器；L2线圈用6平方1.5米长铜线绕4圈直径11mm，通过鳄鱼夹调节接入；可变是磁轴镀金可变25p-440p，检波是场效应管3dp，线路是双栅分接电路，表头是50ua小表头，高频连线用镀银线，耳机是sc-300x2串联。
收听情况：
白天能收到微弱的几个台，夜晚降临机器收台多了起来信号也随之加强，收到过中国国际，中国之声，nhk，自由亚洲，朝鲜，俄语，各种数据信号台……有衰落现象，在平房没有干扰，在小区3楼有FM干扰无法消除，
欢迎交流指教，多提建议短波大环矿石收音机

谢谢！！！

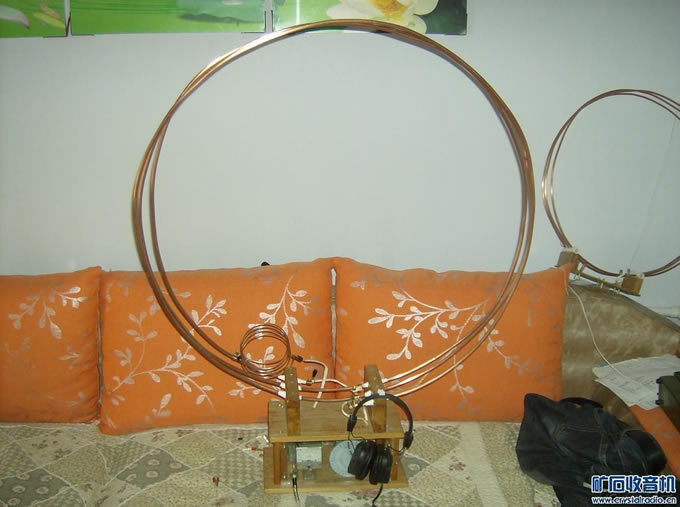

在沙发这个位置收听效果很好
短波大环矿石收音机


下载附件

2012-12-25 19:05 上传

补充内容 (2013-1-15 21:29):
原帖（L2线圈用6平方1.5米长铜线绕4圈直径11mm），改为（直径110mm）少写了一个“0”。

wyl1968 发表于 2012-12-27 20:35
LZ能否发个电路图

谢谢支持，

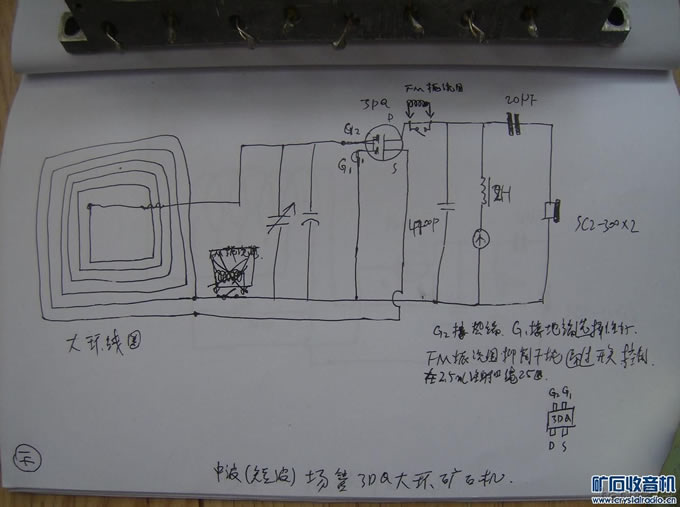

这个图您参考一下
