大容量可变电容小电感调谐回路矿机的实验制作(3)_haoDIY

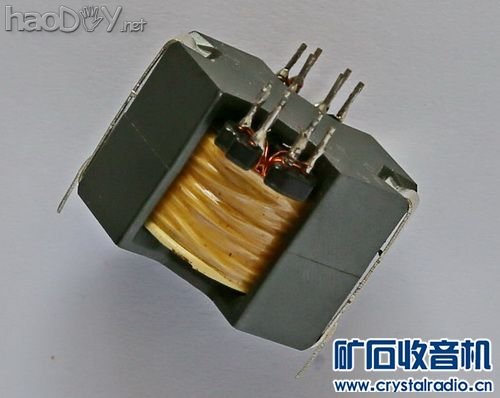

图十五

四、调谐线圈、陷波器线圈的煮蜡处置

天线线圈和陷波器线圈都是铁氧体磁芯用李兹线绕制，铁氧体多微孔及

李兹线外层的纤维易吸空气中的水分，使线圈的Q值降低，尤其在夏天Q

值降低较多，影响矿机接收远方电台的信号。为此，在线圈绕制完成后

要对线圈进行煮蜡处置。

用一易拉罐剪去上半部，放入蜂蜡（市售蜡烛也可）进行加热，蜂蜡融

化时放入线圈，线圈要悬浮在蜂蜡中，待磁芯和纤维中溢出的湿气气泡

完全消失后取出线圈放到报纸或木板上自然冷却。

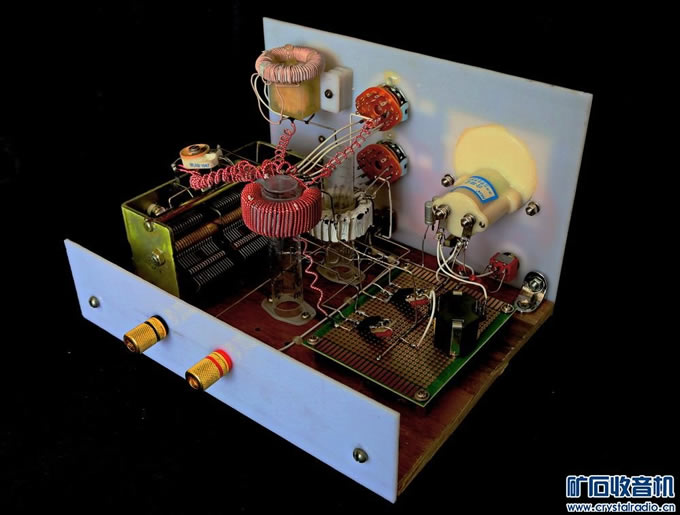

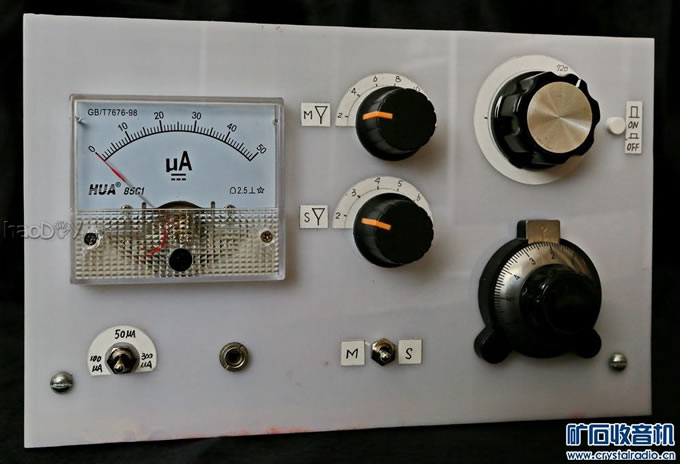

五、矿机布局

矿机布局要考虑接收时操作方便；调谐可变电容要安装减速旋钮；元件

连线短，尽量不要有打捆；线圈不要在同一轴线位置等方面考虑。见图

十六、图十七

图十六


图十六


图十七

本帖最后由 tnlby 于 2016-8-15 15:38 编辑

六、中波频率范围的统调

在没有信号发生器的条件下可用以下方法统调。

矿机接收到电台后，找一数字调谐的中波收音机放到矿机旁边，调高

端：将频率调到1.620mhz，把矿机调谐电容调到容量最小端，边用手指

轻敲耳机或对耳机音孔吹气边调整附加调谐电容，听到收音机喇叭发出

最大声音为止，如果喇叭始终没有声音就要调整可调电容的动片；调低

端：将频率调到0.522mhz，把矿机调谐电容调到容量最大端附近边敲耳

机边旋转可变电容找到音量最大的位置，根据位置与容量最大端的角度

来减少圈数，如始终听不到敲打声就要加绕圈数。高低端反复调整两次

就调好了，不要求十分准确只要把0.522-1.620mhz覆盖在可变电容范围

内即可。

本帖最后由 tnlby 于 2016-8-15 15:39 编辑

七、接收电台效果

本机天线：22层楼的四楼南向，向窗外距窗8、9米的树上甩一根

Ф0.15mmX7股的塑料多股线。

地线：Ф0.15mmX7股的塑料多股线，接在房间的暖气管上。

中波接收效果：接收地点，北京三环华威桥附近，接收时段为清晨、上

午、下午、晚间等不同时段。用陷波器将信号最强720khz压制后接收效

果得到明显提升，高低端接收到的电台频率为558khz到1593khz，低端

电台相邻频率分割距离较开，高端相邻电台频率距离很近，用熊猫减速

旋钮拉开距离。在不同时段的整点时间确认的电台台标有：中国之声、

北京、廊坊、涿州、天津、河北、河南、南京、山东、武汉、基督教

会、朝鲜和一些外国对华的中文广播，还有些没能确认台标，总共3

0多

个电台。

矿机制作完成后带到北京南部郊区639khz附近进行试听，在639khz强大

的200kw发射功率覆盖下，用高2m长50m的天线；改锥扎入土地浇点水

的地线条件下，仍然接收到廊坊、天津、河北、山东等十来个外地电台。

短波接收效果：收到中国之声中文及外语广播、韩国、日本和一些其他

语言广播。

大容量可变电容小电感调谐回路矿机接收性能优异主要有如下原

因：采用了大容量可变电容小电感调谐回路，线圈圈数少有两点优势其

一：线圈少分布电容小提升了中波高端接收效果；其二：圈数少可以用

更多股的李兹线，线圈的Q值上升与高Q值R40C1磁环配合矿机的灵敏度

和选择性均有提高，音量增大，电台分割清楚；3DQ的输出阻抗和耳机

阻抗匹配。

八、结束语

矿机是无源机，制作过程中每个环节都没有增益只有损耗，要制作出高

性能矿机就要尽量减少每个制作环节的损耗。除了选用高性能的元件外

更要重视制作细节，如磁芯和调谐线圈煮蜡；调谐线圈之间及绕线头尾

要留有一定的距离并远离金属物；导线不要扎捆；减少转换开关；清理

干净空气可变电容等，本机采用小电感大调谐电容的方式也是提高高端

接收效果的措施。

(责任编辑：admin)
