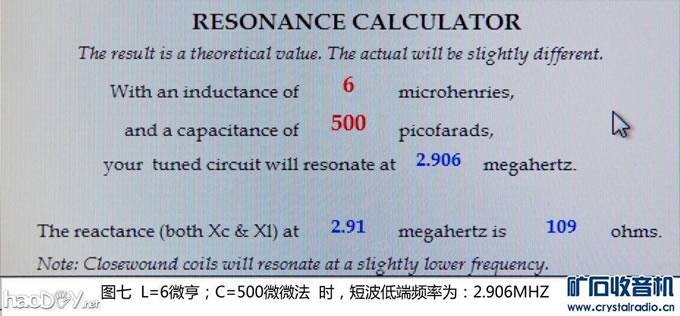

图七

本帖最后由 tnlby 于 2016-8-15 15:31 编辑

图八、图九、图十

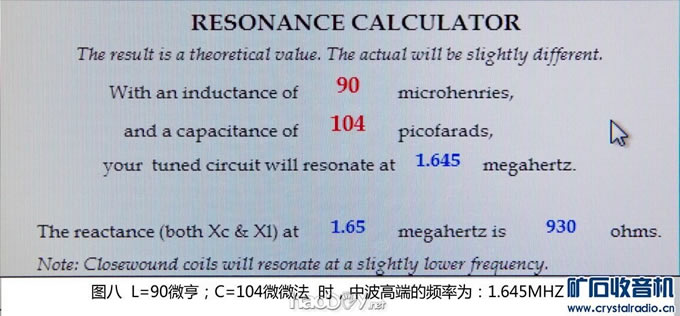

图八

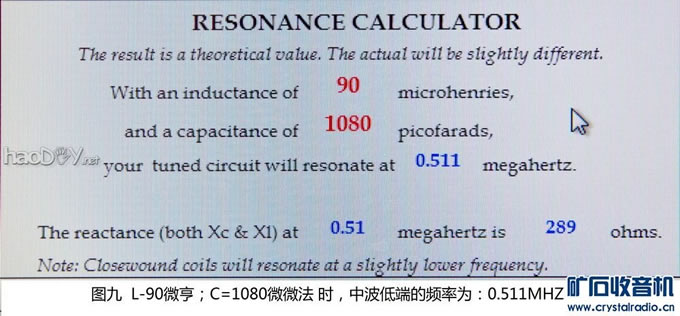

图九

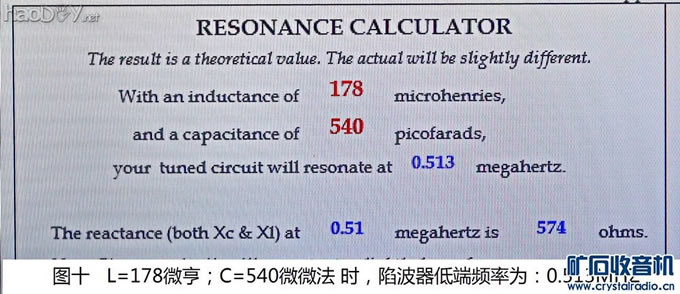

图十

本帖最后由 tnlby 于 2016-8-15 15:34 编辑

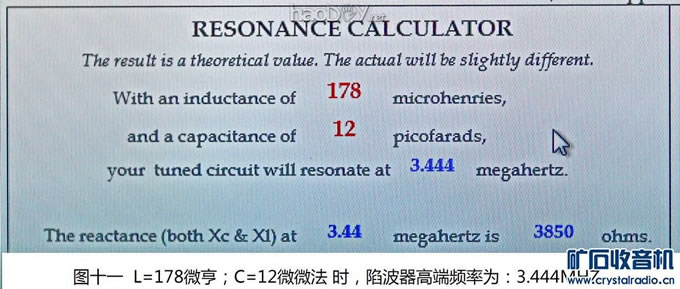

图十一

2、调谐线圈的绕制

中波：用Ф0.04X270股李兹线；

天线线圈：12T两圈一抽头；

主调线圈：绕38T，电感量90μh；

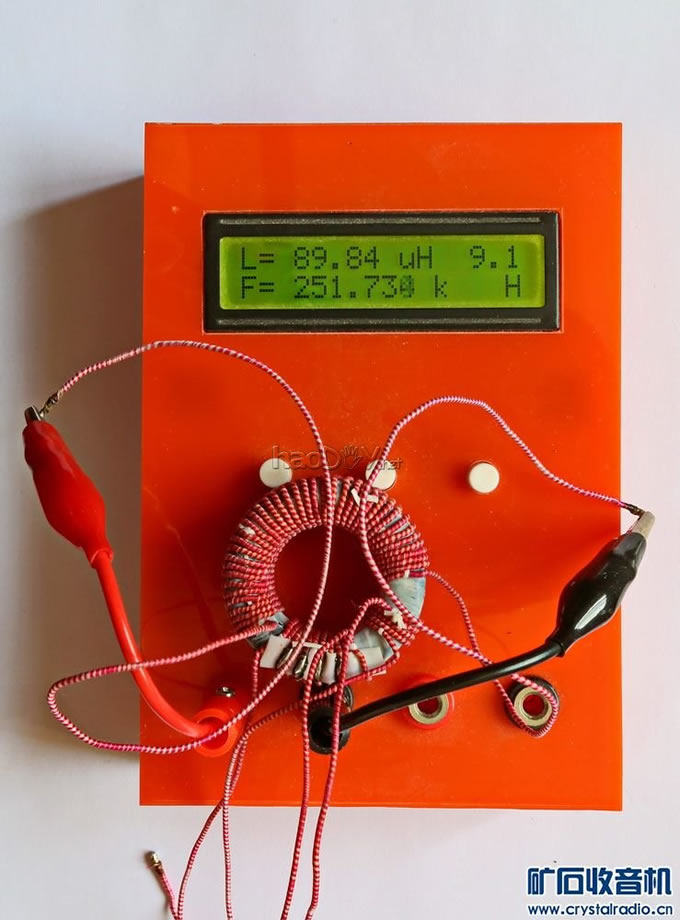

检波线圈：绕4T；见图十二


图十一


图十二

短波：用Ф1mm镀银线

天线线圈：7T每圈抽头；从地段第二圈开始每圈抽头

主调线圈：绕9T，电感量6μh；

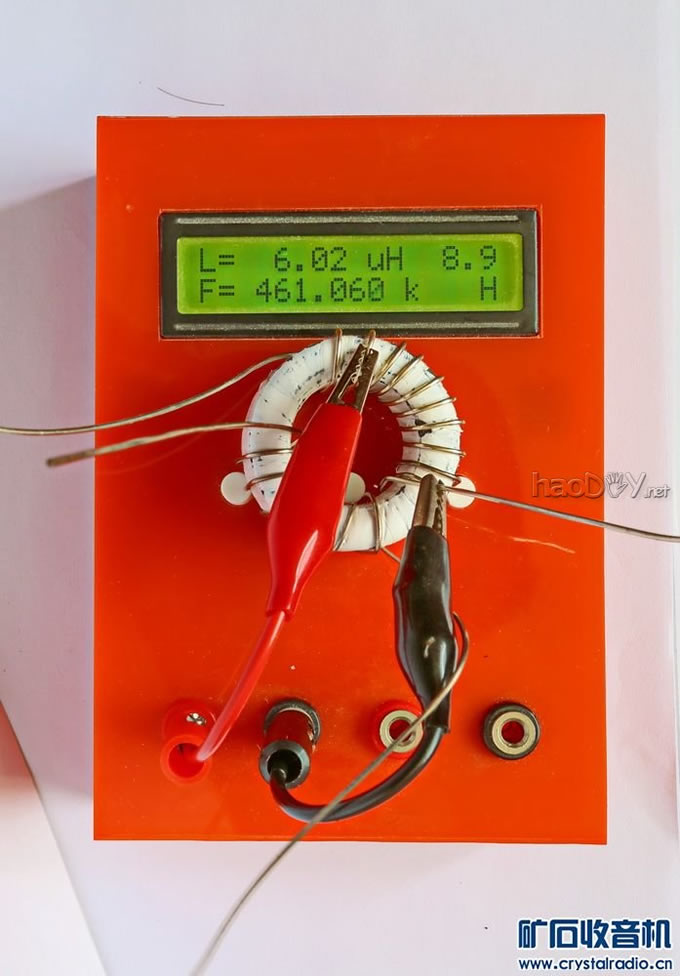

检波线圈：2圈；见图十三

图十三

3、陷波器线圈的绕制

用Ф0.04X175股李兹线；

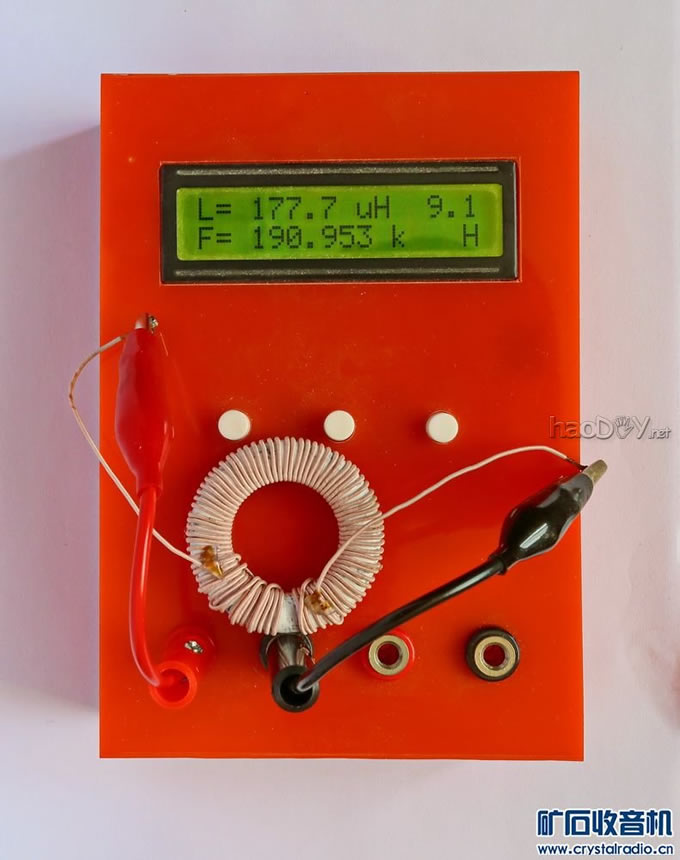

R40C1磁环，绕81T；或μ=100磁环，绕48T；电感量178μh见图十四


图十三

本帖最后由 tnlby 于 2016-8-15 15:36 编辑

图十四

4、电流表阻流电感线圈的绕制

用M10镜面磁芯，Ф0.16mm漆包线绕1300T，30H。见图十五

图十五

补充内容 (2016-8-15 22:02):
电感线圈应为：直径0.21mm漆包线绕439T，电感量为3.58H。


图十四
