终于完成了所有组合的测试.
杀望用此研究结果做一部反转 3DQ FM 有源无源收音机參赛, 让更多人知道这种矿机的最新发展.
相信同样实验在中波, 短波矿机中也可以试试的.

总结经验:
无源时因增益控制怎接也一样, 简化线路, 把G1 或 G2 接地, 不用加电阻或电感.
有源时, 把G1 或 G2 空接才有再生作用.

找到了幾个效果较好的组合, 依效果最好之排序

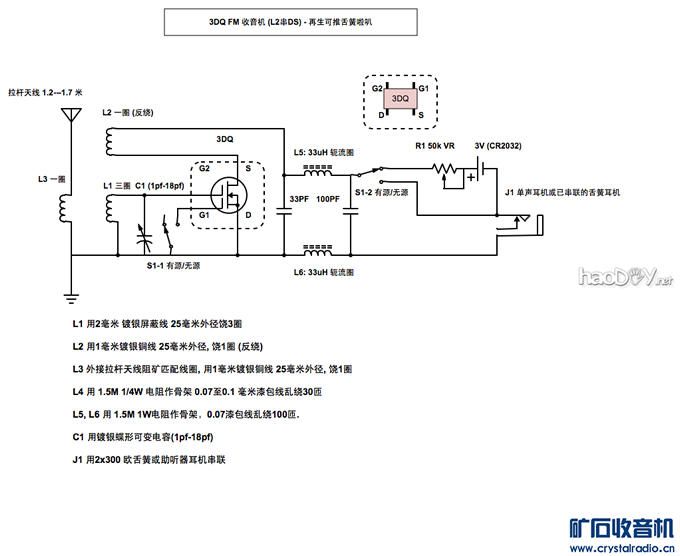

3DQ FM 收音机 (L2串DS) : 无源响,灵敏度佳, 有源再生超响, 音量大,音质好比美市售FM手提收音机,可推舌簧啦叭
反接 3DQ 令 FM 无源收音机声量大增

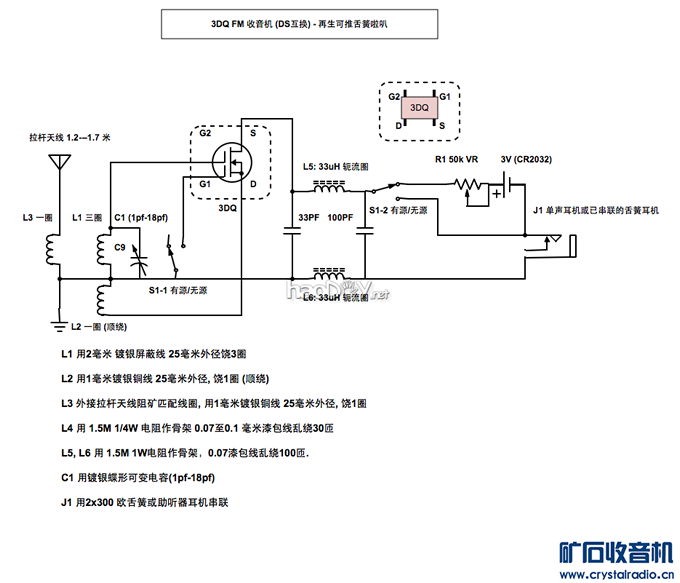

3DQ FM 收音机 (DS互换) : 无源响度同上, 有源再生次响,可推舌簧啦叭
反接 3DQ 令 FM 无源收音机声量大增

3DQ FM 收音机 (DS互换G1G2互换) :无源响度同上, 有源再生大声,但不可推舌簧啦叭
反接 3DQ 令 FM 无源收音机声量大增

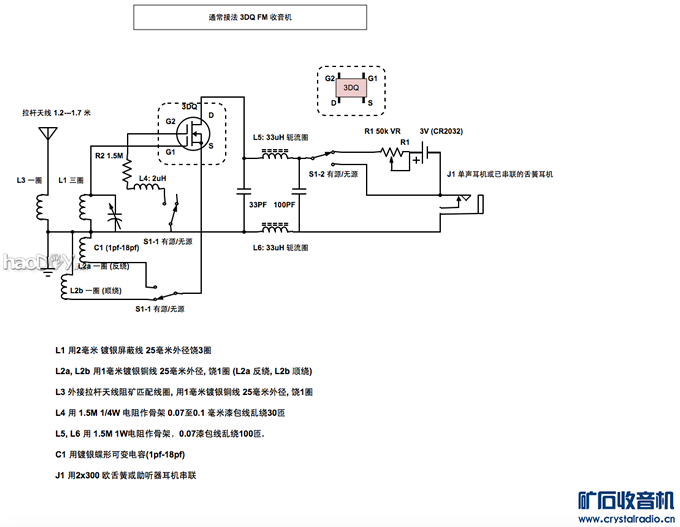

通常接法 3DQ FM 收音机: 无源响度小一半,要加电阻或电感到G2, 有源再生同上。

本帖最后由 cheungbx 于 2014-11-8 22:44 编辑

今天又测试了一下,
说说 3DQ 通常接法和反接在FM无源收音机上的主要分别:

无源时的音量:  反接 3DQ 比通常接法 3DQ 大一倍
无源时 L2 (S 极线圈)绕线方向 :  反接3DQ 时顺绕或反绕也响.  通常接法 3DQ 时反绕才响
无源时控制增益的闸的接法: 反接3DQ时把控制增益的闸空置或接地或与另一闸並联或接1.2M+2uH, 或接2M 音量都一样通常接法 3DQ 时,  把控制增益的闸接1.2M+2uH时最响, 空置不响, 但把手放近线圈时会响且音量大.

有源再生时的音量:  反接 3DQ 比通常接法 3DQ 小一倍, 也较难调可变电阻到再生臨界点令再生起动.
有源再生时 L2 (S 极线圈)绕线方向 :  不论反接或通常接法 3DQ 时都要顺绕才有再生作用.
有源再生时, 不论反接或通常接法 3DQ,  把控制增益的闸要空置音量才最大. 把控制增益的闸接1.2M+2uH时音量倍减.
