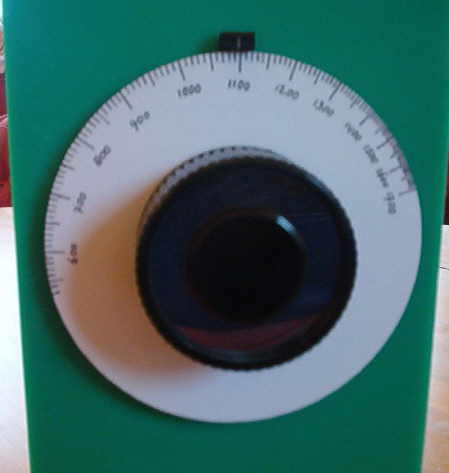

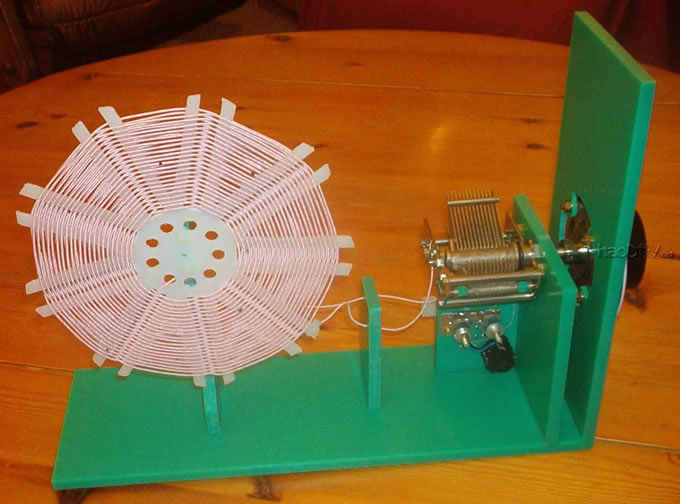

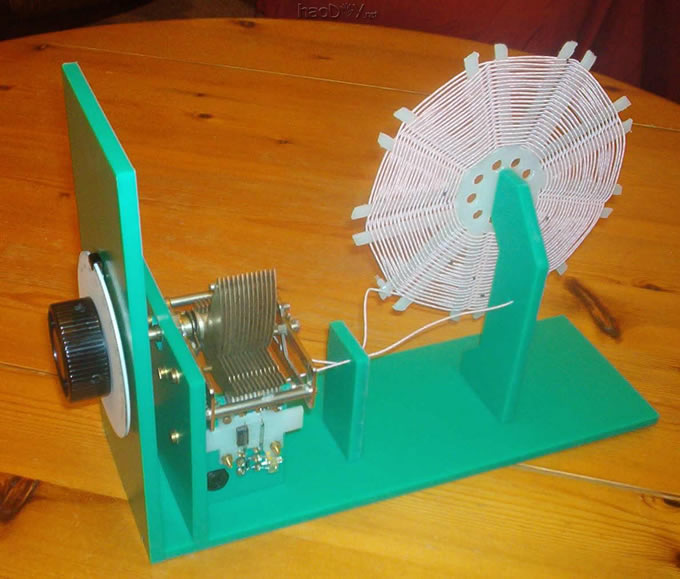

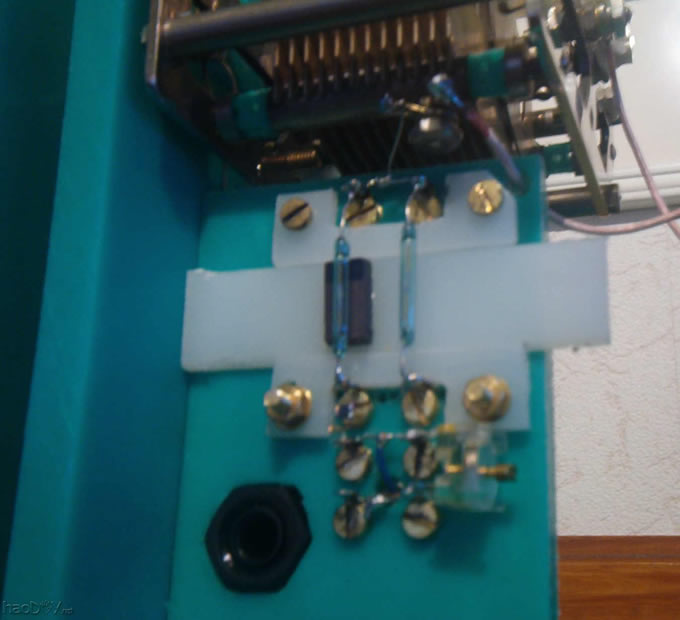

这台矿石机架子的材料是聚丙烯塑料板，介质损耗低。为了减少损耗只用铜螺丝，不用铁质零件。 在调谐可变电容器 （ C1 ） 下面，可以看到两个微调电容器 （ C2 和 C3 ）。  这是玻璃管簧片开关的照片。小磁铁可以左右移动，因此可以选择接通其中一个开关。检波器 D1 位于左边簧片开关的下方，体积太小不容易看清楚。  由于没有外接天线电容的影响，频率可以在调谐刻度盘上直接阅读。 旋钮和调谐可变电容器之间有 1:5 的变速机械。频率刻度盘与调谐可变电容器连接，因此转动的速度是旋钮的五分之一。  测量了这台接收机的品质因数 Q，第一次不接二极管，第二次接上两个并联的二极管和 1.5 兆欧的负载电阻。也测量了接入二极管之后频率的变化（这些结果是在谐振状态下 LC 电路两端有 1.12 V 峰值的情况下测量的）： 在以下四个谐振频率，第一次测量，不接二极管的 Q 值是： 600KHz： 1276 900KHz： 1204 1200KHz： 1111 1500KHz： 912 第二次测量，接上两个并联的二极管和 1.5 兆欧的负载电阻的 Q 值和频率变化： 600KHz： 644，-1.0 kHz 900KHz： 529，-3.3 kHz 1200KHz： 405，-8.1 kHz 1500KHz： 326，-15.0 kHz 根据公式 Z= 2.pi.f.L Q，无负载电路的阻抗 Z 可以计算出来 （ 线圈电感量L是 230 微亨 ）： 在 600 KHz： Z = 1.1 兆欧 在 900 KHz： Z = 1.57 兆欧 在 1200 KHz： Z = 1.93 兆欧 在 1500 KHz： Z = 1.97 兆欧 如果电路的负载等于它自己的并联电阻，理论上 Q 值应该减半，而且负载电阻从电路得到最大的功率传输。可是实际上这个电路接入二极管和负载之后，Q 值降低超过了一半，特别是在高频端。原因可能是二极管有介质损耗，而且在高频端的负载电阻 （ 1.5 兆欧 ） 比电路的阻抗低。 最初的调谐范围是 530.65 到 2050 kHz，这是在连接了二极管的情况下测量的。这最低频率太接近中波广播的低频 531 kHz 了，要使它再降低一点。而且，如果将来用电容比较低的二极管，就可能没法达到 531 kHz 的范围。 同时也需要把最高调谐频率降低到 1700 kHz，这样可以使高频端的电台在刻度盘上分离得远一些，不至于太接近。欧洲的中波广播频率最高是 1620 kHz，但是在此频率之上直到 1700 kHz 有一些非法电台在活动，可能有兴趣想听一下。 为了压缩频带，在调谐电容两端加入微调电容。它们的最大电容量是 13.8 pF。当微调电容的电容量最大的时候测量无负载电路的 Q 值，结果如下： 600 kHz： Q = 1224 900 kHz： Q = 1210 1200 kHz： Q = 1090 1500 kHz： Q = 898 (责任编辑：admin) |
