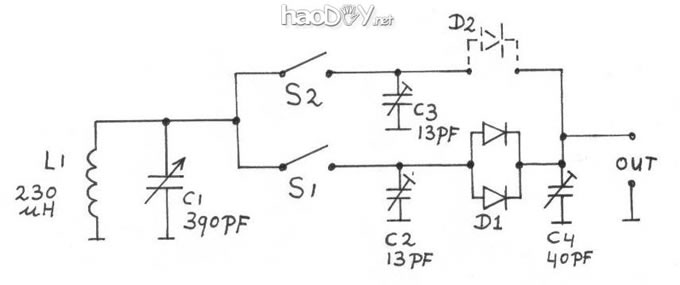

又一台不用天地线的矿石收音机 以前在本坛介绍过荷兰 Dick kleijer 先生的网站里 （ http://www.crystal-radio.eu/index.html ）一台不用天地线的矿石收音机。 现在再介绍他的另一台不用天地线的矿石收音机。 这台矿石机不用方框天线和磁棒，只用一个蜘蛛网式的线圈 （ 原文请参考链接： http://www.crystal-radio.eu/endetectorunit1.htm ）。 hanan 先生曾在本坛介绍过这个蛛网式线圈，（ 请参考： “这样的线圈 Q 值>1000” http://www.cnham.net/bbs/viewthread.php?tid=15297&highlight=%D5%E2%D1%F9%B5%C4%CF%DF%C8%A6Q%D6%B5 ） 这台不用天地线的矿石收音机对所用的零件质量要求很高，我们可能不容易找到这些零件。但是研究一下他的设计原理和思路，对于提高我们矿石机的灵敏度和选择性是会有帮助的。 (一） 检波器单元 矿石机的线路图如下：  线圈所用的导线是 660 x 0.04 mm 李兹线，由 660 条 0.04 mm 直径的漆包线组成。 线圈上导线的长度： 17 米，两引出线各 0.25 米 总导线长度： 17.5 米 线圈内直径： 6 厘米 线圈外直径： 17.5 厘米 圈数： 44 导线： 660 股 0.04 毫米的李兹线 线圈架材料： 3 毫米厚的聚丙烯 线圈电感量： 约 230 微亨 配合他改良的 C2b 可变电容器 （定片绝缘材料改为聚丙烯，参考链接： http://www.crystal-radio.eu/enlctest4.htm ），测量 Q 值的结果如下： L13 和 C2b 组合，频率范围 531 KHz - 2073 KHz，在以下四个谐振频率的 Q 值是： 600 KHz： 1304，+10.2% 900 KHz： 1285，+10.0% 1200 KHz： 1100，+5.5% 1500 KHz： 925，+5.0% （注：上面增加的百分比是与另一种线圈实验的比较结果） 调谐可变电容器 （C1） 的动片和定片是镀银的，定片绝缘材料改用聚丙烯。 开关 S1 和 S2 是小型的玻璃管簧片开关，它们的介质损耗低，由一块小磁铁控制。当簧片开关断路的时候，触点之间的电容只有 0.2 pF。 两个微调电容器 C2 和 C3 可以调整矿石机的频率范围。 检波器 D1 是一个表面焊接的 SOT-23 式封装的双肖特基二极管 HSMS282K。两个二极管在里面并联连接，中间有屏蔽，但是这屏蔽的接点在这里不连接使用。在焊接之后，全部焊剂需要清理干净以免降低电路的 Q 值。 可以安装第二个检波器 D2，利用开关选择使用 D1 或 D2。 C4 是为了使二极管之后的高频旁路。它的电容量可以调整以便试验。 检波器的输出必须连接高阻抗负载，最好大于 1 兆欧。 (责任编辑：admin) |
