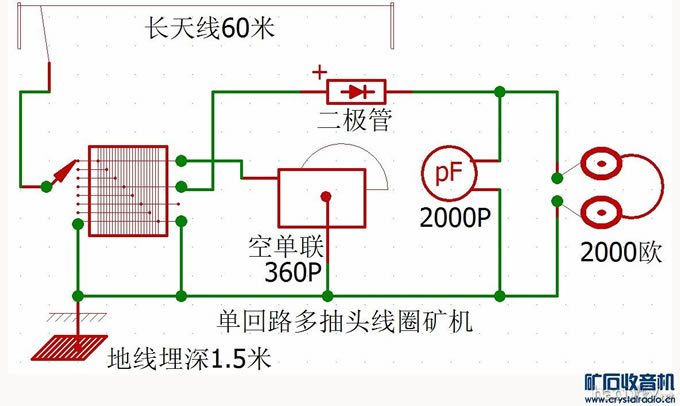

本帖最后由 qg2007 于 2013-9-20 08:21 编辑 前两天有坛友询问矿机实体接线,今天用制图软件做几个实体元件,这样画图初学矿机容易理解。 单回路矿机由于天线分布电容影响,会出现中波频率覆盖偏调,可在线圈天线接入端做几个抽头,调整频率覆盖。 单回路多
本帖最后由 qg2007 于 2013-9-20 08:21 编辑

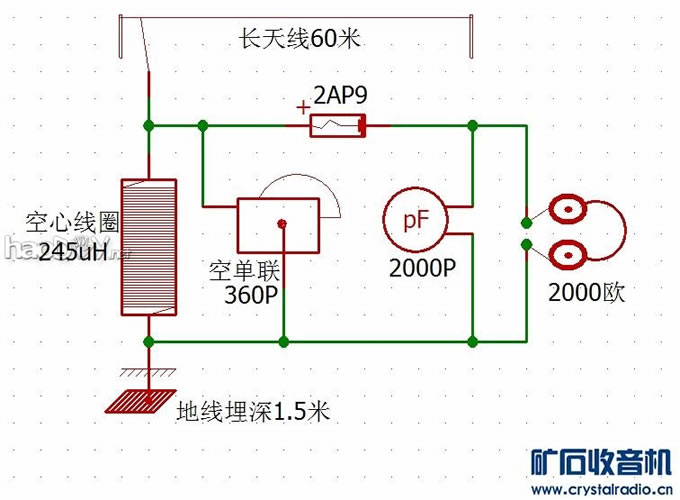

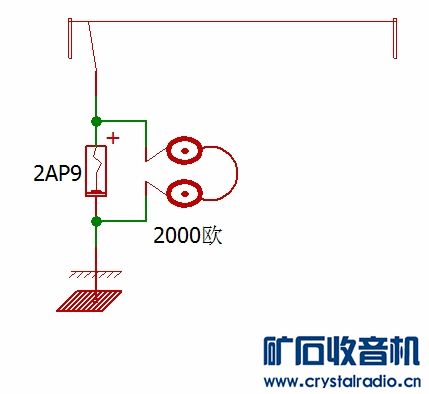

前两天有坛友询问矿机实体接线,今天用制图软件做几个实体元件,这样画图初学矿机容易理解。

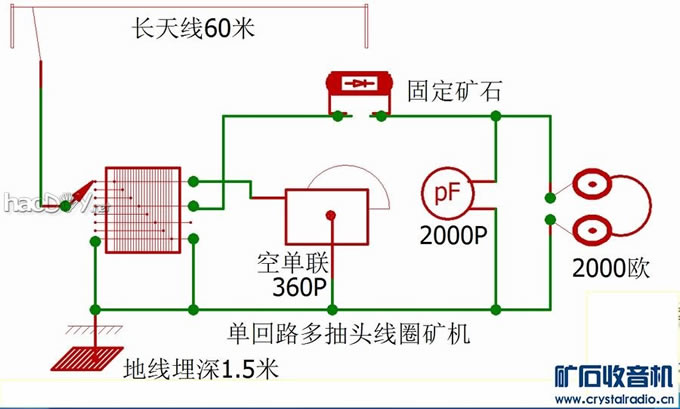

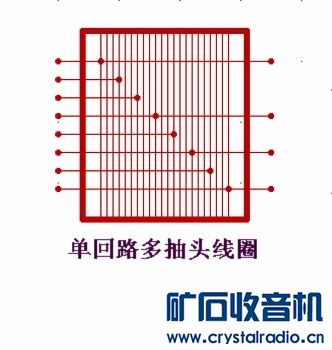

单回路矿机由于天线分布电容影响,会出现中波频率覆盖偏调,可在线圈天线接入端做几个抽头,调整频率覆盖。

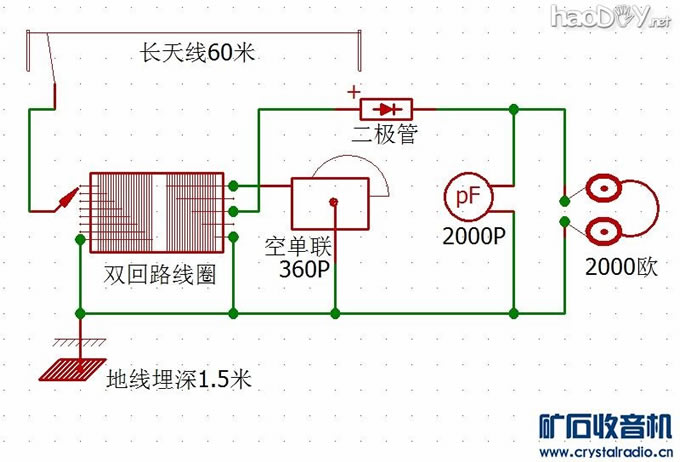

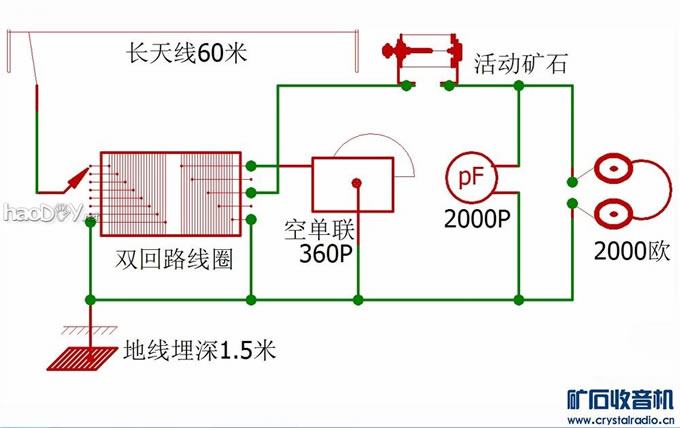

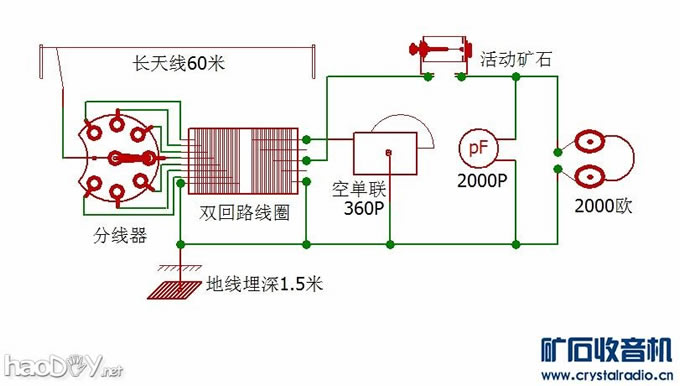

单回路多抽头电路和双回路电路可以利用天线线圈抽头调整天线阻抗匹配,会有一点点偏调,影响不大。双回路两个线圈匝数一样,天线线圈按分线器接脚等距抽头,调谐线圈的二级管匹配抽头根据试接效果确定。
线圈制作可用置顶的 《矿机元器件计算、测试篇》中的线圈计算器。
------------
胜利、牡丹老矿机线圈数据如下:

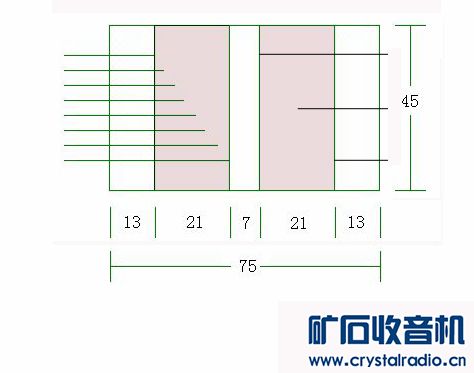

大致0.3毫米漆包线,含漆皮。天线线圈可以绕成72圈,间隔8圈抽头。谐振线圈70圈,中间35圈抽头,配365P可变电容,谐振线圈抽头可以适当增加。
------------

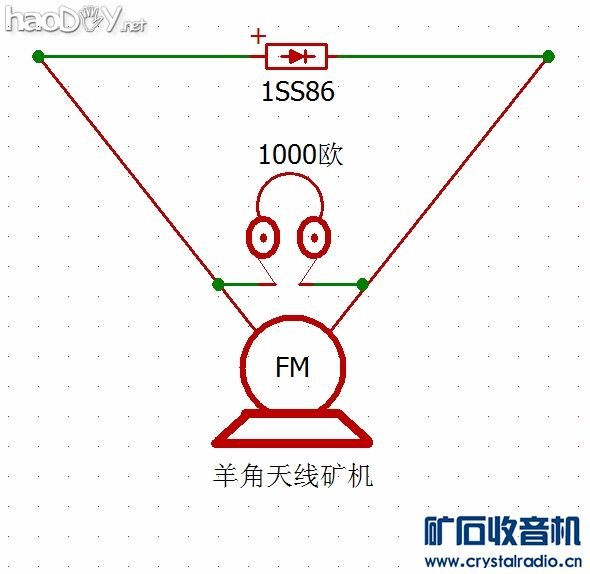

再上个羊角天线FM矿机图:
调整天线长度和方向可以收到FM信号,有短波串扰。
 |
-
-
-
-
-
-
