今天用双栅MOS管做矿机实验，无意中发现新装的这台实验用的矿机竟然不用天地线仅凭磁性天线就可以收到一个电台，由于我试验的地方位于北京的远郊区昌平区，电台信号都比较弱，不用天地线仅能收到中国之声一个台，而且只能在南面阳台窗户附近收到信号，声音还不小。
小时候矿机一直盼望能做一台不用天地线的矿机，可是除了大环机外从来没有做成功过不用天地线的矿机，这次无意中却做成了，甚是高兴！
这台矿机的电路是标准的MOS管检波电路，实验时分别使用3DQ和3DP 双栅MOS管，效果都不错，感觉3DQ的表现更好些，耳机用了一只大罐头耳机，如果用SC2-300耳机声音要小些。

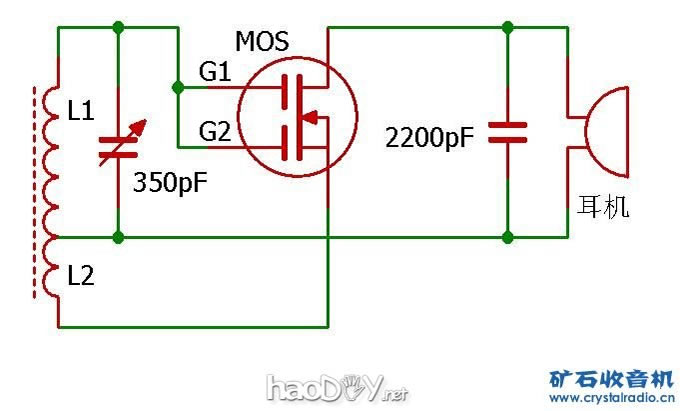

电路如下：
不用天地线也能接收的矿机

线圈L1绕在20mL注射器管上，用0.04X270线平绕65匝。
线圈L2绕在从20mL注射器管上截下的一小段针管上，用0.04X60的线平绕6匝。
绕好后在线管中插入了两只10X200的中短波磁棒，L1位于磁棒的一边，L2与L1之间的距离可以灵活调整。

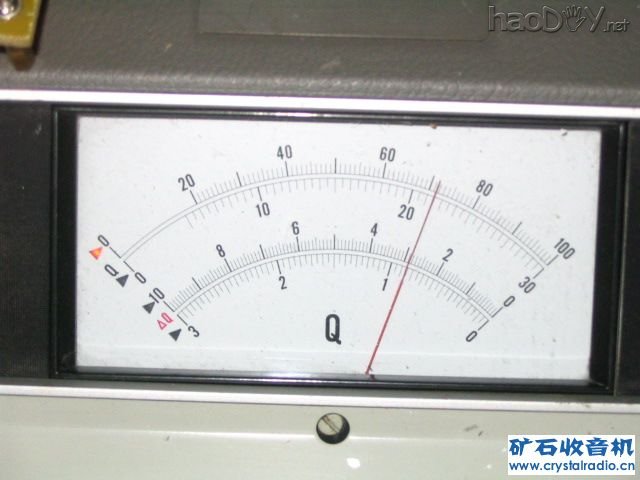

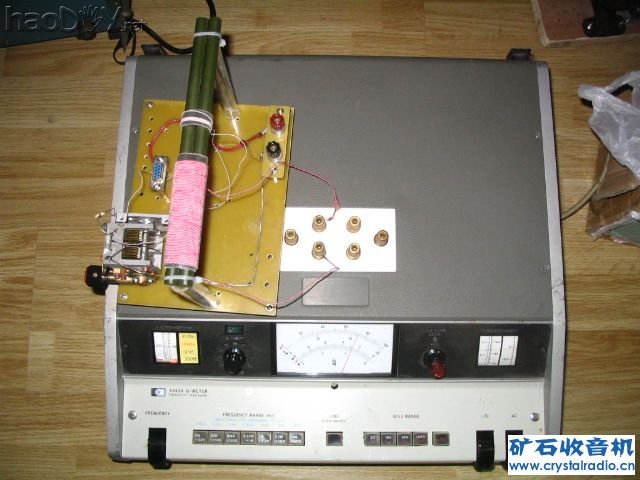

线圈绕好后测:量空载Q值大约是720：
不用天地线也能接收的矿机

实验发现L1与L2之间的距离很重要，对灵敏度有较大的影响，而且用3DQ和3DP是这个距离是不一样的，用3DP时的最佳距离要比用3DQ时大些。
这台矿机仅凭机内的磁性天线就能在北京远郊区信号较弱的地方收到信号，这完全得益于使用了较长的（200mm）中短波磁棒和0.04X270的李兹线制作的高Q线圈，以及使用了双栅MOS管检波，使得矿机接收灵敏度有了较大程度的提高。
本机使用的200mm中短波磁棒、0.04X270李兹线和3DQ、3DP型号的双栅MOS管都是本坛友谊电子（YYDZ）张兄提供的，特此感谢！

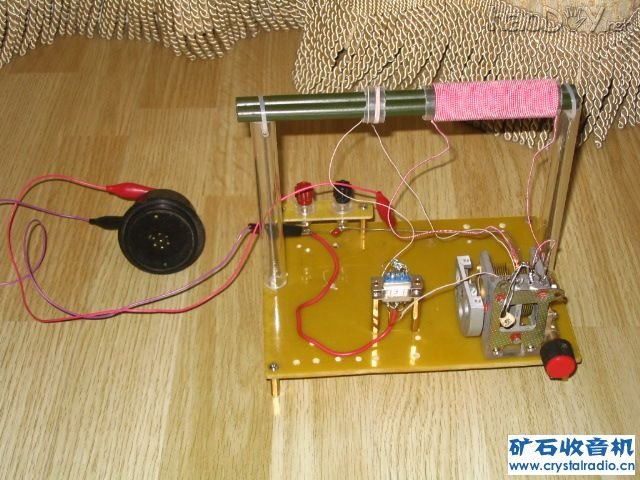

不用天地线也能接收的矿机

线圈的每个头都固定在针管壁的孔里，方法是用锥子在针管上沿绕线方向间隔几毫米扎两个眼，把线头从一个孔里穿进去再从另一孔里穿出来再拉紧就固定住了。
我用了两只有机玻璃管固定的磁棒，磁棒安装的原则是要远离金属部件，否则就会影响Q值，用扎带固定的很紧，有机玻璃管每端打了两个对着的3.2mm的孔用于穿扎带，底板上也打了孔，有机玻璃管也是用扎带扎在底板上的，很牢固。
如果希望用天地线接收信号磁棒最好短点，短磁棒的Q值会高些，磁棒如果立着放磁棒自身的接收能力最弱，可以提高抗强台干扰的能力。如果指望以后用磁棒接收信号而不用天地线就要水平安装磁棒，这是因为水平放置的磁棒接收信号的能力最强。
