我的第一台不用天线的矿石机：（位置：我家，距发射台15KM）_haoDIY

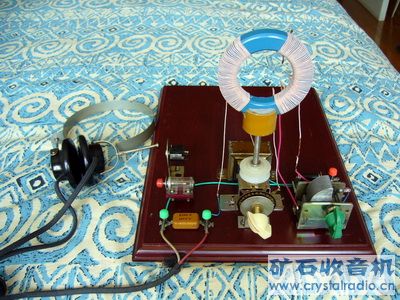

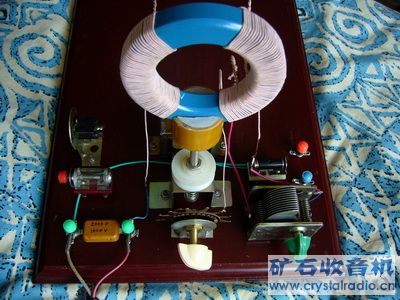

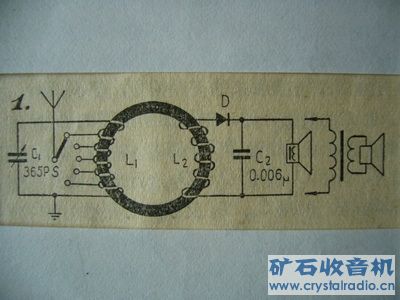

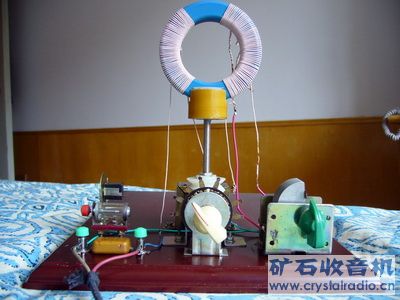

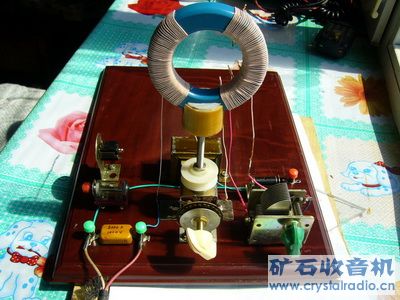

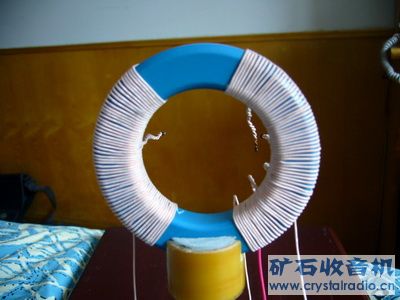

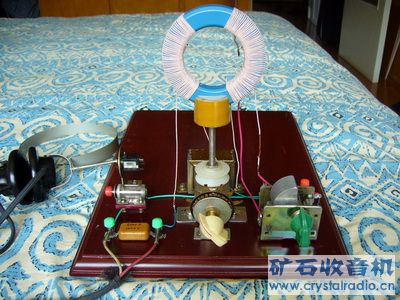

偶得一个大磁环，铁粉芯的（注意不是铁氧体或磁性瓷的）。外径：78mm、内径：48mm、厚度：14mm。在上面用32股丝包线绕线圈：调谐线圈绕55匝，每10匝抽一头，共抽5个头。二次绕组用同样的线绕55匝，没有抽头。按照下面图中安装起来。接上地线，还没接天线就响起来了。兴奋之余，把图片发到咱们的论坛，供大家参考制作。现在，这台矿石机能接收两个电台，音量完全可以达到听觉要求。如果只接天线，不接地线，音量还大些，把天线、地线都接上，音量就可以带动5W高音喇叭（灵敏度越高越好）。但这时选择性差一些。此机没有方向性。无论怎样放置对音量没有影响。有兴趣的同学不妨一试。

[ 本帖最后由天地会于 2009-4-27 14:24 编辑 ]

磁性瓷, 发射台, 接地线, 灵敏度, 铁氧体








收音机用的磁棒线圈，它的磁回路是通过空间来闭合的......

收音机用的磁棒线圈，它的磁回路是通过空间来闭合的，而磁环的磁回路是通过本身完成的，显然，通过自身完成磁回路的磁阻比通过空间来完成磁回路的磁阻要小得多，故而磁环的效率应该比磁棒的效率高，Q值应该也高。就像电源变压器的矽钢片交叉叠成就是为了减小磁阻，提高转换效率的。

(责任编辑：admin)
