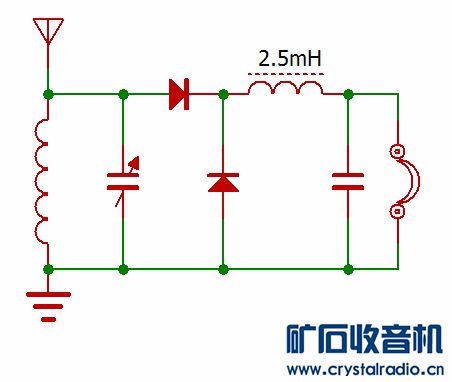

区别于75号电路，下二极管的热端接入点放在主二极管之后，防止旁路电容造成下二极管高频短路，在耳机回路串接2.5mH高扼圈（实际用5mH）。耳机端接725变压器。

双二极管检波矿机新方法，进一步提高二极管矿机效率

原电路用思是下二极管看成是并联检波，上二级管串联检波。实际将下二极管断开能响；将上二极管断开也能响；两种形式组合+高扼圈效果最好。

试听结果比任何二级管电路声音都要大许多，有关双二极管检波矿机的工作原理，历来争论较多，电路简单，欢迎实验拍砖。

实验了单二极管（中国之声60uA）、27mH 75号电路（中国之声100uA）、二极管仿75号电路（中国之声110uA），还将新全波检波电路与75号电路组合对比（中国之声200uA），还是新全波检波电路最响（中国之声240uA）。以上为上午实验数据。
---------------------
2013.4.29，17：30 中午按信号发生器+示波器模拟测试，是标准正弦波形。下午回到天地线接收状态，确是此种接法声音明显大，与早上测试结果同。
---------------------------------
2013.04.29 ，19：40 测试由单回路改为双回路天调电路，两组磁棒线圈耦合。中国之声单二极管305uA（5mH电感短路），双二极管接法442uA。比场管电路声大，强台周边混台，但通过调天调线圈能听清。
-----------------------
2013.04.29 ，20：50 今天晚上中国之声信号特别好，重新调了一下725变压器，750uA至900多uA，偶尔到1mA。

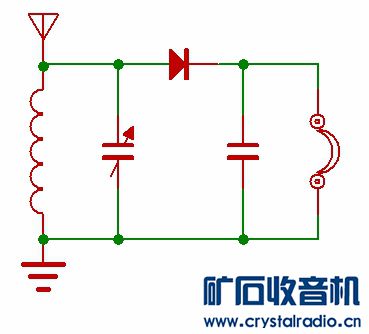

单二极管电路

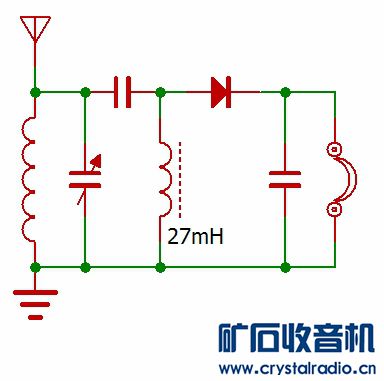

75号电路

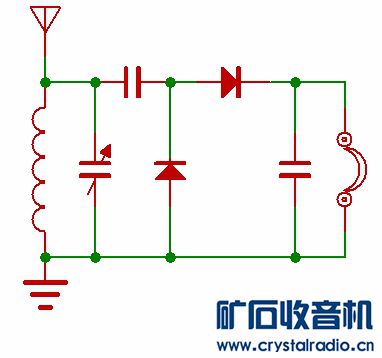

仿75号电路

新双二极管检波电路

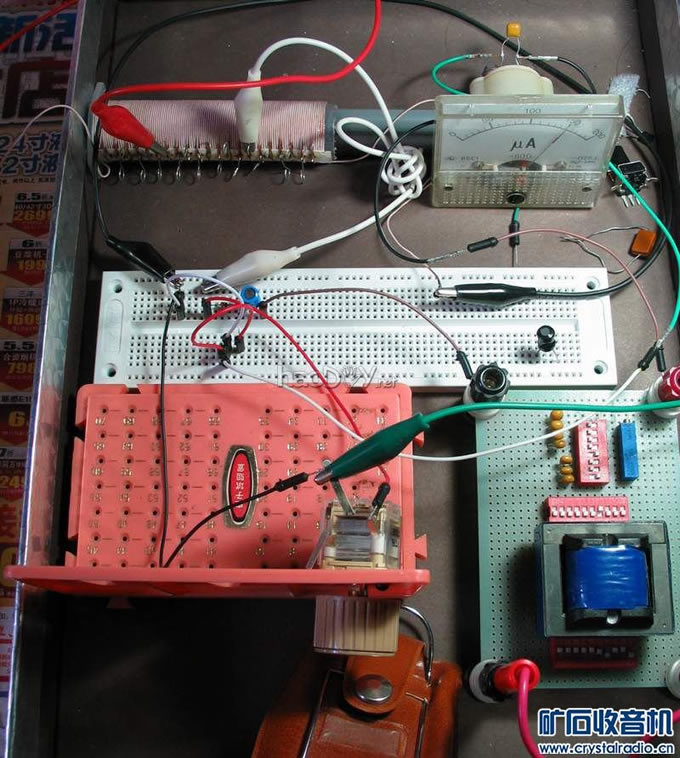

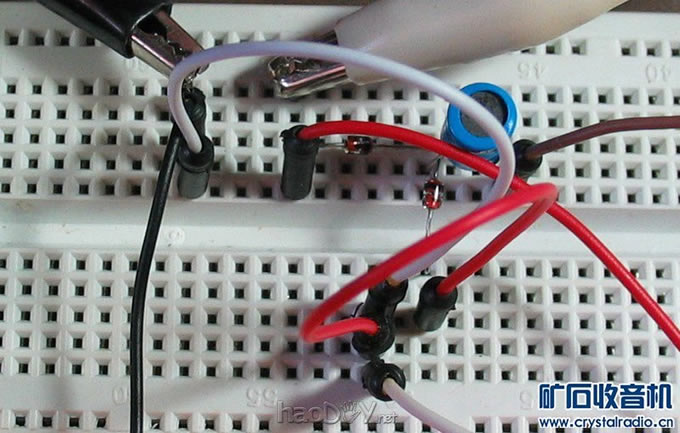

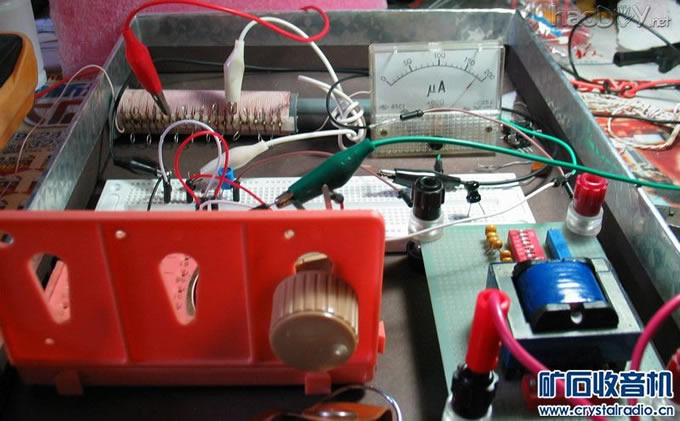

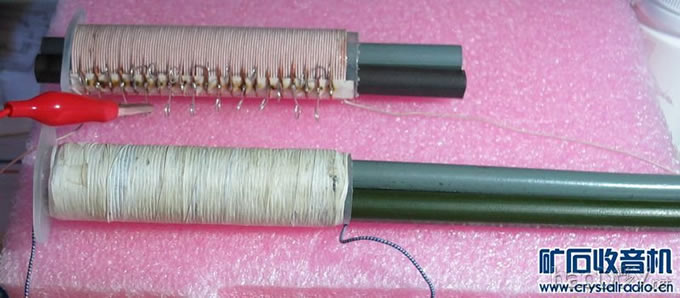

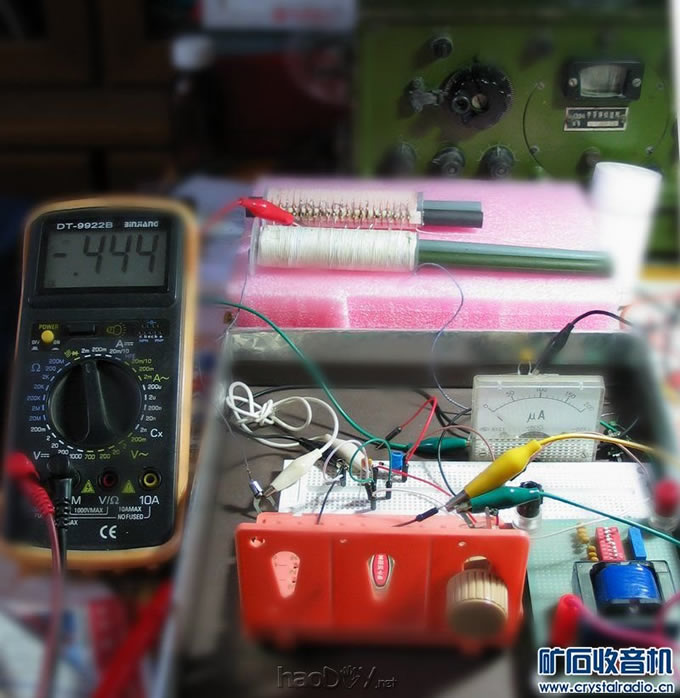

实验电路用面包板插件组合，调测时试验了多种二极管检波电路比照；天线线圈用0.04×175里兹线+两根磁棒/22抽头/1000uH/450Q/600KHz，配合5米鱼竿天线；调谐回路线圈0.04×270线/700Q/600KHz，介质可变7000Q；检波管2×RB441；仿725变压器+SC2-300耳机。

由于高扼圈的接入，此电路有降阻抗变压器低音频匹配值的效果，仿725初级在40K时接收最好。

这种双二极管电路的组合效果与使用高扼圈有关，李老师另有分析。
