高阻耳机的制作.

时间:2013-03-29 19:38来源:www.crystalradio.cn 作者:cqrmxxwk 点击:
为了研究不同电感与阻抗大小的耳机在矿石收音机中效果,于是在四十年后的今天再次掀起了制作耳机的研究。 过去四十年前的耳机都是用硬纸片做的线包架用手绕的.用汽车修理厂捡来的坏考尔(听别人这样叫它),敲开它的外壳,拆出它的钢片,肃开它的封沥青,露出
为了研究不同电感与阻抗大小的耳机在矿石收音机中效果,于是在四十年后的今天再次掀起了制作耳机的研究。
过去四十年前的耳机都是用硬纸片做的线包架用手绕的.用汽车修理厂捡来的坏“考尔”(听别人这样叫它),敲开它的外壳,拆出它的钢片,肃开它的封沥青,露出用层层蜡纸包着的漆包线来。这线大约0.01毫米,坏“考尔”的旧蜡纸很薄也很脆,揭掉它容易弄坏漆包线上的漆。不易揭掉也只有边绕线圈边让蜡纸碎裂边揭掉了。有时还会拉断线。磁铁也不正规,把喇叭磁铁敲一块,包上纸圈纸架,就开绕。机盒也就是用拉线开关的盖子,加罐头皮做振动片。无论效果是差还优良,但每每总能成功。
一、耳机磁铁的采用

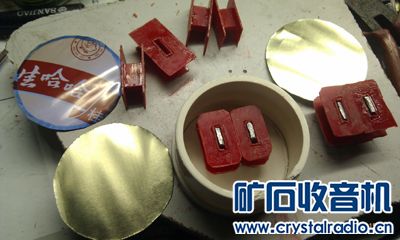

这次再度进行耳机制作,就不再那么简陋,总想正规一点。恰到好处的磁铁不好找,电子城售卖的强磁性的磁铁种类不少,我选用一种30毫米长、4毫米见方的长条形的磁铁,5元一条,这种磁铁看起来很结实,实际上十分地脆。我量好中间点,用凿子一敲,立马断成两截,还不完全按你画的位置断开,总有一点偏差。将两块磁铁并起来,其宽度也还差不离。(后来因增加线圈圈数的需要在中间加了3个毫米的铁条,扩开了磁铁间的距离)。图上是夹了三条磁铁,后未采纳。
高阻耳机的制作.
二、极靴的制作

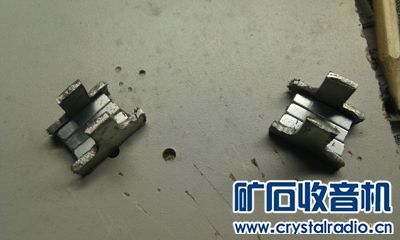

再找到的电源箱铁底板厚约2毫米,凿下来条,做成极靴,如上图。用砂轮机磨,用什锦锉锉。将磁铁的极性判断好以后,用502将它们粘在耳机盒子里。

三、耳机盒子的制作

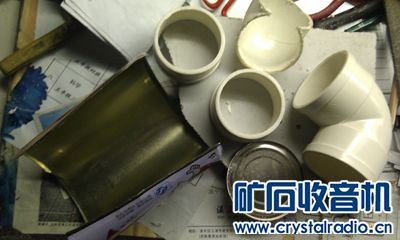

耳机盒子是用50毫米的PVC塑料管加工做成的。先把PVC塑料管一端头用中粗锉加工正,因为找来或买来时,随意切下来的端头是不正的。不正的面放上的振动片音质会大受影响。
然后按极靴的高度增加2~3毫米画好线,要留有加工余量,以免发生返工重做的事情。切下这样两节PVC塑料管做盒圈。
找一截直径约20毫米的PVC塑料管用美工刀将它剖开,再用热吹风机给它加热,然后手持一块平的木板,热烤软的PVC塑料管摊开压平,让其冷却。这样的PVC塑料片,再吹烫软再压平一次,能做出很好用的同等材料的PVC塑料板供下料使用。
将PVC塑料片剪下PVC塑料管这么大一块来,用502胶水将它粘在圆管上,再用剪刀修去多余的边。用锉锉光滑。
盖子是用PVC塑料管的接头来制作的,将就接头的圈部,锯下来锉光毛的一头。把PVC塑料片剪草除根下接头圈这么大一块下来。用502胶水将它粘在被锯锉过的这一面。否则将会不紧而松、掉。再在中间钻10~14毫米的孔。还了做一些纸圈粘在内边上,让振动片不挨着盖子。
高阻耳机的制作.
四、做振动片
找来娃哈哈和王老吉易拉罐剪开,以PVC塑料管为模,剪下数片振动片。经后来试用发现,娃哈哈铁片的薄软了一点,而王老吉的铁片厚了一点,我把娃哈哈铁片剪20毫米一个小圆片,用502胶粘滞在中间,结果是增加了娃哈哈铁片的弹性,效果很好。
高阻耳机的制作.  (责任编辑:admin)
