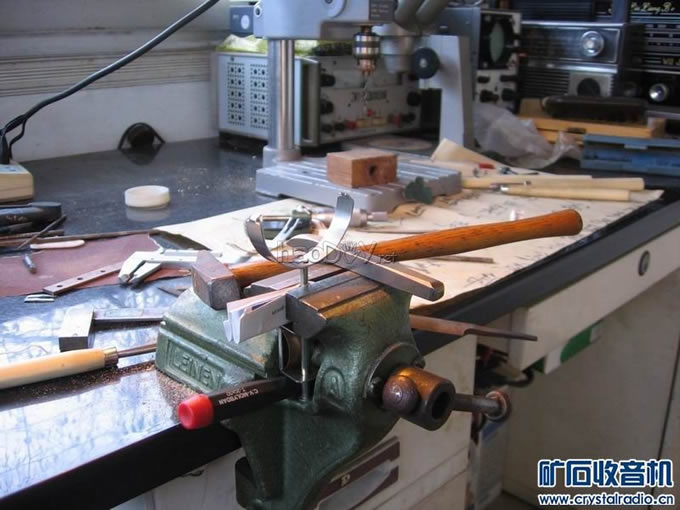

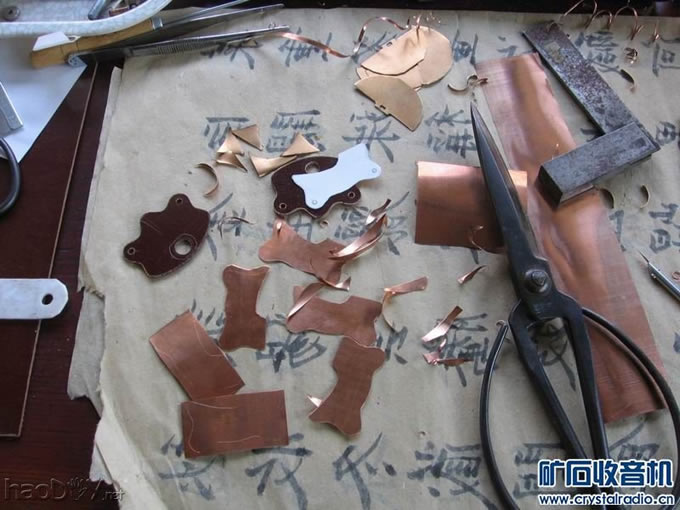

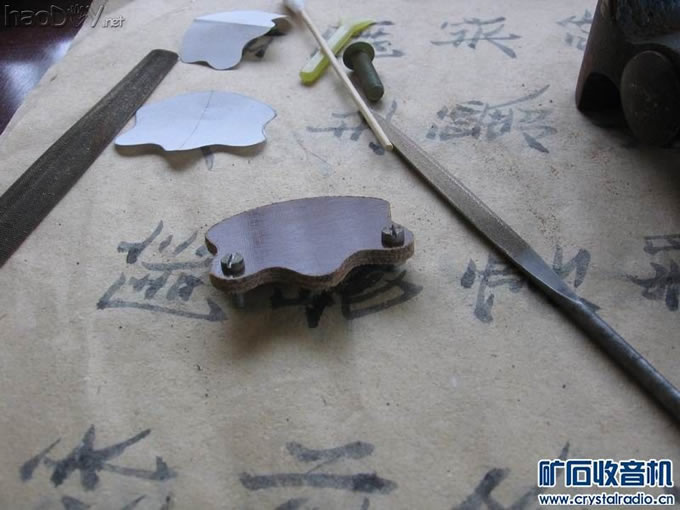

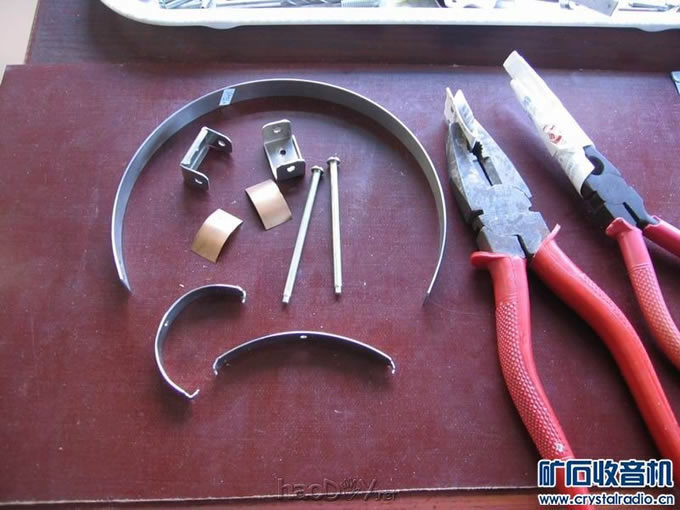

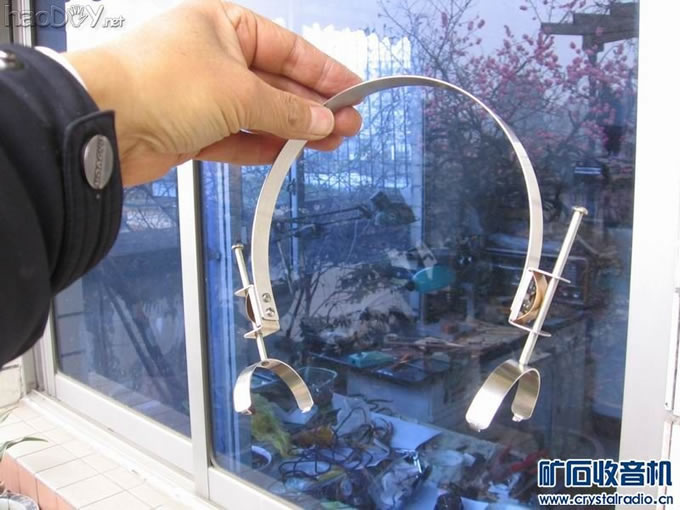

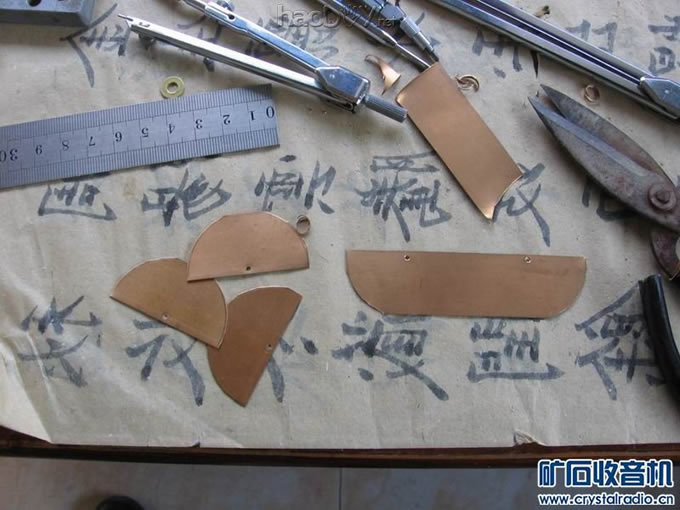

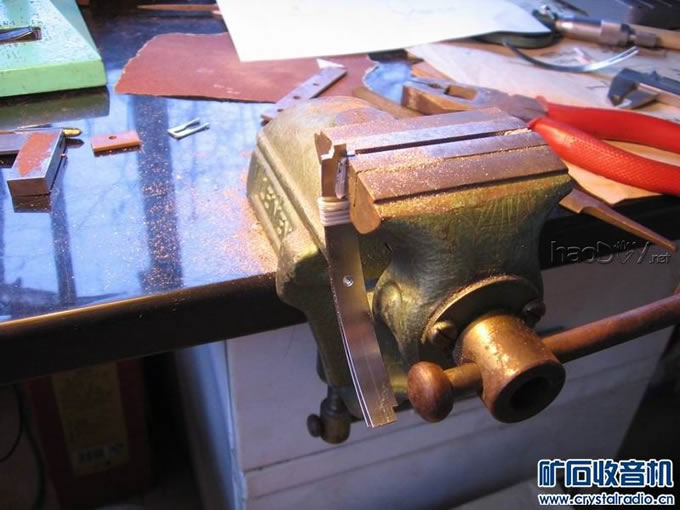

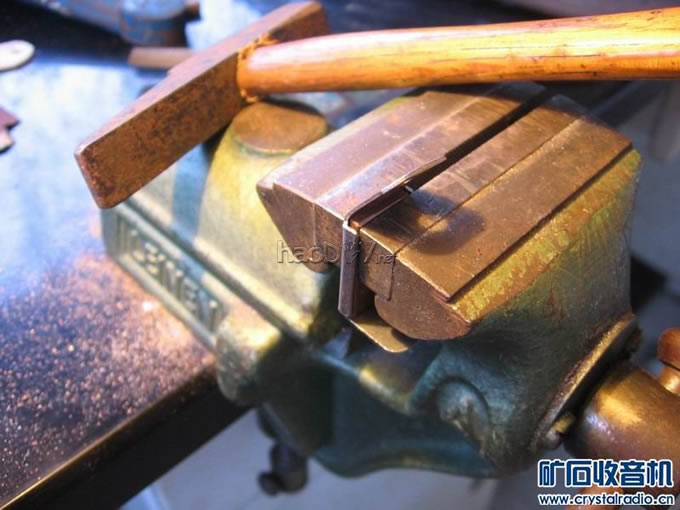

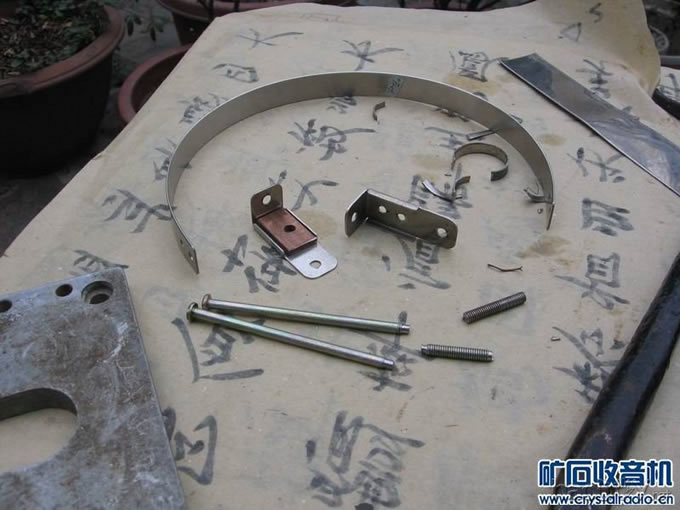

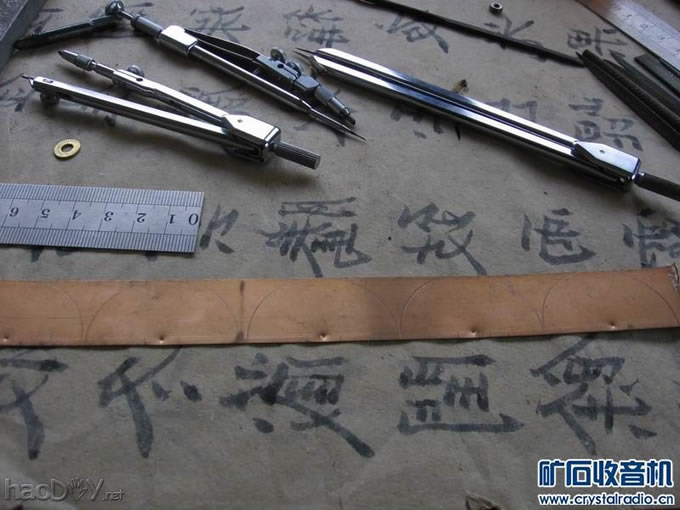

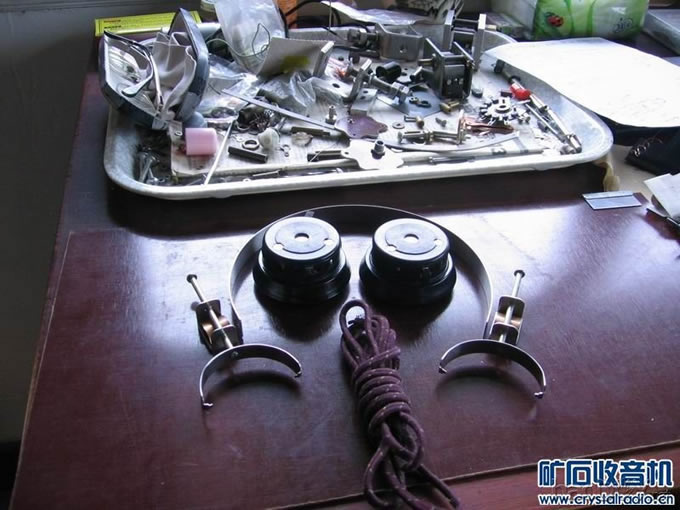

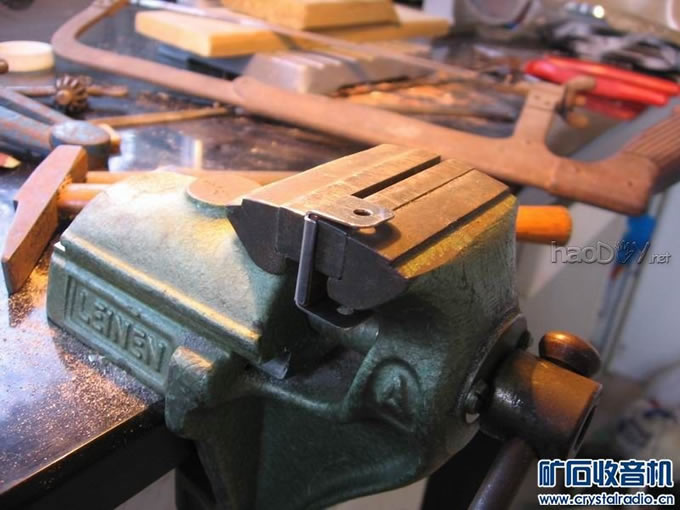

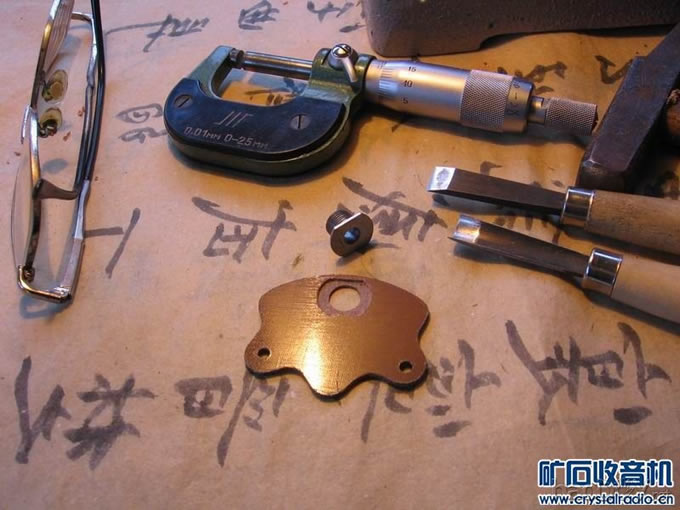

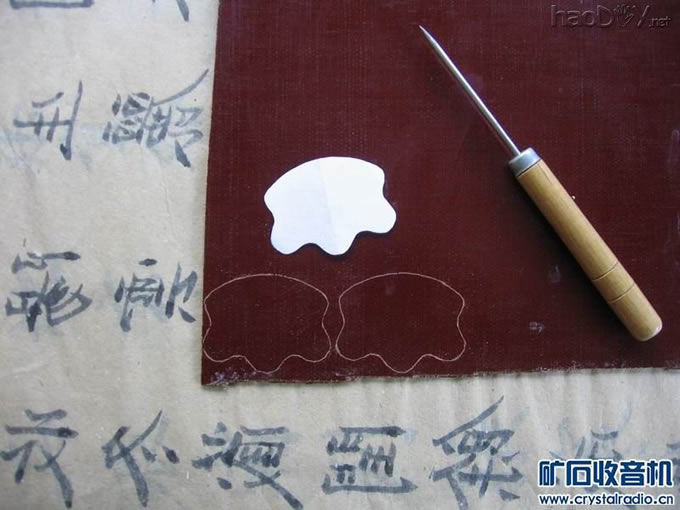

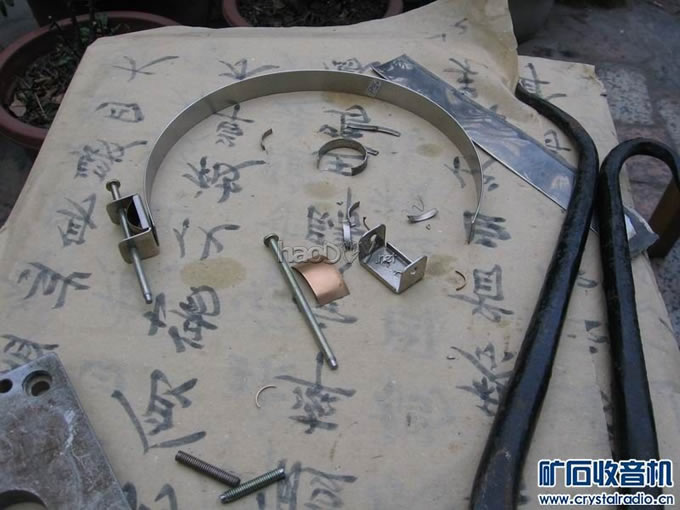

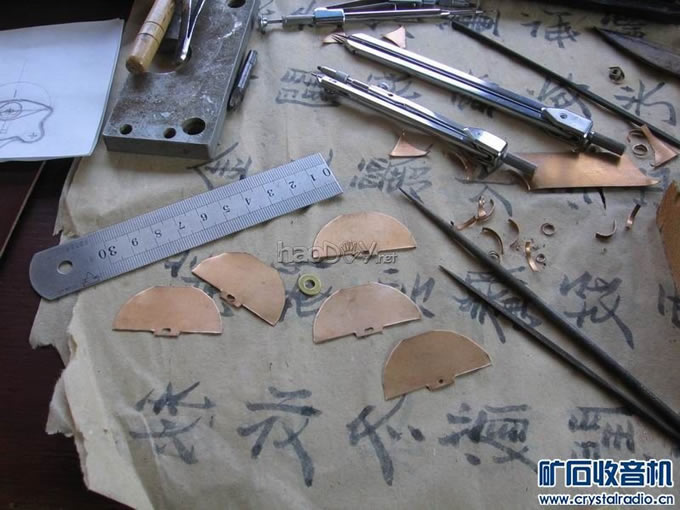

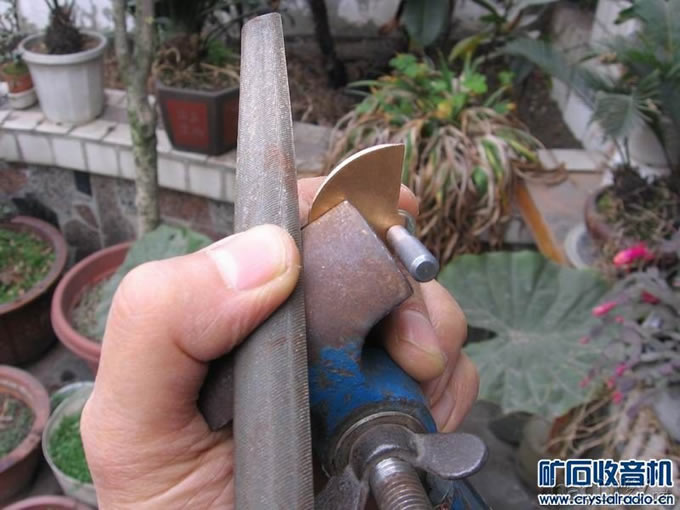

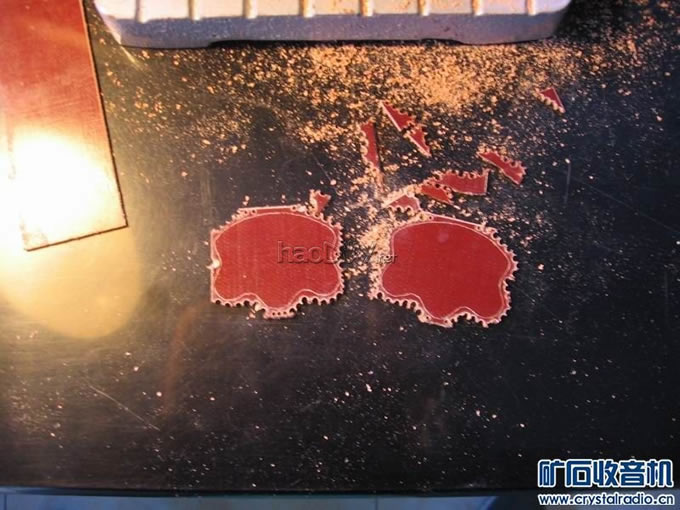

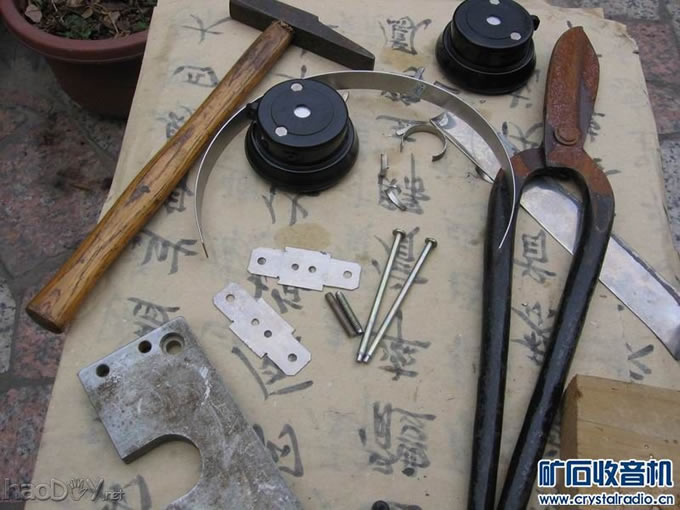

制作过程见图: ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 四 可变电容 可变电容的自制相对较难,这种可变电容是我生平用过的第一个可变电容。因为找不到具体尺寸,我是根据坛中的图片和手中现有材料和记忆中的大小来做的。 先在坛中找一张尽量照得正的图片,打出需要的尺寸,照图画出轮廓。在描画过长中越发觉得这个可变外形很漂亮:圆中有方,柔中带刚,当初的设计者一定是个艺术家!按图样先做夹板: ![]() ![]() ![]() 四周留适当余量,两片叠好后先一起打下面两个定片孔,利用这两个孔把两夹板相对固定住再打动片轴孔,以保证同心。然后把外形修到尺寸。等做好轴套后刻出轴套沉孔: ![]() 动片、定片的制作和夹板类似(动片因材料宽度不够想做的尺寸,在轴孔部分缺了点,但不影响夹紧,定片形状和原来的不一样,是为了低端频率位置接近常用的可变): ![]() ![]() ![]() ![]() ![]() 轴与轴套是利用一个老式双联电位器改的,基本上是靠手工锉出来的,关键是找好基准,要有耐心,轴的尺寸调整利用了微型台钻,因电位器的轴前端是扁的,要把两平面想法补好后锉成圆形才能套丝: (责任编辑:admin) |
