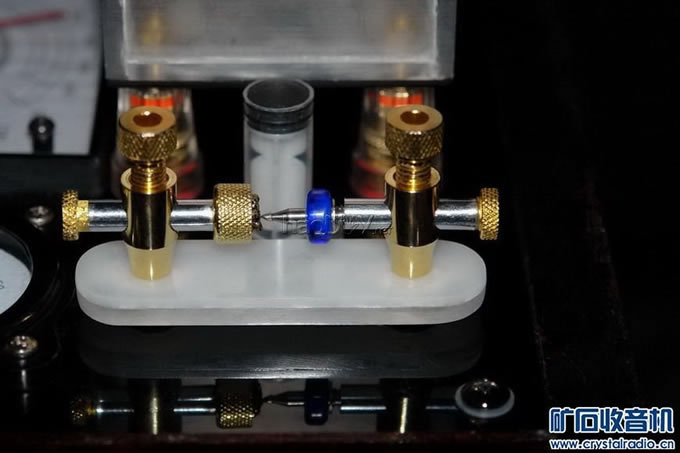

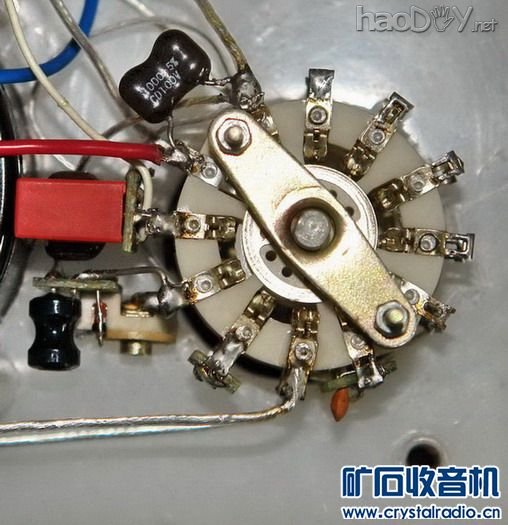

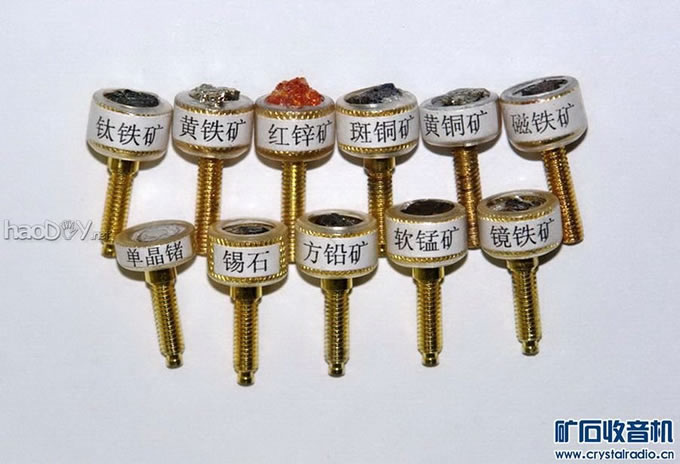

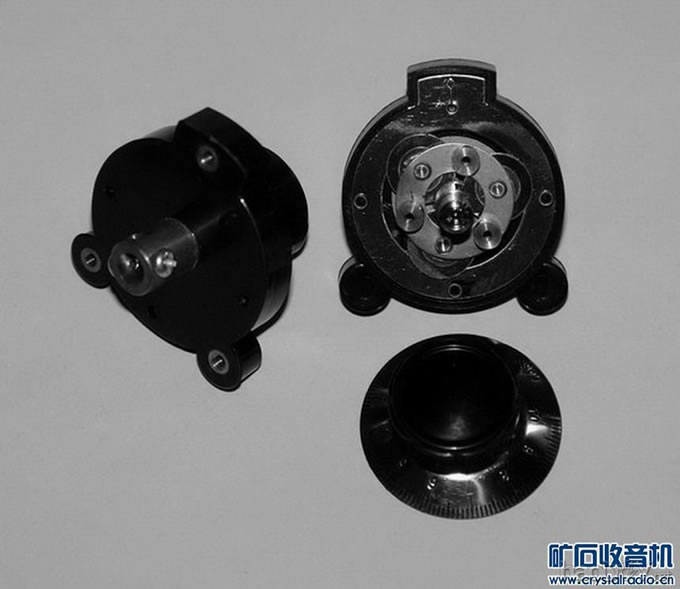

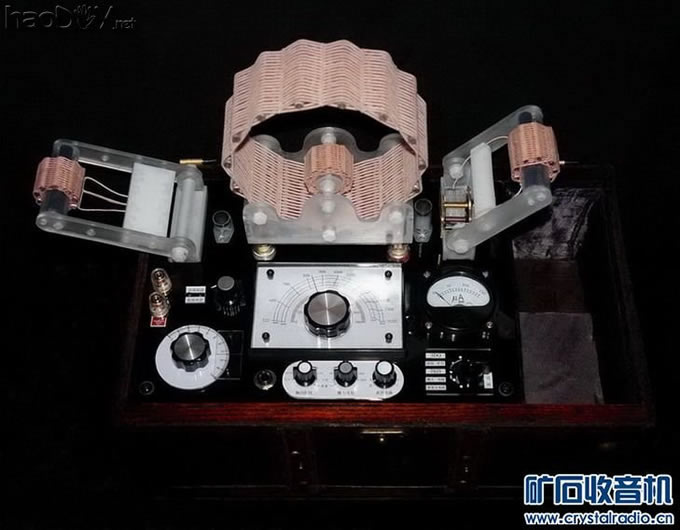

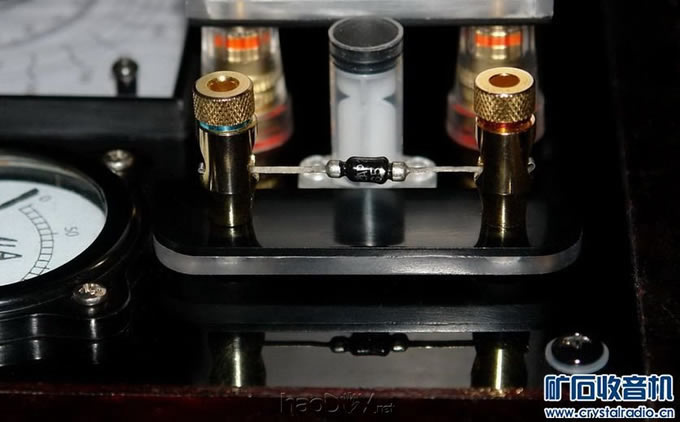

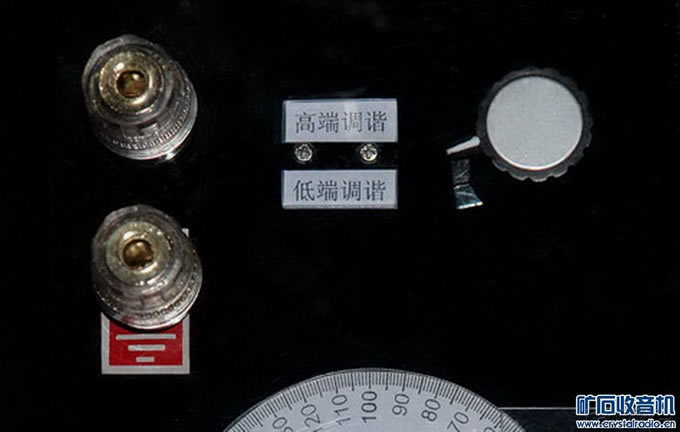

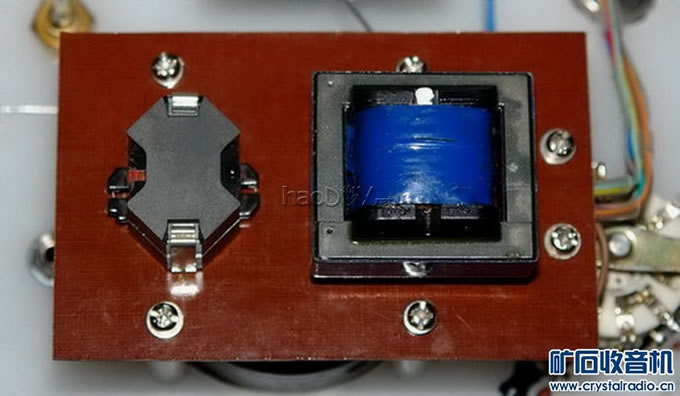

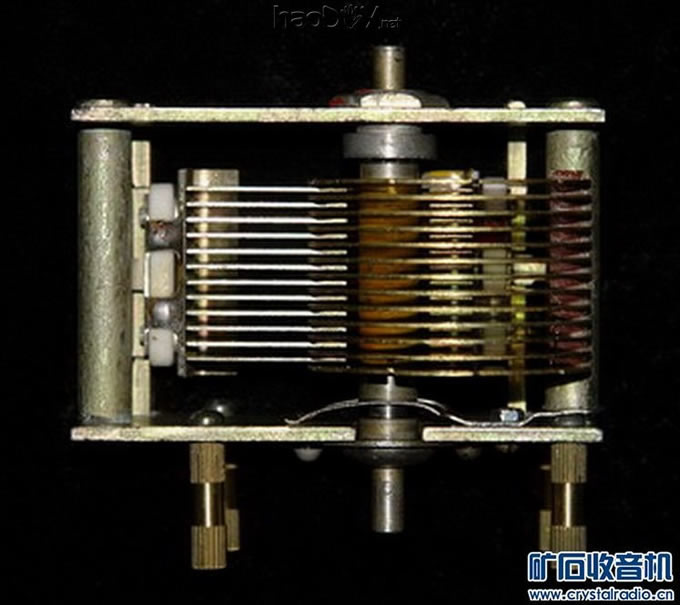

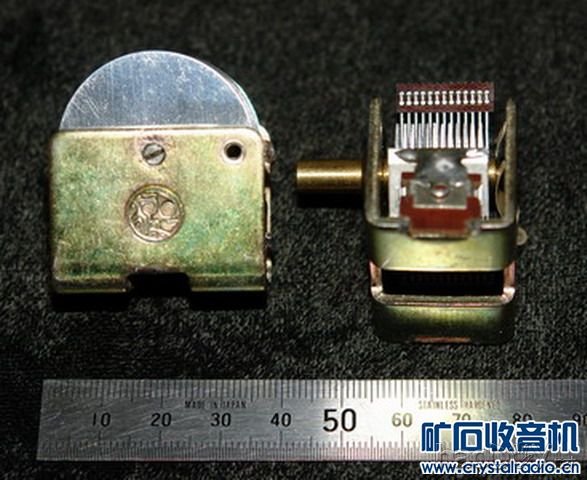

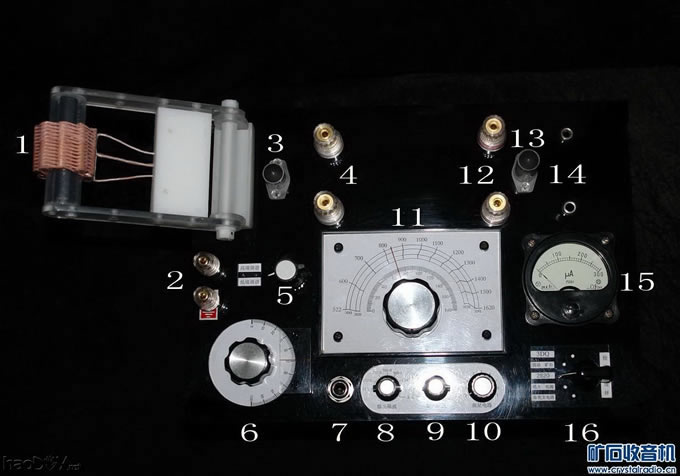

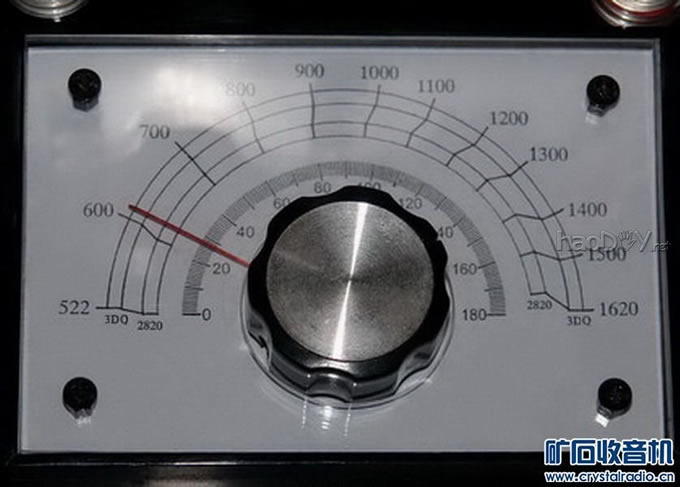

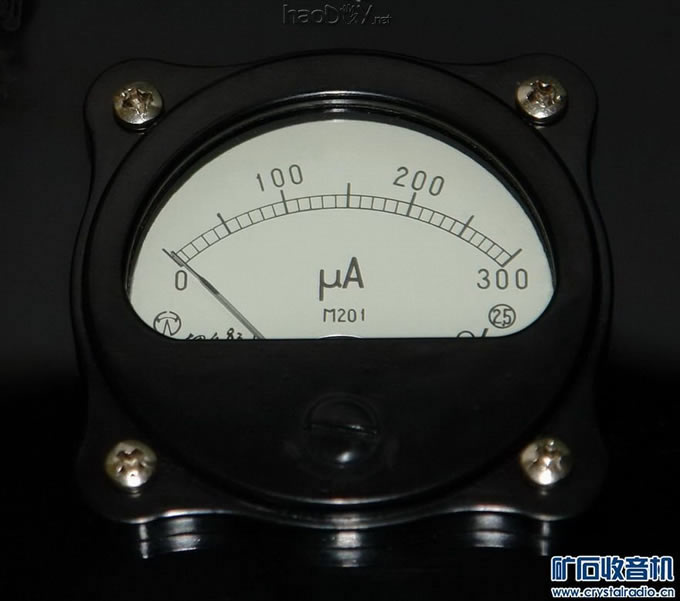

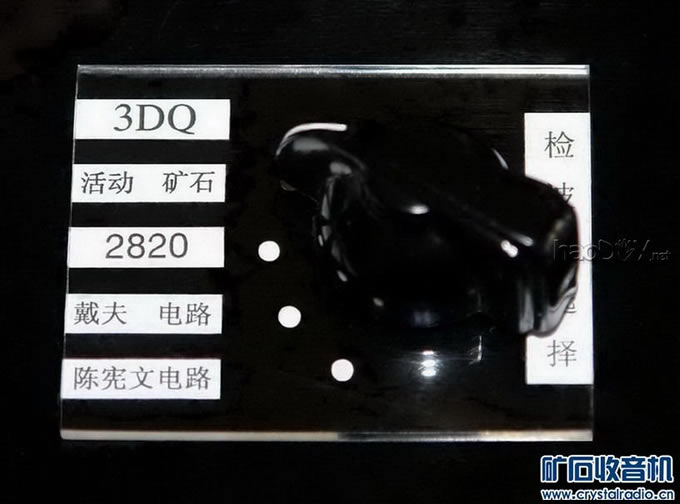

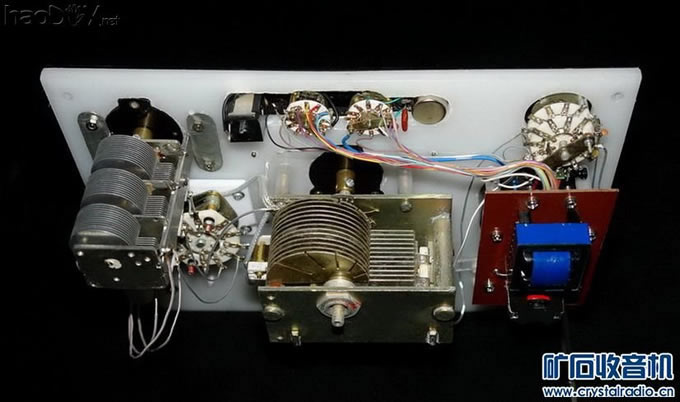

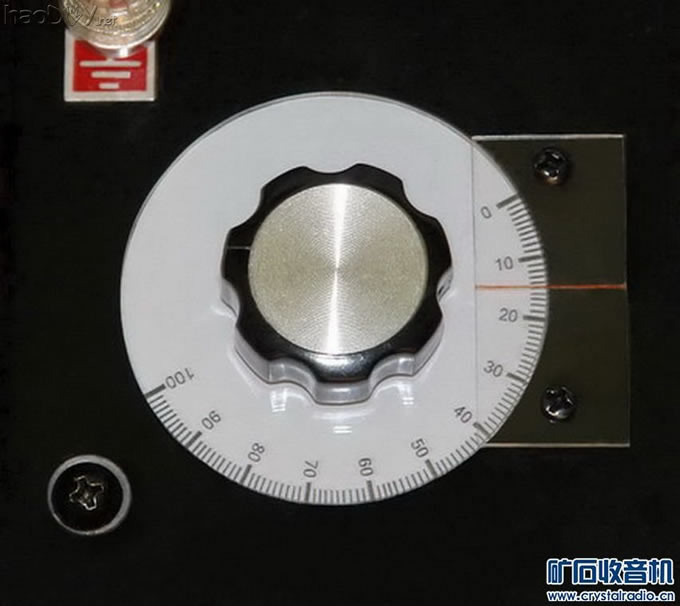

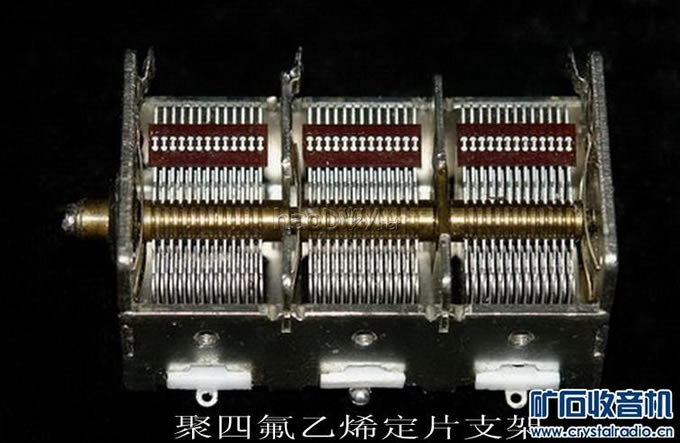

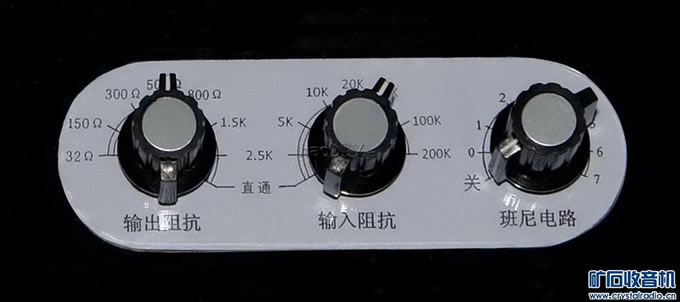

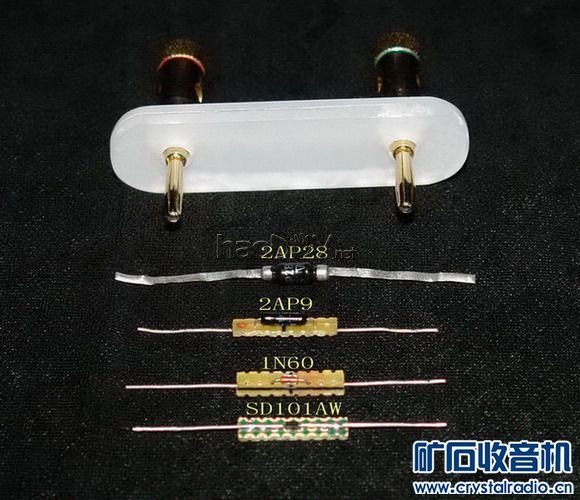

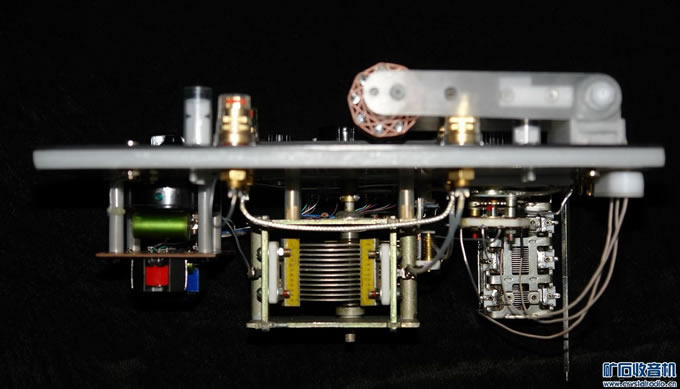

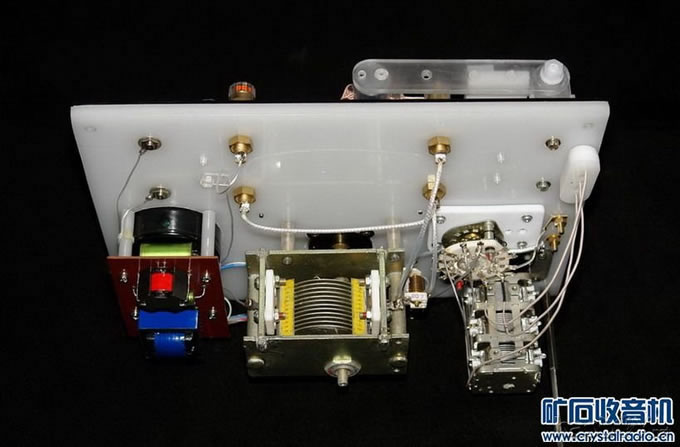

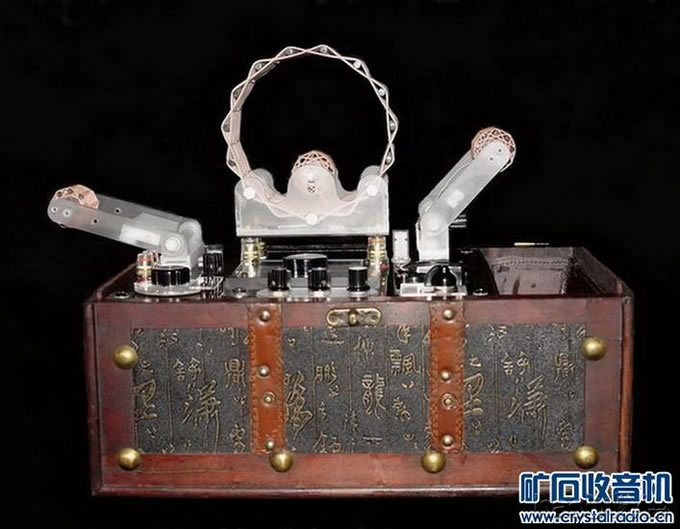

七、天调可变用340P三连，拆片一连至200P。用特氟龙替换原定片支架，提高了可变Q值。  八、检波可变用一种瓷定片支架宽片距钢质产品，在中波段有很高的Q值，容量12-365P。  九、陷波器可变用一种（复旦）小型产品，体积25mmX25mmX35mm，容量15-360P。  十、天调和检波可变都使用了减速旋扭，可实现精确调谐。  十一、下面介绍面板：1，天调线圈和支架，改变角度即调整与检波线圈耦合量。 2，天、地线接线柱。 3，天调总成在收起时定位支架，避免线圈与面板相碰。 4，检波线圈插座，间距45mm。 5，天调频率分段选择开关。 6，天调可变刻度盘。 7，耳机输出插座。 8，输出阻抗选择旋扭。 9，输入阻抗选择旋扭。 10，班尼电路调节旋扭。 11，检波调谐可变度盘。 12，输出线圈（3DQ用） 插座，间距50mm。 13，陷波器收起时定位支架，道理同“3”。 14，陷波器和活动矿石插座。 15，微安表 16，检波管及检波电路选择开关。  十二、活动矿石支架可方便更换矿石和外接二极管。     十三、检波管选择开关  十四、耳机变压器和30H电感线圈。  十五、机器内部图    十六、面板局部图       十七、工作状态图
