diy之蛛网矿石收音机(2)

时间:2013-03-21 20:20来源:www.crystalradio.cn 作者:hhyy99 点击: 次
DSC00200.jpg (72.97 KB, 下载次数: 31) 天线线圈骨架用2mm有机玻璃制作，内径40mm，外经120mm，高度190mm。L1同1.0mm漆包线绕34匝，电感量94uH。调谐线圈高度215mm，L2用0.04X270纱包线绕50匝，电感量196uH。Q值在




diy之蛛网矿石收音机


天线线圈骨架用2mm有机玻璃制作，内径40mm，外经120mm，高度190mm。L1同1.0mm漆包线绕34匝，电感量94uH。调谐线圈高度215mm，L2用0.04X270纱包线绕50匝，电感量196uH。Q值在700以




diy之蛛网矿石收音机






diy之蛛网矿石收音机





diy之蛛网矿石收音机


可更换不同的管





diy之蛛网矿石收音机

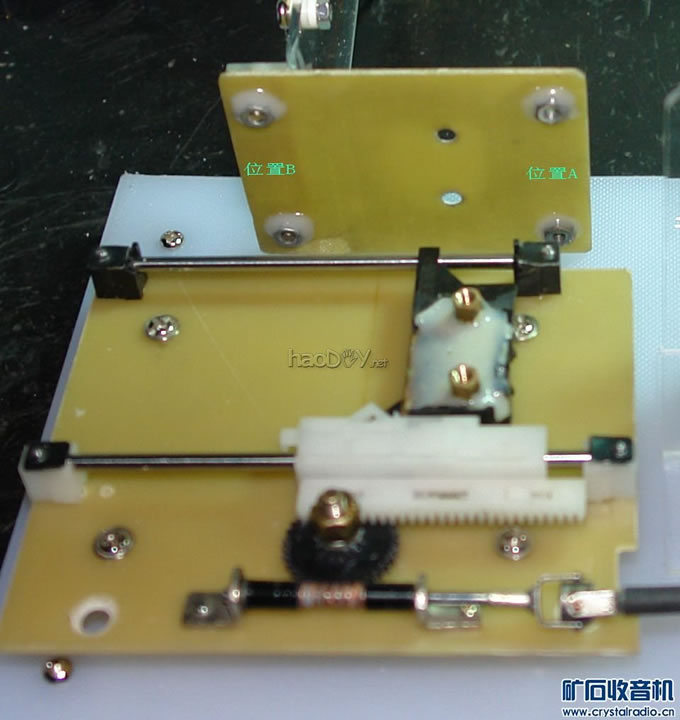

天线线圈活动支架用废激光头支架改装，行程45mm。在A位置时两线圈可调距离30mm---75mm，B位置时80mm---125mm。采用蜗轮传动，蜗杆是




diy之蛛网矿石收音机 (责任编辑：admin)
