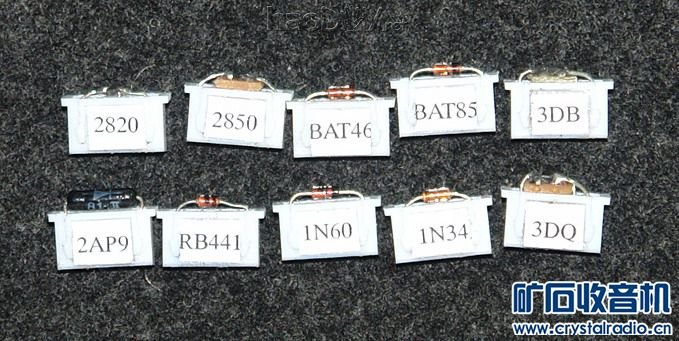

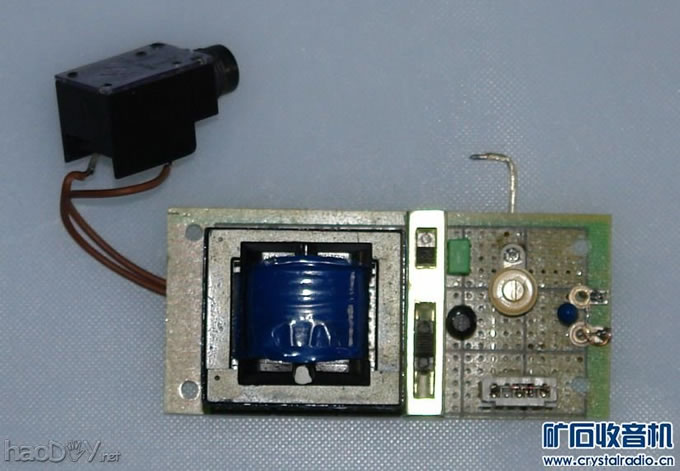

电路的调整很简单，找一个最弱的台，调C3（5/20P）至音量最大即可。用3DQ和3DB时无需调整。试听证明1N34有最佳表现，1N60、BAT85等也很好，HP5082-2835和2820在接收高端弱台领先，3DB、3DQ不用输出变压器也可获得大音量，并且还可以进一步深入研

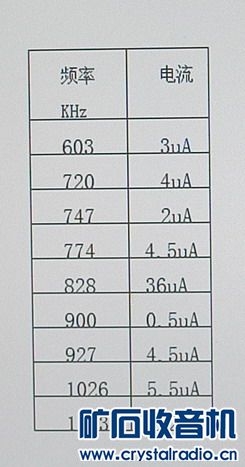

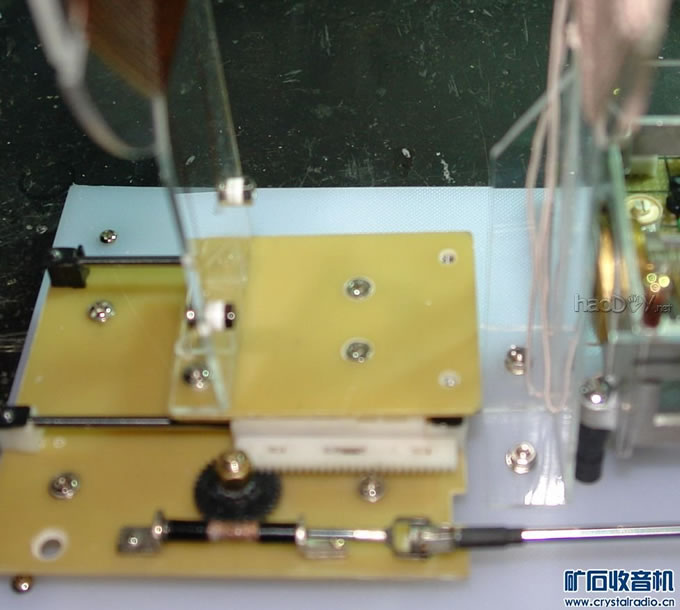

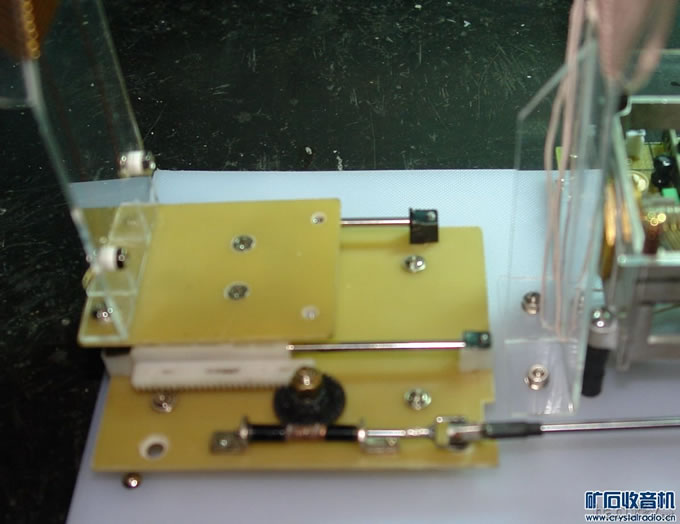

我的天线是在三层楼阳台外（向南）水平约3米长，地线接电源地。能收到603KHz、720KHz、747KHz、774KHz、828KHz、900KHz、1026KHz、1143KHZ约8个台，最强台828电流可达36uA，最弱台1143电流表微动约0.2uA。各台之间无串扰（当然要调整两个线圈距离）

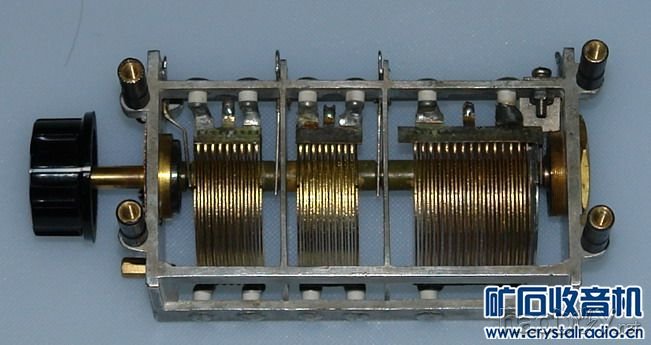

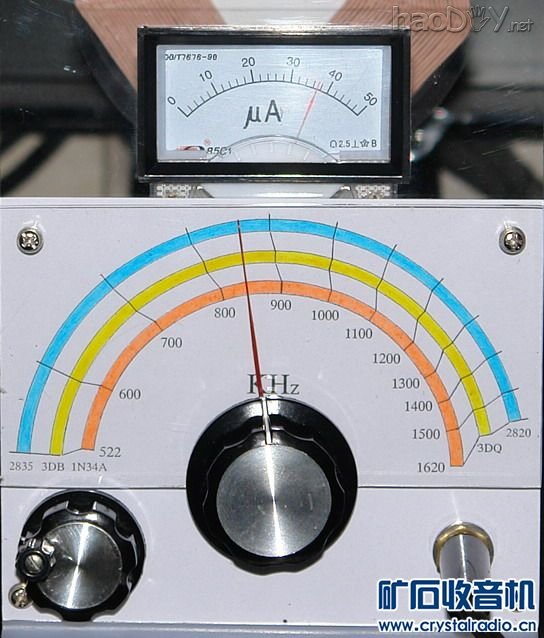

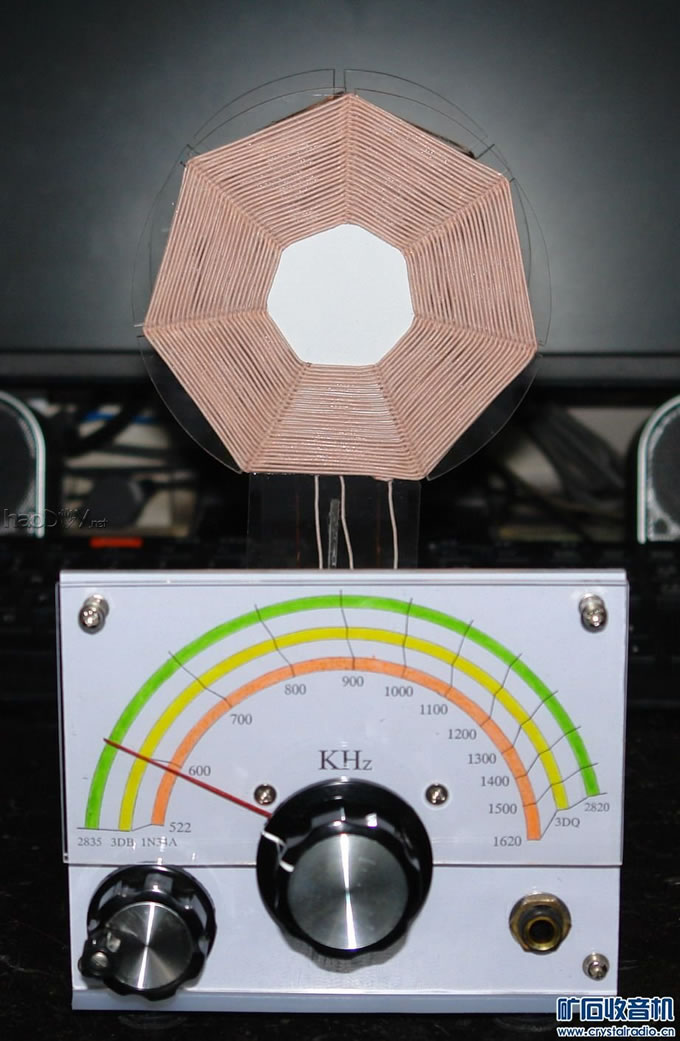

最后介绍不用信号发生器制作刻度盘方法，找一台数字显示收音机调到522KHz，将收音机放在L2附近然后旋转矿机可变当频率调到522时收音机噪声密度增加，音量加大，做上记号。同理可调603、702、801、900、999、1098、1197、1305、1404、1503、1602、1620。也可参考能收到的台做对比，如北京有603、720、828、900、1026等

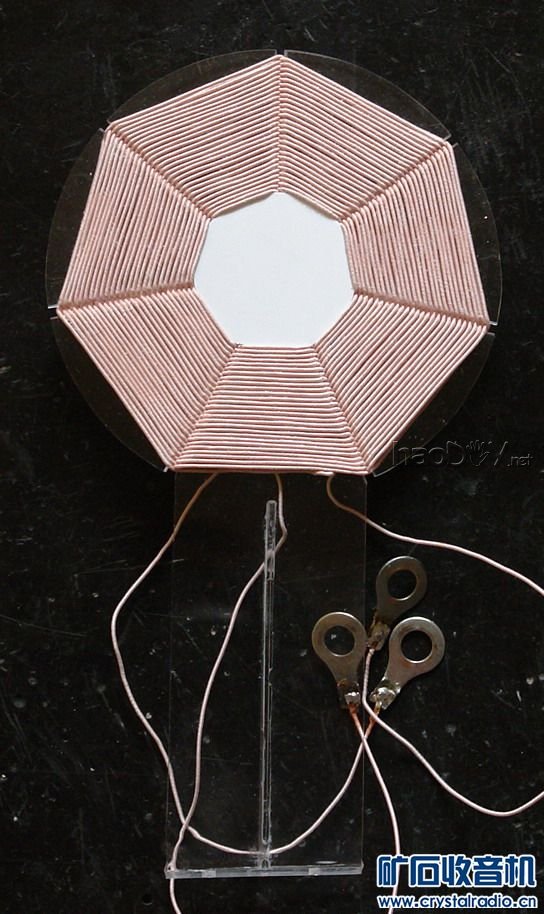

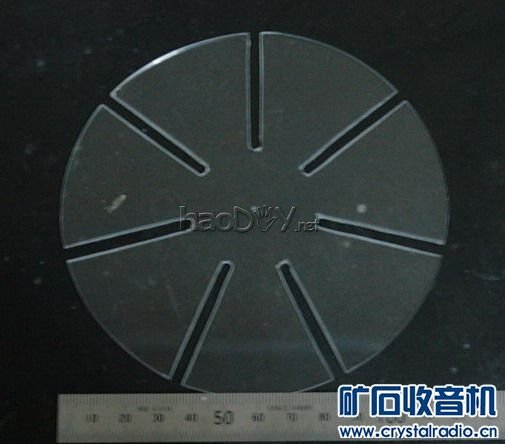

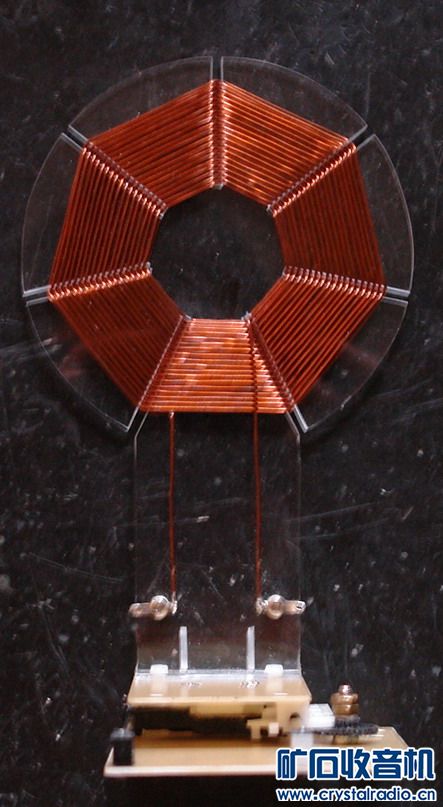

不足之处，1、线圈支架应加高。原组装时没考虑安电流表（见下图）,后来发现安电流表后能增加调台乐趣，但比例严重失调。2、加大两个线圈的直径到140mm（与机器底板同宽），可提升Q值进一步提高选择性。3、线圈骨架用PP材质的菜板可减小损耗。请网友们多提意见

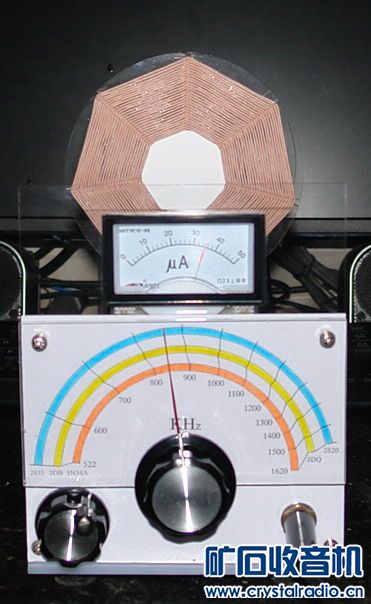

终于收到为此机所购uA表，到年底了快递变慢递， 发最新图
