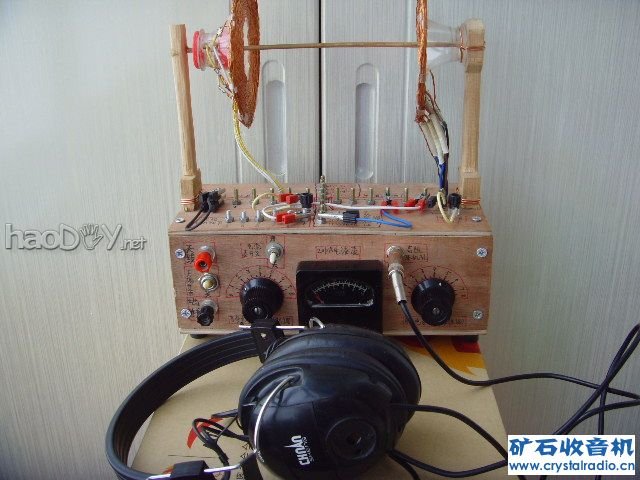

我的第三台矿石收音机

多谢各位教员的关注和激励！现把本机所用元件列表说明如下：
1。天线输入调理电容共6个区分是1500P,1000P,510P,320P,220P,100P,用以不便调理天线输入能量的大小。
2。可变电容器是拆机365P×2的双联一个是复旦牌的，一个没牌子，只用其中的了一连。双联通过水煮，洗洁精，洗手液，，刷子荡涤后很干净。
3.接线柱2个，20ua的电流表1个，一大一小2个妞子开关（大的管制天线和地线，夏季防雷和不听时关掉机器，小的管制电流表在弱信号时短路电流表已增大音量。
4。检波2极管共用了8组iss86x1,1N60x1,2AP9x1，iss86x2,2AP9x3,2AP15x1,1N34x1,1N34x3，（我手头只要这几种），用鳄鱼夹分线器可能恣意衔接，找到输出最大的一组。
5。分线器是用鳄鱼夹和固定在顶板的螺丝杆组成的，可能恣意衔接自由组合找到最佳点。
6。线圈：骨架是用可乐瓶作的线圈是镇流器里的变压器拆的4股绞合的，共50圈左右 8圈左右抽头。我抽了很多头是为了更好的婚配。
7。耳机：坛友送的校园收音机用其外壳和8个600欧话筒芯做的直流电阻=4800欧，这个耳机我个体觉得很好的灵便度高，顺便音质非常棒，戴着也温馨，稍微有点沉。
8。天地线：地线没有。天线是3楼至5楼顺着滴水管用5根电话线并联2端加绝缘子。在滴水管后面挨着墙（没办法新楼，效率太差了以后再钻研好点的天线）
9。外壳：是用装修剩的边角料做的，就用钢锯条一点一点据进去的，再用装潢刀修砂纸蹭，预备在刷一层清漆。线圈架是一个竹筷子做的，2个线圈距离可能调理。
10。特点：可能双回路或单回路，用鳄鱼夹做的分线器可能恣意调理组合，直至最佳接纳形状。
为了坛友不便了解线圈和耳机制造进程现把以前的图片转到下面

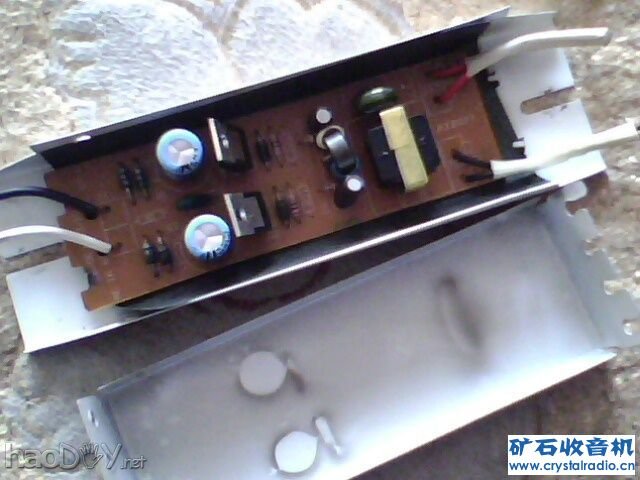

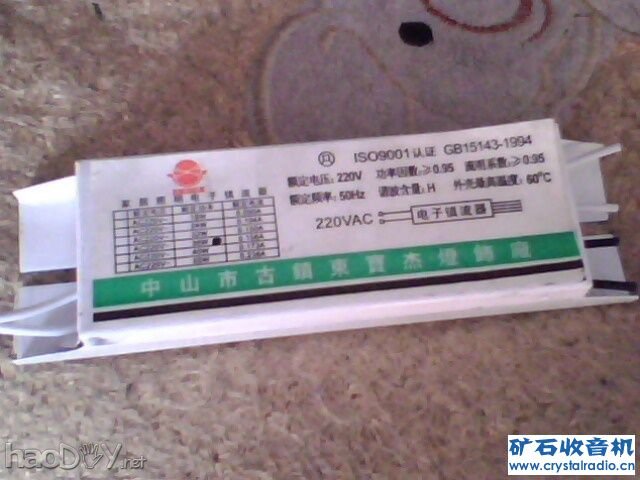

坏的镇流器

我的第三台矿石收音机


我的第三台矿石收音机
