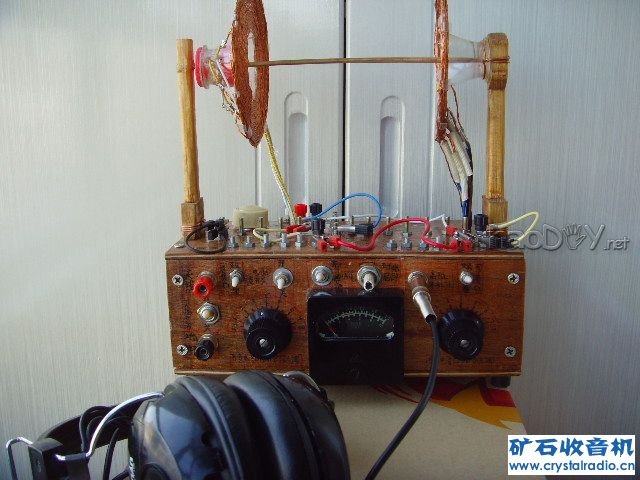

线圈是以前做好的，不时没能组装成矿机，在此次大赛的时机我把它制造实现，来加入本次大赛，不为获奖只为论坛添砖加瓦。专业条件下的制造，拿进去和矿友们交换一下请不要见笑多提贵重i意见
-
电路图
-
-

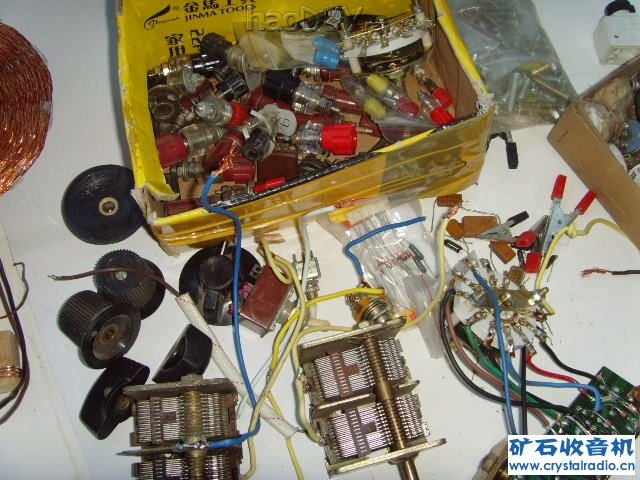

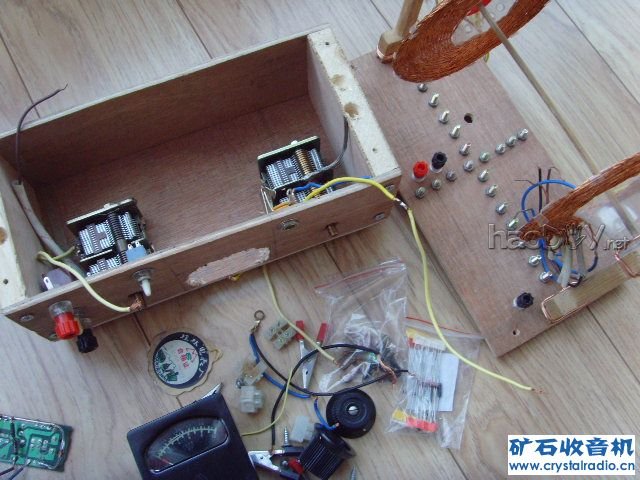

零件
-
-
-
-

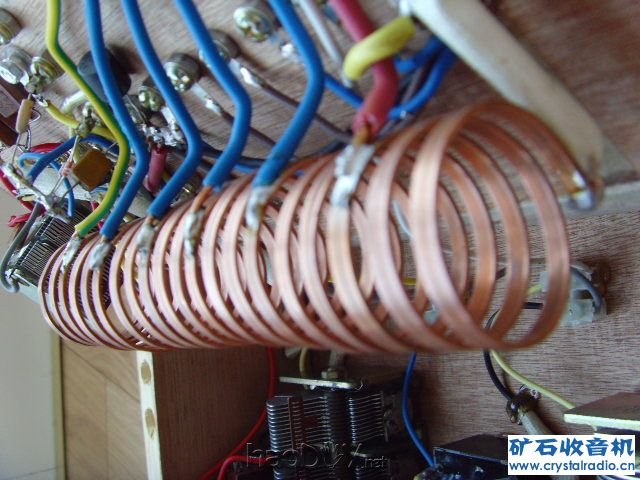

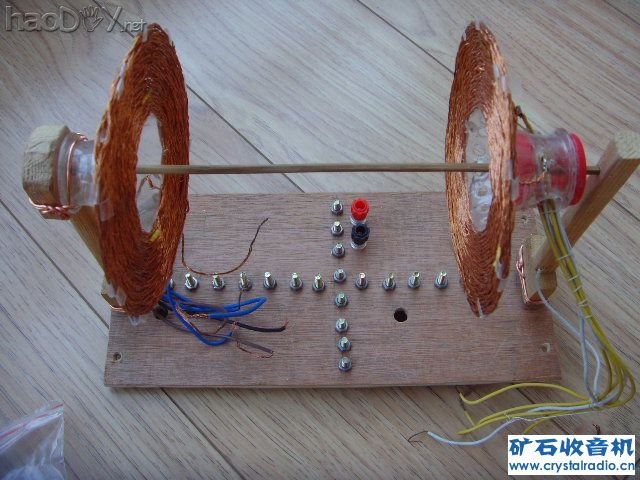

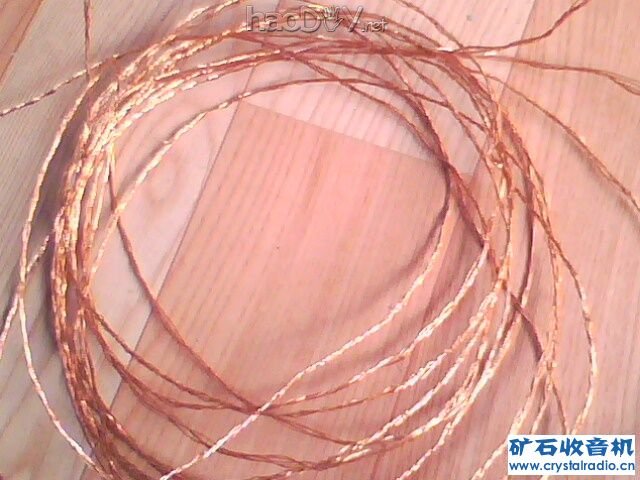

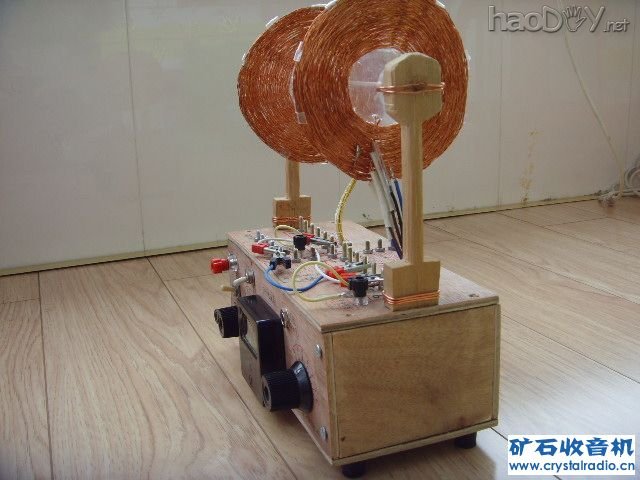

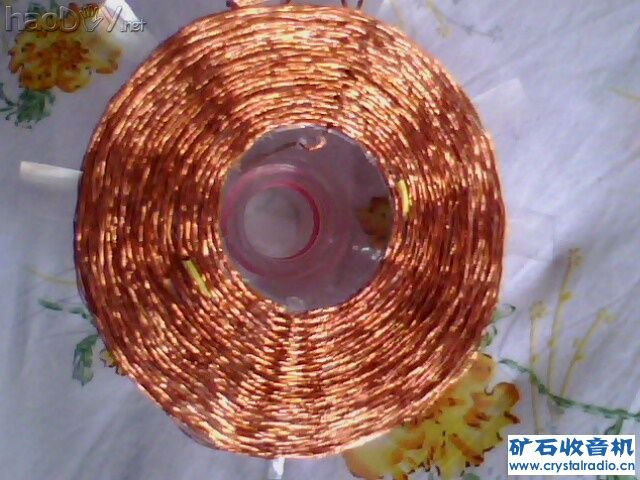

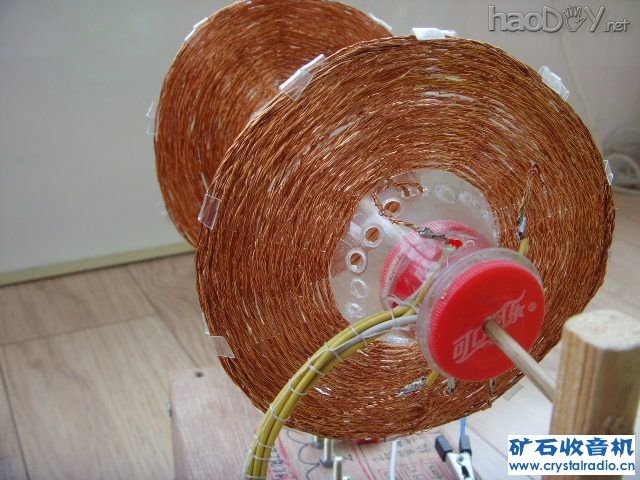

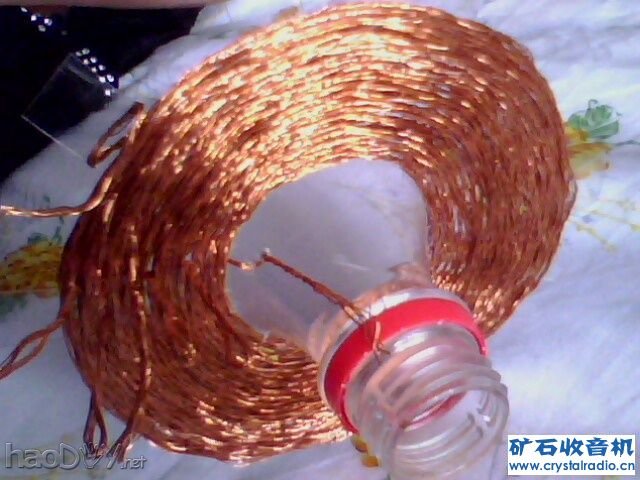

4股漆包线自己绞的，绕在可乐瓶做的骨架上
-
-
#p#分页标题#e#-
-

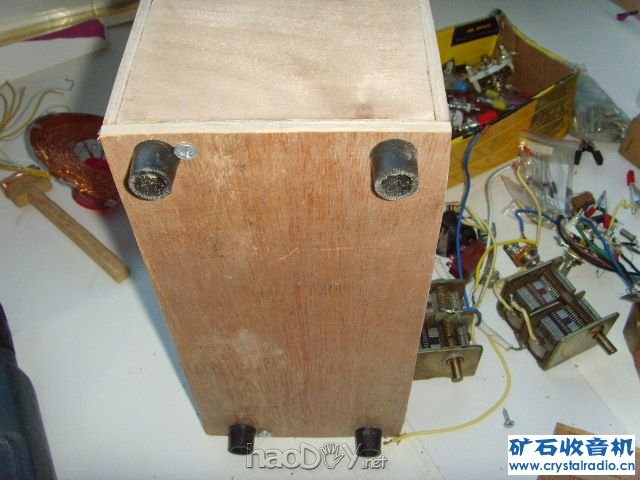

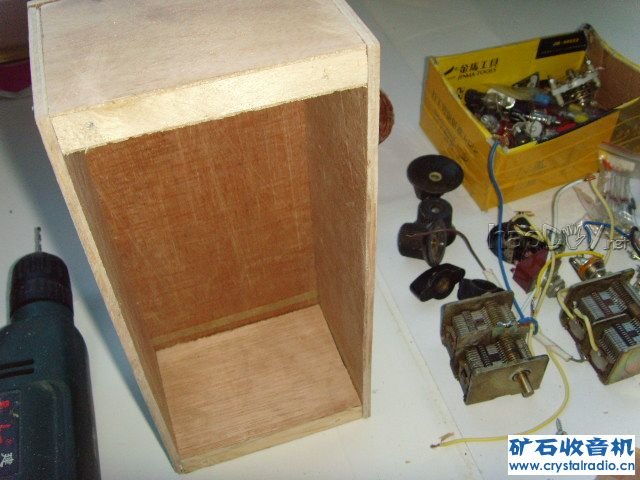

盒子是用钢锯条一点一点手工据的
-
-
-
-
-
-

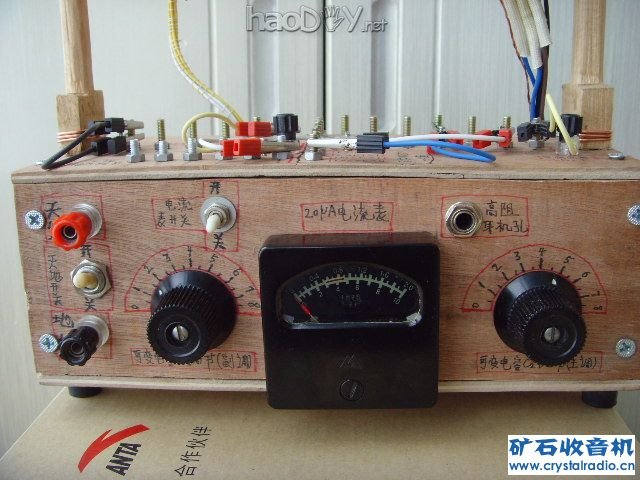

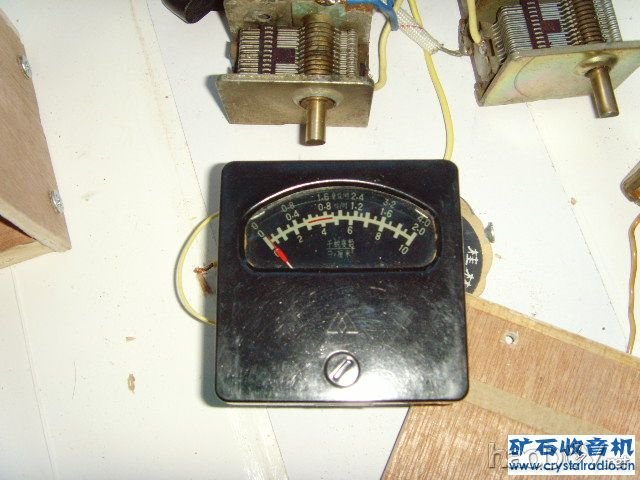

20ua电流表
-
-
-
-
#p#分页标题#e#

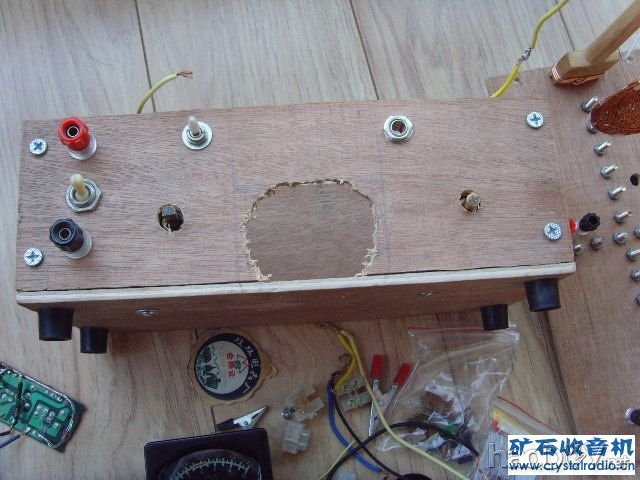

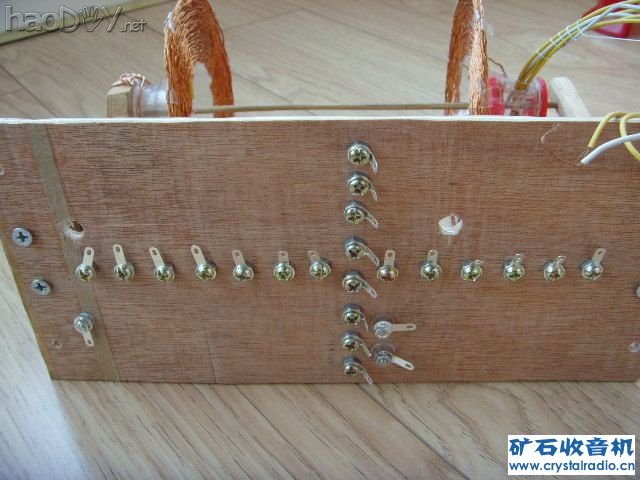

电钻打孔，上螺丝和焊片
-
-
-
-
-
-
-
-
-
-
#p#分页标题#e#

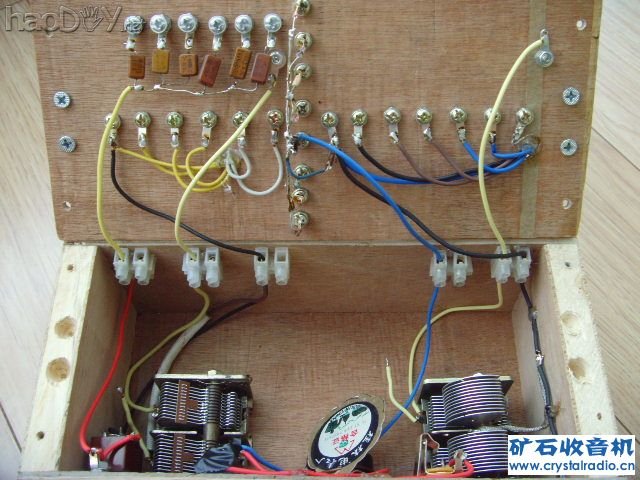

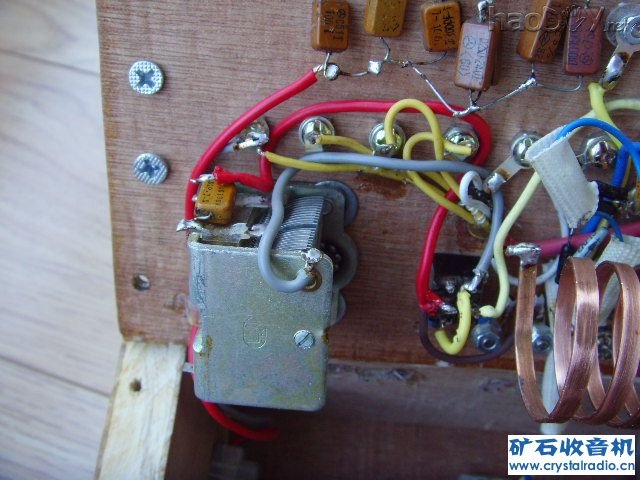

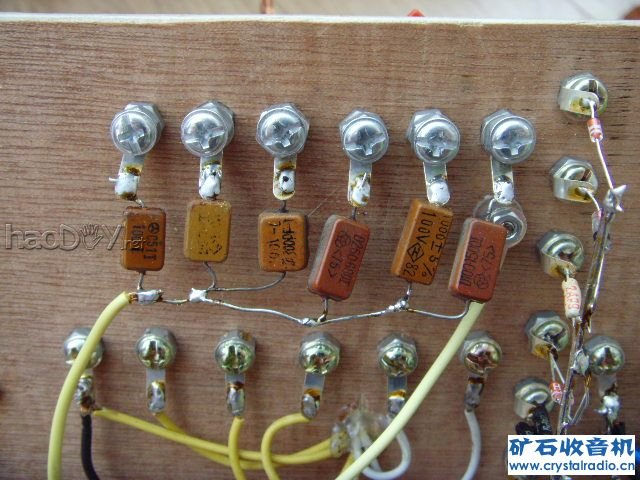

天线输入调理电容
-
-

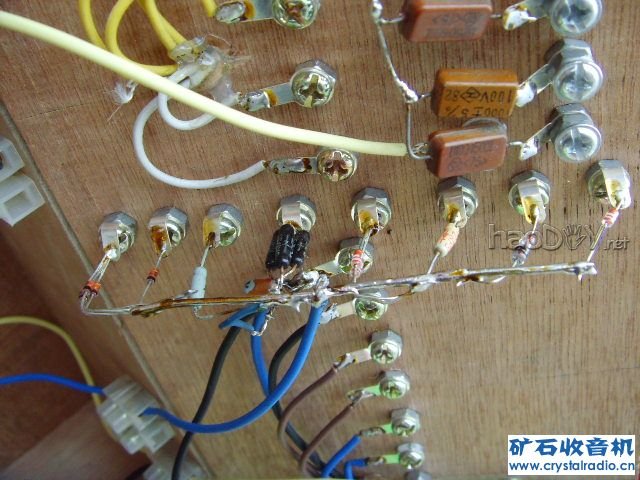

检波2极管
-
-
-
-

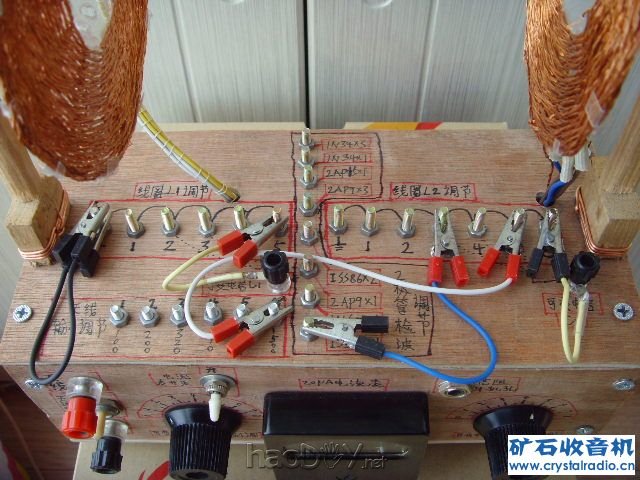

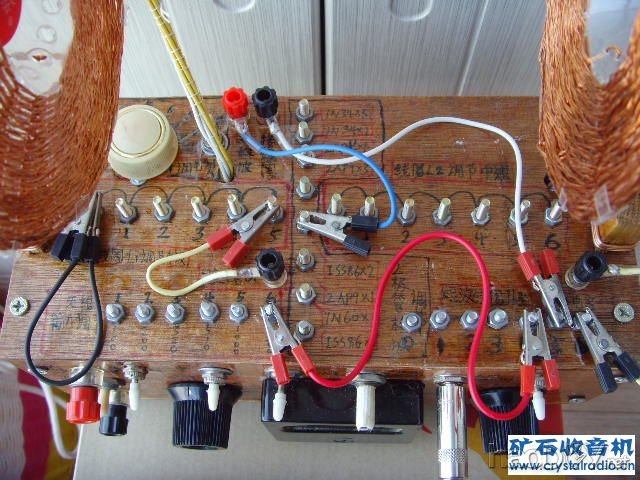

用鳄鱼夹当分线器
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-

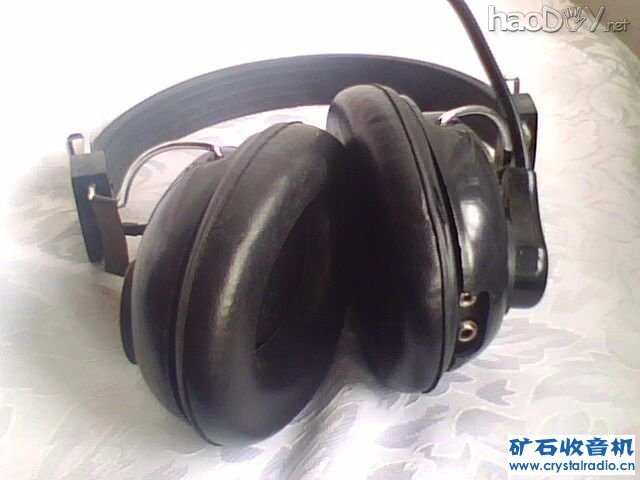

8个600欧话筒芯做的耳机
-
-
 #p#分页标题#e#
-
-
多谢各位教员的关注和激励！现把本机所用元件列表说明如下：
1。天线输入调理电容共6个区分是1500P,1000P,510P,320P,220P,100P,用以不便调理天线输入能量的大小。

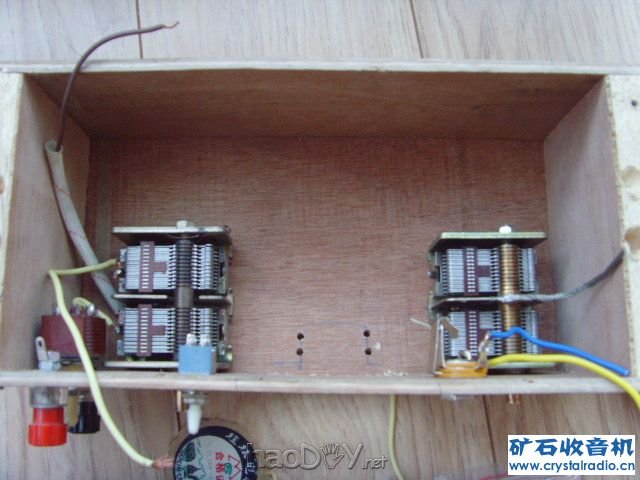

2。可变电容器是拆机365P×2的双联一个是复旦牌的，一个没牌子，只用其中的了一连。双联通过水煮，洗洁精，洗手液，，刷子荡涤后很干净。
3.接线柱2个，20ua的电流表1个，一大一小2个妞子开关（大的管制天线和地线，夏季防雷和不听时关掉机器，小的管制电流表在弱信号时短路电流表已增大音量。
4。检波2极管共用了8组iss86x1,1N60x1,2AP9x1，iss86x2,2AP9x3,2AP15x1,1N34x1,1N34x3，（我手头只要这几种），用鳄鱼夹分线器可能恣意衔接，找到输出最大的一组。

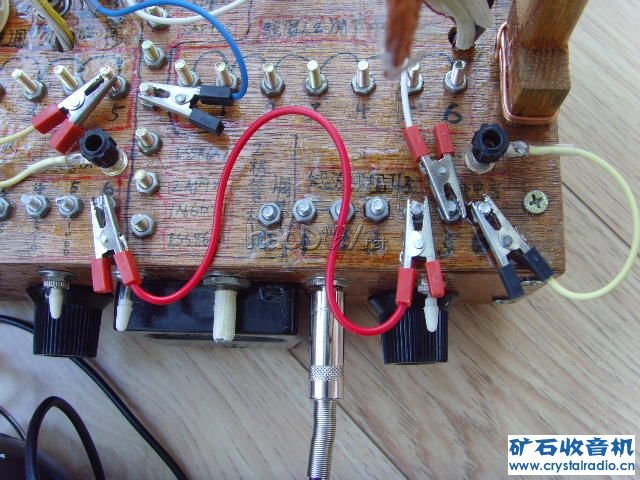

5。分线器是用鳄鱼夹和固定在顶板的螺丝杆组成的，可能恣意衔接自由组合找到最佳点。
6。线圈：骨架是用可乐瓶作的 线圈是镇流器里的变压器拆的4股绞合的 ，共50圈左右 8圈左右抽头 。我抽了很多头是为了更好的婚配。

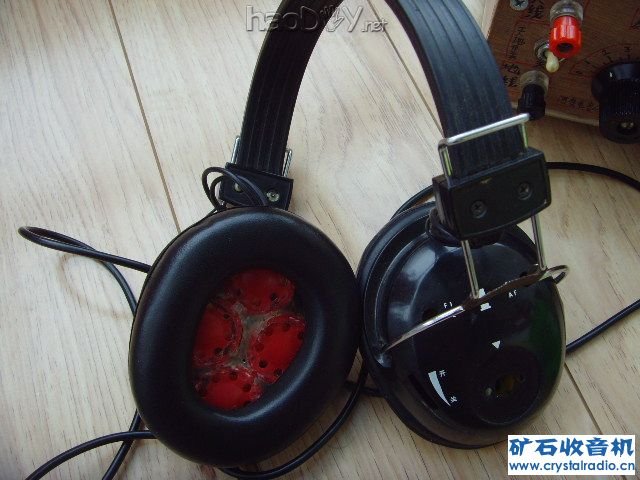

7。耳机：坛友送的校园收音机用其外壳和8个600欧话筒芯做的直流电阻=4800欧，这个耳机我个体觉得很好的灵便度高，顺便音质非常棒，戴着也温馨，稍微有点沉。

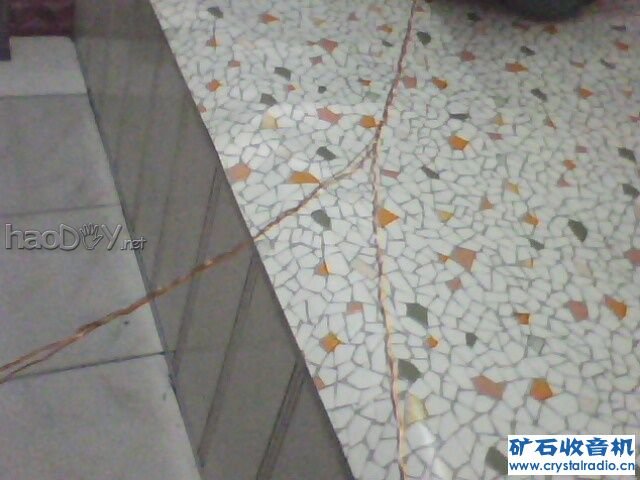

8。天地线：地线没有。天线是3楼至5楼顺着滴水管用5根电话线并联2端加绝缘子。在滴水管后面挨着墙（没办法新楼，效率太差了以后再钻研好点的天线）

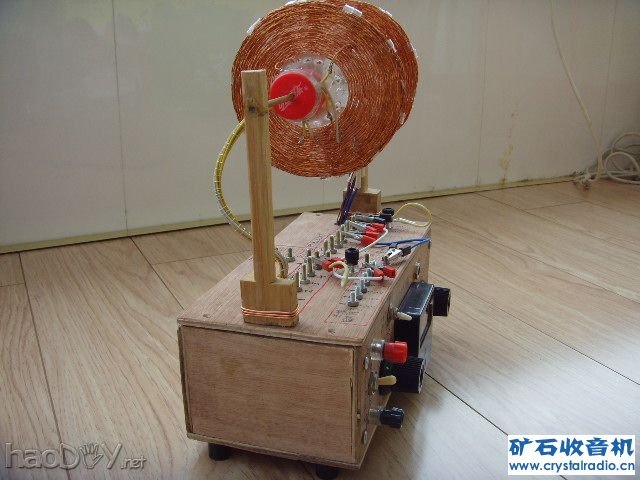

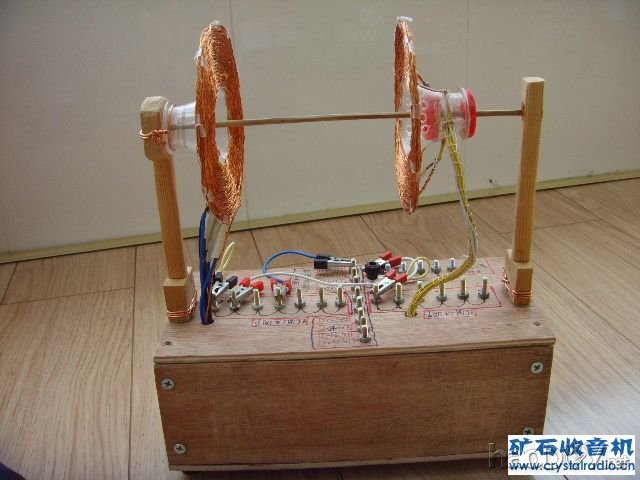

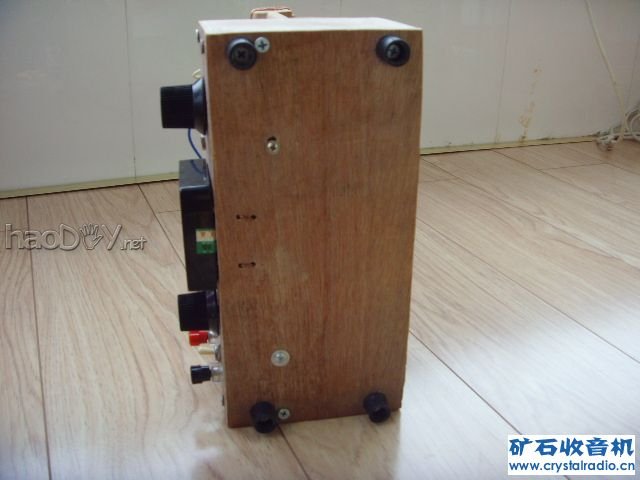

9。外壳：是用装修剩的边角料做的，就用钢锯条一点一点据进去的，再用装潢刀修砂纸蹭，预备在刷一层清漆。线圈架是一个竹筷子做的，2个线圈距离可能调理。
10。特点：可能双回路或单回路，用鳄鱼夹做的分线器可能恣意调理组合，直至最佳接纳形状。
为了坛友不便了解线圈和耳机制造进程现把以前的图片转到下面
-
坏的镇流器
-
-
-
#p#分页标题#e#
-

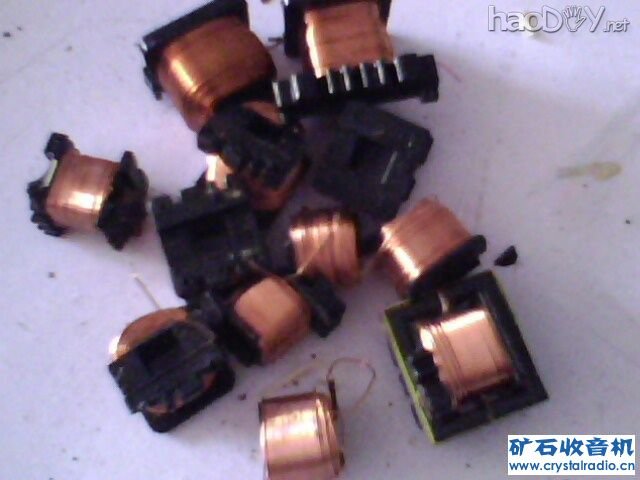

里面的小变压器
-
-
拆漆包线
-
-
-
-

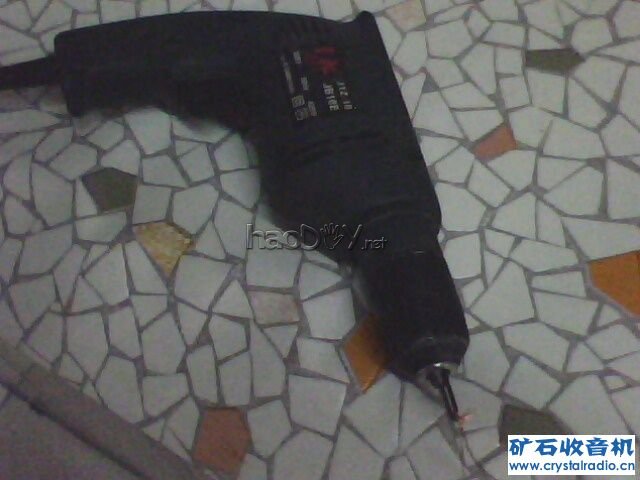

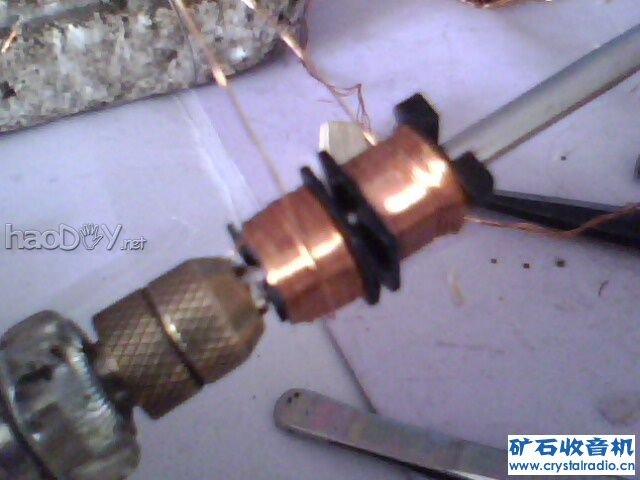

用电钻绞和
-
-
共4股
#p#分页标题#e#-
-
-
-

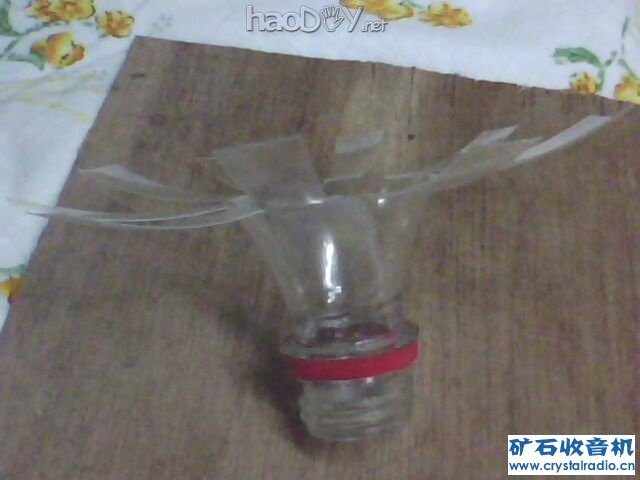

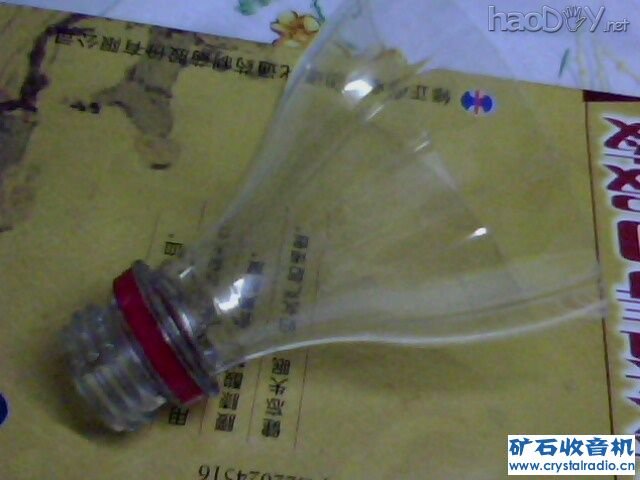

大可乐瓶
-
-
-
-
-
-
-
-
#p#分页标题#e#

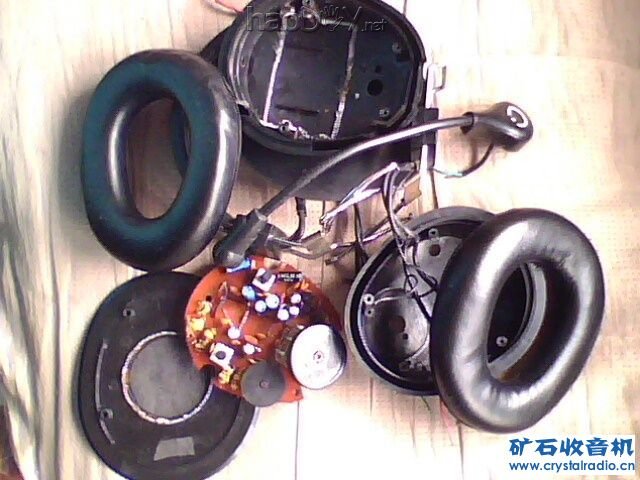

坛友送的校园收音机
-
-
-
-

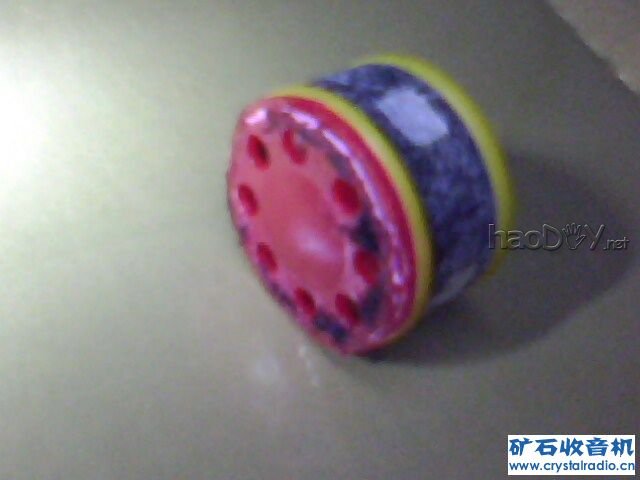

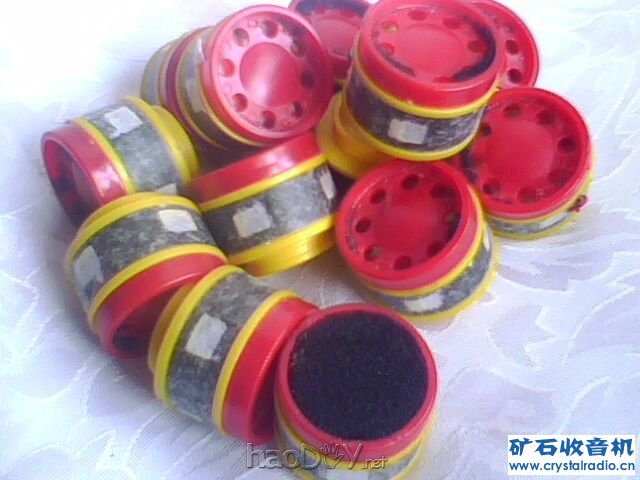

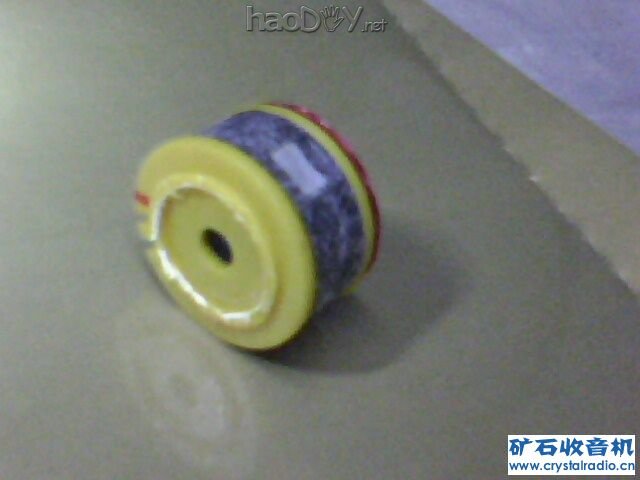

600欧话筒芯
-
-
修去两边多余部分减小体积
-
-
-
#p#分页标题#e#
-

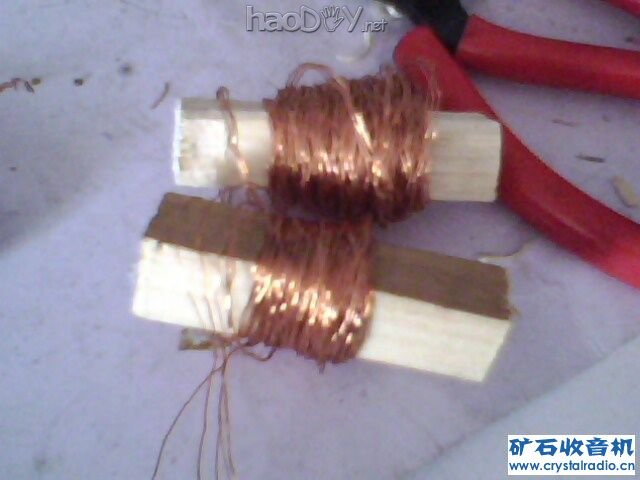

用胶棒电烙铁固定
-
-
-
-
用微安表找同名端，首尾相接
-
-
现把矿机的收听情况报告如下：
2010年12月31日19：00--2011年1月1日00:00
因为天线不好，白昼没有信号收不到电台，晚上能力收到。
19:00, 线路是单回路，只接天线，没有地线，天线经1500p电容接入，线圈L2 可变C2接在抽头5，检波接在3,用iss86，天线接在4，可变旋在6.5的位子有电台信号。中国之声，信号再飘忽远忽近忽大忽小，电流在1ua左右还有教会台伴随其中，还可能明晰收听。
20:00 还是这个位置收到日本NHK播音中国之声没了，信号还是飘可能勉强收听。
20;30 无线电静默，偶尔飘来强劲的电台播音。
21;00 听到报时声，朝鲜话，日本NHK，教会台飘来飘去，最后日本NHK明晰了电流1ua左右听到吊鱼岛事情，俄罗斯4岛，朝鲜半岛等旧事。21;30完结。
#p#分页标题#e#21;30 本国话台，还是飘很强劲。
22;00 听到报时声，中国之声末尾播音，胡主席新年讲话，收听很巩固，电流1ua左右。
22;30 中国之声报时，NHK又末尾播音，和中国之声搅在一同，飘来飘去……
23;00 啊！吓我一跳，震死我了，习气了小信号，中国国内广播电台突然播音了，电流4ua以上报台是个别话之后说的是俄语，听不懂。这时俄语话盖住了中国之声，直到00:00国内广播完结，中国之声浮现进去。
2011年1月1日01:10分 刚又听了一下，中国之声正在播音声响比之前大多了电流也到达了4ua左右，只管还在飘，但可能收听，已经很享用了。
至此，我感觉我的中播矿机收到的是短波电台，能够是天线太差收不到中波信号的缘故
这些天对我的矿机做了进一步的改进如下：
1:既然有意收到短波台，索性就退出一短波线圈。
2：退出了75号电路和班尼电路，2个电路经过开关管制接入或参与。
3:2个双联退出了单联双联管制开关。
4;机器外壳刷了一层清漆。
我把改进后的图片发下去请各位教员多多交换指教
-

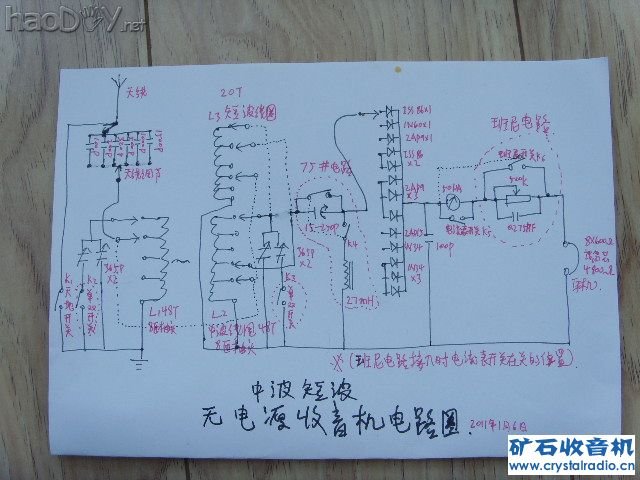

改进后的电路图
-
-

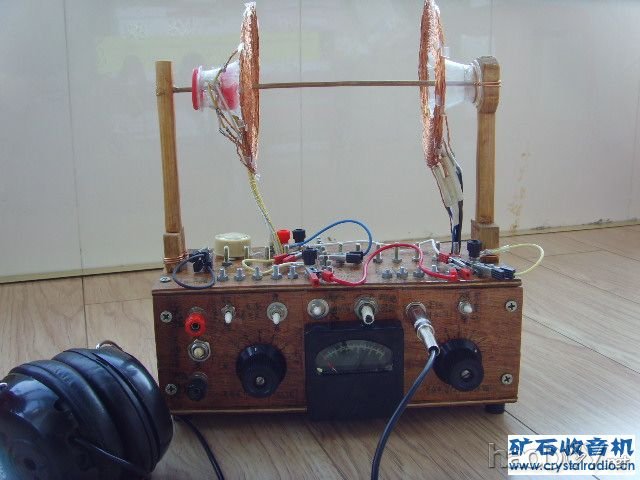

刷了清漆
-
-
-
-

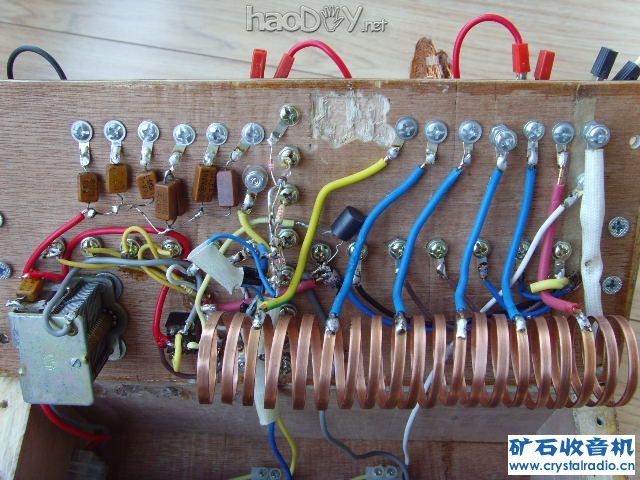

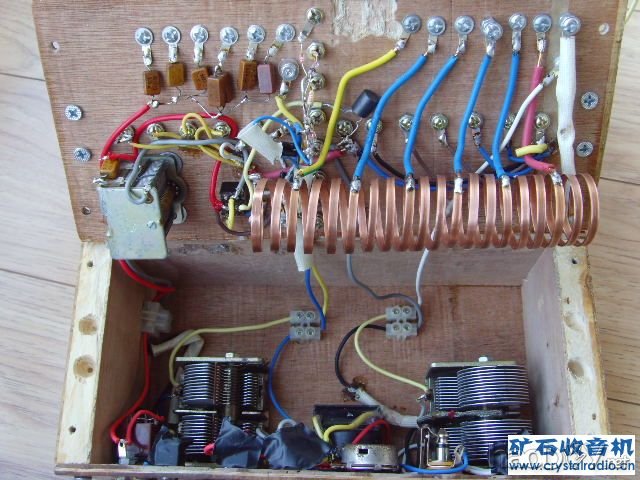

短波线圈接线柱
-
-

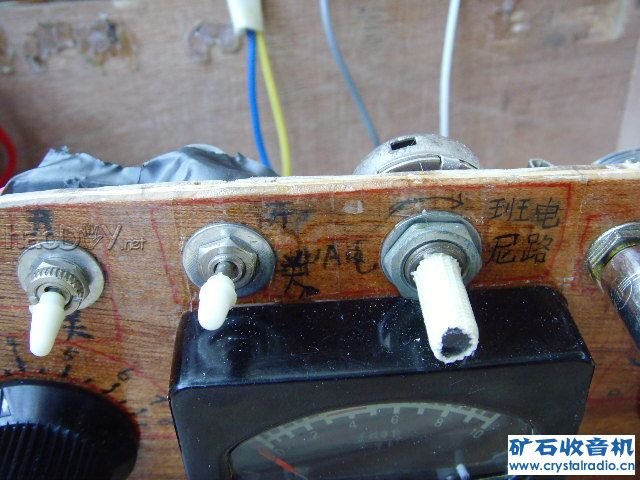

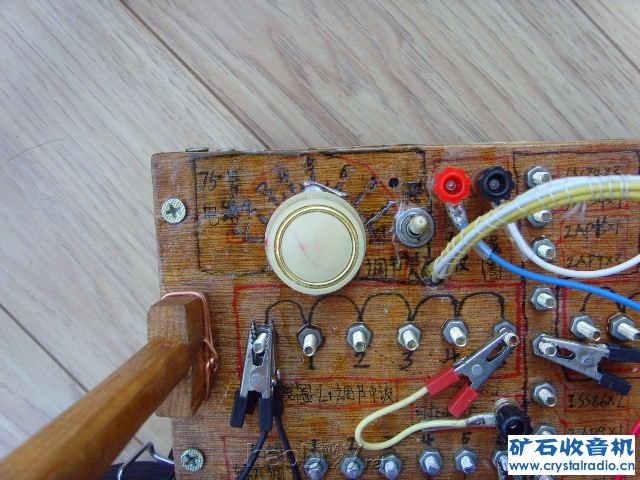

75号电路调理和开关
-
-
-
-
-
-

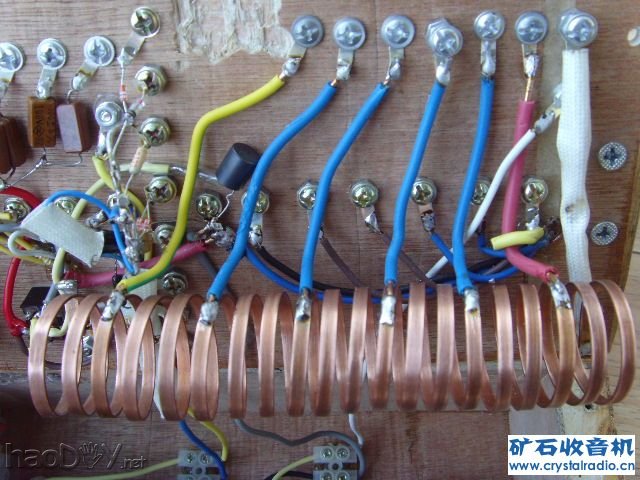

短波线圈，是用轨道灯里的偏铜条在小擀面杖上绕了20圈，直径大概2厘米，间距1倍
-
-
SNV32152.JPG #p#分页标题#e#(65.97 KB, 下载次数: 7)
-
-
75号电路由一个小双联的一联15-250P和62P云母电容串联组成，经过开关管制接入参与。
-
-
班尼电路由1个拆电子管收音机的450K电位器串1个220k电阻和在电磁炉里拆的0.275uf的电容组成，经过开关管制接 ...
-
-
现将改进后的收听情况说一下：
天线还是藏在滴水管后面的天线，没有地线，中波还是收不到（根据以往的阅历机器收中波应该没效果的，只是天线的缘故）。机器接到短波线圈上收听短波，用我的139B核查一下机器收到的是6mhz附近的一段短波广播。白昼信号很弱，15:00有一日本台末尾播音声响挺大有2ua左右，16:00朝鲜之声，17:00中国之声……晚下台就多了日本NHK，教会台，中国之声，中国国内……，信号也越来越强，中国国内最强大时10多ua小时也有4ua，早晨信号很好06:30听中国之声旧事2ua左右。短波信号还是飘忽大忽小，电台扎堆，一会这个声大一会那个声大，还好这个机器强台还能分清还可能收听。检波iss86x2声大，2ap9x3次之，其它声小，班尼电路接入参与没啥变动，75#电路接入声响小点抉择性好点。
自从搬家以后再没听过矿机，天线不行，大赛的时机做了这台矿机居然收到了短波谁然信号不太好，声响还在飘，但总算有矿机听了还是挺高兴地
