以前我做过有天地线，还是成品可变，如今想自制一下交个作业做了就响，很青睐自制的乐趣；郊区低空收了两个台，大框---29寸坏显像管上彩电行偏转的一个臂所用完整漆包线，框型尺寸800MMX500MMX150MM;线径约0.33MM匝数12T检波用刚在坛内好友寄来的2AP9，试了手中的两只2AK4比较后接纳成果和音质没有太大差别，音频电流也大抵一样。现用舌簧耳机阻抗约为300欧，不用天地线装成后很明晰的声响没混台，没有杂音，频带较宽，通过大框转向还是收不到其余广播电台。中波本地市内离电台数公里只收到一个音频信号电流15uA---低频端，省级台一个音频电流18uA左右高频端,相信只需把大环线材换为多股并且带抽头的接纳成果还会有愈加有力收获。这里只是为了实验上次未完工的可变电容---全铁片的，预计电波会受铁磁影响--呵呵在这里没想到几乎影响不显著，宿愿下次我还想自制耳机自制检波器，哪怕大赛到完结后，也想搞出个齐全自制的接纳机。给矿坛树立做出比较低劣的作品。只需想好后所需工时并不长，这不俺这台所需工时合起来只有要两天不到。一下子响了。可变每个定片尺寸40MMX80MM。完工后没有用容量表检测，记得以前没实现时的容量还差百十皮法。加上如今补充的片子完整后预计30PF---320PF没效果,四根丝杆长度我驳回了每根220MM总共用了26对动态片。铁片还是厚度为0.5MM的比镀锡0.3MM马口铁好用--容易校对很动摇不易蹭片。螺母高兴就买来，不行就是将内径适中的废金属管子睦龃切成几毫米均等的小段作为片间导电衬垫物，还可能异样方法用焊锡做永远固定罢黜这部分垫圈。平行度和改动的松紧感都可能在这四根丝杆上纤细调整，中间的动轴必定要核心一些不要装斜了。这个可变电容总重量在1.5KG左右
-
舌簧耳机
-
-
实验用二极管全体收音机
-
-
耳机并联的滤波纸介电容5600PF
-
-
框形线圈所绕制工艺
-
#p#分页标题#e#
-

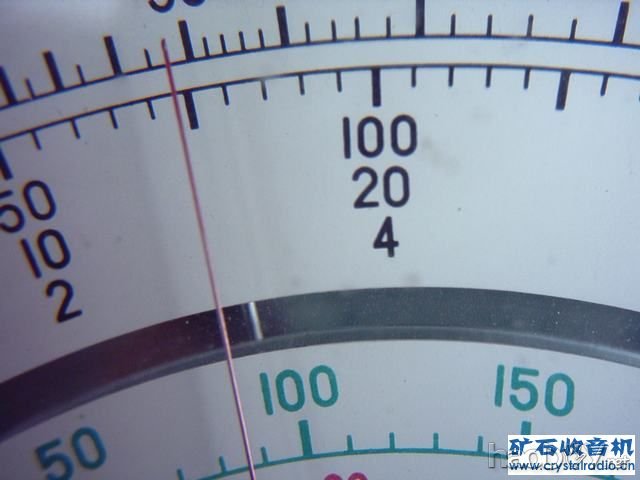

本地市内中波电台如今批示15uA最大值
-
-

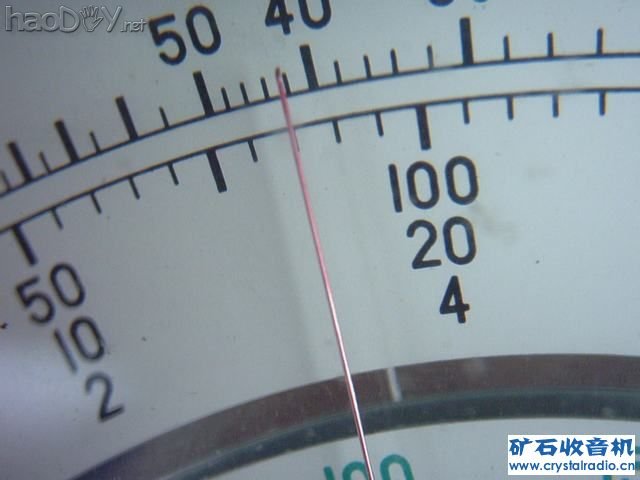

省级中波人民广播电台距离约150公里
-
-

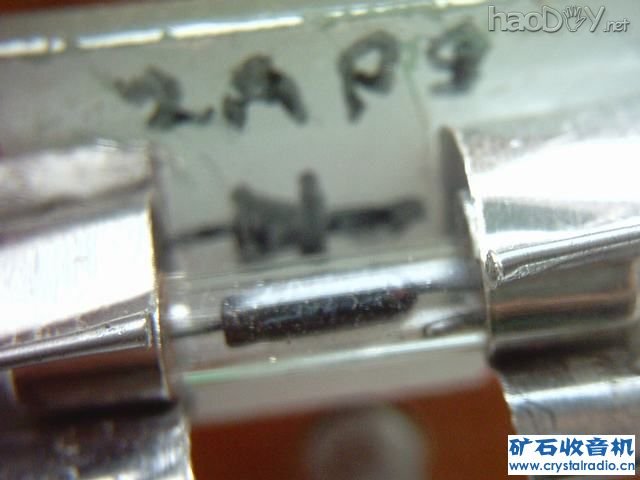

检波用2AP9
-
-

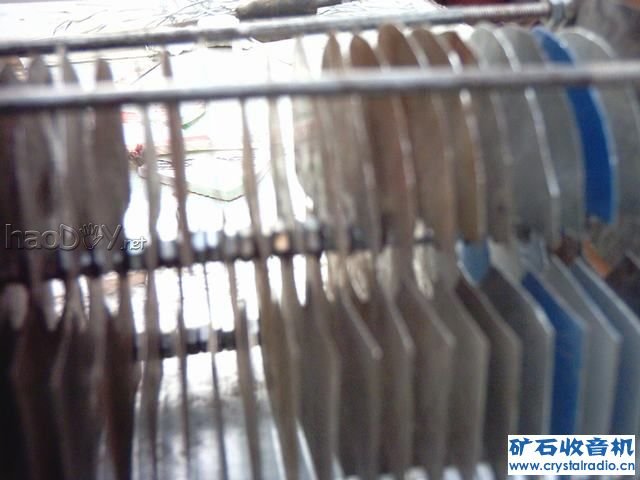

地下透露可变电容制造窍门
-
-
流动轴的支点内图
 #p#分页标题#e#
-
-
流动轴前端应用两个架子车辐条帽推戴着两端装置应用这个原理充任轴承。
-
-
动片和静片的加工最少要求样图
-
-

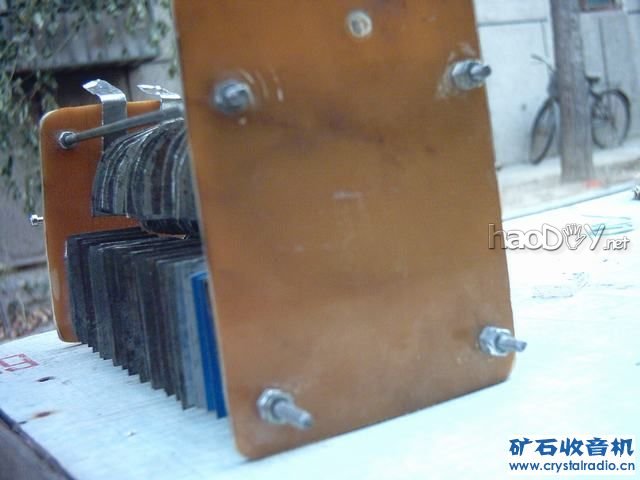

流动轴外面看到的
-
-
8号丝通过4MM板牙加工的四根异样长度丝杆。
-
-
顶轴后面可能看到的#p#分页标题#e#
-
-

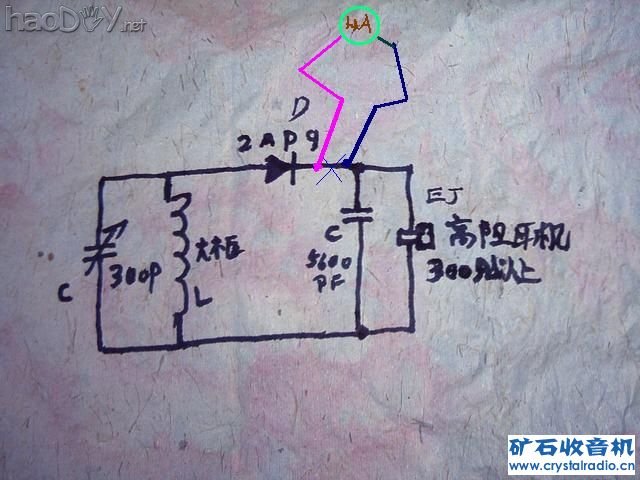

原理图和MF47表0.05mA电流档接入点检测法
，
