普通（隧道除外）二极管矿机产生再生是不可能的，假如变通一下，改变线路，增加些元件便有可能了，当玩腻了传统矿机，不妨试试。该机原理是利用一部串联谐振矿机，接收本地台产生比普通矿机输出大的电流，供给一部由MOSFET组成的低耗电的再生机工作。

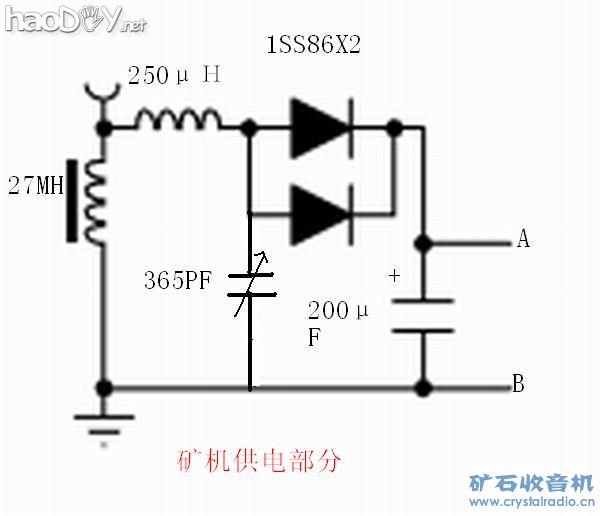

一，矿机供电部分

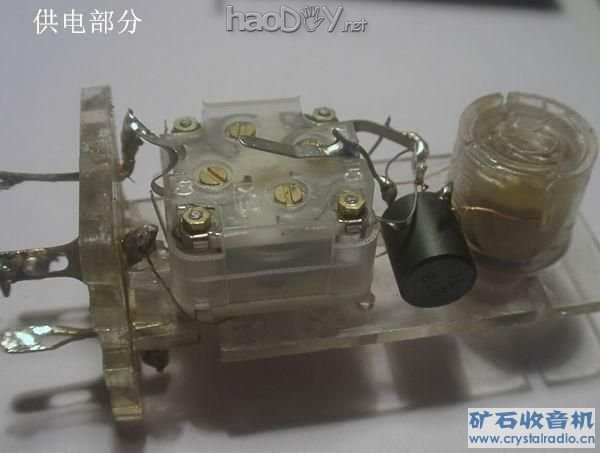

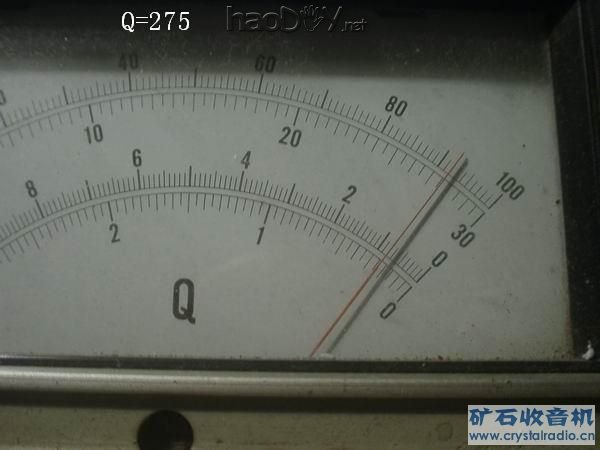

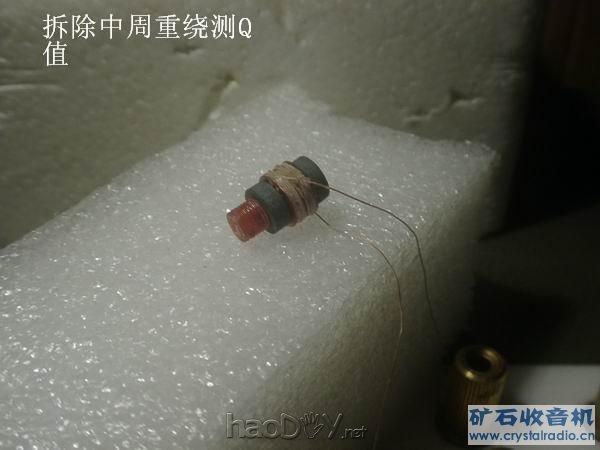

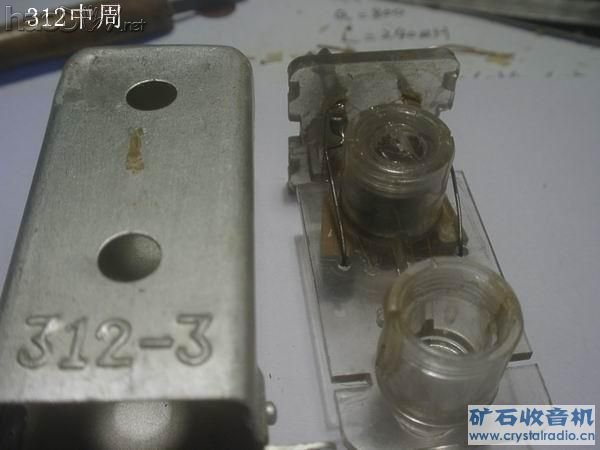

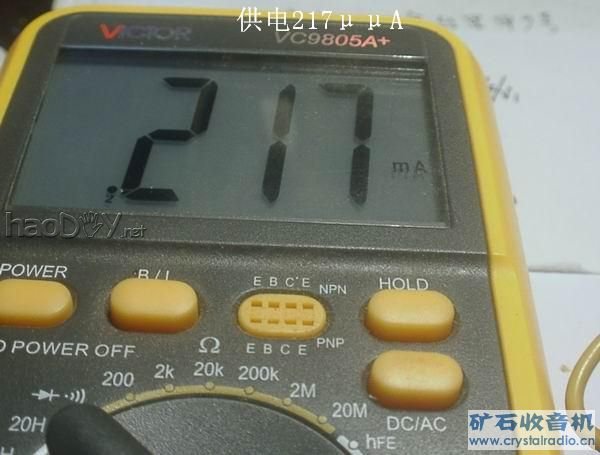

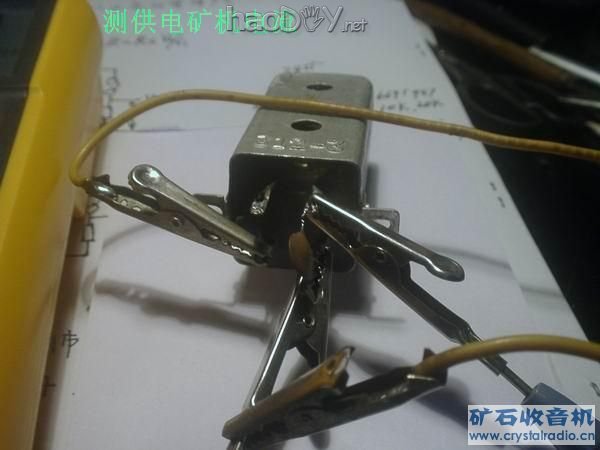

这部分是用一个312电子管收音机中周改制的，拆除其中一个线圈，用0.04X7股线重绕130T，调动磁芯电感量250μΗ，可变电容是小型2X147PF两连并联使用，检波管用正向压降0.15V的1SS86，采用二个并联加大输出，装好后重新装入铝壳，防止对再生部分干扰，就我用电话线天线和水管地线，空载电流204μA，MV表量开路电压3V。足够MOSFET工作了，输出A为正，B为地。
二，MOSFET再生机部分

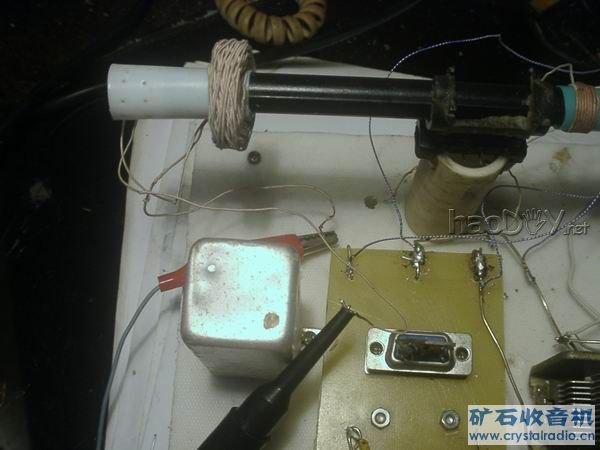

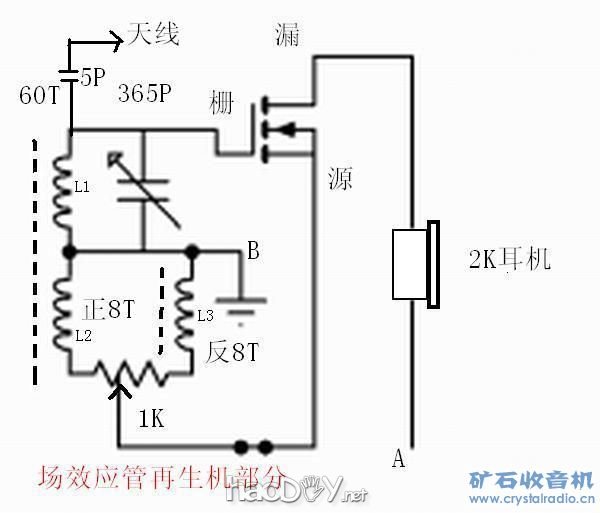

线圈L1、L2、L3均绕在一支16CM的中波磁棒上，L1用0.04X60股线绕60T，L2用同线正绕8T，L3反绕或绕后再反向套入8T，这是专为MOS管调再生设计的，管子采用旧乐声彩电高频头中的双栅MOSFET，这管标有3DB字样，两栅并联，可变可用365P任一种，耳机不需太高阻，4400欧军用耳机便可，SC2-300、SHH1原装两个串联也行。
三，试机

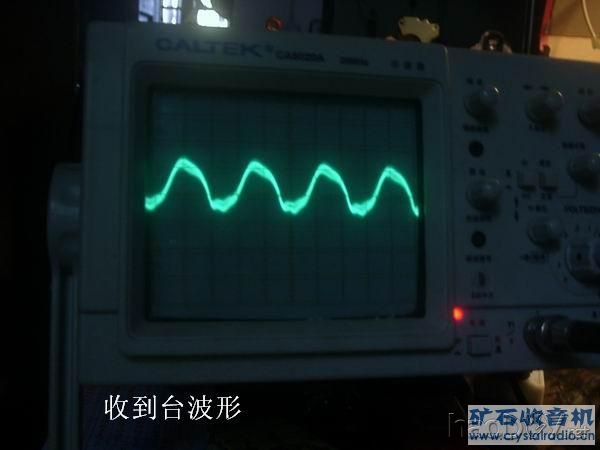

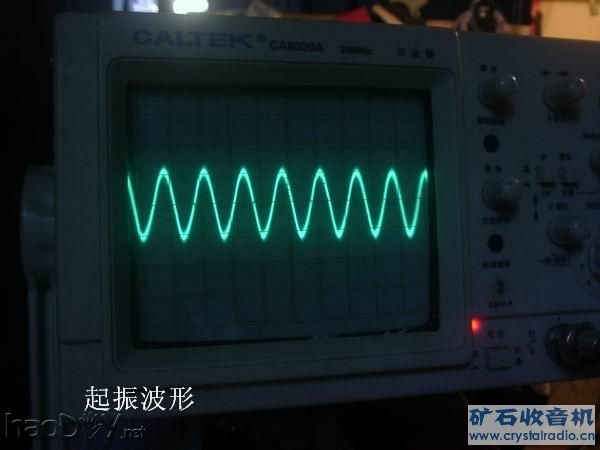

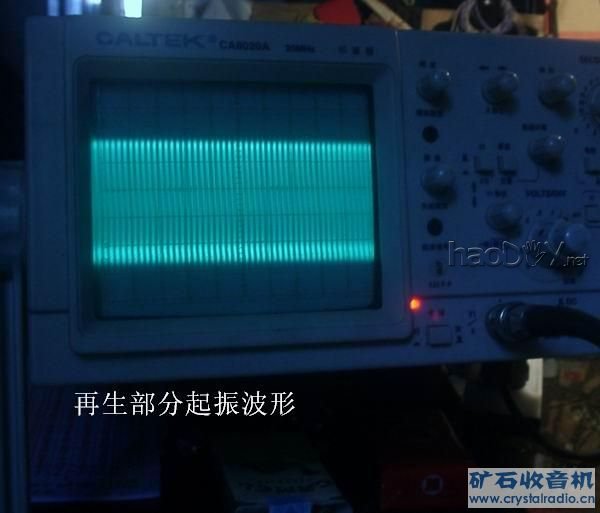

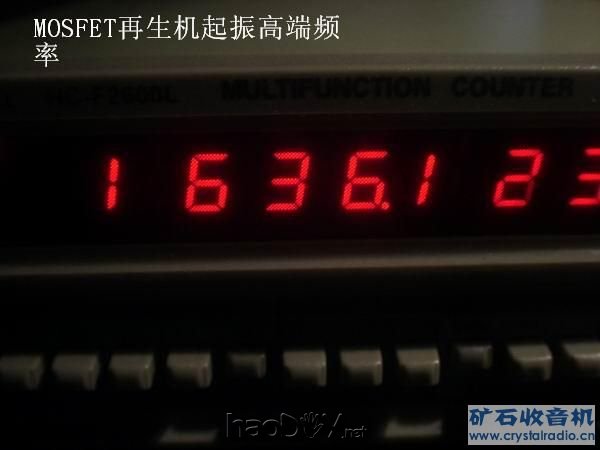

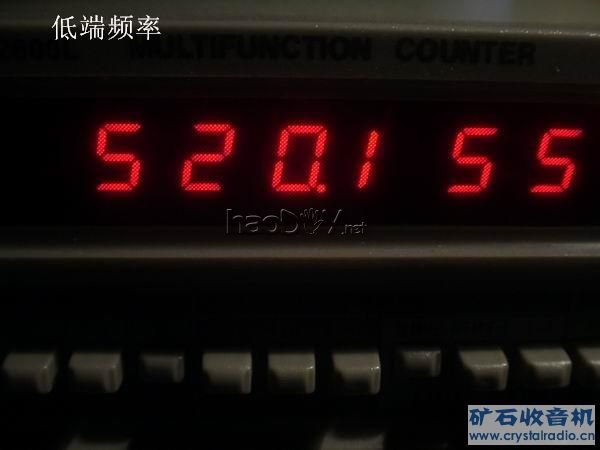

将供电部分的AB和再生机AB连接，磁棒线圈不接天线便可收台，收到台时有再生啸叫声，转动再生调节电位器，使再生刚好消失便行了，下面的图中便有起振的频率及波形，收到台的波形等
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
