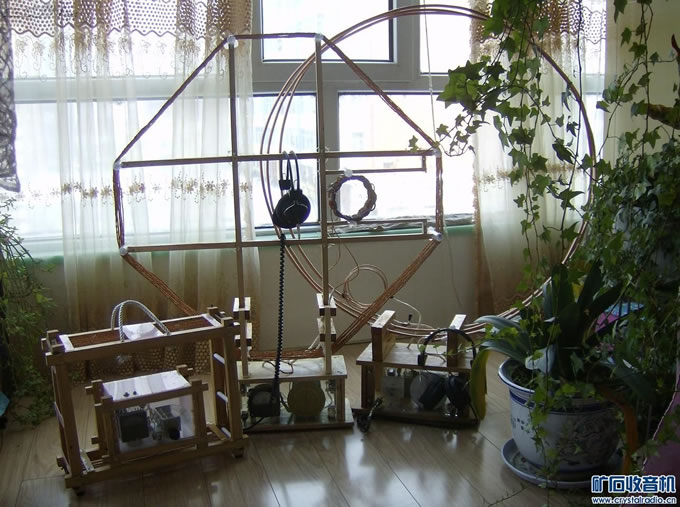

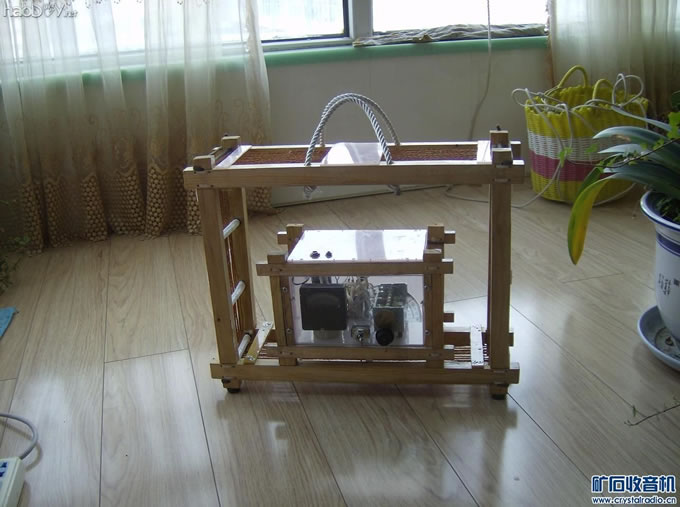

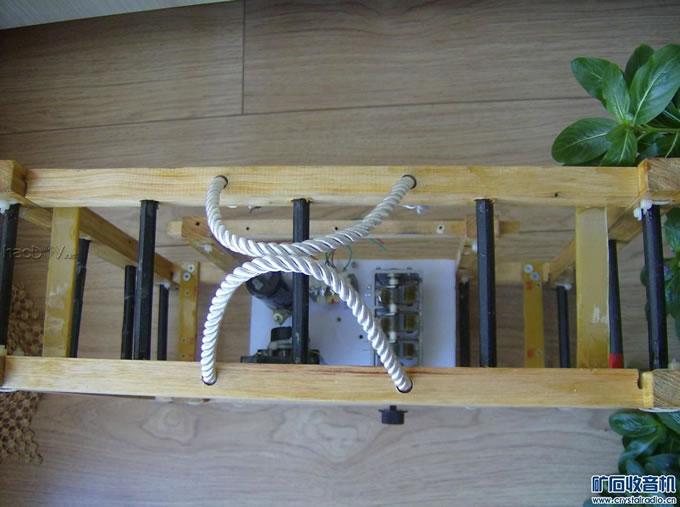

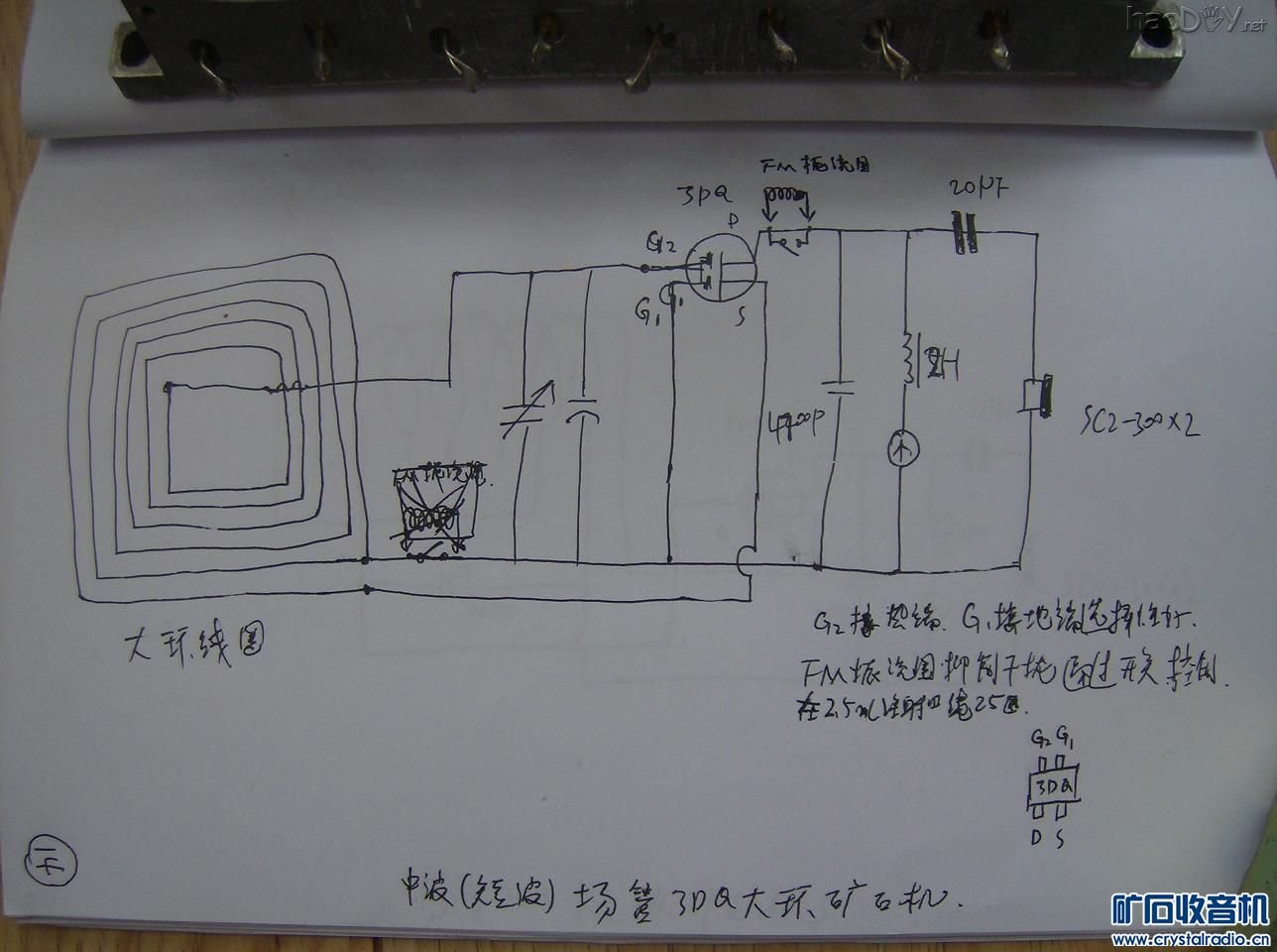

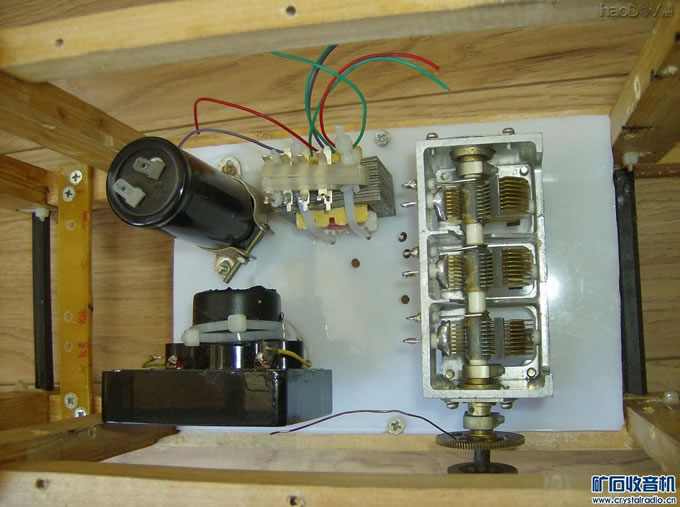

现将制作过程和元器件选择工艺要求简述一下： 矿石收音机不用电源，能量全部来自大环天线，所以要尽量减少信号损失，少用或不用金属部件。这个机器框架采用木方做的，固定木方用的尼龙扎带，为了增加接收信号强度采用10mmx120mm中波磁棒14根做线圈框架，线圈也是用直径0.1漆包线绞的100股的多股线；线路采用场管3DP做检波灵敏度很高，可变是磁轴镀金3联每联7p---180pQ值很高，这对不用天地线矿石收音机很重要，分成2组，一组是单联接收高端，一组是2联并联后通过开关接入电路接收低端电台，可变开关采用镀银的妞子开关接触电阻小；为了可玩性和调台参考加了个40ua的小表头，隔离电容我用30uf和1uf的2个并联有利于音频通过；高频部分采用镀银线联接以减少信号损失；指示读盘是量角器做的用AB胶粘在可变上，指针是一段漆包线用AB胶粘在变速齿轮上 ；  说一下绕线圈： 用生料带把磁棒包上，以保护漆包线，生料带是聚四氟乙烯高频损耗小；绕线圈我是实验着绕的，场管S极已确定是2圈，然后把主调线圈绕满（一共就20多米线）接入机器，可变调到低端，我这中国之声是540khz已它为准， 如线圈多电感量大就试着拆去几圈，直至在可变最大处收到540khz电台，剪断焊好，这样线圈就算绕好了，为了保护线圈在线圈架四面加了塑料板。  使用收听时，注意方向，当线圈的侧面对着电台时信号最强。    |
