LCT-1无天地线矿石(二极管)中波收音机(4)

时间:2013-02-14 13:08来源:www.crystalradio.cn 作者:bd1234567 点击: 次
(3)安装旋钮、用AB速干胶在木环外周等距离粘合磁棒，便有了一个带20磁棒的大环线圈架 (4)用李磁线在靠近可变电容器那端开始启绕(此点也为终绕点)，排绕12圈(15米全部绕完、起绕线齐磁棒头约10mm (5)用电工绝缘胶带


LCT-1无天地线矿石(二极管)中波收音机

LCT-1无天地线矿石(二极管)中波收音机

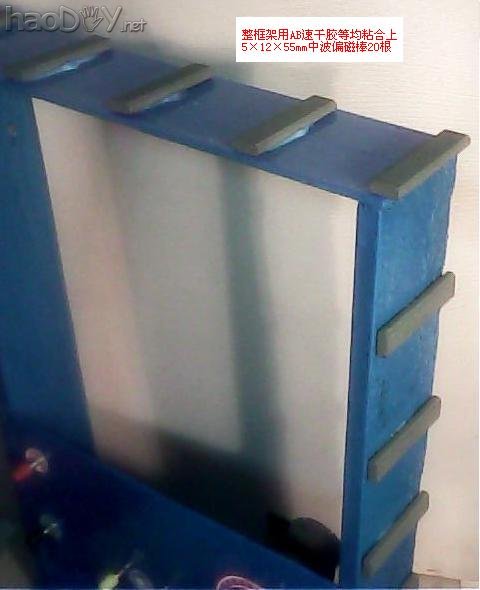

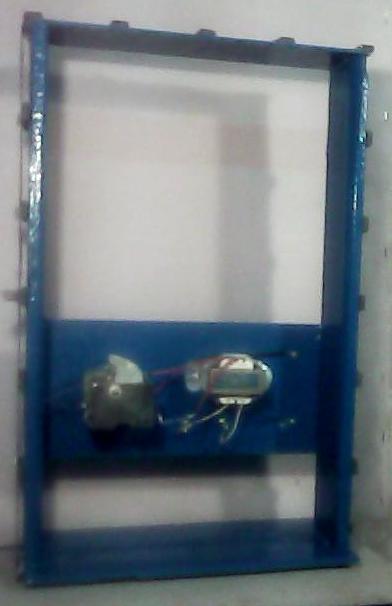

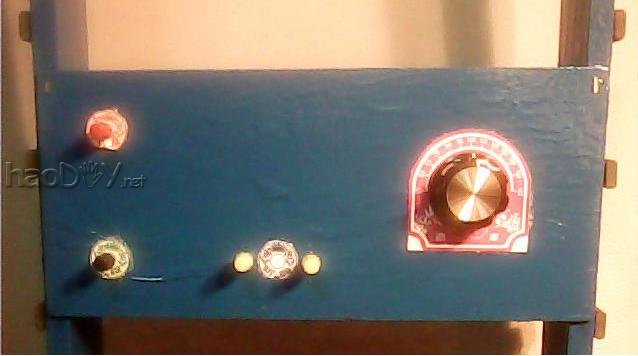

      (3)安装旋钮、用AB速干胶在木环外周等距离粘合磁棒，便有了一个带20磁棒的大环线圈架
LCT-1无天地线矿石(二极管)中波收音机

LCT-1无天地线矿石(二极管)中波收音机

LCT-1无天地线矿石(二极管)中波收音机

LCT-1无天地线矿石(二极管)中波收音机

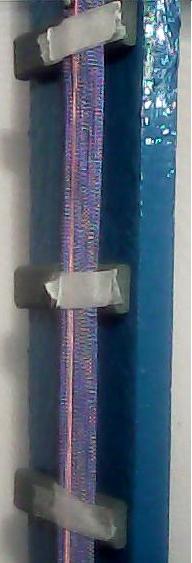

      (4)用李磁线在靠近可变电容器那端开始启绕(此点也为终绕点)，排绕12圈(15米全部绕完、起绕线齐磁棒头约10mm
LCT-1无天地线矿石(二极管)中波收音机 LCT-1无天地线矿石(二极管)中波收音机

LCT-1无天地线矿石(二极管)中波收音机

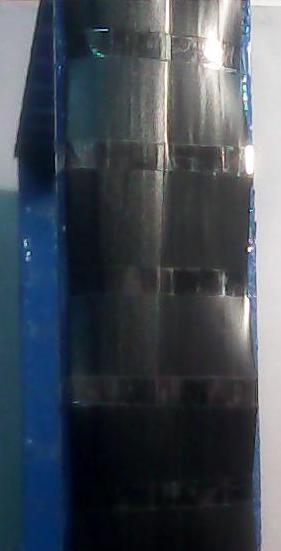

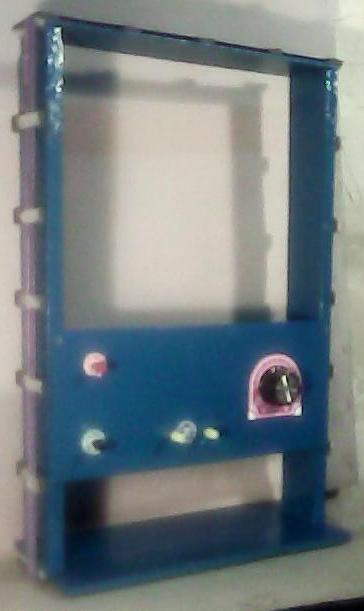

      (5)用电工绝缘胶带胶封线圈并加固了矿机机体
LCT-1无天地线矿石(二极管)中波收音机

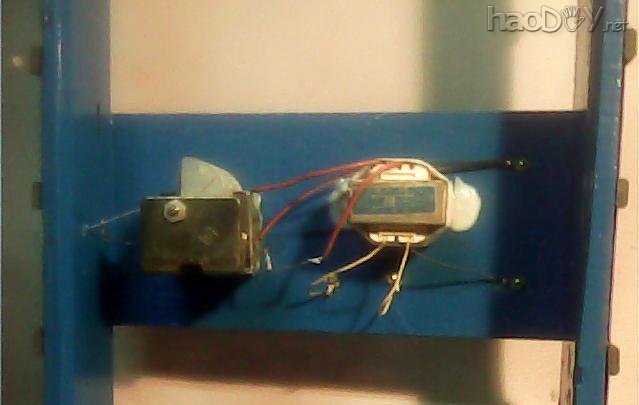

      (6)用∮1镀银纯铜丝按电路图焊接各元器件 (责任编辑：admin)
