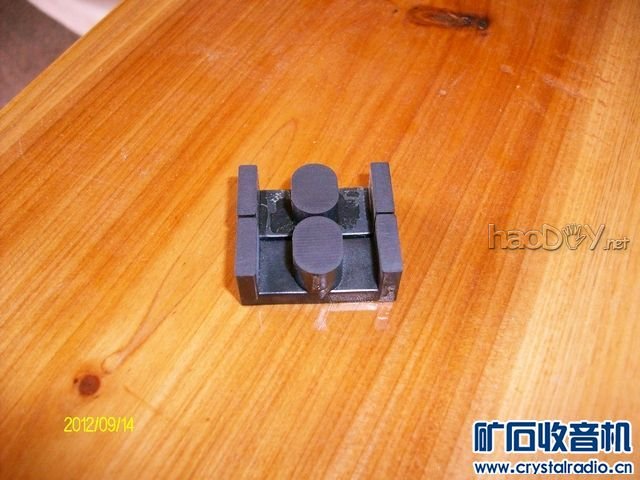

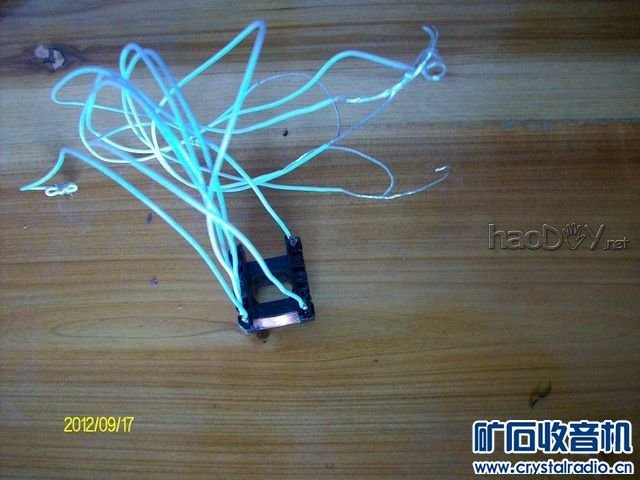

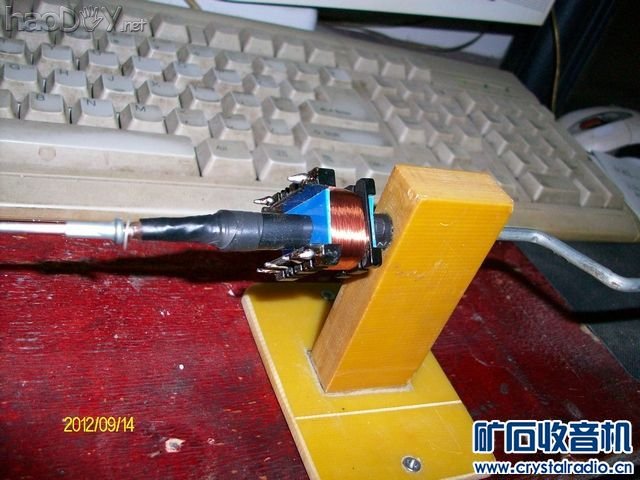

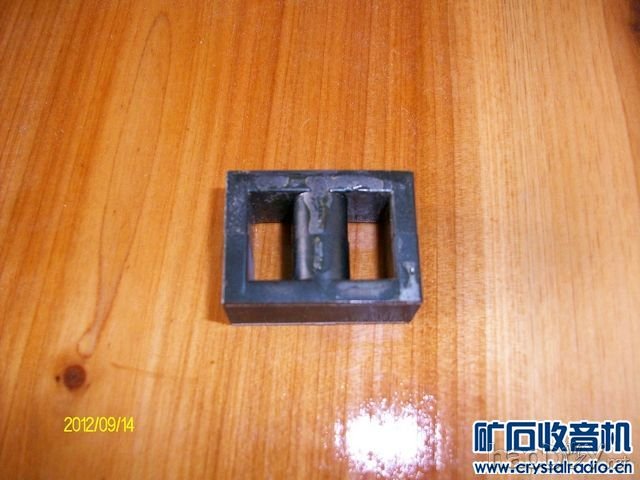

取没间隙的组合为一付把接触面打磨平整组合为一付使用提高电感量和导磁率，减小绕线匝数和线阻：   绕满的线架，白色引线的是试验用的，在绕线机上的是最后绕来上机用的35K/64欧互感牛。   手记： {{{装好机试听：这台机只是单回路短波机但分段绕制谐震线圈和天线加感选择匹配及交连电容可调和交连电容短接输出的功能另这单回路机也可很好的分离电台选择性相当。我接收是先选定一个波段，再改变1/4天线的电感接点旋动调谐电容选择出一个最强的电台。最后调整交连电容到最大声。如有混台就再次调整交连电容的欧合度，偶合度小时弱台可提升音量。强台音量被压制下去了。强台时就把交连电容偶合到最强用大声染盖细声的做法很揍效。在相同波段下每个天线接入点都能对我六米长的天线谐震出一至三个最强的电台来。再送入并联谐震电路选频。}}} 说明：配合定形机的第二个电路图说说。整台机的电路是一个带天线输入调节的单回路矿机电路。由六米室外天线提供信号选择接入谐震线圈和加感线圈作天线的匹配。这里有两种情况：我把谐震线圈分成十个抽头这十个抽各自谐震在5-25MHZ范围。上面以说过怎样操作选电台了这里再补充如我选择在由下置上的第二个抽头接收，天线接入在第一个抽头有最广的调谐特性容易搜索电台和有最好的选择性。如天线也接在第二个抽头就有最高的灵敏度，如天线在第二置最顶的一个抽头之间选择变换还对我的六米天线有不同的对应电感串联这样使得天线的输入尽量程纯电阻得到最高的信号幅值，还对每个波段的某几个电台有最佳的天线谐震阻抗从而接收到每个波段的强弱台最响。用75电路交连电容做在面板可调和并联短接开关对后面的检波和输出的灵活性有很大好处：在于可随时调节后电路变换时带来的失配。后电路可在普通倍压检波。单个检波管检波和75检波变换来对付强。弱和打架的电台信号。我接的检波管用接线柱换管拆拔很容易。而调节交连电容或短接可以很好地输出信号。 (责任编辑：admin) |
